Estructures
- 1. ESTRUCTURES Esta presentaci¨®n se ha realizado por Virgilio Marco. Profesor de Apoyo al ?rea Pr¨¢ctica del IES Tiempos Modernos de Zaragoza. Para la elaboraci¨®n se ha tomando como base la realizada por Antonio Bueno, que se encuentra disponible en www. tecnoeso.com. [email_address] www.iestiemposmodernos.com Traduit: ´¡±¹±ð±ô¡¤±ô¨ª Cap¨®

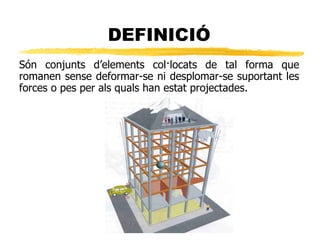

- 2. DEFINICI? S¨®n conjunts d¡¯elements col¡¤locats de tal forma que romanen sense deformar-se ni desplomar-se suportant les forces o pes per als quals han estat projectades.

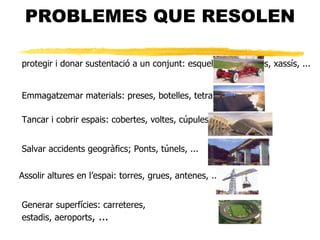

- 3. PROBLEMES QUE RESOLEN Generar superf¨ªcies: carreteres, estadis, aeroports , ... Emmagatzemar materials: preses, botelles, tetra brik, ... Tancar i cobrir espais: cobertes, voltes, c¨²pules, ... Salvar accidents geogr¨¤fics; Ponts, t¨²nels, ... Assolir altures en l¡¯espai: torres, grues, antenes, ... protegir i donar sustentaci¨® a un conjunt: esquelet, armadures, xass¨ªs, ...
- 4. FORCES QUE ACTUEN quan les forces d'acci¨® i de reacci¨® s¨®n iguals es produeix el que anomenem equilibri est¨¤tic . La primera for?a que es produeix en una estructura inclou el pes propi , a m¨¦s est¨¤ la sobrec¨¤rrega que tingui que suportar. Les dues juntes formen la for?a d'acci¨® que exerceix l¡¯estructura. La for?a de reacci¨® necess¨¤ria per a que l'estructura es mantingui ha de resistir tota la d'acci¨®.
- 5. Les estructures m¨°bils han de suportar forces de in¨¨rcia, les d'emmagatzemament suporten pressi¨®, empenta del vent, etc quan les forces d'acci¨® superen a la reacci¨® se produeixi el equilibri din¨¤mic , que es el que t¨¦ lloc en estructures que se desplacen com a esls autom¨°bils, bicicletes, etc.

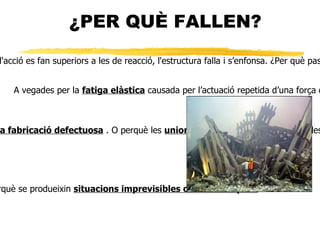

- 6. ?PER QU? FALLEN? A vegades per la fatiga el¨¤stica causada per l¡¯actuaci¨® repetida d¡¯una for?a que en principi se resisteix. quan les forces d'acci¨® es fan superiors a les de reacci¨®, l'estructura falla i s¡¯enfonsa. ?Per qu¨¨ passa a?¨°?: altres vegades per un disseny o una fabricaci¨® defectuosa . O perqu¨¨ les unions entre les parts s¨®n inadequades. altres vegades perqu¨¨ se produeixin situacions imprevisibles o catastr¨°fiques.

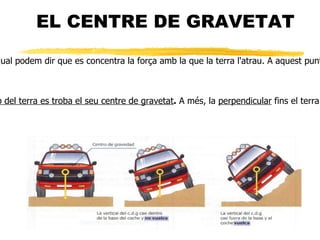

- 7. EL CENTRE DE GRAVETAT existeix un punt en cada cos en el qual podem dir que es concentra la for?a amb la que la terra l'atrau. A aquest punt l¡¯anomenem centre de gravetat. Les figures i els objectes s¨®n m¨¦s estables quant m¨¦s aprop del terra es troba el seu centre de gravetat . A m¨¦s, la perpendicular fins el terra tra?ada pe l centre de gravetat ha de caure dins de la base .

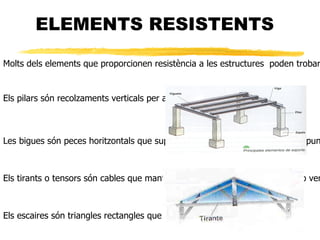

- 8. ELEMENTS RESISTENTS Els pilars s¨®n recolzaments verticals per a les bigues i la resta de l'estructura Les bigues s¨®n peces horitzontals que suporten c¨¤rregues recolzades en dos punts. Els tirants o tensors s¨®n cables que mantenen subjectes elements penjants o verticals Els escaires s¨®n triangles rectangles que reforcen les estructures Molts dels elements que proporcionen resist¨¨ncia a les estructures poden trobar-se en un gran n¨²mero de elles.

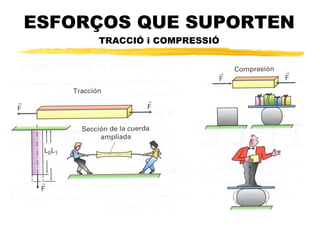

- 9. ESFOR?OS QUE SUPORTEN TRACCI? i COMPRESSI?

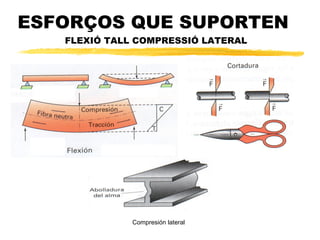

- 10. ESFOR?OS QUE SUPORTEN FLEXI? TALL COMPRESSI? LATERAL Compresi¨®n lateral

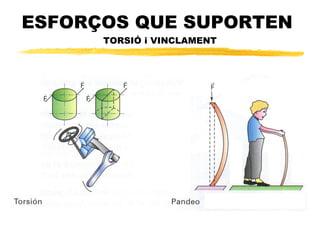

- 11. ESFOR?OS QUE SUPORTEN TORSI? i VINCLAMENT

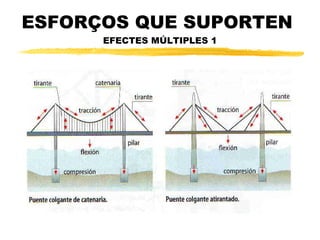

- 12. ESFOR?OS QUE SUPORTEN EFECTES M?LTIPLES 1

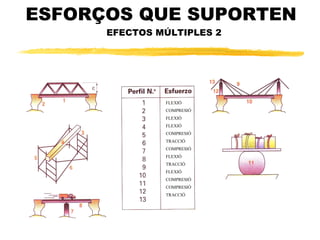

- 13. ESFOR?OS QUE SUPORTEN EFECTOS M?LTIPLES 2 FLEXI? COMPRESI? FLEXI? FLEXI? COMPRESI? TRACCI? COMPRESI? FLEXI? TRACCI? FLEXI? COMPRESI? COMPRESI? TRACCI?
- 14. LA RESIST?NCIA LA FORMA L'arc ?s un element capa? de distribuir les c¨¤rregues cap als laterals, per a?¨° s¡¯empra per aconseguir espais buits i coberts. La volta ¨¦s una superf¨ªcie que empra una s¨¨rie d¡¯arcs col¡¤locats a continuaci¨® o creuats. La c¨²pula t¨¦ la mateixa propietat que els arcs, per¨° ¨¦s capa? de distribuir les c¨¤rregues no nom¨¦s cap als laterals, sin¨® en totes les direccions. Dep¨¨n de varis factors. A igual resist¨¨ncia s¨®n millors les m¨¦s lleugeres, m¨¦s barates, les que usen menys materials i les m¨¦s f¨¤cils de construir i transportar.
- 15. LA RESIST?NCIA ELS MATERIALS En les construccions antigues ¨¦s freq¨¹ent trobar fustes m¨¦s o menys fortes. En l¡¯actualitat s¡¯empren el formig¨®, que est¨¤ format per ciment grava i arena, l¡¯acer, que ¨¦s un derivat del ferro amb carboni i el formig¨® armat, que combina formig¨® amb elements interiors d¡¯acer i metalls. A m¨¦s s¡¯empren: aliatges lleugers, marbres i altres minerals, fibres, pl¨¤stics, etc. La resist¨¨ncia de les estructures dep¨¨n tamb¨¦ en gran mesura dels materials emprats.

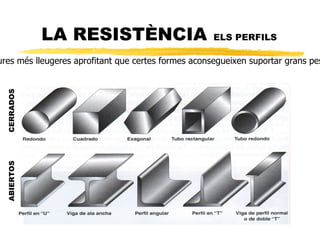

- 16. LA RESIST?NCIA ELS PERFILS CERRADOS ABIERTOS Els perfils s¡¯empren per aconseguir estructures m¨¦s lleugeres aprofitant que certes formes aconsegueixen suportar grans pesos i esfor?os amb menys material.

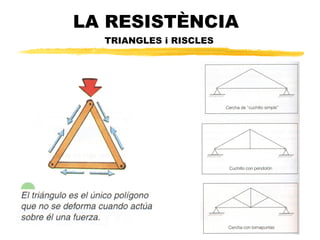

- 17. LA RESIST?NCIA TRIANGLES i RISCLES

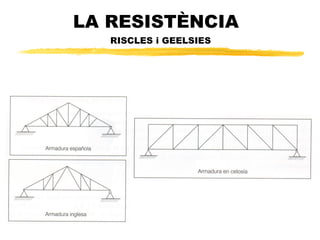

- 18. LA RESIST?NCIA RISCLES i GEELSIES

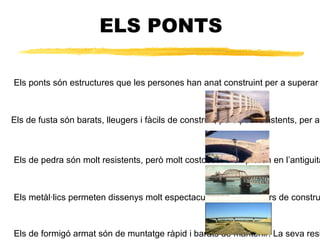

- 19. ELS PONTS Els ponts s¨®n estructures que les persones han anat construint per a superar accidents geogr¨¤fics. Segons l¡¯¨²s ens podem trobar aq¨¹eductes, viaductes, passarel¡¤les, etc Els de fusta s¨®n barats, lleugers i f¨¤cils de construir, per¨° poc resistents, per a?¨° casi no es construeixen. Els de pedra s¨®n molt resistents, per¨° molt costosos. S¡¯empraren en l¡¯antiguitat per no tenir altres materials Els met¨¤l¡¤lics permeten dissenys molt espectaculars per¨° s¨®n cars de construir i mantenir Els de formig¨® armat s¨®n de muntatge r¨¤pid i barats de mantenir. La seva resist¨¨ncia ¨¦s alta

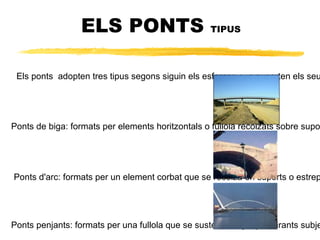

- 20. ELS PONTS TIPUS Els ponts adopten tres tipus segons siguin els esfor?os que suporten els seus elements estructurals: Ponts de biga: formats per elements horitzontals o fullola recolzats sobre suports o pilars Ponts d'arc: formats per un element corbat que se recolza en suports o estreps Ponts penjants: formats per una fullola que se sustenta mitjan?ant tirants subjectes en un o en dos o m¨¦s pilars

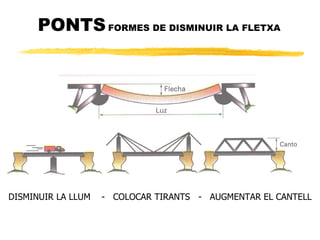

- 21. PONTS FORMES DE DISMINUIR LA FLETXA DISMINUIR LA LLUM - COLOCAR TIRANTS - AUGMENTAR EL CANTELL

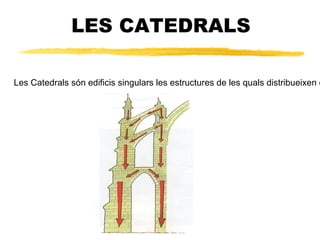

- 22. LES CATEDRALS Les Catedrals s¨®n edificis singulars les estructures de les quals distribueixen els esfor?os de formes art¨ªstiques i molt enginyoses.
