Gain dan Op-amp
- 1. R. Suryoto Edy Raharjo, S.T. , M.Eng. Teknik Elektro, Fakultas Teknik Universitas Tidar Laurensius Freddy T S/ 1410501043

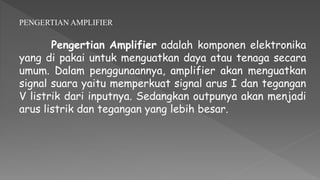

- 2. PENGERTIAN AMPLIFIER Pengertian Amplifier adalah komponen elektronika yang di pakai untuk menguatkan daya atau tenaga secara umum. Dalam penggunaannya, amplifier akan menguatkan signal suara yaitu memperkuat signal arus I dan tegangan V listrik dari inputnya. Sedangkan outpunya akan menjadi arus listrik dan tegangan yang lebih besar.

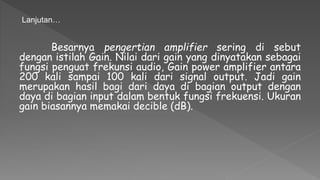

- 3. Besarnya pengertian amplifier sering di sebut dengan istilah Gain. Nilai dari gain yang dinyatakan sebagai fungsi penguat frekunsi audio, Gain power amplifier antara 200 kali sampai 100 kali dari signal output. Jadi gain merupakan hasil bagi dari daya di bagian output dengan daya di bagian input dalam bentuk fungsi frekuensi. Ukuran gain biasannya memakai decible (dB). Lanjutan…

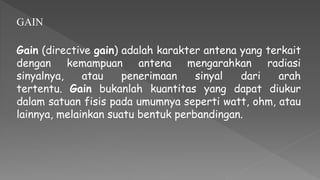

- 4. GAIN Gain (directive gain) adalah karakter antena yang terkait dengan kemampuan antena mengarahkan radiasi sinyalnya, atau penerimaan sinyal dari arah tertentu. Gain bukanlah kuantitas yang dapat diukur dalam satuan fisis pada umumnya seperti watt, ohm, atau lainnya, melainkan suatu bentuk perbandingan.

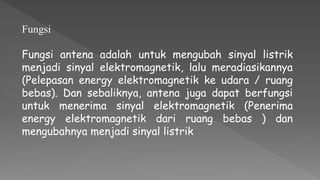

- 5. Fungsi Fungsi antena adalah untuk mengubah sinyal listrik menjadi sinyal elektromagnetik, lalu meradiasikannya (Pelepasan energy elektromagnetik ke udara / ruang bebas). Dan sebaliknya, antena juga dapat berfungsi untuk menerima sinyal elektromagnetik (Penerima energy elektromagnetik dari ruang bebas ) dan mengubahnya menjadi sinyal listrik

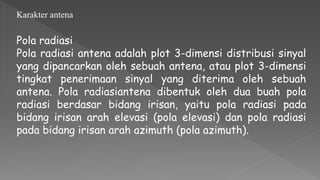

- 6. Pola radiasi Pola radiasi antena adalah plot 3-dimensi distribusi sinyal yang dipancarkan oleh sebuah antena, atau plot 3-dimensi tingkat penerimaan sinyal yang diterima oleh sebuah antena. Pola radiasiantena dibentuk oleh dua buah pola radiasi berdasar bidang irisan, yaitu pola radiasi pada bidang irisan arah elevasi (pola elevasi) dan pola radiasi pada bidang irisan arah azimuth (pola azimuth). Karakter antena

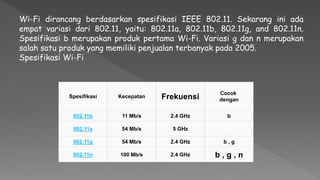

- 7. Wi-Fi dirancang berdasarkan spesifikasi IEEE 802.11. Sekarang ini ada empat variasi dari 802.11, yaitu: 802.11a, 802.11b, 802.11g, and 802.11n. Spesifikasi b merupakan produk pertama Wi-Fi. Variasi g dan n merupakan salah satu produk yang memiliki penjualan terbanyak pada 2005. Spesifikasi Wi-Fi Spesifikasi Kecepatan Frekuensi Cocok dengan 802.11b 11 Mb/s 2.4 GHz b 802.11a 54 Mb/s 5 GHz a 802.11g 54 Mb/s 2.4 GHz b , g 802.11n 100 Mb/s 2.4 GHz b , g , n

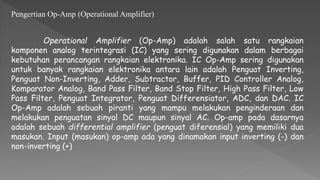

- 8. Pengertian Op-Amp (Operational Amplifier) Operational Amplifier (Op-Amp) adalah salah satu rangkaian komponen analog terintegrasi (IC) yang sering digunakan dalam berbagai kebutuhan perancangan rangkaian elektronika. IC Op-Amp sering digunakan untuk banyak rangkaian elektronika antara lain adalah Penguat Inverting, Penguat Non-Inverting, Adder, Subtractor, Buffer, PID Controller Analog, Komparator Analog, Band Pass Filter, Band Stop Filter, High Pass Filter, Low Pass Filter, Penguat Integrator, Penguat Differensiator, ADC, dan DAC. IC Op-Amp adalah sebuah piranti yang mampu melakukan penginderaan dan melakukan penguatan sinyal DC maupun sinyal AC. Op-amp pada dasarnya adalah sebuah differential amplifier (penguat diferensial) yang memiliki dua masukan. Input (masukan) op-amp ada yang dinamakan input inverting (-) dan non-inverting (+)

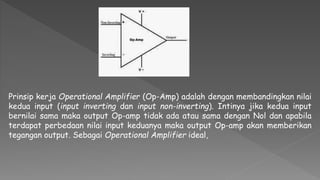

- 9. Prinsip kerja Operational Amplifier (Op-Amp) adalah dengan membandingkan nilai kedua input (input inverting dan input non-inverting). Intinya jika kedua input bernilai sama maka output Op-amp tidak ada atau sama dengan Nol dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Sebagai Operational Amplifier ideal,

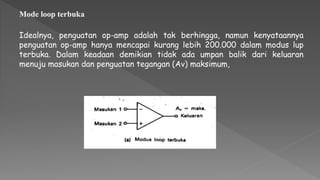

- 10. Idealnya, penguatan op-amp adalah tak berhingga, namun kenyataannya penguatan op-amp hanya mencapai kurang lebih 200.000 dalam modus lup terbuka. Dalam keadaan demikian tidak ada umpan balik dari keluaran menuju masukan dan penguatan tegangan (Av) maksimum, Mode loop terbuka

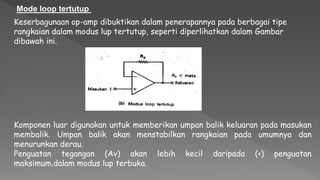

- 11. Keserbagunaan op-amp dibuktikan dalam penerapannya pada berbagai tipe rangkaian dalam modus lup tertutup, seperti diperlihatkan dalam Gambar dibawah ini. Mode loop tertutup Komponen luar digunakan untuk memberikan umpan balik keluaran pada masukan membalik. Umpan balik akan menstabilkan rangkaian pada umumnya dan menurunkan derau. Penguatan tegangan (Av) akan lebih kecil daripada (<) penguatan maksimum.dalam modus lup terbuka.
- 12. TERIMAH KASIH
