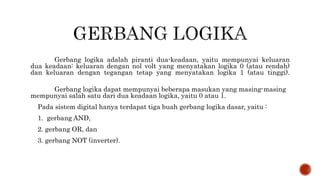

Gerbang logika adalah piranti dua-keadaan, yaitu mempunyai keluaran
dua keadaan: keluaran dengan nol volt yang menyatakan logika 0 (atau rendah)
dan keluaran dengan tegangan tetap yang menyatakan logika 1 (atau tinggi).
Gerbang logika dapat mempunyai beberapa masukan yang masing-masing
mempunyai salah satu dari dua keadaan logika, yaitu 0 atau 1.
Pada sistem digital hanya terdapat tiga buah gerbang logika dasar, yaitu :
1. gerbang AND,
2. gerbang OR, dan
3. gerbang NOT (inverter).

Gerbang Logika AND

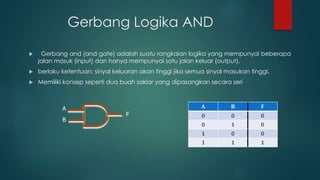

 Gerbang and (and gate) adalah suatu rangkaian logika yang mempunyai beberapa
jalan masuk (input) dan hanya mempunyai satu jalan keluar (output).
 berlaku ketentuan: sinyal keluaran akan tinggi jika semua sinyal masukan tinggi.

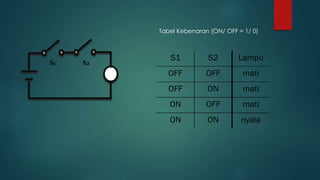

 Memiliki konsep seperti dua buah saklar yang dipasangkan secara seri
A
B
F

S1 S2
Tabel Kebenaran (ON/ OFF = 1/ 0)

Gerbang Logika OR

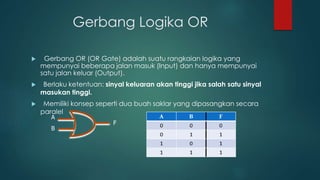

 Gerbang OR (OR Gate) adalah suatu rangkaian logika yang
mempunyai beberapa jalan masuk (Input) dan hanya mempunyai
satu jalan keluar (Output).
 Berlaku ketentuan: sinyal keluaran akan tinggi jika salah satu sinyal
masukan tinggi.

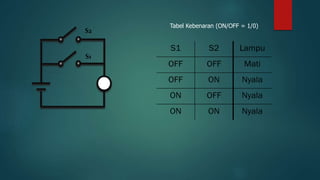

 Memiliki konsep seperti dua buah saklar yang dipasangkan secara
paralel
A
B
F

S1
S2
Tabel Kebenaran (ON/OFF = 1/0)

Gerbang Logika NOT

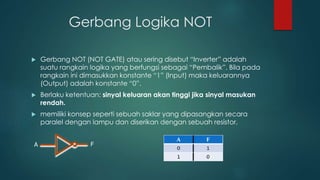

 Gerbang NOT (NOT GATE) atau sering disebut “Inverter” adalah
suatu rangkain logika yang berfungsi sebagai “Pembalik”. Bila pada
rangkain ini dimasukkan konstante “1” (Input) maka keluarannya
(Output) adalah konstante “0”.
 Berlaku ketentuan: sinyal keluaran akan tinggi jika sinyal masukan
rendah.

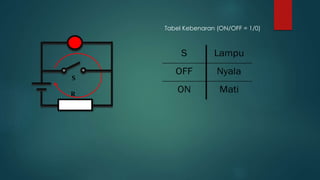

 memiliki konsep seperti sebuah saklar yang dipasangkan secara
paralel dengan lampu dan diserikan dengan sebuah resistor.
A F

S
R
Tabel Kebenaran (ON/OFF = 1/0)

SEKIAN
TERIMAKASIH
(26_Ivan_Ramadhan_x_tkj_1)
