Android 4.4 の新機能 HCE を使って Type 4 NDEF タグの動作をさせてみました。
![サービスを実装する
public class HceNdefTagSample extends HostApduService {
static enum CardStatus { INIT, SELECTED }
final static byte[] SUCCESS = {(byte) 0x90, (byte) 0x00 };
CardStatus mCardStatus = CardStatus.INIT;
@Override
public void onDeactivated(int arg0) {
// Reader から離れると、この API が呼び出される
mCardStatus = CardStatus.INIT;
}
@Override
public byte[] processCommandApdu(byte[] cmd, Bundle arg1) {
// Reader からコマンドが送信されると、この API が呼び出される
if(mCardStatus == CardStatus.INIT){
// 最初のコマンド == SELECT AID には 9000 を返す
mCardStatus = CardStatus.SELECTED;
return SUCCESS;
}
// 来たコマンドを 9000 をつけてオウム返しする
ByteBuffer buf = ByteBuffer.allocate(cmd.length+SUCCESS.length);
buf.put(cmd);
buf.put(SUCCESS);
return buf.array();
}
}
11](https://image.slidesharecdn.com/hieroadgjmptwhcetype4tag-131212051303-phpapp02/85/HCE-Type4-NDEF-11-320.jpg)
![NDEF Tag App. の中身を実装
@Override
public byte[] processCommandApdu(byte[] apdu, Bundle arg1) {
switch(mCardStatus){
case INIT: // 初期状態
if(checkCmd(apdu, CMD_SELECT_BY_DF) && checkData(apdu, strToHex(TAGAPP_AID))){
mCardStatus = CardStatus.TAGAPP_SELECTED;
return RES_SUCCESS;
}
return RES_NOTFOUND;
case TAGAPP_SELECTED: // NDEF TAG App. が選択された状態
if(apdu[INS] == INS_SELECT){
return selectFile(apdu);
}
case CCFILE_SELECTED: // CCFILE が選択された状態、16バイト、通信の最大サイズとかが書かれてる
if(apdu[INS] == INS_SELECT){
return selectFile(apdu);
}
if(apdu[INS] == INS_READ_BINARY){
int offset = apdu[P1]*256 + apdu[P2];
int length = apdu[LC];
return Arrays.copyOfRange(strToHex(CCFILE_DATA), offset, offset+length);
}
return RES_NOTFOUND;
// 続く
22](https://image.slidesharecdn.com/hieroadgjmptwhcetype4tag-131212051303-phpapp02/85/HCE-Type4-NDEF-22-320.jpg)
![NDEF Tag App. の中身を実装
case NDEFFILE_SELECTED: // NDEFFILE が選択された状態、先頭2バイトはサイズ、その後ろは NDEF そのもの
if(apdu[INS] == INS_SELECT){
return selectFile(apdu);
}
if(apdu[INS] == INS_READ_BINARY){
int offset = apdu[P1]*256 + apdu[P2];
int length = apdu[LC];
return Arrays.copyOfRange(mNdefMessageData, offset, offset+length);
}
return RES_NOTFOUND;
default:
break;
}
return RES_NOTFOUND;
}
private byte[] selectFile(byte[] apdu) {
if(checkCmd(apdu, CMD_SELECT_EF)){
if(checkData(apdu, strToHex(CCFILE_EF))){
mCardStatus = CardStatus.CCFILE_SELECTED;
}
if(checkData(apdu, strToHex(NDEFFILE_EF))){
mCardStatus = CardStatus.NDEFFILE_SELECTED;
}
return RES_SUCCESS;
}
return RES_NOTFOUND;
}
// その他、各種定義とか省略
23](https://image.slidesharecdn.com/hieroadgjmptwhcetype4tag-131212051303-phpapp02/85/HCE-Type4-NDEF-23-320.jpg)
贬颁贰でなんちゃって罢测辫别4の狈顿贰贵タグをつくる
- 1. HCE で Type4 タグごっこ 2013/12/12 @hiero_adgjmptw

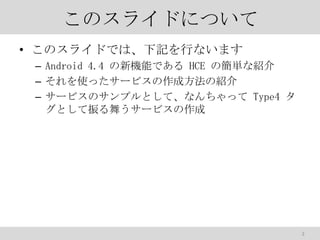

- 2. このスライドについて ? このスライドでは、下記を行ないます – Android 4.4 の新機能である HCE の簡単な紹介 – それを使ったサービスの作成方法の紹介 – サービスのサンプルとして、なんちゃって Type4 タ グとして振る舞うサービスの作成 2

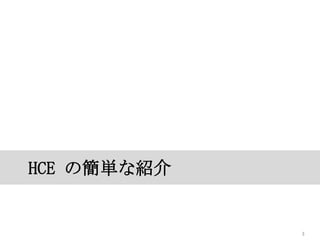

- 3. HCE の簡単な紹介 3

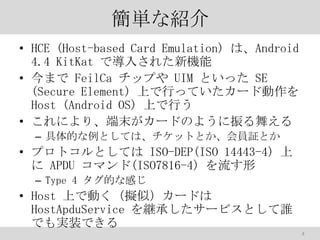

- 4. 簡単な紹介 ? HCE (Host-based Card Emulation) は、Android 4.4 KitKat で導入された新機能 ? 今まで FeilCa チップや UIM といった SE (Secure Element) 上で行っていたカード動作を Host (Android OS) 上で行う ? これにより、端末がカードのように振る舞える – 具体的な例としては、チケットとか、会員証とか ? プロトコルとしては ISO-DEP(ISO 14443-4) 上 に APDU コマンド(ISO7816-4) を流す形 – Type 4 タグ的な感じ ? Host 上で動く（擬似）カードは HostApduService を継承したサービスとして誰 でも実装できる 4

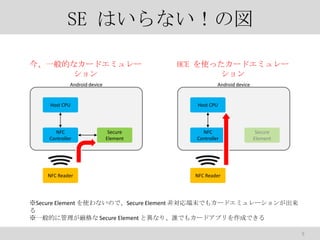

- 5. SE はいらない！の図 今、一般的なカードエミュレー ション HCE を使ったカードエミュレー ション Android device Android device Host CPU NFC Controller NFC Reader Host CPU Secure Element NFC Controller Secure Element NFC Reader ※Secure Element を使わないので、Secure Element 非対応端末でもカードエミュレーションが出来 る ※一般的に管理が厳格な Secure Element と異なり、誰でもカードアプリを作成できる 5

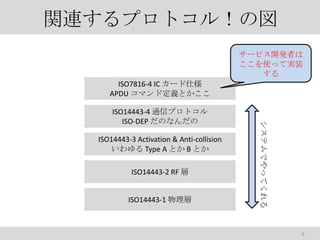

- 6. 関連するプロトコル！の図 サービス開発者は ここを使って実装 する ISO7816-4 IC カード仕様 APDU コマンド定義とかここ ISO14443-3 Activation & Anti-collision いわゆる Type A とか B とか ISO14443-2 RF 層 ISO14443-1 物理層 システムでやってくれる ISO14443-4 通信プロトコル ISO-DEP だのなんだの 6

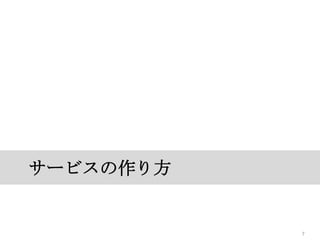

- 7. サービスの作り方 7

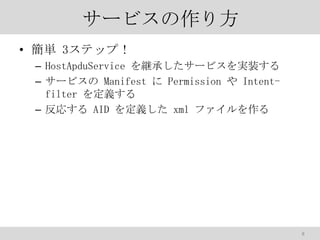

- 8. サービスの作り方 ? 簡単 3ステップ！ – HostApduService を継承したサービスを実装する – サービスの Manifest に Permission や Intentfilter を定義する – 反応する AID を定義した xml ファイルを作る 8

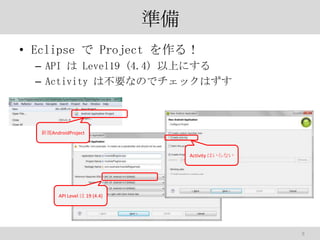

- 9. 準備 ? Eclipse で Project を作る！ – API は Level19 (4.4) 以上にする – Activity は不要なのでチェックはずす 新規AndroidProject Activity はいらない API Level は 19 (4.4) 9

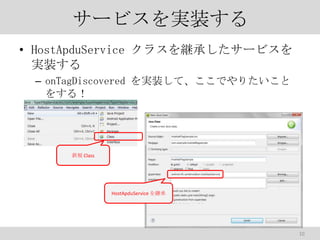

- 10. サービスを実装する ? HostApduService クラスを継承したサービスを 実装する – onTagDiscovered を実装して、ここでやりたいこと をする！ 新規 Class HostApduService を継承 10

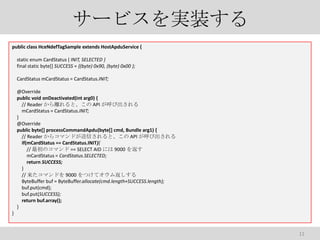

- 11. サービスを実装する public class HceNdefTagSample extends HostApduService { static enum CardStatus { INIT, SELECTED } final static byte[] SUCCESS = {(byte) 0x90, (byte) 0x00 }; CardStatus mCardStatus = CardStatus.INIT; @Override public void onDeactivated(int arg0) { // Reader から離れると、この API が呼び出される mCardStatus = CardStatus.INIT; } @Override public byte[] processCommandApdu(byte[] cmd, Bundle arg1) { // Reader からコマンドが送信されると、この API が呼び出される if(mCardStatus == CardStatus.INIT){ // 最初のコマンド == SELECT AID には 9000 を返す mCardStatus = CardStatus.SELECTED; return SUCCESS; } // 来たコマンドを 9000 をつけてオウム返しする ByteBuffer buf = ByteBuffer.allocate(cmd.length+SUCCESS.length); buf.put(cmd); buf.put(SUCCESS); return buf.array(); } } 11

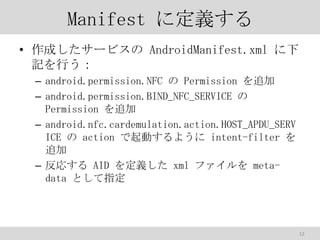

- 12. Manifest に定義する ? 作成したサービスの AndroidManifest.xml に下 記を行う： – android.permission.NFC の Permission を追加 – android.permission.BIND_NFC_SERVICE の Permission を追加 – android.nfc.cardemulation.action.HOST_APDU_SERV ICE の action で起動するように intent-filter を 追加 – 反応する AID を定義した xml ファイルを metadata として指定 12

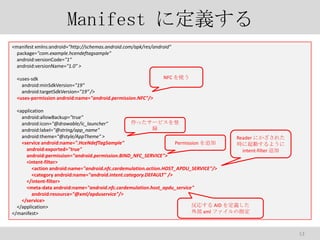

- 13. Manifest に定義する <manifest xmlns:android="http://schemas.android.com/apk/res/android" package="com.example.hcendeftagsample" android:versionCode="1" android:versionName="1.0" > <uses-sdk android:minSdkVersion="19" android:targetSdkVersion="19" /> <uses-permission android:name="android.permission.NFC"/> NFC を使う <application android:allowBackup="true" 作ったサービスを登 android:icon="@drawable/ic_launcher" 録 android:label="@string/app_name" android:theme="@style/AppTheme" > Reader にかざされた <service android:name=".HceNdefTagSample" Permission を追加 時に起動するように android:exported="true" intent-filter 追加 android:permission="android.permission.BIND_NFC_SERVICE"> <intent-filter> <action android:name="android.nfc.cardemulation.action.HOST_APDU_SERVICE"/> <category android:name="android.intent.category.DEFAULT" /> </intent-filter> <meta-data android:name="android.nfc.cardemulation.host_apdu_service" android:resource="@xml/apduservice"/> </service> 反応する AID を定義した </application> 外部 xml ファイルの指定 </manifest> 13

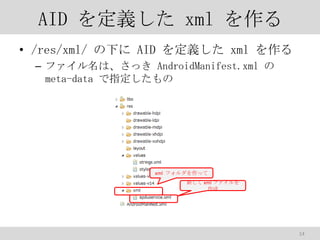

- 14. AID を定義した xml を作る ? /res/xml/ の下に AID を定義した xml を作る – ファイル名は、さっき AndroidManifest.xml の meta-data で指定したもの xml フォルダを作って 新しく xml ファイルを 作成 14

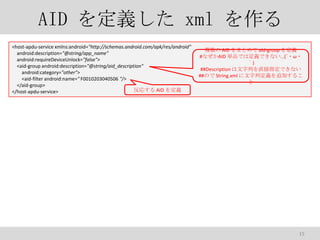

- 15. AID を定義した xml を作る <host-apdu-service xmlns:android="http://schemas.android.com/apk/res/android" android:description="@string/app_name" android:requireDeviceUnlock="false"> <aid-group android:description="@string/aid_description" android:category="other"> <aid-filter android:name=" F0010203040506 "/> </aid-group> 反応する AID を定義 </host-apdu-service> 複数の AID をまとめて aid-group を定義 #なぜかAID 単品では定義できない…(??ω? ｀) ##Description は文字列を直接指定できない ##ので String.xml に文字列定義を追加するこ と 15

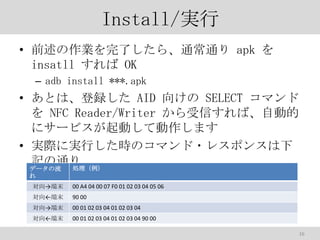

- 16. Install/実行 ? 前述の作業を完了したら、通常通り apk を insatll すれば OK – adb install ***.apk ? あとは、登録した AID 向けの SELECT コマンド を NFC Reader/Writer から受信すれば、自動的 にサービスが起動して動作します ? 実際に実行した時のコマンド?レスポンスは下 記の通り 処理（例） データの流 れ 対向→端末 00 A4 04 00 07 F0 01 02 03 04 05 06 対向←端末 90 00 対向→端末 00 01 02 03 04 01 02 03 04 対向←端末 00 01 02 03 04 01 02 03 04 90 00 16

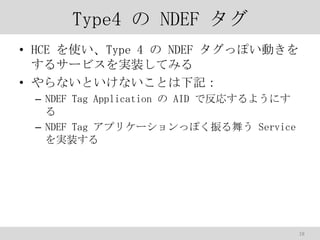

- 18. Type4 の NDEF タグ ? HCE を使い、Type 4 の NDEF タグっぽい動きを するサービスを実装してみる ? やらないといけないことは下記： – NDEF Tag Application の AID で反応するようにす る – NDEF Tag アプリケーションっぽく振る舞う Service を実装する 18

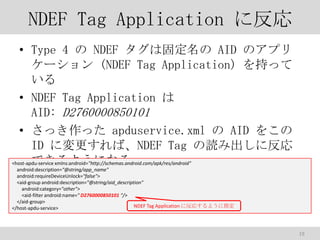

- 19. NDEF Tag Application に反応 ? Type 4 の NDEF タグは固定名の AID のアプリ ケーション (NDEF Tag Application) を持って いる ? NDEF Tag Application は AID: D2760000850101 ? さっき作った apduservice.xml の AID をこの ID に変更すれば、NDEF Tag の読み出しに反応 できるようになる <host-apdu-service xmlns:android="http://schemas.android.com/apk/res/android" android:description="@string/app_name" android:requireDeviceUnlock="false"> <aid-group android:description="@string/aid_description" android:category="other"> <aid-filter android:name=" D2760000850101 "/> </aid-group> NDEF Tag Application に反応するように指定 </host-apdu-service> 19

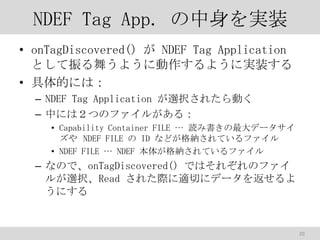

- 20. NDEF Tag App. の中身を実装 ? onTagDiscovered() が NDEF Tag Application として振る舞うように動作するように実装する ? 具体的には： – NDEF Tag Application が選択されたら動く – 中には２つのファイルがある： ? Capability Container FILE … 読み書きの最大データサイ ズや NDEF FILE の ID などが格納されているファイル ? NDEF FILE … NDEF 本体が格納されているファイル – なので、onTagDiscovered() ではそれぞれのファイ ルが選択、Read された際に適切にデータを返せるよ うにする 20

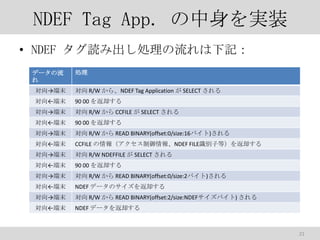

- 21. NDEF Tag App. の中身を実装 ? NDEF タグ読み出し処理の流れは下記： データの流 れ 処理 対向→端末 対向 R/W から、NDEF Tag Application が SELECT される 対向←端末 90 00 を返却する 対向→端末 対向 R/W から CCFILE が SELECT される 対向←端末 90 00 を返却する 対向→端末 対向 R/W から READ BINARY(offset:0/size:16バイト)される 対向←端末 CCFILE の情報（アクセス制御情報、NDEF FILE識別子等）を返却する 対向→端末 対向 R/W NDEFFILE が SELECT される 対向←端末 90 00 を返却する 対向→端末 対向 R/W から READ BINARY(offset:0/size:2バイト)される 対向←端末 NDEF データのサイズを返却する 対向→端末 対向 R/W から READ BINARY(offset:2/size:NDEFサイズバイト) される 対向←端末 NDEF データを返却する 21

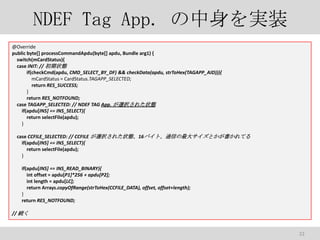

- 22. NDEF Tag App. の中身を実装 @Override public byte[] processCommandApdu(byte[] apdu, Bundle arg1) { switch(mCardStatus){ case INIT: // 初期状態 if(checkCmd(apdu, CMD_SELECT_BY_DF) && checkData(apdu, strToHex(TAGAPP_AID))){ mCardStatus = CardStatus.TAGAPP_SELECTED; return RES_SUCCESS; } return RES_NOTFOUND; case TAGAPP_SELECTED: // NDEF TAG App. が選択された状態 if(apdu[INS] == INS_SELECT){ return selectFile(apdu); } case CCFILE_SELECTED: // CCFILE が選択された状態、16バイト、通信の最大サイズとかが書かれてる if(apdu[INS] == INS_SELECT){ return selectFile(apdu); } if(apdu[INS] == INS_READ_BINARY){ int offset = apdu[P1]*256 + apdu[P2]; int length = apdu[LC]; return Arrays.copyOfRange(strToHex(CCFILE_DATA), offset, offset+length); } return RES_NOTFOUND; // 続く 22

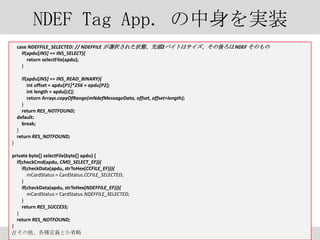

- 23. NDEF Tag App. の中身を実装 case NDEFFILE_SELECTED: // NDEFFILE が選択された状態、先頭2バイトはサイズ、その後ろは NDEF そのもの if(apdu[INS] == INS_SELECT){ return selectFile(apdu); } if(apdu[INS] == INS_READ_BINARY){ int offset = apdu[P1]*256 + apdu[P2]; int length = apdu[LC]; return Arrays.copyOfRange(mNdefMessageData, offset, offset+length); } return RES_NOTFOUND; default: break; } return RES_NOTFOUND; } private byte[] selectFile(byte[] apdu) { if(checkCmd(apdu, CMD_SELECT_EF)){ if(checkData(apdu, strToHex(CCFILE_EF))){ mCardStatus = CardStatus.CCFILE_SELECTED; } if(checkData(apdu, strToHex(NDEFFILE_EF))){ mCardStatus = CardStatus.NDEFFILE_SELECTED; } return RES_SUCCESS; } return RES_NOTFOUND; } // その他、各種定義とか省略 23

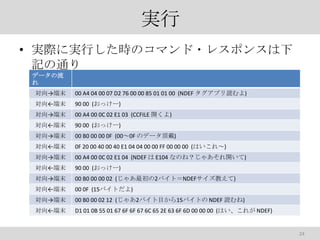

- 24. 実行 ? 実際に実行した時のコマンド?レスポンスは下 記の通り データの流 れ 対向→端末 00 A4 04 00 07 D2 76 00 00 85 01 01 00 (NDEF タグアプリ読むよ) 対向←端末 90 00 (おっけー) 対向→端末 00 A4 00 0C 02 E1 03 (CCFILE 開くよ) 対向←端末 90 00 (おっけー) 対向→端末 00 B0 00 00 0F (00～0F のデータ頂戴) 対向←端末 0F 20 00 40 00 40 E1 04 04 00 00 FF 00 00 00 (はいこれ～) 対向→端末 00 A4 00 0C 02 E1 04 (NDEF は E104 なのね？じゃあそれ開いて) 対向←端末 90 00 (おっけー) 対向→端末 00 B0 00 00 02 (じゃあ最初の2バイト＝NDEFサイズ教えて) 対向←端末 00 0F (15バイトだよ) 対向→端末 00 B0 00 02 12 (じゃあ2バイト目から15バイトの NDEF 読むね) 対向←端末 D1 01 0B 55 01 67 6F 6F 67 6C 65 2E 63 6F 6D 00 00 00 (はい、これが NDEF) 24

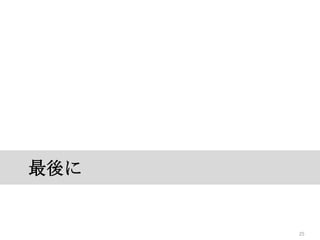

- 25. 最後に 25

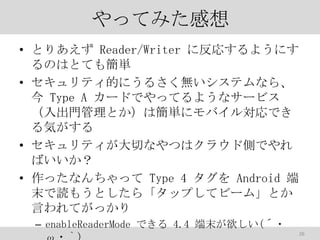

- 26. やってみた感想 ? とりあえず Reader/Writer に反応するようにす るのはとても簡単 ? セキュリティ的にうるさく無いシステムなら、 今 Type A カードでやってるようなサービス （入出門管理とか）は簡単にモバイル対応でき る気がする ? セキュリティが大切なやつはクラウド側でやれ ばいいか？ ? 作ったなんちゃって Type 4 タグを Android 端 末で読もうとしたら「タップしてビーム」とか 言われてがっかり – enableReaderMode できる 4.4 端末が欲しい(?? 26
- 27. 参考資料 ? Android Developers http://developer.android.com/intl/ja/guide/topics/connectivity/nfc /hce.html ? 上記ページの和訳サイト http://dev.classmethod.jp/smartphone/kitkat-host-based-cardemulation/ ? ブライテクノblog http://brightechno.com/blog/archives/179 ? ISO7816-4 http://www.ttfn.net/techno/smartcards/iso7816_4.html ? NFC Forum http://www.nfc-forum.org/home/ 27
