統合運用管理ソフトウェア Hinemos SDN/OpenFlowによるネットワーク運用効率化ソリューション
- 1. Copyright ? 2013 NTT DATA Corporation 1 統合運用管理ソフトウェア Hinemos SDN/OpenFlowによるネットワーク運用効率化ソリューション Hinemos仮想ネットワーク管理オプション http://www.hinemos.info/

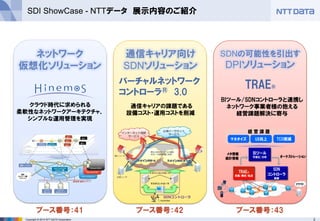

- 2. 2Copyright ? 2013 NTT DATA Corporation Interop Tokyo 2014 - デモンストレーション環境 VMware vCenter 5.5 VMware ESXi 5.5 Citrix XenServer 6 Management Network (192.168.1.0/24) .101 .102 .21 .22 .23 .24 .33 .34 .35 .36 .37 .31 NFS Storage .32 & SDN/OpenFlow Controller

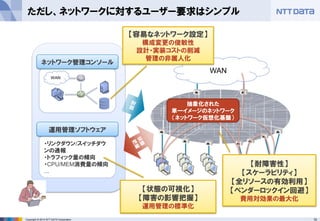

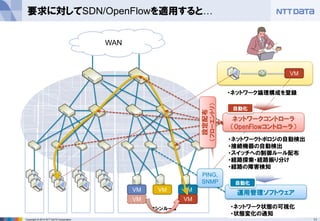

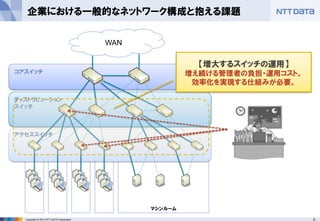

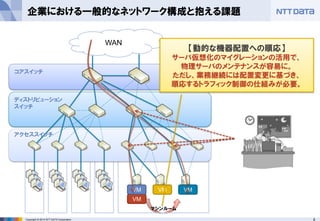

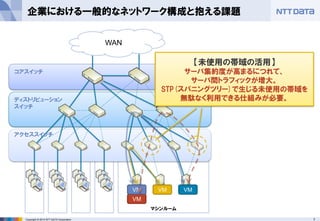

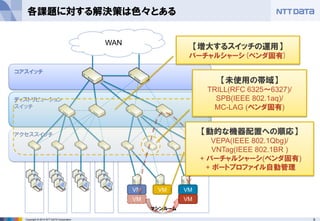

- 3. 3Copyright ? 2013 NTT DATA Corporation Interop Tokyo 2014 - デモンストレーション全体像 OpenFlowで制御するネットワーク全体を 耐障害性?高いスケーラビリティを兼ね備えた 単一の多機能スイッチとして管理可能 endとなる各種デバイスの接続点 （スイッチおよびポート番号）を自動検出 新たなトラフィックを検出し、 end-to-end間の通信要件に基づき、 トラフィック制御設定を自動的に反映 物理?仮想分離によるネットワーク設計のシンプル化 ネットワーク設定反映の自動化 スイッチ配置に依存しない自由なデバイスの配置
- 4. 4Copyright ? 2013 NTT DATA Corporation OpenFlowスイッチによるネットワーク構成の自動検出 ネットワーク経由点の自動検出 OpenFlowコントローラへ接続される OpenFlowスイッチを自動的に検出 ネットワーク経路の自動検出 OpenFlowスイッチ間のリンク状態（接 続?切断）を自動的に検知 【デモ】実際にリンクを 切断＋再接続してみよう！ ?GUI上の表示も追従する
- 5. 5Copyright ? 2013 NTT DATA Corporation OpenFlowによるL2スイッチ仮想化 + 既存ネットワーク接続 Windows 7 VM レガシーネットワーク L2SWで構成された 既存（非OpenFlow）のネットワーク OpenFlowネットワーク OpenFlowにより トラフィック制御されたネットワーク 【デモ】ストリーミング再生をしてみよう！ ?経由するスイッチへフローエントリが自動的に設定 OpenFlowによる仮想L2スイッチ あたかもL2SWを経由するように パケットがend-to-endで転送される
- 6. 6Copyright ? 2013 NTT DATA Corporation リンクダウン自動検知＋トラフィックのリルート検索 Windows 7 VM 【デモ】ストリーミング再生したまま、 LANケーブルを抜いてみよう！ ?自動障害検知＋リルートによりフローエントリが再設定 ネットワークの耐障害性 OpenFlowコントローラにより、 障害性の高められたネットワーク （代替経路が存在する限り、 トラフィックは継続される） レガシーネットワーク L2SWで構成された 既存（非OpenFlow）のネットワーク OpenFlowネットワーク OpenFlowにより トラフィック制御されたネットワーク
- 7. 7Copyright ? 2013 NTT DATA Corporation OpenFlowによるL3スイッチ仮想化 Windows Server 2012 R2 VM OpenFlowによる仮想L3スイッチ あたかもL3SWを経由するように パケットがend-to-endで転送される (MACアドレスが置換される) 【デモ】実際にフローテーブルを見てみよう ?192.168.100.101から192.168.10.101へping ?送信元/送信先MACアドレスを置換するフローエン トリが自動的に設定
- 8. 8Copyright ? 2013 NTT DATA Corporation OpenFlowによるパケットフィルタ制御 Red Hat Enterprise Linux 6 VM 仮想ファイアウォール(Packet Filter) フィルタリング定義に従い、 パケットが転送 or 破棄される 【デモ】実際にフローテーブルを見てみよう ?http://192.168.20.101/へアクセス（転送） ? http://192.168.20.102/へアクセス（破棄）
- 9. 9Copyright ? 2013 NTT DATA Corporation OpenFlowによるデバイス配置変更へのトラフィック追従 Red Hat Enterprise Linux 6 VM デバイス配置変更の自動検知 機器が接続されるポートが変更されると、 自動的に配置変更を検知し、 新たな接続状態に基づきリルートする 【デモ】VMライブマイグレーションしてみよう ?自動配置検知＋リルートによりフローエントリが再設定
- 10. 10Copyright ? 2013 NTT DATA Corporation 既存のネットワークアプライアンスの経由 Red Hat Enterprise Linux 6 VM Brocade Vyatta 既存のネットワークアプライアンスを自在に経由可能 OpenFlowでend-to-endのセグメント内?セグメント間転送を実現しつつ、 Load Balancing, SPI(Stateful Packet Inspection) FWなどといった 実現の難しい高度なトラフィック制御も仮想ネットワークに組み込める エンタープライズ領域で必要となる VRRP/HSRPなどで冗長化させた アプライアンス製品も組み込み可能 【デモ#1】VyattaのWeb I/Fにてトラフィック が流れているのを見てみよう。 【デモ#2】 Vyattaをフェイルオーバしてみよう。
