HOMOGENISASI SAMPEL BOTTOM ASH SEBAGAI SAMPEL MONITORING MENGGUNAKAN ED-XRF EPSILON 5
Download as PPTX, PDF1 like738 views
Dokumen tersebut membahas tentang homogenisasi sampel bottom ash sebagai sampel monitoring menggunakan alat ED-XRF Epsilon 5. Sampel bottom ash dihomogenisasi dan dikeringkan sebelum dilakukan pengujian kadar oksida mayor dan minor menggunakan alat tersebut. Hasil pengujian menunjukkan bahwa sampel bottom ash bersifat homogen dan alat ED-XRF Epsilon 5 stabil, sehingga nilai oksida yang didapat dapat digunakan sebagai sampel acuan.
HOMOGENISASI SAMPEL BOTTOM ASH SEBAGAI SAMPEL MONITORING MENGGUNAKAN ED-XRF EPSILON 5
- 1. HOMOGENISASI SAMPEL BOTTOM ASH SEBAGAI SAMPEL MONITORING MENGGUNAKAN ED-XRF EPSILON 5 PT. INDOCEMENT TUNGGAL PRAKARSA, Tbk. QUALITY ASSURANCE AND RESEARCH DIVISION(QARD)
- 2. Created by : Anggi sagitha Putri SEKOLAH TINGGI TEKNOLOGI INDOCEMENT E-mail : Anggisagithaputri@gmail.com
- 3. Outline Gambaran Umum Pabrik Semen Latar Belakang Tujuan Metode Analisis Hasil & Pembahasan

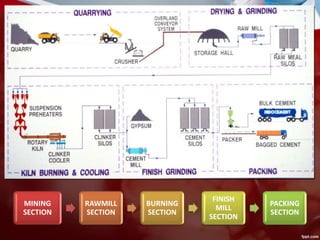

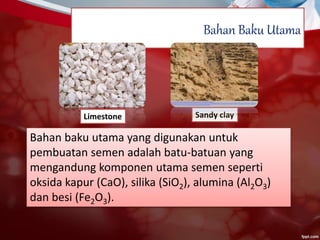

- 4. Bahan Baku Utama Limestone Sandy clay Bahan baku utama yang digunakan untuk pembuatan semen adalah batu-batuan yang mengandung komponen utama semen seperti oksida kapur (CaO), silika (SiO2), alumina (Al2O3) dan besi (Fe2O3).

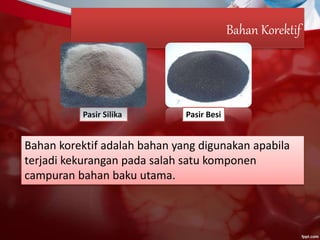

- 5. Bahan Korektif Pasir Silika Pasir Besi Bahan korektif adalah bahan yang digunakan apabila terjadi kekurangan pada salah satu komponen campuran bahan baku utama.

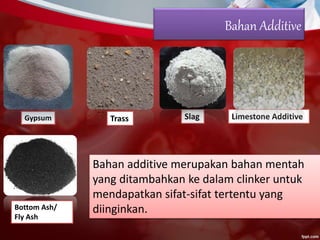

- 6. Bahan Additive SlagGypsum Bahan additive merupakan bahan mentah yang ditambahkan ke dalam clinker untuk mendapatkan sifat-sifat tertentu yang diinginkan. Limestone AdditiveTrass Bottom Ash/ Fly Ash
- 9. LATAR BELAKANG Kebutuhan Semen di Indonesia semakin meningkat Banyak perusahaan semen baru sebagai kompetitor
- 10. LATAR BELAKANG PT. Indocement Tunggal Prakarsa Tbk meningkatkan kapasitas produksi dan kualitas produksi semen AFR (alternative Fuel and Material) adalah material atau bahan bakar untuk industri yang dipakai untuk mengurangi bahan baku konvensional.

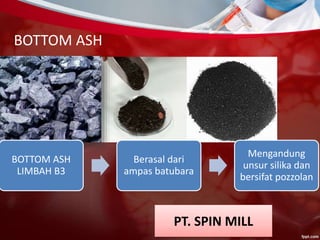

- 11. BOTTOM ASH BOTTOM ASH LIMBAH B3 Berasal dari ampas batubara Mengandung unsur silika dan bersifat pozzolan PT. SPIN MILL

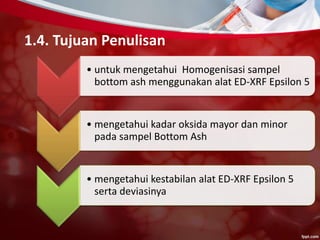

- 12. 1.4. Tujuan Penulisan untuk mengetahui Homogenisasi sampel bottom ash menggunakan alat ED-XRF Epsilon 5 mengetahui kadar oksida mayor dan minor pada sampel Bottom Ash mengetahui kestabilan alat ED-XRF Epsilon 5 serta deviasinya
- 13. Proses Homogenisasi & Drying Sampel digerus o/ Alat penggerus Sampel diaduk dalam wadah plastik Dibagi menjadi 10 sampel (50gr) Masuk ke Oven (1jam) T=110 c

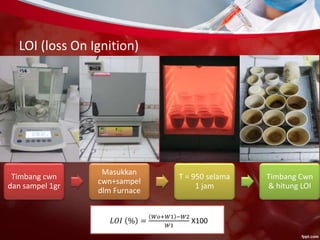

- 14. LOI (loss On Ignition) Timbang cwn dan sampel 1gr Masukkan cwn+sampel dlm Furnace T = 950 selama 1 jam Timbang Cwn & hitung LOI 瑞 % = +1 2 1 X100

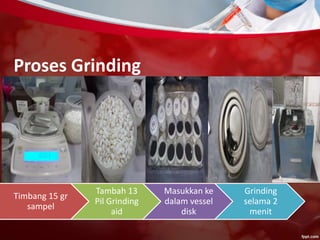

- 15. Proses Grinding Timbang 15 gr sampel Tambah 13 Pil Grinding aid Masukkan ke dalam vessel disk Grinding selama 2 menit

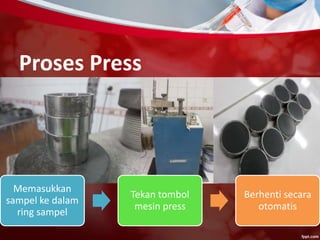

- 16. Proses Press Memasukkan sampel ke dalam ring sampel Tekan tombol mesin press Berhenti secara otomatis
- 17. PENGOPERASIAN ALAT ED-XRF EPSILON 5 Memastikan alat dalam keadaan ready (sdh di drift) Memasukkan sampel press ke dalam alat ED- XRF Epsilon 5 Mengoperasikan software pada komputer Open-Type- Routine- Location-Add- save

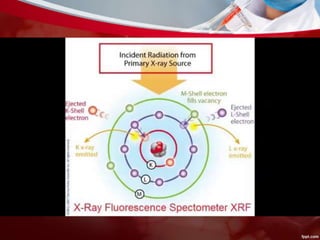

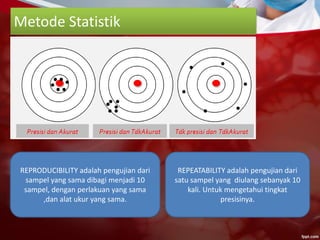

- 20. Metode Statistik REPEATABILITY adalah pengujian dari satu sampel yang diulang sebanyak 10 kali. Untuk mengetahui tingkat presisinya. REPRODUCIBILITY adalah pengujian dari sampel yang sama dibagi menjadi 10 sampel, dengan perlakuan yang sama ,dan alat ukur yang sama.

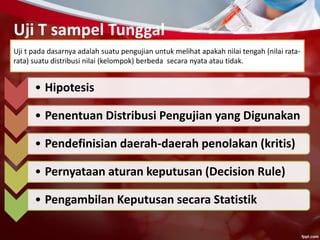

- 21. Uji T sampel Tunggal Hipotesis Penentuan Distribusi Pengujian yang Digunakan Pendefinisian daerah-daerah penolakan (kritis) Pernyataan aturan keputusan (Decision Rule) Pengambilan Keputusan secara Statistik Uji t pada dasarnya adalah suatu pengujian untuk melihat apakah nilai tengah (nilai rata- rata) suatu distribusi nilai (kelompok) berbeda secara nyata atau tidak.

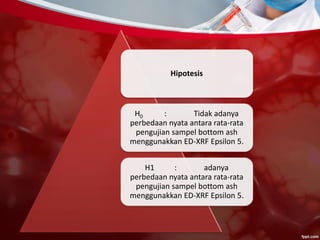

- 22. Hipotesis H0 : Tidak adanya perbedaan nyata antara rata-rata pengujian sampel bottom ash menggunakkan ED-XRF Epsilon 5. H1 : adanya perbedaan nyata antara rata-rata pengujian sampel bottom ash menggunakkan ED-XRF Epsilon 5.
- 23. Tabel Hasil Oksida Mayor (Reproducibility)

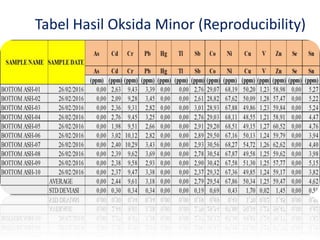

- 24. Tabel Hasil Oksida Minor (Reproducibility)

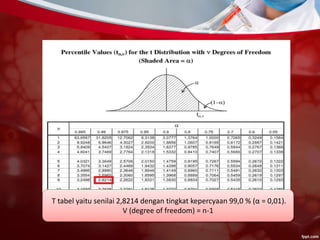

- 25. T tabel yaitu senilai 2,8214 dengan tingkat kepercyaan 99,0 % (留 = 0,01). V (degree of freedom) = n-1

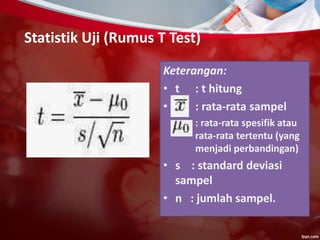

- 26. Statistik Uji (Rumus T Test) Keterangan: t : t hitung : rata-rata sampel : rata-rata spesifik atau rata-rata tertentu (yang menjadi perbandingan) s : standard deviasi sampel n : jumlah sampel.
- 27. Berdasarkan tabel tersebut didapat nilai rata-rata uji t hitung sebesar 2,144 untuk oksida mayor dan untuk oksida minor sebesar 2,408. Nilai Uji T hitung rata-rata = 2,276. Karena Uji T hitung (2,276) < Uji T tabel (2,8214) tingkat kepercayaan (留 = 0,01) maka H0 diterima. Hal ini, berarti bahwa Tidak adanya perbedaan nyata antara rata-rata pengujian sampel bottom ash menggunakkan ED-XRF Epsilon 5. maka, sampel bottom ash dinyatakan Homogen.

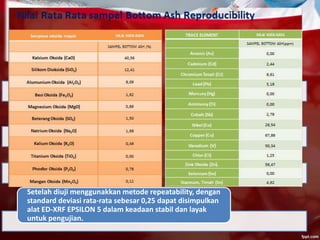

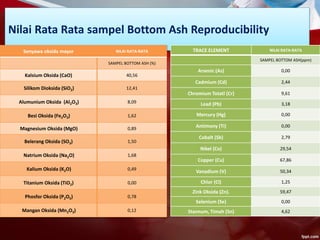

- 28. Nilai Rata Rata sampel Bottom Ash Reproducibility Senyawa oksida mayor NILAI RATA-RATA SAMPEL BOTTOM ASH (%) Kalsium Oksida (CaO) 40,56 Silikom Dioksida (SiO2) 12,41 Alumunium Oksida (Al2O3) 8,09 Besi Oksida (Fe2O3) 1,62 Magnesium Oksida (MgO) 0,89 Belerang Oksida (SO3) 1,50 Natrium Oksida (Na2O) 1,68 Kalium Oksida (K2O) 0,49 Titanium Oksida (TiO2) 0,00 Phosfor Oksida (P2O5) 0,78 Mangan Oksida (Mn2O3) 0,12 TRACE ELEMENT NILAI RATA-RATA SAMPEL BOTTOM ASH(ppm) Arsenic (As) 0,00 Cadmium (Cd) 2,44 Chromium Totatl (Cr) 9,61 Lead (Pb) 3,18 Mercury (Hg) 0,00 Antimony (Ti) 0,00 Cobalt (Sb) 2,79 Nikel (Co) 29,54 Copper (Cu) 67,86 Vanadium (V) 50,34 Chlor (Cl) 1,25 Zink Oksida (Zn). 59,47 Selenium (Se) 0,00 Stannum, Timah (Sn) 4,62

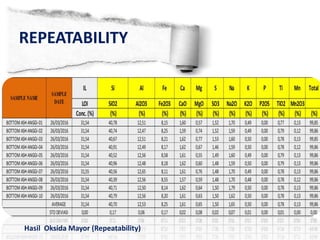

- 29. REPEATABILITY Hasil Oksida Mayor (Repeatability)

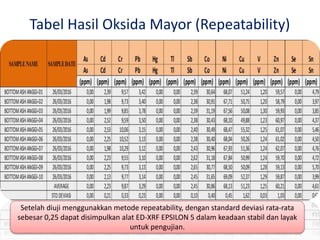

- 30. Tabel Hasil Oksida Mayor (Repeatability) Setelah diuji menggunakkan metode repeatability, dengan standard deviasi rata-rata sebesar 0,25 dapat disimpulkan alat ED-XRF EPSILON 5 dalam keadaan stabil dan layak untuk pengujian.
- 31. KESIMPULAN Hasil pengujian oksida mayor dan minor pada sampel bottom ash menggunakkan ED-XRF Epsilon 5 merupakan sampel yang Homogen dan tidak ada perbedaan nyata antara rata-rata pengujian sampel bottom ash. Nilai Uji T hitung rata-rata = 2,276. Karena Uji T hitung (2,276) < Uji T tabel (2,8214) tingkat kepercayaan (留 = 0,01) maka H0 diterima. nilai oksida mayor dan minor dapat dijadikan sampel monitoring pada sampel bottom ash. Setelah diuji menggunakkan metode repeatability, dengan standard deviasi rata-rata sebesar 0,25 dapat disimpulkan alat ED-XRF EPSILON 5 dalam keadaan stabil dan layak untuk pengujian.

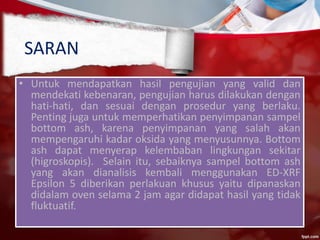

- 32. SARAN Untuk mendapatkan hasil pengujian yang valid dan mendekati kebenaran, pengujian harus dilakukan dengan hati-hati, dan sesuai dengan prosedur yang berlaku. Penting juga untuk memperhatikan penyimpanan sampel bottom ash, karena penyimpanan yang salah akan mempengaruhi kadar oksida yang menyusunnya. Bottom ash dapat menyerap kelembaban lingkungan sekitar (higroskopis). Selain itu, sebaiknya sampel bottom ash yang akan dianalisis kembali menggunakan ED-XRF Epsilon 5 diberikan perlakuan khusus yaitu dipanaskan didalam oven selama 2 jam agar didapat hasil yang tidak fluktuatif.
