Amazon SimpleWorkflowのご紹介
Download as pptx, pdf0 likes1,090 views
デモのソースコードは https://github.com/c9katayama/AWSSampleAndDemo にあります。
Amazon SimpleWorkflowのご紹介
- 1. Amazon Simple Workflow アマゾン データ サービス ジャパン 株式会社 ソリューションアーキテクト 片山 暁雄

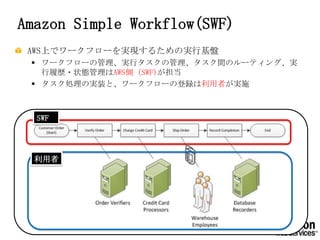

- 2. Amazon Simple Workflow(SWF) AWS上でワークフローを実現するための実行基盤 ? ワークフローの管理、実行タスクの管理、タスク間のルーティング、実 行履歴?状態管理はAWS側（SWF)が担当 ? タスク処理の実装と、ワークフローの登録は利用者が実施 SWF 利用者

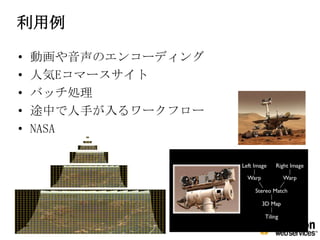

- 3. 利用例 ? 動画や音声のエンコーディング ? 人気Eコマースサイト ? バッチ処理 ? 途中で人手が入るワークフローらないと進まないような処理 ? NASA

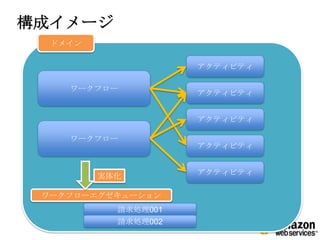

- 4. 構成イメージ ドメイン アクティビティ ワークフロー アクティビティ アクティビティ ワークフロー アクティビティ 実体化 アクティビティ ワークフローエグゼキューション 請求処理001 請求処理002

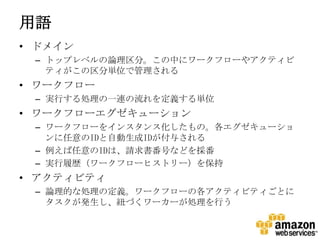

- 5. 用語 ? ドメイン – トップレベルの論理区分。この中にワークフローやアクティビ ティがこの区分単位で管理される ? ワークフロー – 実行する処理の一連の流れを定義する単位 ? ワークフローエグゼキューション – ワークフローをインスタンス化したもの。各エグゼキューショ ンに任意のIDと自動生成IDが付与される – 例えば任意のIDは、請求書番号などを採番 – 実行履歴（ワークフローヒストリー）を保持 ? アクティビティ – 論理的な処理の定義。ワークフローの各アクティビティごとに タスクが発生し、紐づくワーカーが処理を行う

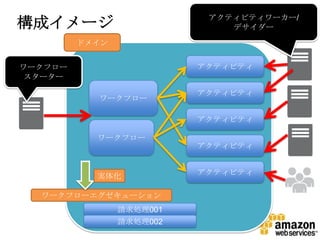

- 6. アクティビティワーカー/ 構成イメージ デサイダー ドメイン ワークフロー アクティビティ スターター アクティビティ ワークフロー アクティビティ ワークフロー アクティビティ 実体化 アクティビティ ワークフローエグゼキューション 請求処理001 請求処理002

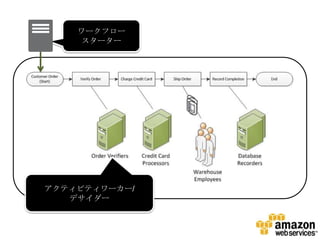

- 7. ワークフロー スターター アクティビティワーカー/ デサイダー

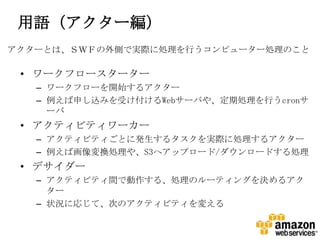

- 8. 用語（アクター編） アクターとは、ワークフロー内で実際に動作するコンピューター処理のこと アクターとは、ＳＷＦの外側で実際に処理を行うコンピューター処理のこと ? ワークフロースターター – ワークフローを開始するアクター – 例えば申し込みを受け付けるWebサーバや、定期処理を行うcronサ ーバ ? アクティビティワーカー – アクティビティごとに発生するタスクを実際に処理するアクター – 例えば画像変換処理や、S3へアップロード/ダウンロードする処理 ? デサイダー – アクティビティ間で動作する、処理のルーティングを決めるアク ター – 状況に応じて、次のアクティビティを変える

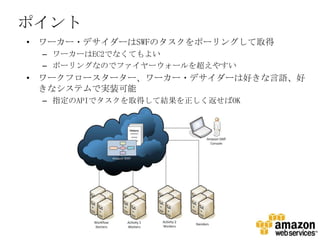

- 10. ポイント ? ワーカー?デサイダーはSWFのタスクをポーリングして取得 – ワーカーはEC2でなくてもよい – ポーリングなのでファイヤーウォールを超えやすい ? ワークフロースターター、ワーカー?デサイダーは好きな言語、好 きなシステムで実装可能 – 指定のAPIでタスクを取得して結果を正しく返せばOK

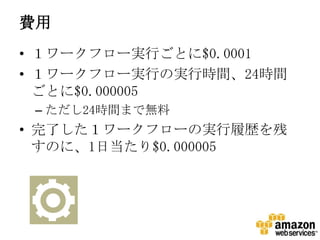

- 11. 費用 ? １ワークフロー実行ごとに$0.0001 ? １ワークフロー実行の実行時間、24時間 ごとに$0.000005 – ただし24時間まで無料 ? 完了した１ワークフローの実行履歴を残 すのに、1日当たり$0.000005

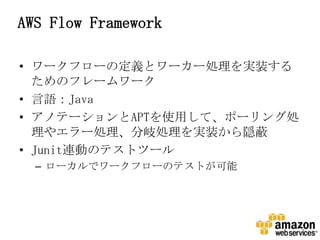

- 13. AWS Flow Framework ? ワークフローの定義とワーカー処理を実装する ためのフレームワーク ? 言語：Java ? アノテーションとAPTを使用して、ポーリング処 理やエラー処理、分岐処理を実装から隠蔽 ? Junit連動のテストツール – ローカルでワークフローのテストが可能

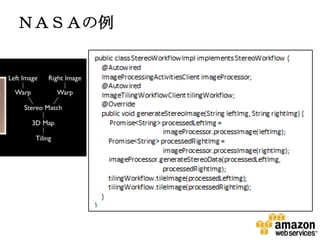

- 14. ＮＡＳＡの例

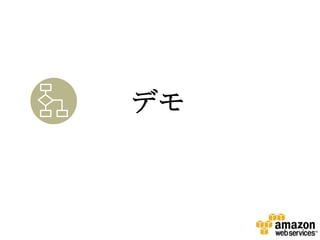

- 15. デモ

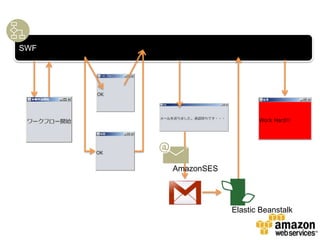

- 16. SWF AmazonSES Elastic Beanstalk

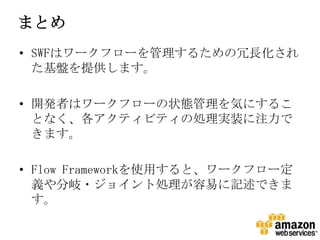

- 17. まとめ ? SWFはワークフローを管理するための冗長化され た基盤を提供します。 ? 開発者はワークフローの状態管理を気にするこ となく、各アクティビティの処理実装に注力で きます。 ? Flow Frameworkを使用すると、ワークフロー定 義や分岐?ジョイント処理が容易に記述できま す。
