- 1. JARINGAN KOMPUTER Hendra Di Kesuma, S.Kom., M.Cs. hendra.dikesuma@gmail.com STMIK BINA NUSANTARA JAYA

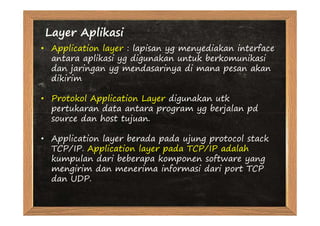

- 2. Layer Aplikasi Application layer : lapisan yg menyediakan interface antara aplikasi yg digunakan untuk berkomunikasi dan jaringan yg mendasarinya di mana pesan akan dikirim Protokol Application Layer digunakan utk pertukaran data antara program yg berjalan pd source dan host tujuan. Application layer berada pada ujung protocol stack TCP/IP. Application layer pada TCP/IP adalah kumpulan dari beberapa komponen software yang mengirim dan menerima informasi dari port TCP dan UDP.

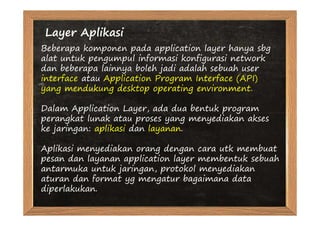

- 3. Layer Aplikasi Beberapa komponen pada application layer hanya sbg alat untuk pengumpul informasi konfigurasi network dan beberapa lainnya boleh jadi adalah sebuah user interface atau Application Program Interface (API) yang mendukung desktop operating environment. Dalam Application Layer, ada dua bentuk program perangkat lunak atau proses yang menyediakan akses ke jaringan: aplikasi dan layanan. Aplikasi menyediakan orang dengan cara utk membuat pesan dan layanan application layer membentuk sebuah antarmuka untuk jaringan, protokol menyediakan aturan dan format yg mengatur bagaimana data diperlakukan.

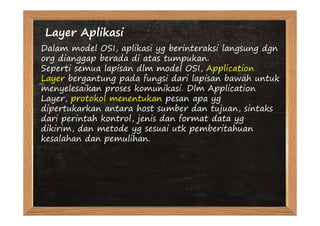

- 4. Layer Aplikasi Dalam model OSI, aplikasi yg berinteraksi langsung dgn org dianggap berada di atas tumpukan. Seperti semua lapisan dlm model OSI, Application Layer bergantung pada fungsi dari lapisan bawah untuk menyelesaikan proses komunikasi. Dlm Application Layer, protokol menentukan pesan apa yg dipertukarkan antara host sumber dan tujuan, sintaks dari perintah kontrol, jenis dan format data yg dikirim, dan metode yg sesuai utk pemberitahuan kesalahan dan pemulihan.

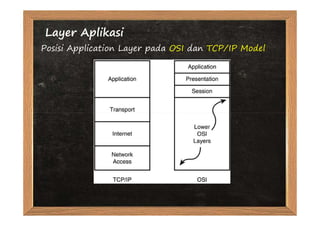

- 5. Layer Aplikasi Posisi Application Layer pada OSI dan TCP/IP Model

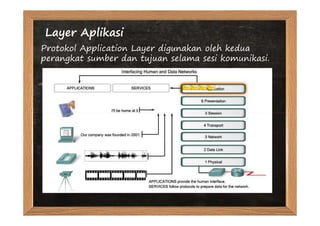

- 6. Layer Aplikasi Protokol Application Layer digunakan oleh kedua perangkat sumber dan tujuan selama sesi komunikasi.

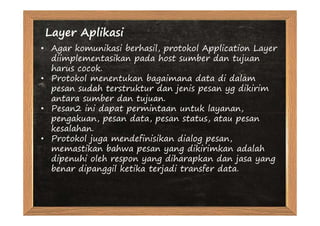

- 7. Layer Aplikasi Agar komunikasi berhasil, protokol Application Layer diimplementasikan pada host sumber dan tujuan harus cocok. Protokol menentukan bagaimana data di dalam pesan sudah terstruktur dan jenis pesan yg dikirim antara sumber dan tujuan. Pesan2 ini dapat permintaan untuk layanan, pengakuan, pesan data, pesan status, atau pesan kesalahan. Protokol juga mendefinisikan dialog pesan, memastikan bahwa pesan yang dikirimkan adalah dipenuhi oleh respon yang diharapkan dan jasa yang benar dipanggil ketika terjadi transfer data.

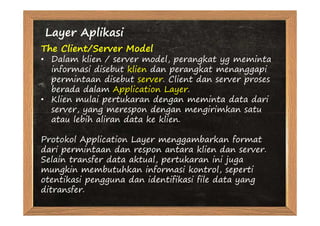

- 8. Layer Aplikasi The Client/Server Model Dalam klien / server model, perangkat yg meminta informasi disebut klien dan perangkat menanggapi permintaan disebut server. Client dan server proses berada dalam Application Layer. Klien mulai pertukaran dengan meminta data dari server, yang merespon dengan mengirimkan satu atau lebih aliran data ke klien. Protokol Application Layer menggambarkan format dari permintaan dan respon antara klien dan server. Selain transfer data aktual, pertukaran ini juga mungkin membutuhkan informasi kontrol, seperti otentikasi pengguna dan identifikasi file data yang ditransfer.

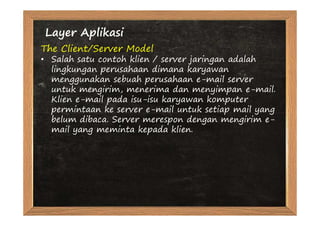

- 9. Layer Aplikasi The Client/Server Model Salah satu contoh klien / server jaringan adalah lingkungan perusahaan dimana karyawan menggunakan sebuah perusahaan e-mail server untuk mengirim, menerima dan menyimpan e-mail. Klien e-mail pada isu-isu karyawan komputer permintaan ke server e-mail untuk setiap mail yang belum dibaca. Server merespon dengan mengirim e- mail yang meminta kepada klien.
- 10. Layer Aplikasi The Client/Server Model Transfer data dari client ke server disebut sebagai meng-upload dan data dari server ke klien sebagai download.
- 11. Layer Aplikasi The Client/Server Model Transfer data dari client ke server disebut sebagai meng-upload dan data dari server ke klien sebagai download.

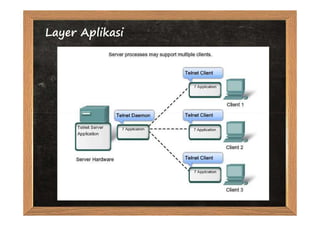

- 12. Layer Aplikasi

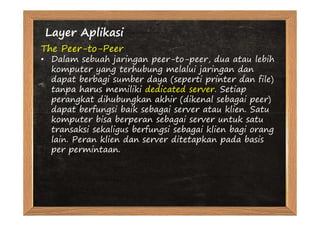

- 13. Layer Aplikasi The Peer-to-Peer Dalam sebuah jaringan peer-to-peer, dua atau lebih komputer yang terhubung melalui jaringan dan dapat berbagi sumber daya (seperti printer dan file) tanpa harus memiliki dedicated server. Setiap perangkat dihubungkan akhir (dikenal sebagai peer) dapat berfungsi baik sebagai server atau klien. Satu komputer bisa berperan sebagai server untuk satu transaksi sekaligus berfungsi sebagai klien bagi orang lain. Peran klien dan server ditetapkan pada basis per permintaan.

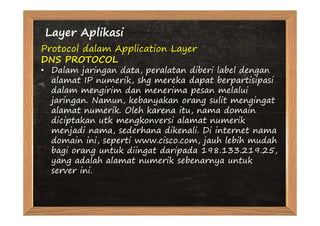

- 14. Layer Aplikasi Protocol dalam Application Layer DNS PROTOCOL Dalam jaringan data, peralatan diberi label dengan alamat IP numerik, shg mereka dapat berpartisipasi dalam mengirim dan menerima pesan melalui jaringan. Namun, kebanyakan orang sulit mengingat alamat numerik. Oleh karena itu, nama domain diciptakan utk mengkonversi alamat numerik menjadi nama, sederhana dikenali. Di internet nama domain ini, seperti www.cisco.com, jauh lebih mudah bagi orang untuk diingat daripada 198.133.219.25, yang adalah alamat numerik sebenarnya untuk server ini.

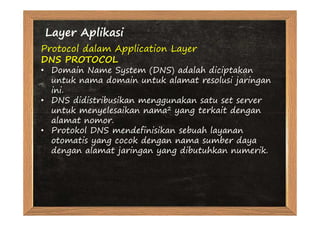

- 15. Layer Aplikasi Protocol dalam Application Layer DNS PROTOCOL Domain Name System (DNS) adalah diciptakan untuk nama domain untuk alamat resolusi jaringan ini. DNS didistribusikan menggunakan satu set server untuk menyelesaikan nama2 yang terkait dengan alamat nomor. Protokol DNS mendefinisikan sebuah layanan otomatis yang cocok dengan nama sumber daya dengan alamat jaringan yang dibutuhkan numerik.

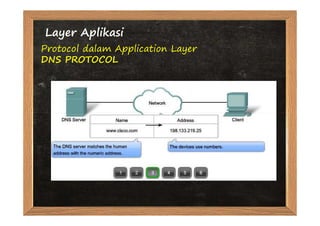

- 16. Layer Aplikasi Protocol dalam Application Layer DNS PROTOCOL

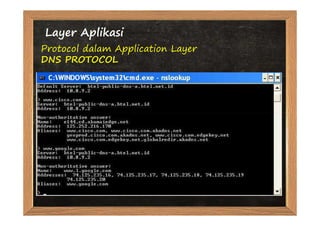

- 17. Layer Aplikasi Protocol dalam Application Layer DNS PROTOCOL

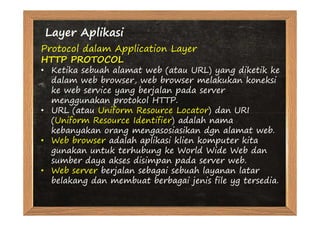

- 18. Layer Aplikasi Protocol dalam Application Layer HTTP PROTOCOL Ketika sebuah alamat web (atau URL) yang diketik ke dalam web browser, web browser melakukan koneksi ke web service yang berjalan pada server menggunakan protokol HTTP. URL (atau Uniform Resource Locator) dan URI (Uniform Resource Identifier) adalah nama kebanyakan orang mengasosiasikan dgn alamat web. Web browser adalah aplikasi klien komputer kita gunakan untuk terhubung ke World Wide Web dan sumber daya akses disimpan pada server web. Web server berjalan sebagai sebuah layanan latar belakang dan membuat berbagai jenis file yg tersedia.

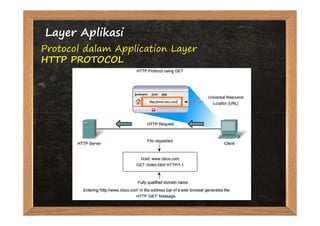

- 19. Layer Aplikasi Protocol dalam Application Layer HTTP PROTOCOL

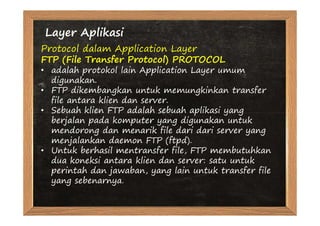

- 20. Layer Aplikasi Protocol dalam Application Layer FTP (File Transfer Protocol) PROTOCOL adalah protokol lain Application Layer umum digunakan. FTP dikembangkan untuk memungkinkan transfer file antara klien dan server. Sebuah klien FTP adalah sebuah aplikasi yang berjalan pada komputer yang digunakan untuk mendorong dan menarik file dari dari server yang menjalankan daemon FTP (ftpd). Untuk berhasil mentransfer file, FTP membutuhkan dua koneksi antara klien dan server: satu untuk perintah dan jawaban, yang lain untuk transfer file yang sebenarnya.
- 21. Layer Aplikasi Protocol dalam Application Layer FTP (File Transfer Protocol) PROTOCOL
