NAMA : 1. LUSIA D.W.
(3443)
2. MUH. DWI Y. (3447)
3. NIKO J. (3452)
SMK N 2 SRAGEN
PRESENTASI MIKROTIK

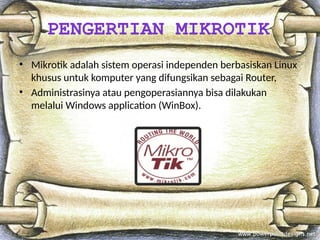

• Mikrotik adalah sistem operasi independen berbasiskan Linux
khusus untuk komputer yang difungsikan sebagai Router,
• Administrasinya atau pengoperasiannya bisa dilakukan
melalui Windows application (WinBox).
PENGERTIAN MIKROTIK

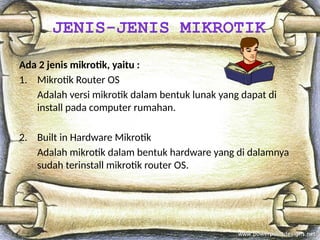

Ada 2 jenis mikrotik, yaitu :
1. Mikrotik Router OS
Adalah versi mikrotik dalam bentuk lunak yang dapat di
install pada computer rumahan.
2. Built in Hardware Mikrotik
Adalah mikrotik dalam bentuk hardware yang di dalamnya
sudah terinstall mikrotik router OS.
JENIS-JENIS MIKROTIK

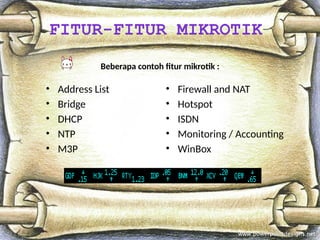

Beberapa contoh fitur mikrotik :
• Address List
• Bridge
• DHCP
• NTP
• M3P
• Firewall and NAT
• Hotspot
• ISDN
• Monitoring / Accounting
• WinBox
FITUR-FITUR MIKROTIK

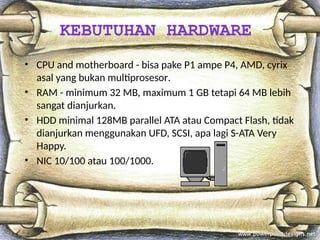

• CPU and motherboard - bisa pake P1 ampe P4, AMD, cyrix
asal yang bukan multiprosesor.
• RAM - minimum 32 MB, maximum 1 GB tetapi 64 MB lebih
sangat dianjurkan.
• HDD minimal 128MB parallel ATA atau Compact Flash, tidak
dianjurkan menggunakan UFD, SCSI, apa lagi S-ATA Very
Happy.
• NIC 10/100 atau 100/1000.
KEBUTUHAN HARDWARE

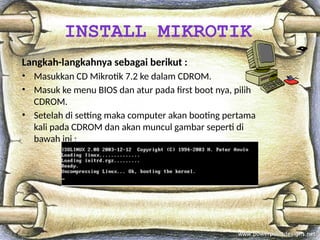

Langkah-langkahnya sebagai berikut :
• Masukkan CD Mikrotik 7.2 ke dalam CDROM.
• Masuk ke menu BIOS dan atur pada first boot nya, pilih
CDROM.
• Setelah di setting maka computer akan booting pertama
kali pada CDROM dan akan muncul gambar seperti di
bawah ini :
INSTALL MIKROTIK

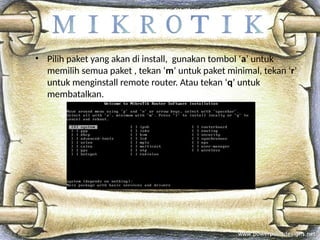

• Pilih paket yang akan di install, gunakan tombol ‘a’ untuk
memilih semua paket , tekan ‘m’ untuk paket minimal, tekan ‘r’
untuk menginstall remote router. Atau tekan ‘q’ untuk
membatalkan.

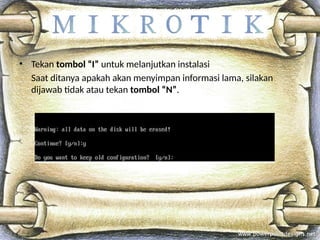

• Tekan tombol “I” untuk melanjutkan instalasi
Saat ditanya apakah akan menyimpan informasi lama, silakan
dijawab tidak atau tekan tombol “N”.

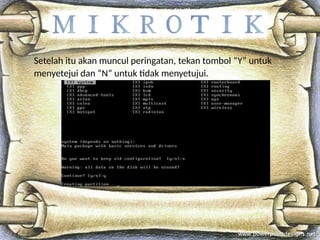

Setelah itu akan muncul peringatan, tekan tombol “Y” untuk
menyetejui dan “N” untuk tidak menyetujui.

• jika muncul seperti gambar dibawah ini maka proses instalasi telah
selesai. Keluarkan CD mikrotik anda, setelah itu tekan enter untuk
merestart komputer anda secara otomatis.

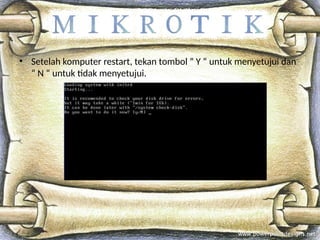

• Setelah komputer restart, tekan tombol “ Y “ untuk menyetujui dan
“ N “ untuk tidak menyetujui.

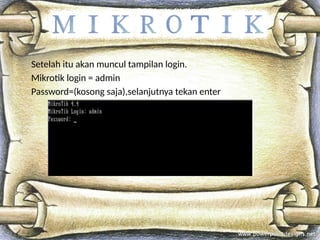

Setelah itu akan muncul tampilan login.
Mikrotik login = admin
Password=(kosong saja),selanjutnya tekan enter

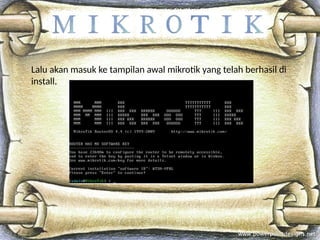

Lalu akan masuk ke tampilan awal mikrotik yang telah berhasil di
install.

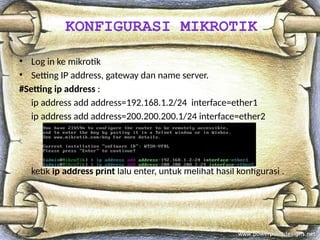

• Log in ke mikrotik
• Setting IP address, gateway dan name server.
#Setting ip address :
ip address add address=192.168.1.2/24 interface=ether1
ip address add address=200.200.200.1/24 interface=ether2
ketik ip address print lalu enter, untuk melihat hasil konfigurasi .
KONFIGURASI MIKROTIK

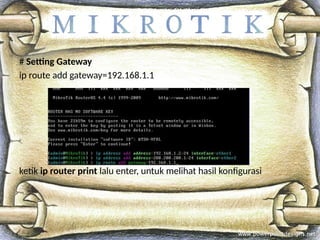

# Setting Gateway
ip route add gateway=192.168.1.1
ketik ip router print lalu enter, untuk melihat hasil konfigurasi

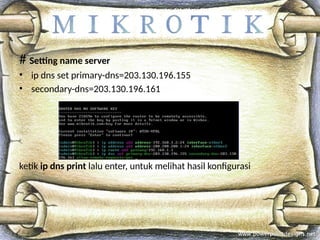

# Setting name server
• ip dns set primary-dns=203.130.196.155
• secondary-dns=203.130.196.161
ketik ip dns print lalu enter, untuk melihat hasil konfigurasi

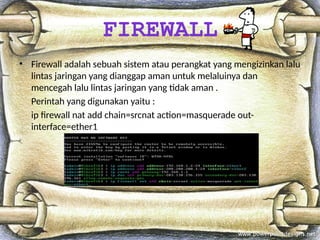

• Firewall adalah sebuah sistem atau perangkat yang mengizinkan lalu
lintas jaringan yang dianggap aman untuk melaluinya dan
mencegah lalu lintas jaringan yang tidak aman .
Perintah yang digunakan yaitu :
ip firewall nat add chain=srcnat action=masquerade out-
interface=ether1
FIREWALL

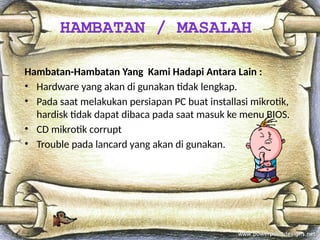

Hambatan-Hambatan Yang Kami Hadapi Antara Lain :
• Hardware yang akan di gunakan tidak lengkap.
• Pada saat melakukan persiapan PC buat installasi mikrotik,
hardisk tidak dapat dibaca pada saat masuk ke menu BIOS.
• CD mikrotik corrupt
• Trouble pada lancard yang akan di gunakan.
HAMBATAN / MASALAH

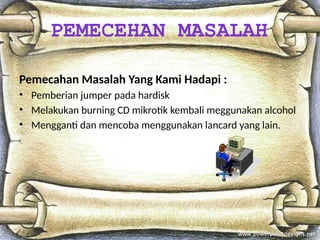

Pemecahan Masalah Yang Kami Hadapi :
• Pemberian jumper pada hardisk
• Melakukan burning CD mikrotik kembali meggunakan alcohol
• Mengganti dan mencoba menggunakan lancard yang lain.
PEMECEHAN MASALAH

SEKEDAR SARAN DARI KAMI
• Jangan gunakan komputer utama.
• Atau gunakanlah winbox

SEKIAN
DAN
TERIMA KASIH
WASSALAMU’ALAIKUM WR.WB
