Kajian ini menganalisis transformasi penjalaran gelombang di Pantai Tapak Paderi Kota Bengkulu melalui pengukuran lapangan dan simulasi model. Hasil pengukuran menunjukkan tinggi gelombang 1,6 m dan periode 7,75 detik. Simulasi menunjukkan gelombang tertinggi terjadi pada musim timur dan peralihan II dengan tinggi masing-masing 2,23 m dan 2 m. Gelombang berasal dari barat laut dan selatan. Simulasi menunjukkan refraksi
Jurnal May Trio Vimeris K2E009082
- 1. Kajian Refraksi-Difraksi dan Transformasi Penjalaran Gelombang Laut di Perairan Pantai Tapak Paderi Kota Bengkulu May Trio Vimeris, Denny Nugroho S1 , Wahyu Budi S2 1 Program Studi Oseanografi, Jurusan Ilmu Kelautan, Fakultas Perikanan dan Ilmu Kelautan, Semarang 2 Pusat Penelitian Oseanografi, Lembaga Ilmu Pengetahuan Indonesia, Jakarta Email: dennysugianto@yahoo.com, wahyuudisetyawan@gmail.com, maytriovimeris@outlook.co.id Abstrak Pantai Tapak Paderi Kota Bengkulu merupakan pantai yang telah beralih fungsi dari kawasan pelabuhan menjadi kawasan pantai wisata akibat kurangnya informasi terkait penjalaran gelombang laut di perairannya. Tujuan penelitian ini untuk mendapatkan informasi transformasi penjalaran gelombang terkait refraksi dan difraksi gelombang di perairan Tapak Paderi Kota Bengkulu berdasarkan jalur pengamatan. Proses pengolahan data terdiri dari konversi gelombang per musim dari data angin 10 tahun dan proses model simulasi penjalaran gelombang menggunakan BOUSS2D dari program Surface Water Modeling System 11. Hasil pengukuran lapangan selama tiga hari di perairan Tapak Paderi menghasilkan tinggi signifikan 1,6 m dan periode signifikan 7,75 s. Hasil konversi angin menggunakan metode SMB mengasilkan resume data gelombang per musim selama sepuluh tahun. Gelombang signifikan tertinggi di perairan Tapak Paderi terjadi pada musim Timur dan peralihan II, masing-masing memiliki tinggi signifikan 2,23 m dan 2,0 m dengan periode signifikan 7,12 s dan 7,0. Gelombang di perairan Tapak Paderi memiliki dua arah datang dominan, yakni gelombang datang dari kelompok fetch barat laut dan kelompok fetch selatan. Hasil analisis simulasi model berdasarkan jalur pengamatan menunjukkan bahwa gelombang mengalami refraksi di jalur pengamatan 1, mengalami difraksi setelah adanya Gosong Patasembilan di jalur pengamatan 2, mengalami difraksi setelah adanya anak Gosong Patasembilan dan konvergensi gelombang pada Tanjung Pantai Tapak Paderi di jalur pengamatan 3, mengalami konvergensi pada daerah tanjung dan divergensi pada daerah teluk di jalur pengamatan 4. Sedangkan untuk tinggi gelombang terendah sebesar 0,29 m terjadi pada musim peralihan II pada titik pengamatan di belakang ujung bangunan pantai Tapak Paderi. Kata Kunci : Konversi Gelombang, Penjalaran Gelombang, Perairan Pantai Tapak Paderi Abstract Tapak Paderi Beach is a tourism area located in Bengkulu City. It was a port area but because the lack of information related to wave propagation, it changed into tourism area. The purpose of this study was to gain information about transformation in wave propagation,wave refraction and wave diffraction in Tapak Paderi water. Data processing consists of converting 10 years wind data using SMB method and simulating wave propagation using Surface water Modelling System (SMS) module Bouss 2D. The field measurement in three days time showed the significant wave height 1,6 m dan significant wave period 7,75 s. Wind data conversion gave 10 years seasonal wave data and showed the highest significant wave height happen in east and second transition monsoon season. The east monsoon season has 2,23 m significant wave height and 7,12 s significant wave period, meanwhile the second transition monsoon season has 2,0 m significant wave height and 7,0 s significant wave period. The wave propagation comes in two dominant direction, from south and northwest fetch groups. Wave model simulation is analyzed by observation route. Wave refraction happen in route 1, wave diffraction happen after going across Patasembilan sandbar in route 2 and Patasembilan sub-sandbar, wave convergence happen in Tapak Paderi cape in route 3 and wave divergence happen in route 4 around the bay area. The lowest wave height (0,29 m) happen in second transitional monsoon season around the Tapak Paderi coastal building. Keywords : Wave Conversion, Wave Propagation, Tapak Paderi Beach

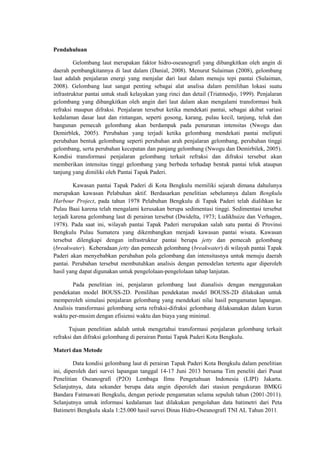

- 2. Pendahuluan Gelombang laut merupakan faktor hidro-oseanografi yang dibangkitkan oleh angin di daerah pembangkitannya di laut dalam (Danial, 2008). Menurut Sulaiman (2008), gelombang laut adalah penjalaran energi yang menjalar dari laut dalam menuju tepi pantai (Sulaiman, 2008). Gelombang laut sangat penting sebagai alat analisa dalam pemilihan lokasi suatu infrastruktur pantai untuk studi kelayakan yang rinci dan detail (Triatmodjo, 1999). Penjalaran gelombang yang dibangkitkan oleh angin dari laut dalam akan mengalami transformasi baik refraksi maupun difraksi. Penjalaran tersebut ketika mendekati pantai, sebagai akibat variasi kedalaman dasar laut dan rintangan, seperti gosong, karang, pulau kecil, tanjung, teluk dan bangunan pemecah gelombang akan berdampak pada penurunan intensitas (Nwogu dan Demirblek, 2005). Perubahan yang terjadi ketika gelombang mendekati pantai meliputi perubahan bentuk gelombang seperti perubahan arah penjalaran gelombang, perubahan tinggi gelombang, serta perubahan kecepatan dan panjang gelombang (Nwogu dan Demirbilek, 2005). Kondisi transformasi penjalaran gelombang terkait refraksi dan difraksi tersebut akan memberikan intensitas tinggi gelombang yang berbeda terhadap bentuk pantai teluk ataupun tanjung yang dimiliki oleh Pantai Tapak Paderi. Kawasan pantai Tapak Paderi di Kota Bengkulu memiliki sejarah dimana dahulunya merupakan kawasan Pelabuhan aktif. Berdasarkan penelitian sebelumnya dalam Bengkulu Harbour Project, pada tahun 1978 Pelabuhan Bengkulu di Tapak Paderi telah dialihkan ke Pulau Baai karena telah mengalami kerusakan berupa sedimentasi tinggi. Sedimentasi tersebut terjadi karena gelombang laut di perairan tersebut (Dwidelta, 1973; Ludikhuize dan Verhagen, 1978). Pada saat ini, wilayah pantai Tapak Paderi merupakan salah satu pantai di Provinsi Bengkulu Pulau Sumatera yang dikembangkan menjadi kawasan pantai wisata. Kawasan tersebut dilengkapi dengan infrastruktur pantai berupa jetty dan pemecah gelombang (breakwater). Keberadaan jetty dan pemecah gelombang (breakwater) di wilayah pantai Tapak Paderi akan menyebabkan perubahan pola gelombang dan intensitasnya untuk menuju daerah pantai. Perubahan tersebut membutuhkan analisis dengan pemodelan tertentu agar diperoleh hasil yang dapat digunakan untuk pengelolaan-pengelolaan tahap lanjutan. Pada penelitian ini, penjalaran gelombang laut dianalisis dengan menggunakan pendekatan model BOUSS-2D. Pemilihan pendekatan model BOUSS-2D dilakukan untuk memperoleh simulasi penjalaran gelombang yang mendekati nilai hasil pengamatan lapangan. Analisis transformasi gelombang serta refraksi-difraksi gelombang dilaksanakan dalam kurun waktu per-musim dengan efisiensi waktu dan biaya yang minimal. Tujuan penelitian adalah untuk mengetahui transformasi penjalaran gelombang terkait refraksi dan difraksi gelombang di perairan Pantai Tapak Paderi Kota Bengkulu. Materi dan Metode Data kondisi gelombang laut di perairan Tapak Paderi Kota Bengkulu dalam penelitian ini, diperoleh dari survei lapangan tanggal 14-17 Juni 2013 bersama Tim peneliti dari Pusat Penelitian Oseanografi (P2O) Lembaga Ilmu Pengetahuan Indonesia (LIPI) Jakarta. Selanjutnya, data sekunder berupa data angin diperoleh dari stasiun pengukuran BMKG Bandara Fatmawati Bengkulu, dengan periode pengamatan selama sepuluh tahun (2001-2011). Selanjutnya untuk informasi kedalaman laut dilakukan pengolahan data batimetri dari Peta Batimetri Bengkulu skala 1:25.000 hasil survei Dinas Hidro-Oseanografi TNI AL Tahun 2011.

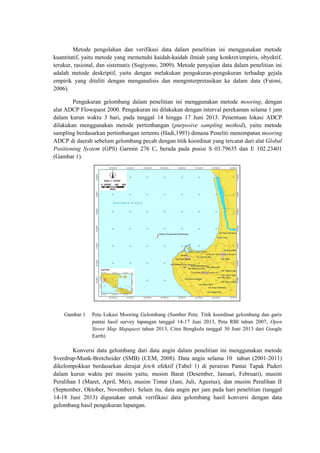

- 3. Metode pengolahan dan verifikasi data dalam penelitian ini menggunakan metode kuantitatif, yaitu metode yang memenuhi kaidah-kaidah ilmiah yang konkret/empiris, obyektif, terukur, rasional, dan sistematis (Sugiyono, 2009). Metode penyajian data dalam penelitian ini adalah metode deskriptif, yaitu dengan melakukan pengukuran-pengukuran terhadap gejala empirik yang diteliti dengan menganalisis dan menginterpretasikan ke dalam data (Fatoni, 2006). Pengukuran gelombang dalam penelitian ini menggunakan metode mooring, dengan alat ADCP Flowquest 2000. Pengukuran ini dilakukan dengan interval perekaman selama 1 jam dalam kurun waktu 3 hari, pada tanggal 14 hingga 17 Juni 2013. Penentuan lokasi ADCP dilakukan menggunakan metode pertimbangan (purposive sampling method), yaitu metode sampling berdasarkan pertimbangan tertentu (Hadi,1993) dimana Peneliti menempatan mooring ADCP di daerah sebelum gelombang pecah dengan titik koordinat yang tercatat dari alat Global Positioning System (GPS) Garmin 276 C, berada pada posisi S 03.79635 dan E 102.23401 (Gambar 1). Gambar 1 Peta Lokasi Mooring Gelombang (Sumber Peta: Titik koordinat gelombang dan garis pantai hasil survey lapangan tanggal 14-17 Juni 2013, Peta RBI tahun 2007, Open Street Map Mapquest tahun 2013, Citra Bengkulu tanggal 30 Juni 2013 dari Google Earth) Konversi data gelombang dari data angin dalam penelitian ini menggunakan metode Sverdrup-Munk-Bretcheider (SMB) (CEM, 2008). Data angin selama 10 tahun (2001-2011) dikelompokkan berdasarkan derajat fetch efektif (Tabel 1) di perairan Pantai Tapak Paderi dalam kurun waktu per musim yaitu; musim Barat (Desember, Januari, Februari), musim Peralihan I (Maret, April, Mei), musim Timur (Juni, Juli, Agustus), dan musim Peralihan II (September, Oktober, November). Selain itu, data angin per jam pada hari penelitian (tanggal 14-18 Juni 2013) digunakan untuk verifikasi data gelombang hasil konversi dengan data gelombang hasil pengukuran lapangan.

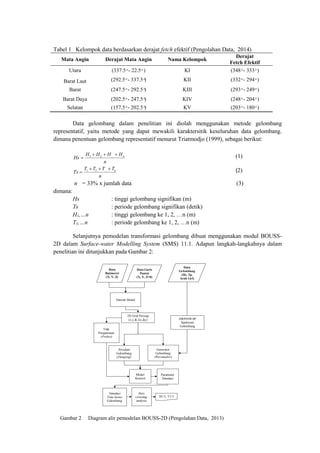

- 4. Tabel 1 Kelompok data berdasarkan derajat fetch efektif (Pengolahan Data, 2014) Mata Angin Derajat Mata Angin Nama Kelompok Derajat Fetch Efektif Utara (337.5 勇 - 22.5 勇 ) KI (348 勇 - 333 勇 ) Barat Laut (292.5 勇 - 337.5 勇) KII (332 勇 - 294 勇 ) Barat (247.5 勇 - 292.5 勇) KIII (293 勇 - 249 勇 ) Barat Daya (202.5 勇 - 247.5 勇) KIV (248 勇 - 204 勇 ) Selatan (157.5 勇 - 202.5 勇) KV (203 勇 - 180 勇 ) Data gelombang dalam penelitian ini diolah menggunakan metode gelombang representatif, yaitu metode yang dapat mewakili karaktersitik keseluruhan data gelombang. dimana penentuan gelombang representatif menurut Triatmodjo (1999), sebagai berikut: n HHHH Hs n ...21 (1) n TTTT Ts n ...21 (2) n = 33% x jumlah data (3) dimana: Hs : tinggi gelombang signifikan (m) Ts : periode gelombang signifikan (detik) H1,n : tinggi gelombang ke 1, 2, n (m) T1,n : periode gelombang ke 1, 2, n (m) Selanjutnya pemodelan transformasi gelombang dibuat menggunakan modul BOUSS- 2D dalam Surface-water Modelling System (SMS) 11.1. Adapun langkah-langkahnya dalam penelitian ini ditunjukkan pada Gambar 2: Gambar 2 Diagram alir pemodelan BOUSS-2D (Pengolahan Data, 2013) Data Batimetri (X, Y, Z) Data Garis Pantai (X, Y, Z=0) 2D Grid Persegi (x,y & x,y) Data Gelombang (Hs, Tp, Arah Gel) Daerah Model Peredam Gelombang (Dumping) Generator Gelombang (Wavemaker) Model Kontrol Parameter Simulasi JHONSWAP Spektrum Gelombang Titik Pengamatan (Probes) Simulasi Time Series Gelombang Zero crossing- analysis H1/3, T1/3

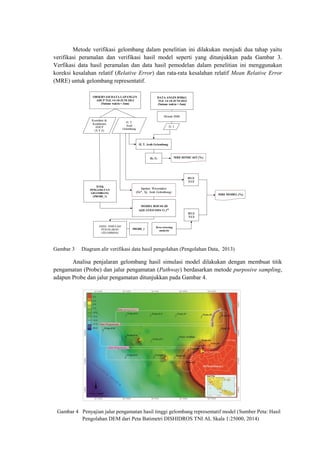

- 5. Metode verifikasi gelombang dalam penelitian ini dilakukan menjadi dua tahap yaitu verifikasi peramalan dan verifikasi hasil model seperti yang ditunjukkan pada Gambar 3. Verfikasi data hasil peramalan dan data hasil pemodelan dalam penelitian ini menggunakan koreksi kesalahan relatif (Relative Error) dan rata-rata kesalahan relatif Mean Relative Error (MRE) untuk gelombang representatif. Gambar 3 Diagram alir verifikasi data hasil pengolahan (Pengolahan Data, 2013) Analisa penjalaran gelombang hasil simulasi model dilakukan dengan membuat titik pengamatan (Probe) dan jalur pengamatan (Pathway) berdasarkan metode purposive sampling, adapun Probe dan jalur pengamatan ditunjukkan pada Gambar 4. Gambar 4 Penyajian jalur pengamatan hasil tinggi gelombang representatif model (Sumber Peta: Hasil Pengolahan DEM dari Peta Batimetri DISHIDROS TNI AL Skala 1:25000, 2014) H, T, Arah Gelombang MRE HINDCAST (%) OBSERVASI DATA LAPANGAN ADCP TGL 14-18 JUNI 2013 (Satuan waktu = Jam) DATA ANGIN BMKG TGL 14-18 JUNI2013 (Satuan waktu = Jam) Metode SMB H, T Inputan Wavemaker (Hs*, Tp, Arah Gelombang) MODEL BOUSS-2D AQUAVEO SMS 11.1* TITIK PENGAMATAN GELOMBANG (PROBE_1) Koordinat & Kedalaman ADCP (X Y Z) HASIL SIMULASI PENJALARAN GELOMBANG PROBE_1 Zero-crossing analysis MRE MODEL (%) H, T, Arah Gelombang Hs, Ts H1/3, T1/3 H1/3, T1/3

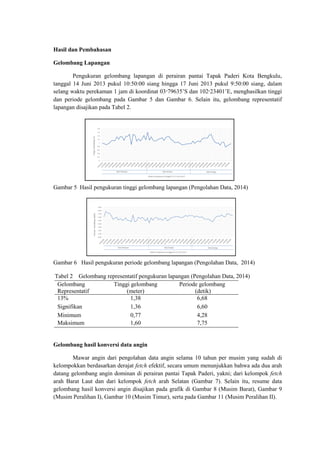

- 6. Hasil dan Pembahasan Gelombang Lapangan Pengukuran gelombang lapangan di perairan pantai Tapak Paderi Kota Bengkulu, tanggal 14 Juni 2013 pukul 10:50:00 siang hingga 17 Juni 2013 pukul 9:50:00 siang, dalam selang waktu perekaman 1 jam di koordinat 03属79635S dan 102属23401E, menghasilkan tinggi dan periode gelombang pada Gambar 5 dan Gambar 6. Selain itu, gelombang representatif lapangan disajikan pada Tabel 2. Gambar 5 Hasil pengukuran tinggi gelombang lapangan (Pengolahan Data, 2014) Gambar 6 Hasil pengukuran periode gelombang lapangan (Pengolahan Data, 2014) Tabel 2 Gelombang representatif pengukuran lapangan (Pengolahan Data, 2014) Gelombang Representatif Tinggi gelombang (meter) Periode gelombang (detik) 13% 1,38 6,68 Signifikan 1,36 6,60 Minimum 0,77 4,28 Maksimum 1,60 7,75 Gelombang hasil konversi data angin Mawar angin dari pengolahan data angin selama 10 tahun per musim yang sudah di kelompokkan berdasarkan derajat fetch efektif, secara umum menunjukkan bahwa ada dua arah datang gelombang angin dominan di perairan pantai Tapak Paderi, yakni; dari kelompok fetch arah Barat Laut dan dari kelompok fetch arah Selatan (Gambar 7). Selain itu, resume data gelombang hasil konversi angin disajikan pada grafik di Gambar 8 (Musim Barat), Gambar 9 (Musim Peralihan I), Gambar 10 (Musim Timur), serta pada Gambar 11 (Musim Peralihan II).

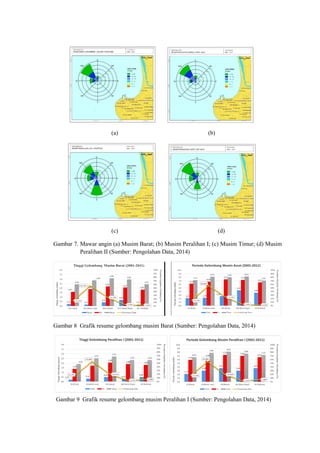

- 7. (a) (b) (c) (d) Gambar 7. Mawar angin (a) Musim Barat; (b) Musim Peralihan I; (c) Musim Timur; (d) Musim Peralihan II (Sumber: Pengolahan Data, 2014) Gambar 8 Grafik resume gelombang musim Barat (Sumber: Pengolahan Data, 2014) Gambar 9 Grafik resume gelombang musim Peralihan I (Sumber: Pengolahan Data, 2014)

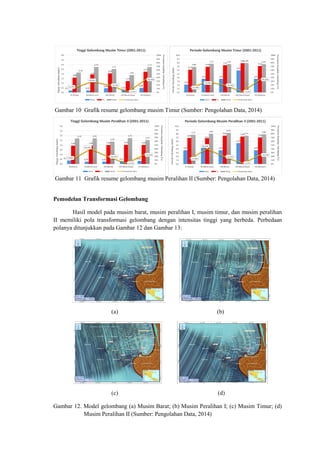

- 8. Gambar 10 Grafik resume gelombang musim Timur (Sumber: Pengolahan Data, 2014) Gambar 11 Grafik resume gelombang musim Peralihan II (Sumber: Pengolahan Data, 2014) Pemodelan Transformasi Gelombang Hasil model pada musim barat, musim peralihan I, musim timur, dan musim peralihan II memiliki pola transformasi gelombang dengan intensitas tinggi yang berbeda. Perbedaan polanya ditunjukkan pada Gambar 12 dan Gambar 13: (a) (b) (c) (d) Gambar 12. Model gelombang (a) Musim Barat; (b) Musim Peralihan I; (c) Musim Timur; (d) Musim Peralihan II (Sumber: Pengolahan Data, 2014)

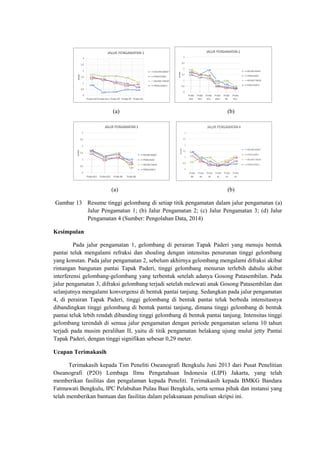

- 9. (a) (b) (a) (b) Gambar 13 Resume tinggi gelombang di setiap titik pengamatan dalam jalur pengamatan (a) Jalur Pengamatan 1; (b) Jalur Pengamatan 2; (c) Jalur Pengamatan 3; (d) Jalur Pengamatan 4 (Sumber: Pengolahan Data, 2014) Kesimpulan Pada jalur pengamatan 1, gelombang di perairan Tapak Paderi yang menuju bentuk pantai teluk mengalami refraksi dan shoaling dengan intensitas penurunan tinggi gelombang yang konstan. Pada jalur pengamatan 2, sebelum akhirnya gelombang mengalami difraksi akibat rintangan bangunan pantai Tapak Paderi, tinggi gelombang menurun terlebih dahulu akibat interferensi gelombang-gelombang yang terbentuk setelah adanya Gosong Patasembilan. Pada jalur pengamatan 3, difraksi gelombang terjadi setelah melewati anak Gosong Patasembilan dan selanjutnya mengalami konvergensi di bentuk pantai tanjung. Sedangkan pada jalur pengamatan 4, di perairan Tapak Paderi, tinggi gelombang di bentuk pantai teluk berbeda intensitasnya dibandingkan tinggi gelombang di bentuk pantai tanjung, dimana tinggi gelombang di bentuk pantai teluk lebih rendah dibanding tinggi gelombang di bentuk pantai tanjung. Intensitas tinggi gelombang terendah di semua jalur pengamatan dengan periode pengamatan selama 10 tahun terjadi pada musim peralihan II, yaitu di titik pengamatan belakang ujung mulut jetty Pantai Tapak Paderi, dengan tinggi signifikan sebesar 0,29 meter. Ucapan Terimakasih Terimakasih kepada Tim Peneliti Oseanografi Bengkulu Juni 2013 dari Pusat Penelitian Oseanografi (P2O) Lembaga Ilmu Pengetahuan Indonesia (LIPI) Jakarta, yang telah memberikan fasilitas dan pengalaman kepada Peneliti. Terimakasih kepada BMKG Bandara Fatmawati Bengkulu, IPC Pelabuhan Pulau Baai Bengkulu, serta semua pihak dan instansi yang telah memberikan bantuan dan fasilitas dalam pelaksanaan penulisan skripsi ini.

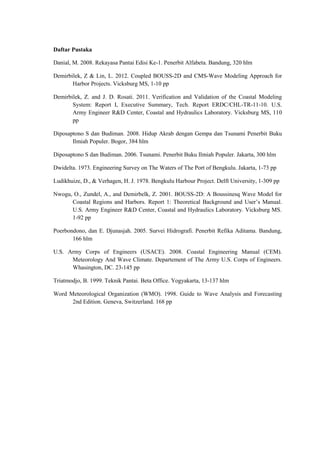

- 10. Daftar Pustaka Danial, M. 2008. Rekayasa Pantai Edisi Ke-1. Penerbit Alfabeta. Bandung, 320 hlm Demirbilek, Z & Lin, L. 2012. Coupled BOUSS-2D and CMS-Wave Modeling Approach for Harbor Projects. Vicksburg MS, 1-10 pp Demirbilek, Z. and J. D. Rosati. 2011. Verification and Validation of the Coastal Modeling System: Report I, Executive Summary, Tech. Report ERDC/CHL-TR-11-10. U.S. Army Engineer R&D Center, Coastal and Hydraulics Laboratory. Vicksburg MS, 110 pp Diposaptono S dan Budiman. 2008. Hidup Akrab dengan Gempa dan Tsunami Penerbit Buku Ilmiah Populer. Bogor, 384 hlm Diposaptono S dan Budiman. 2006. Tsunami. Penerbit Buku Ilmiah Populer. Jakarta, 300 hlm Dwidelta. 1973. Engineering Survey on The Waters of The Port of Bengkulu. Jakarta, 1-73 pp Ludikhuize, D., & Verhagen, H. J. 1978. Bengkulu Harbour Project. Delft University, 1-309 pp Nwogu, O., Zundel, A., and Demirbelk, Z. 2001. BOUSS-2D: A Boussinesq Wave Model for Coastal Regions and Harbors. Report 1: Theoretical Background and Users Manual. U.S. Army Engineer R&D Center, Coastal and Hydraulics Laboratory. Vicksburg MS. 1-92 pp Poerbondono, dan E. Djunasjah. 2005. Survei Hidrografi. Penerbit Refika Aditama. Bandung, 166 hlm U.S. Army Corps of Engineers (USACE). 2008. Coastal Engineering Manual (CEM). Meteorology And Wave Climate. Departement of The Army U.S. Corps of Engineers. Whasington, DC. 23-145 pp Triatmodjo, B. 1999. Teknik Pantai. Beta Office. Yogyakarta, 13-137 hlm Word Meteorological Organization (WMO). 1998. Guide to Wave Analysis and Forecasting 2nd Edition. Geneva, Switzerland. 168 pp
