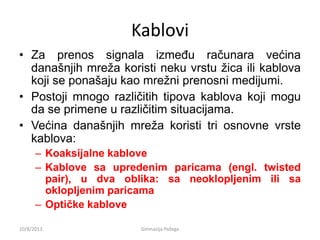

2. Kablovi
Za prenos signala izmeu raunara veina
dana邸njih mre転a koristi neku vrstu 転ica ili kablova
koji se pona邸aju kao mre転ni prenosni medijumi.
Postoji mnogo razliitih tipova kablova koji mogu
da se primene u razliitim situacijama.
Veina dana邸njih mre転a koristi tri osnovne vrste
kablova:
Koaksijalne kablove
Kablove sa upredenim paricama (engl. twisted
pair), u dva oblika: sa neoklopljenim ili sa
oklopljenim paricama
Optike kablove
10/8/2013 Gimnazija Po転ega

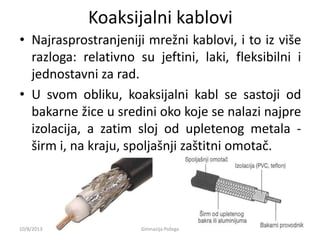

3. Koaksijalni kablovi
Najrasprostranjeniji mre転ni kablovi, i to iz vi邸e
razloga: relativno su jeftini, laki, fleksibilni i
jednostavni za rad.
U svom obliku, koaksijalni kabl se sastoji od
bakarne 転ice u sredini oko koje se nalazi najpre
izolacija, a zatim sloj od upletenog metala -
邸irm i, na kraju, spolja邸nji za邸titni omota.
10/8/2013 Gimnazija Po転ega

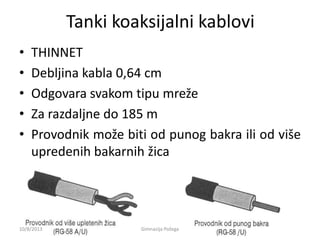

4. Tanki koaksijalni kablovi
THINNET
Debljina kabla 0,64 cm
Odgovara svakom tipu mre転e
Za razdaljne do 185 m
Provodnik mo転e biti od punog bakra ili od vi邸e
upredenih bakarnih 転ica
10/8/2013 Gimnazija Po転ega

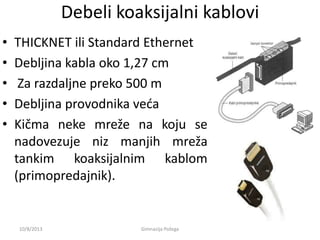

5. Debeli koaksijalni kablovi
THICKNET ili Standard Ethernet
Debljina kabla oko 1,27 cm
Za razdaljne preko 500 m
Debljina provodnika veda
Kima neke mre転e na koju se
nadovezuje niz manjih mre転a
tankim koaksijalnim kablom
(primopredajnik).
10/8/2013 Gimnazija Po転ega

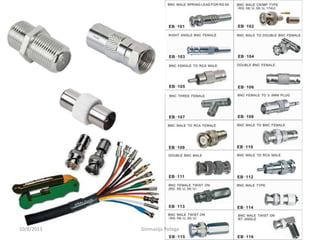

6. Pribor za koaksijalne kablove
Upotrebom BNC konektora, koaksijalni kablovi
se povezuju sa raunarima
10/8/2013 Gimnazija Po転ega

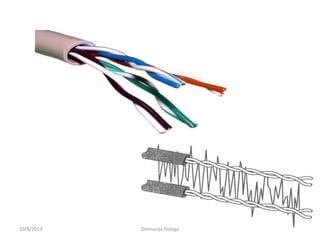

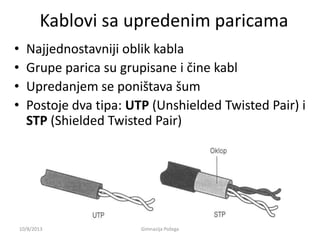

8. Kablovi sa upredenim paricama
Najjednostavniji oblik kabla
Grupe parica su grupisane i ine kabl
Upredanjem se poni邸tava 邸um
Postoje dva tipa: UTP (Unshielded Twisted Pair) i
STP (Shielded Twisted Pair)
10/8/2013 Gimnazija Po転ega

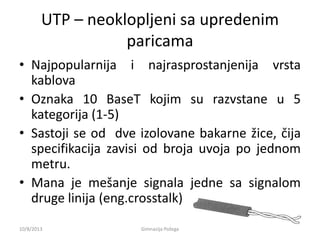

9. UTP neoklopljeni sa upredenim
paricama
Najpopularnija i najrasprostanjenija vrsta
kablova
Oznaka 10 BaseT kojim su razvstane u 5
kategorija (1-5)
Sastoji se od dve izolovane bakarne 転ice, ija
specifikacija zavisi od broja uvoja po jednom
metru.
Mana je me邸anje signala jedne sa signalom
druge linija (eng.crosstalk)
10/8/2013 Gimnazija Po転ega

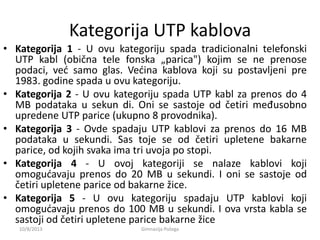

11. Kategorija UTP kablova
Kategorija 1 - U ovu kategoriju spada tradicionalni telefonski
UTP kabl (obina tele fonska parica") kojim se ne prenose
podaci, ved samo glas. Vedina kablova koji su postavljeni pre
1983. godine spada u ovu kategoriju.
Kategorija 2 - U ovu kategoriju spada UTP kabl za prenos do 4
MB podataka u sekun di. Oni se sastoje od etiri meusobno
upredene UTP parice (ukupno 8 provodnika).
Kategorija 3 - Ovde spadaju UTP kablovi za prenos do 16 MB
podataka u sekundi. Sas toje se od etiri upletene bakarne
parice, od kojih svaka ima tri uvoja po stopi.
Kategorija 4 - U ovoj kategoriji se nalaze kablovi koji
omogudavaju prenos do 20 MB u sekundi. I oni se sastoje od
etiri upletene parice od bakarne 転ice.
Kategorija 5 - U ovu kategoriju spadaju UTP kablovi koji
omogudavaju prenos do 100 MB u sekundi. I ova vrsta kabla se
sastoji od etiri upletene parice bakarne 転ice
10/8/2013 Gimnazija Po転ega

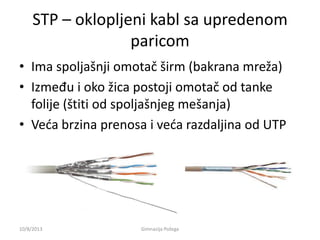

12. STP oklopljeni kabl sa upredenom
paricom
Ima spolja邸nji omota 邸irm (bakrana mre転a)
Izmeu i oko 転ica postoji omota od tanke
folije (邸titi od spolja邸njeg me邸anja)
Veda brzina prenosa i veda razdaljina od UTP
10/8/2013 Gimnazija Po転ega

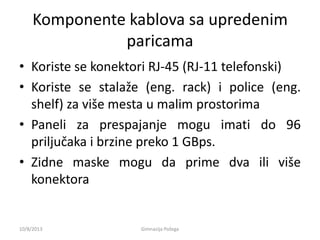

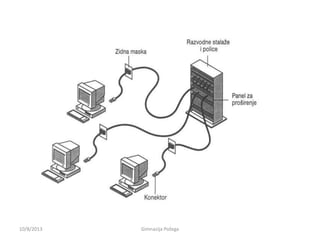

13. Komponente kablova sa upredenim
paricama

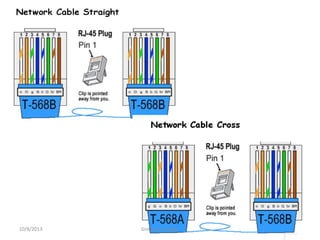

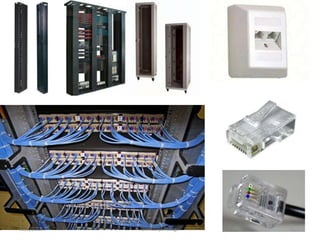

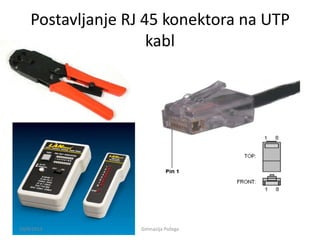

Koriste se konektori RJ-45 (RJ-11 telefonski)
Koriste se stala転e (eng. rack) i police (eng.
shelf) za vi邸e mesta u malim prostorima
Paneli za prespajanje mogu imati do 96
priljuaka i brzine preko 1 GBps.
Zidne maske mogu da prime dva ili vi邸e
konektora
10/8/2013 Gimnazija Po転ega

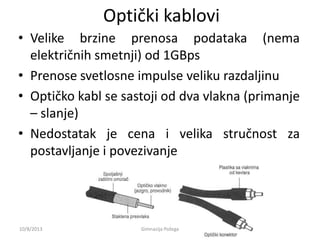

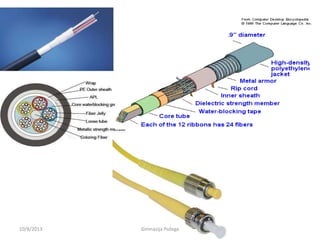

16. Optiki kablovi
Velike brzine prenosa podataka (nema
elektrinih smetnji) od 1GBps
Prenose svetlosne impulse veliku razdaljinu
Optiko kabl se sastoji od dva vlakna (primanje
slanje)
Nedostatak je cena i velika strunost za
postavljanje i povezivanje
10/8/2013 Gimnazija Po転ega

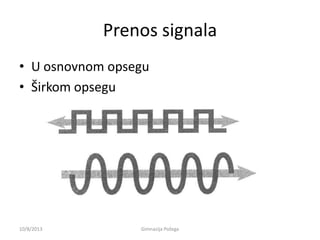

20. Prenos signala
U osnovnom opsegu
irkom opsegu
10/8/2013 Gimnazija Po転ega

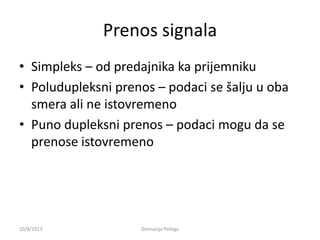

21. Prenos signala
Simpleks od predajnika ka prijemniku
Poludupleksni prenos podaci se 邸alju u oba
smera ali ne istovremeno
Puno dupleksni prenos podaci mogu da se
prenose istovremeno
10/8/2013 Gimnazija Po転ega

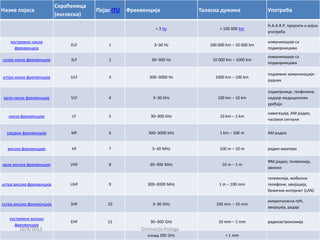

22. 舒亰亳于 仗仂舒舒
弌从舒亠仆亳舒
(亠仆亞仍亠从舒)
仂舒 ITU 个亠从于亠仆亳舒 丐舒仍舒仆舒 亟亢亳仆舒 丕仗仂亠弍舒
< 3 Hz > 100 000 km
H.A.A.R.P. 仗仗亠从亳 亳 于仗仆舒
仗仗亠弍舒
亠从亠仄仆仗 仆亳从亠
亠从于亠仆亳舒
ELF 1 330 Hz 100 000 km 10 000 km
从仗仄仆亳从舒亳亠 舒
仗仗亟仄仗仆亳舒仄舒
仗亠 仆亳从亠 亠从于亠仆亳亠 SLF 2 30300 Hz 10 000 km 1000 km
从仗仄仆亳从舒亳亠 舒
仗仗亟仄仗仆亳舒仄舒
仍舒 仆亳从亠 亠从于亠仆亳亠 ULF 3 3003000 Hz 1000 km 100 km
仗仗亟亰亠仄仆亠 从仗仄仆亳从舒亳亠 -
亟仆亳从
于仍仗 仆亳从亠 亠从于亠仆亳亠 VLF 4 330 kHz 100 km 10 km
仗仗亟仄仗仆亳亠, 亞亠仗亳亰亳从舒,
仆舒亟亰仗 仄亠亟亳亳仆从亳
亠舒舒
仆亳从亠 亠从于亠仆亳亠 LF 5 30300 kHz 10 km 1 km
仆舒于亳亞舒亳舒, 舒亟亳仗,
舒仗于仆亳 亳亞仆舒仍亳
亠亟仂亠 亠从于亠仆亳亠 MF 6 3003000 kHz 1 km 100 m 舒亟亳仗
于亳仗从亠 亠从于亠仆亳亠 HF 7 330 MHz 100 m 10 m 舒亟亳仗-舒仄舒亠亳
于仍仗 于亳仗从亠 亠从于亠仆亳亠 VHF 8 30300 MHz 10 m 1 m
个 舒亟亳仗, 亠仍亠于亳亰亳舒,
舒于亳仗仆亳
仍舒 于亳仗从亠 亠从于亠仆亳亠 UHF 9 3003000 MHz 1 m 100 mm
亠仍亠于亳亰亳舒, 仄仗弍亳仍仆亳
亠仍亠仗仆亳, 舒于亳舒亳舒,
弍亠亢亳仆亳 亳仆亠仆亠 (LAN)
仗亠 于亳仗从亠 亠从于亠仆亳亠 SHF 10 330 GHz 100 mm 10 mm
仄亳从仗舒仍舒仆舒 仗亠,
舒于亳舒亳舒, 舒亟舒
亠从亠仄仆仗 于亳仗从亠
亠从于亠仆亳亠
EHF 11 30300 GHz 10 mm 1 mm 舒亟亳仗舒仗仆仗仄亳舒
亳亰仆舒亟 300 GHz < 1 mm
