Historische bodemverontreinigingen dienen pas te worden gesaneerd indien deze een ernstige bedreiging vormen, bodemsaneringsdoelstellingen worden ge谷valueerd op basis van het BATNEEC-principe. Hoewel alle decretale saneringsverplichtingen vervuld zijn, is een duurzaam en verantwoord beheer van deze (rest)verontreinigingen aanbevolen. Sommige handelingen zoals een grondwateronttrekking be誰nvloeden een bodemverontreiniging. Of worden er zelf door be誰nvloed doordat de verontreiniging aangetrokken wordt. Behalve de milieu- en vergunningstechnische impact is een bedrijfseconomische en juridische impact niet te verwaarlozen. In opdracht van OVAM stelde Antea Group i.s.m. LDR Advocaten een praktische handleiding op voor 辿辿nieder die van plan is een grondwaterhandeling uit te voeren en een mogelijke onacceptabele impact wil voorkomen.
2015-04-23 Technische richtlijn grondwaterhandelingen - case studies

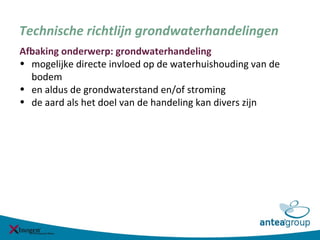

- 2. Technische richtlijn grondwaterhandelingen Afbaking onderwerp: grondwaterhandeling mogelijke directe invloed op de waterhuishouding van de bodem en aldus de grondwaterstand en/of stroming de aard als het doel van de handeling kan divers zijn

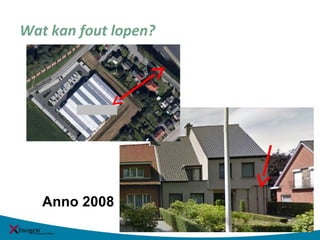

- 3. Wat kan fout lopen? Anno 2008

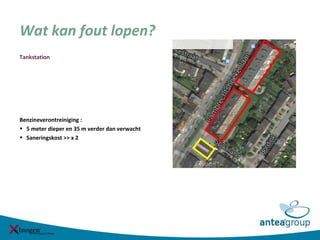

- 4. Wat kan fout lopen? Tankstation Benzineverontreiniging : 5 meter dieper en 35 m verder dan verwacht Saneringskost >> x 2

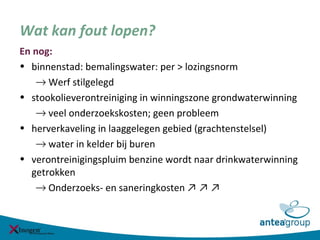

- 5. Wat kan fout lopen? En nog: binnenstad: bemalingswater: per > lozingsnorm Werf stilgelegd stookolieverontreiniging in winningszone grondwaterwinning veel onderzoekskosten; geen probleem herverkaveling in laaggelegen gebied (grachtenstelsel) water in kelder bij buren verontreinigingspluim benzine wordt naar drinkwaterwinning getrokken Onderzoeks- en saneringkosten

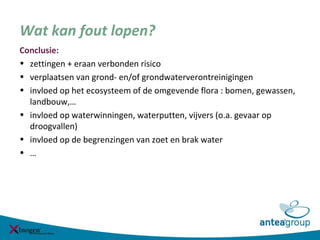

- 6. Wat kan fout lopen? Conclusie: zettingen + eraan verbonden risico verplaatsen van grond- en/of grondwaterverontreinigingen invloed op het ecosysteem of de omgevende flora : bomen, gewassen, landbouw, invloed op waterwinningen, waterputten, vijvers (o.a. gevaar op droogvallen) invloed op de begrenzingen van zoet en brak water
- 8. Technische richtlijn grondwaterhandeling Stappenplan 1) Is de geplande handeling opgenomen in de lijst met grondwaterhandelingen wie (1)? Bouwheer hoe(1)? (minimum) lijst handelingen 2) Is er een bodemverontreiniging aanwezig in de invloedstraal van de handelingen? 3) Is er een invloed van de grondwaterhandeling op de aanwezige bodemverontreiniging? 4) Kan die invloed als nadelige impact worden beoordeeld? wie (2,3,4,)? Ontwerper, bemaler, MER-deskundige, saneringsdesk,

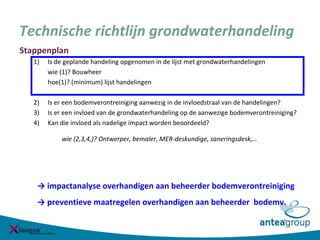

- 9. Technische richtlijn grondwaterhandeling Stappenplan 1) Is de geplande handeling opgenomen in de lijst met grondwaterhandelingen wie (1)? Bouwheer hoe(1)? (minimum) lijst handelingen 2) Is er een bodemverontreiniging aanwezig in de invloedstraal van de handelingen? 3) Is er een invloed van de grondwaterhandeling op de aanwezige bodemverontreiniging? 4) Kan die invloed als nadelige impact worden beoordeeld? wie (2,3,4,)? Ontwerper, bemaler, MER-deskundige, saneringsdesk, impactanalyse overhandigen aan beheerder bodemverontreiniging preventieve maatregelen overhandigen aan beheerder bodemv.

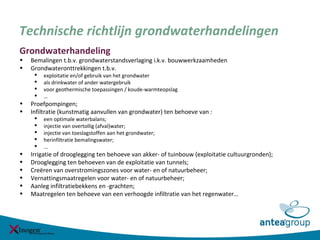

- 10. Technische richtlijn grondwaterhandelingen Grondwaterhandeling Bemalingen t.b.v. grondwaterstandsverlaging i.k.v. bouwwerkzaamheden Grondwateronttrekkingen t.b.v. exploitatie en/of gebruik van het grondwater als drinkwater of ander watergebruik voor geothermische toepassingen / koude-warmteopslag Proefpompingen; Infiltratie (kunstmatig aanvullen van grondwater) ten behoeve van : een optimale waterbalans; injectie van overtollig (afval)water; injectie van toeslagstoffen aan het grondwater; herinfiltratie bemalingswater; ... Irrigatie of drooglegging ten behoeve van akker- of tuinbouw (exploitatie cultuurgronden); Drooglegging ten behoeven van de exploitatie van tunnels; Cre谷ren van overstromingszones voor water- en of natuurbeheer; Vernattingsmaatregelen voor water- en of natuurbeheer; Aanleg infiltratiebekkens en -grachten; Maatregelen ten behoeve van een verhoogde infiltratie van het regenwater
- 11. Technische richtlijn grondwaterhandelingen Case studies

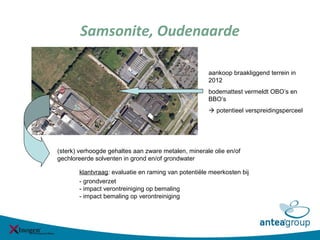

- 12. Samsonite, Oudenaarde klantvraag: evaluatie en raming van potenti谷le meerkosten bij - grondverzet - impact verontreiniging op bemaling - impact bemaling op verontreiniging aankoop braakliggend terrein in 2012 bodemattest vermeldt OBOs en BBOs potentieel verspreidingsperceel (sterk) verhoogde gehaltes aan zware metalen, minerale olie en/of gechloreerde solventen in grond en/of grondwater

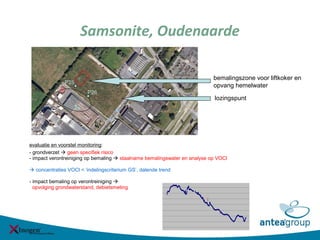

- 13. Samsonite, Oudenaarde evaluatie en voorstel monitoring: - grondverzet geen specifiek risico - impact verontreiniging op bemaling staalname bemalingswater en analyse op VOCl concentraties VOCl < indelingscriterium GS, dalende trend - impact bemaling op verontreiniging opvolging grondwaterstand, debietsmeting P25 P26 bemalingszone voor liftkoker en opvang hemelwater lozingspunt

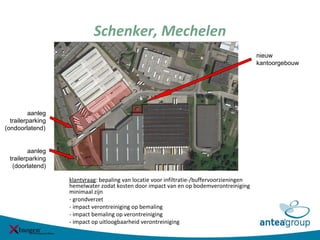

- 14. Schenker, Mechelen aanleg trailerparking (ondoorlatend) nieuw kantoorgebouw klantvraag: bepaling van locatie voor infiltratie-/buffervoorzieningen hemelwater zodat kosten door impact van en op bodemverontreiniging minimaal zijn - grondverzet - impact verontreiniging op bemaling - impact bemaling op verontreiniging - impact op uitloogbaarheid verontreiniging aanleg trailerparking (doorlatend)

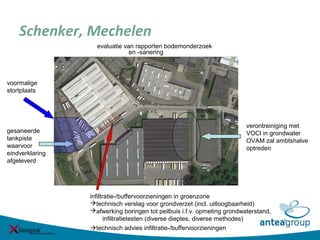

- 15. Schenker, Mechelen verontreiniging met VOCl in grondwater OVAM zal ambtshalve optreden gesaneerde tankpiste waarvoor eindverklaring afgeleverd voormalige stortplaats evaluatie van rapporten bodemonderzoek en -sanering infiltratie-/buffervoorzieningen in groenzone technisch verslag voor grondverzet (incl. uitloogbaarheid) afwerking boringen tot peilbuis i.f.v. opmeting grondwaterstand, infiltratietesten (diverse dieptes, diverse methodes) technisch advies infiltratie-/buffervoorzieningen

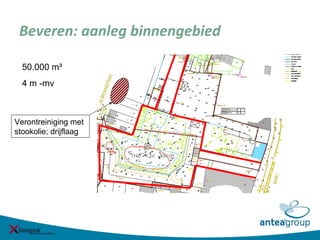

- 16. Beveren: aanleg binnengebied 50.000 m続 4 m -mv Verontreiniging met stookolie; drijflaag

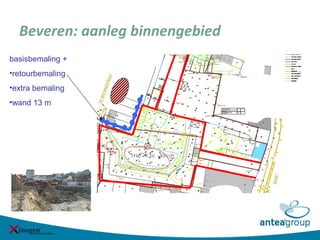

- 17. Beveren: aanleg binnengebied basisbemaling + retourbemaling extra bemaling wand 13 m

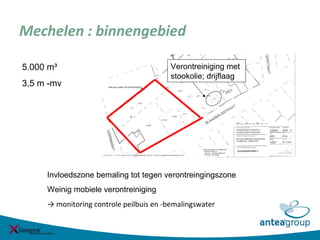

- 18. Mechelen : binnengebied 5.000 m続 3,5 m -mv Verontreiniging met stookolie; drijflaag Invloedszone bemaling tot tegen verontreingingszone Weinig mobiele verontreiniging monitoring controle peilbuis en -bemalingswater
- 19. Mechelen : binnengebied 5.000 m続 3,5 m -mv Verontreiniging met stookolie; drijflaag Invloedszone bemaling tot tegen verontreingingszone Weinig mobiele verontreiniging monitoring controle peilbuis en -bemalingswater

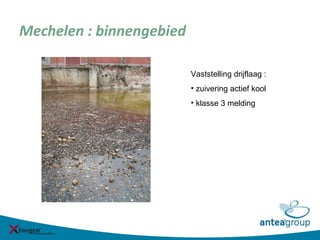

- 20. Mechelen : binnengebied Vaststelling drijflaag : zuivering actief kool klasse 3 melding

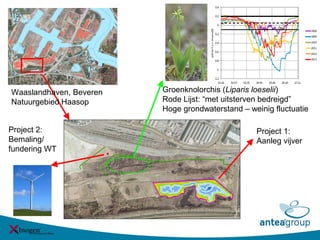

- 22. Groenknolorchis (Liparis loeselii) Rode Lijst: met uitsterven bedreigd Hoge grondwaterstand weinig fluctuatie Waaslandhaven, Beveren Natuurgebied Haasop Project 1: Aanleg vijver Project 2: Bemaling/ fundering WT

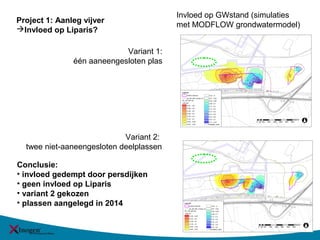

- 23. Project 1: Aanleg vijver Invloed op Liparis? Variant 1: 辿辿n aaneengesloten plas Variant 2: twee niet-aaneengesloten deelplassen Invloed op GWstand (simulaties met MODFLOW grondwatermodel) Conclusie: invloed gedempt door persdijken geen invloed op Liparis variant 2 gekozen plassen aangelegd in 2014

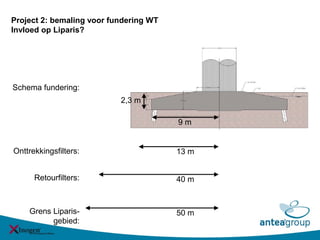

- 24. Project 2: bemaling voor fundering WT Invloed op Liparis? Schema fundering: Onttrekkingsfilters: Retourfilters: 9 m 2,3 m 13 m 40 m Grens Liparis- gebied: 50 m

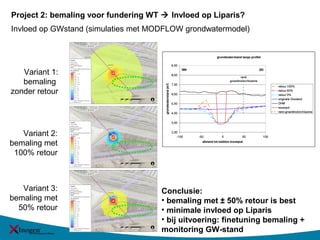

- 25. Project 2: bemaling voor fundering WT Invloed op Liparis? Variant 1: bemaling zonder retour Variant 2: bemaling met 100% retour Invloed op GWstand (simulaties met MODFLOW grondwatermodel) Variant 3: bemaling met 50% retour Conclusie: bemaling met 賊 50% retour is best minimale invloed op Liparis bij uitvoering: finetuning bemaling + monitoring GW-stand

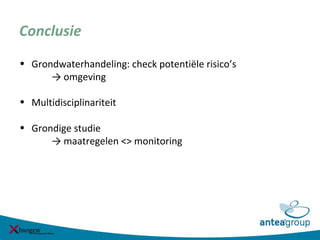

- 26. Conclusie Grondwaterhandeling: check potenti谷le risicos omgeving Multidisciplinariteit Grondige studie maatregelen <> monitoring
