This conveyor handbook provides information on belt materials and design considerations for conveyor systems. It discusses reinforcement fabrics and cover compounds used in belt construction and their properties and applications. The handbook also addresses topics such as belt capacities and power requirements, carcass selection, cover selection, pulley diameters, design considerations, and data on solid woven and steel cord belting. Users can find guidance on selecting the proper belt specifications and designing conveyors.
Frank S. Hyer, president of Thayer Scale, introduces an application guidelines document for installing accurate conveyor belt scales. The document provides 12 guidelines for properly applying a belt scale to avoid issues like excessive belt tension. Key recommendations include locating the scale in the lowest tension area, allowing sufficient material transition distance before the scale, using uniform idlers on and around the scale, and avoiding curves, trippers and multiple infeeds near the scale. Adhering closely to the guidelines ensures high accuracy and repeatability for process installations.
Stary, dobry e-mail w rkach specjalist坦w nadal jest pot甜nym narzdziem marketingowym, ale... musi by przemylany i sprofilowany pod ktem oczekiwa adresata - wtedy wska添nik rentownoci szybuje do poziomu nawet 3800 procent! Jak zatem sprawi, by kampania mailingowa bya tak skuteczna i unikn najczstszych bd坦w? Na te pytania odpowiadamy w najnowszym raporcie Interaktywnie.com.
Visual Influences- The Tempest Research Project IreneJade1992
油
The document provides various sources of inspiration for designing the set, costumes, and lighting for a production of The Tempest, including:
1) Underwater sun rays and a 16th century ship could inspire the lighting and color of the set.
2) The story of the real Bermuda shipwrecks that stranded people who became the first Bermuda settlers links to the play's idea of arriving in a new place, and could also inspire lighting and colors.
3) Paintings, illustrations, and events related to 16th century exploration, including Christopher Columbus, Francis Drake, and the Spanish Armada, could inspire the Renaissance design of the set, costumes, and overall feel of the production.
Edukacja i integracja spoeczno-zawodowa os坦b dorosych niepenosprawnych
a) wyr坦wnywanie szans 甜yciowych os坦b niepenosprawnych
b) edukacja zawodowa i zatrudnienie
c) tendencje rozwojowe edukacji dla dorosych niepenosprawnych
WordPress w schronisku g坦rskim - Jakub Milczarek - WordCamp Polska 2015Jakub Milczarek
油
Wiele schronisk g坦rskich w Polsce w og坦le nie ma swoich stron informacyjnych w sieci, a nawet jeli takowe istniej to raczej mog by pokazywane jako dobre studium przypadku na zajciach z historii Internetu lub szkoleniach z UX (User Experience).
Postanowiem odrobin poprawi ten stan rzeczy i stworzy uniwersalny serwis katalogujcy schroniska g坦rskie. W trakcie prezentacji opowiem o zastosowanych rozwizaniach. Poka甜, jak w prosty spos坦b stworzyem wasne typy treci i wasne pola odpowiadajce za wszelkie parametry schroniska. Zobaczymy jak mo甜na wprowadzi inteligentne wyszukiwanie w WordPressie oraz udostpni u甜ytkownikom formularz do zgaszania brakujcych schronisk, na podstawie kt坦rego tworzy si od razu szkic wpisu wymagajcy jedynie przegldu przez administratora.
Stary, dobry e-mail w rkach specjalist坦w nadal jest pot甜nym narzdziem marketingowym, ale... musi by przemylany i sprofilowany pod ktem oczekiwa adresata - wtedy wska添nik rentownoci szybuje do poziomu nawet 3800 procent! Jak zatem sprawi, by kampania mailingowa bya tak skuteczna i unikn najczstszych bd坦w? Na te pytania odpowiadamy w najnowszym raporcie Interaktywnie.com.
Visual Influences- The Tempest Research Project IreneJade1992
油
The document provides various sources of inspiration for designing the set, costumes, and lighting for a production of The Tempest, including:
1) Underwater sun rays and a 16th century ship could inspire the lighting and color of the set.
2) The story of the real Bermuda shipwrecks that stranded people who became the first Bermuda settlers links to the play's idea of arriving in a new place, and could also inspire lighting and colors.
3) Paintings, illustrations, and events related to 16th century exploration, including Christopher Columbus, Francis Drake, and the Spanish Armada, could inspire the Renaissance design of the set, costumes, and overall feel of the production.
Edukacja i integracja spoeczno-zawodowa os坦b dorosych niepenosprawnych
a) wyr坦wnywanie szans 甜yciowych os坦b niepenosprawnych
b) edukacja zawodowa i zatrudnienie
c) tendencje rozwojowe edukacji dla dorosych niepenosprawnych
WordPress w schronisku g坦rskim - Jakub Milczarek - WordCamp Polska 2015Jakub Milczarek
油
Wiele schronisk g坦rskich w Polsce w og坦le nie ma swoich stron informacyjnych w sieci, a nawet jeli takowe istniej to raczej mog by pokazywane jako dobre studium przypadku na zajciach z historii Internetu lub szkoleniach z UX (User Experience).
Postanowiem odrobin poprawi ten stan rzeczy i stworzy uniwersalny serwis katalogujcy schroniska g坦rskie. W trakcie prezentacji opowiem o zastosowanych rozwizaniach. Poka甜, jak w prosty spos坦b stworzyem wasne typy treci i wasne pola odpowiadajce za wszelkie parametry schroniska. Zobaczymy jak mo甜na wprowadzi inteligentne wyszukiwanie w WordPressie oraz udostpni u甜ytkownikom formularz do zgaszania brakujcych schronisk, na podstawie kt坦rego tworzy si od razu szkic wpisu wymagajcy jedynie przegldu przez administratora.
Py-GC/MS w badaniach obiekt坦w zabytkowych i dzie sztukiJakub Milczarek
油
Istota metody Py-GC/MS, rodzaje oprzyrzdowania (pirolizer坦w), wady i zalety metody, 沿姻噛霞一温糸y zastosowania w badaniach obiekt坦w zabytkowych i dzie sztuki
Komentarze otrzymywa lubi ka甜dy, ale jak nad nimi panowa? jak odci si od spamu? jak poprawi zwizane z nimi odczucia swoich czytelnik坦w? o tym wie niestety niewiele os坦b. Podczas prezentacji dokonamy przegldu dostpnych obecnie narzdzi usprawniajcych prac z komentarzami oraz zastanowimy si nad wadami i zaletami poszczeg坦lnych rozwiza.

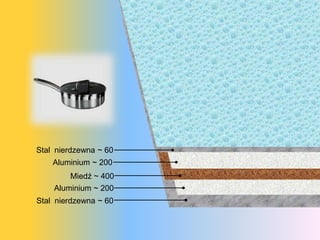

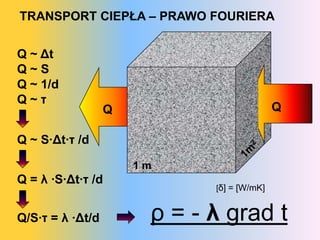

3. TRANSPORT CIEPA PRAWO FOURIERA
Q ~ t
Q~S
Q ~ 1/d
Q~
Q Q
Q ~ S揃t揃 /d
1m
Q = 了 揃S揃t揃 /d
[隆] = [W/mK]
Q/S揃 = 了 揃t/d = - 了 grad t

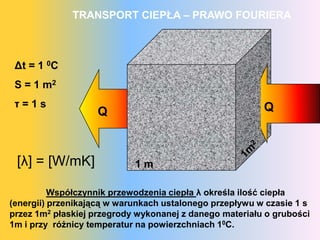

4. TRANSPORT CIEPA PRAWO FOURIERA
t = 1 0C
S = 1 m2
=1s Q
Q
[了] = [W/mK] 1m
Wsp坦czynnik przewodzenia ciepa 了 okrela ilo ciepa
(energii) przenikajc w warunkach ustalonego przepywu w czasie 1 s
przez 1m2 paskiej przegrody wykonanej z danego materiau o gruboci
1m i przy r坦甜nicy temperatur na powierzchniach 10C.

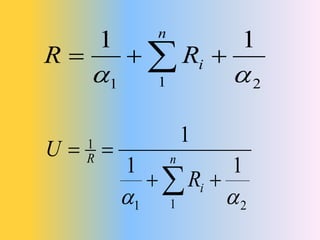

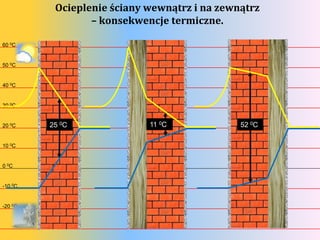

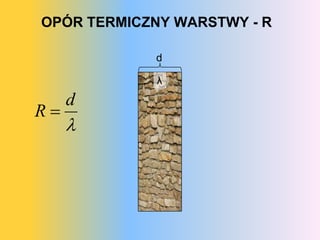

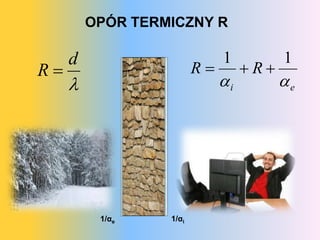

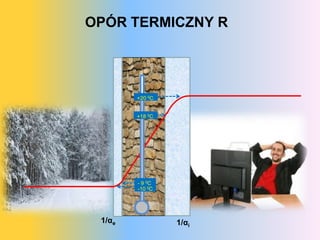

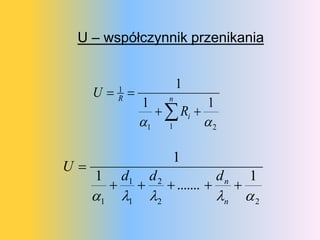

24. U wsp坦czynnik przenikania
1
U 1
R n
1 1
Ri
1 1 2
1
U
1 d1 d2 dn 1
.......
1 1 2 n 2

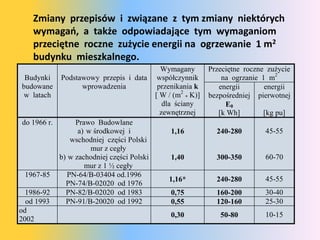

25. Zmiany przepis坦w i zwizane z tym zmiany niekt坦rych
wymagao, a tak甜e odpowiadajce tym wymaganiom
przecitne roczne zu甜ycie energii na ogrzewanie 1 m2
budynku mieszkalnego.
Wymagany Przecitne roczne zu甜ycie
Budynki Podstawowy przepis i data wsp坦czynnik na ogrzanie 1 m2
budowane wprowadzenia przenikania k energii energii
w latach [ W / (m2 * K)] bezporedniej pierwotnej
dla ciany E0
zewntrznej [k Wh] [kg pu]
do 1966 r. Prawo Budowlane
a) w rodkowej i 1,16 240-280 45-55
wschodniej czci Polski
mur z cegy
b) w zachodniej czci Polski 1,40 300-350 60-70
mur z 1 遜 cegy
1967-85 PN-64/B-03404 od.1996
1,16* 240-280 45-55
PN-74/B-02020 od 1976
1986-92 PN-82/B-02020 od 1983 0,75 160-200 30-40
od 1993 PN-91/B-20020 od 1992 0,55 120-160 25-30
od
0,30 50-80 10-15
2002

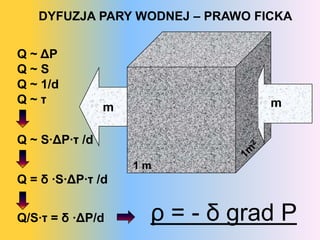

27. DYFUZJA PARY WODNEJ PRAWO FICKA
Q ~ P
Q~S
Q ~ 1/d
Q~ m
m
Q ~ S揃P揃 /d
1m
Q = 隆 揃S揃P揃 /d
Q/S揃 = 隆 揃P/d = - 隆 grad P

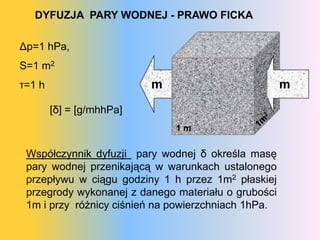

28. DYFUZJA PARY WODNEJ - PRAWO FICKA
p=1 hPa,
S=1 m2
=1 h m m
[隆] = [g/mhhPa]
1m
Wsp坦czynnik dyfuzji pary wodnej 隆 okrela mas
pary wodnej przenikajc w warunkach ustalonego
przepywu w cigu godziny 1 h przez 1m2 paskiej
przegrody wykonanej z danego materiau o gruboci
1m i przy r坦甜nicy cinie na powierzchniach 1hPa.

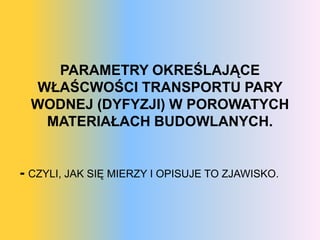

29. PARAMETRY OKRELAJCE
WACWOCI TRANSPORTU PARY
WODNEJ (DYFYZJI) W POROWATYCH
MATERIAACH BUDOWLANYCH.
- CZYLI, JAK SI MIERZY I OPISUJE TO ZJAWISKO.

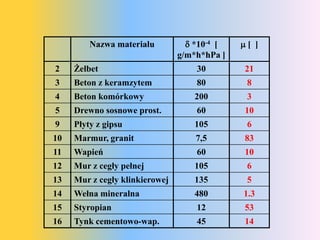

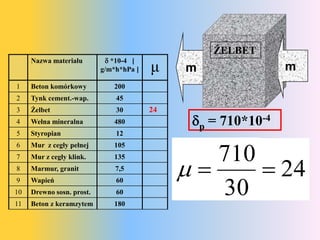

30. 纏掘晦京掘意
Nazwa materiau *10-4 [
g/m*h*hPa ] 亮 m m
1 Beton kom坦rkowy 200
2 Tynk cement.-wap. 45
3 纏elbet 30 24
4 Wena mineralna 480 p = 710*10-4
5 Styropian 12
p
6 Mur z cegy penej 105
710
24
7 Mur z cegy klink. 135
8 Marmur, granit 7,5
9
10
11
Wapie
Drewno sosn. prost.
Beton z keramzytem
60
60
180
づ
30
x

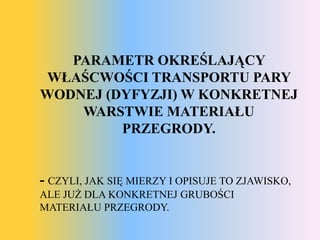

32. PARAMETR OKRELAJCY
WACWOCI TRANSPORTU PARY
WODNEJ (DYFYZJI) W KONKRETNEJ
WARSTWIE MATERIAU
PRZEGRODY.
- CZYLI, JAK SI MIERZY I OPISUJE TO ZJAWISKO,
ALE JU纏 DLA KONKRETNEJ GRUBOCI
MATERIAU PRZEGRODY.

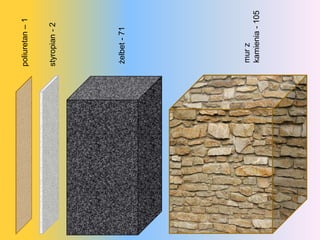

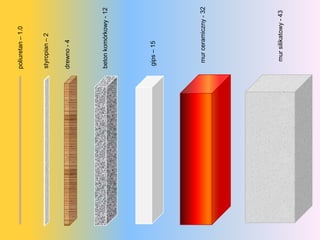

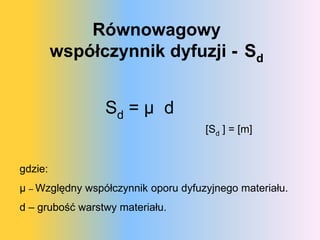

33. 檎坦敬稼看敬温乙看敬霞
wsp坦czynnik dyfuzji - Sd
Sd = 亮 d
[Sd ] = [m]
gdzie:
亮 Wzgldny wsp坦czynnik oporu dyfuzyjnego materiau.
d grubo warstwy materiau.

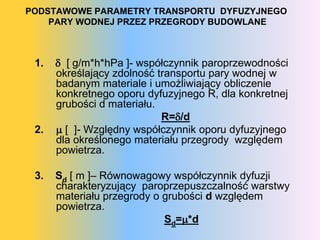

34. PODSTAWOWE PARAMETRY TRANSPORTU DYFUZYJNEGO
PARY WODNEJ PRZEZ PRZEGRODY BUDOWLANE
1. [ g/m*h*hPa ]- wsp坦czynnik paroprzewodnoci
okrelajcy zdolno transportu pary wodnej w
badanym materiale i umo甜liwiajcy obliczenie
konkretnego oporu dyfuzyjnego R, dla konkretnej
gruboci d materiau.
R=/d
2. [ ]- Wzgldny wsp坦czynnik oporu dyfuzyjnego
dla okrelonego materiau przegrody wzgldem
powietrza.
3. Sd [ m ] 檎坦敬稼看敬温乙看敬霞 wsp坦czynnik dyfuzji
charakteryzujcy paroprzepuszczalno warstwy
materiau przegrody o gruboci d wzgldem
powietrza.
Sd=*d

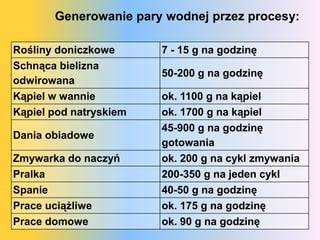

36. Generowanie pary wodnej przez procesy:
Roliny doniczkowe 7 - 15 g na godzin
Schnca bielizna
50-200 g na godzin
odwirowana
Kpiel w wannie ok. 1100 g na kpiel
Kpiel pod natryskiem ok. 1700 g na kpiel
45-900 g na godzin
Dania obiadowe
gotowania
Zmywarka do naczy ok. 200 g na cykl zmywania
Pralka 200-350 g na jeden cykl
Spanie 40-50 g na godzin
Prace uci甜liwe ok. 175 g na godzin
Prace domowe ok. 90 g na godzin

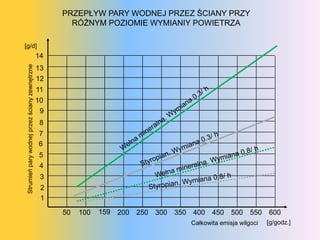

37. PRZEPYW PARY WODNEJ PRZEZ CIANY PRZY
R纏NYM POZIOMIE WYMIANIY POWIETRZA
[g/d]
14
Strumie pary wodnej przez ciany zewntrzne
13
12
11
10
9
8
7
6
5
4
3
2
1
50 100 159 200 250 300 350 400 450 500 550 600
Cakowita emisja wilgoci [g/godz.]

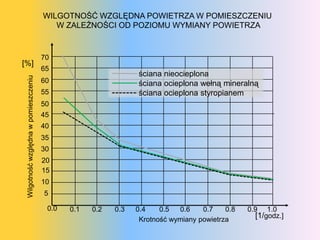

38. WILGOTNO WZGLDNA POWIETRZA W POMIESZCZENIU
W ZALE纏NOCI OD POZIOMU WYMIANY POWIETRZA
70
[%]
65
ciana nieocieplona
Wilgotno wzgldna w pomieszczeniu
60 ciana ocieplona wen mineraln
55 ciana ocieplona styropianem
50
45
40
35
30
20
15
10
5
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
Krotno wymiany powietrza
[1/godz.]

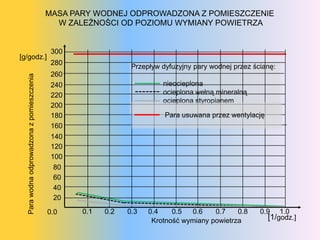

39. MASA PARY WODNEJ ODPROWADZONA Z POMIESZCZENIE
W ZALE纏NOCI OD POZIOMU WYMIANY POWIETRZA
300
[g/godz.]
280
Przepyw dyfuzyjny pary wodnej przez cian:
260
Para wodna odprowadzona z pomieszczenia
240 nieocieplona
220 ocieplona wen mineraln
ocieplona styropianem
200
180 Para usuwana przez wentylacj
160
140
120
100
80
60
40
20
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
Krotno wymiany powietrza [1/godz.]

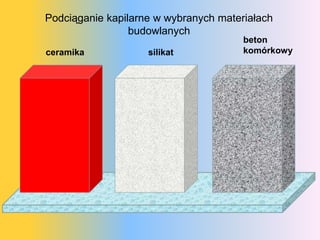

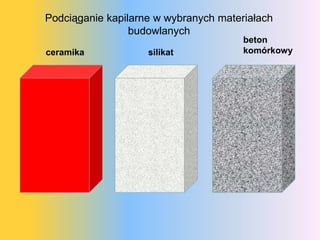

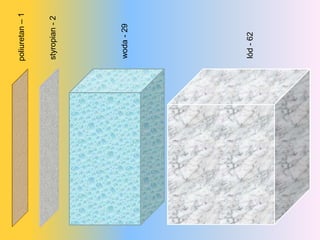

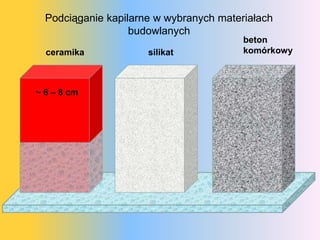

43. Podciganie kapilarne w wybranych 馨温岳艶姻庄温温界鞄
budowlanych
beton
ceramika silikat kom坦rkowy
~ 6 8 cm

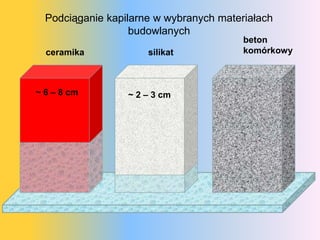

44. Podciganie kapilarne w wybranych 馨温岳艶姻庄温温界鞄
budowlanych
beton
ceramika silikat kom坦rkowy
~ 6 8 cm ~ 2 3 cm

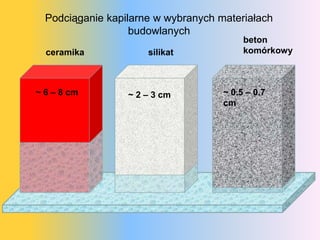

45. Podciganie kapilarne w wybranych 馨温岳艶姻庄温温界鞄
budowlanych
beton
ceramika silikat kom坦rkowy
~ 6 8 cm ~ 2 3 cm ~ 0.5 0.7
cm

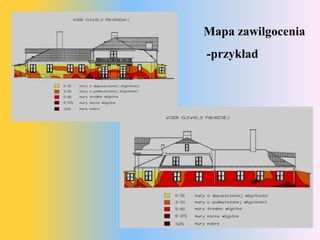

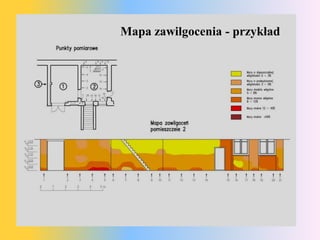

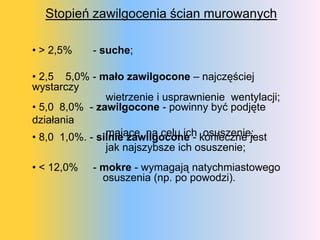

46. Stopie zawilgocenia cian murowanych
> 2,5% - suche;
2,5 5,0% - mao zawilgocone najczciej
wystarczy
wietrzenie i usprawnienie wentylacji;
5,0 8,0% - zawilgocone - powinny by podjte
dziaania
majce na celu ich osuszenie;
8,0 1,0%. - silnie zawilgocone - konieczne jest
jak najszybsze ich osuszenie;
< 12,0% - mokre - wymagaj natychmiastowego
osuszenia (np. po powodzi).

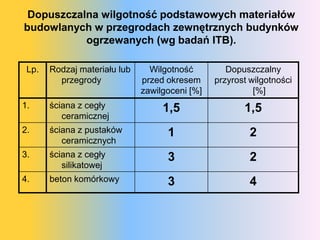

47. Dopuszczalna wilgotno podstawowych materia坦w
budowlanych w przegrodach zewntrznych budynk坦w
ogrzewanych (wg bada ITB).
Lp. Rodzaj materiau lub Wilgotno Dopuszczalny
przegrody przed okresem przyrost wilgotnoci
zawilgoceni [%] [%]
1. ciana z cegy 1,5 1,5
ceramicznej
2. ciana z pustak坦w 1 2
ceramicznych
3. ciana z cegy 3 2
silikatowej
4. beton kom坦rkowy 3 4

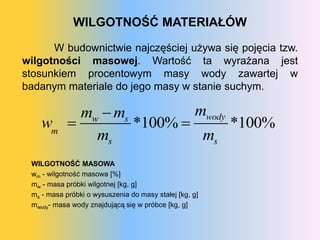

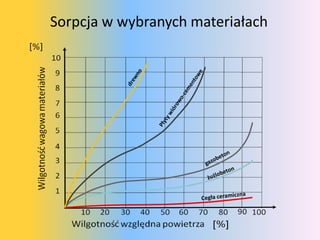

48. WILGOTNO MATERIAW
W budownictwie najczciej u甜ywa si pojcia tzw.
wilgotnoci masowej. Warto ta wyra甜ana jest
stosunkiem procentowym masy wody zawartej w
badanym materiale do jego masy w stanie suchym.
mw ms mwody
wm *100% *100%
ms ms
WILGOTNO MASOWA
wm - wilgotno masowa [%]
mw - masa pr坦bki wilgotnej [kg, g]
ms - masa pr坦bki o wysuszenia do masy staej [kg, g]
mwody- masa wody znajdujc si w pr坦bce [kg, g]
![TRANSPORT CIEPA PRAWO FOURIERA
Q ~ t
Q~S
Q ~ 1/d
Q~
Q Q
Q ~ S揃t揃 /d
1m
Q = 了 揃S揃t揃 /d
[隆] = [W/mK]
Q/S揃 = 了 揃t/d = - 了 grad t](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-3-320.jpg)
![TRANSPORT CIEPA PRAWO FOURIERA
t = 1 0C
S = 1 m2
=1s Q
Q
[了] = [W/mK] 1m
Wsp坦czynnik przewodzenia ciepa 了 okrela ilo ciepa
(energii) przenikajc w warunkach ustalonego przepywu w czasie 1 s
przez 1m2 paskiej przegrody wykonanej z danego materiau o gruboci
1m i przy r坦甜nicy temperatur na powierzchniach 10C.](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-4-320.jpg)

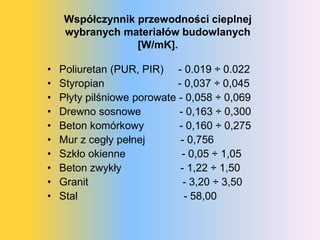

![Wsp坦czynnik przewodnoci cieplnej
wybranych materia坦w budowlanych
[W/mK].
Poliuretan (PUR, PIR) - 0.019 歎 0.022
Styropian - 0,037 歎 0,045
Pyty pilniowe porowate - 0,058 歎 0,069
Drewno sosnowe - 0,163 歎 0,300
Beton kom坦rkowy - 0,160 歎 0,275
Mur z cegy penej - 0,756
Szko okienne - 0,05 歎 1,05
Beton zwyky - 1,22 歎 1,50
Granit - 3,20 歎 3,50
Stal - 58,00](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-5-320.jpg)

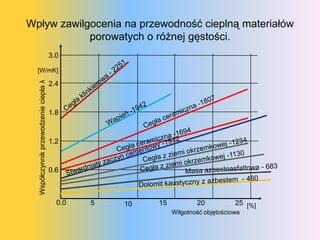

![Wpyw zawilgocenia na przewodno ciepln materia坦w
porowatych o r坦甜nej gstoci.
3.0
[W/mK]
Wsp坦czynnik przewodzenie ciepa 了
2.4
1.8
1.2
0.6
0.0 5 10 15 20 25 [%]
Wilgotno objtociowa](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-6-320.jpg)

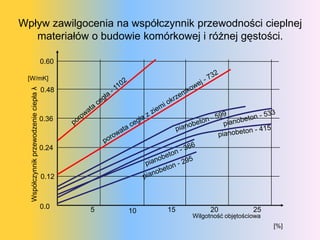

![Wpyw zawilgocenia na wsp坦czynnik przewodnoci cieplnej
materia坦w o budowie kom坦rkowej i r坦甜nej gstoci.
0.60
[W/mK]
Wsp坦czynnik przewodzenie ciepa 了
0.48
0.36
0.24
0.12
0.0 5 15 20 25
10
Wilgotno objtociowa
[%]](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-7-320.jpg)

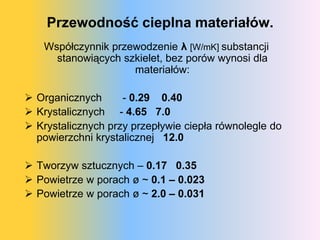

![Przewodno cieplna materia坦w.
Wsp坦czynnik przewodzenie 了 [W/mK] substancji
stanowicych szkielet, bez por坦w wynosi dla
materia坦w:
Organicznych - 0.29 0.40
Krystalicznych - 4.65 7.0
Krystalicznych przy przepywie ciepa r坦wnolegle do
powierzchni krystalicznej 12.0
Tworzyw sztucznych 0.17 0.35
Powietrze w porach 淡 ~ 0.1 0.023
Powietrze w porach 淡 ~ 2.0 0.031](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-8-320.jpg)

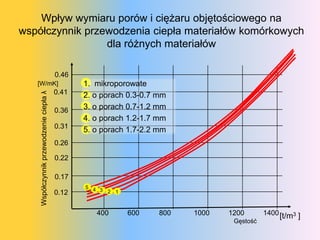

![Wpyw wymiaru por坦w i ci甜aru objtociowego na
wsp坦czynnik przewodzenia ciepa materia坦w kom坦rkowych
dla r坦甜nych materia坦w
0.46
[W/mK] 1. mikroporowate
0.41
Wsp坦czynnik przewodzenie ciepa 了
2. o porach 0.3-0.7 mm
0.36 3. o porach 0.7-1.2 mm
4. o porach 1.2-1.7 mm
0.31
5. o porach 1.7-2.2 mm
0.26
0.22
0.17
5 4
3 2 1
0.12
400 600 800 1000 1200 1400 [t/m3 ]
Gsto](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-9-320.jpg)

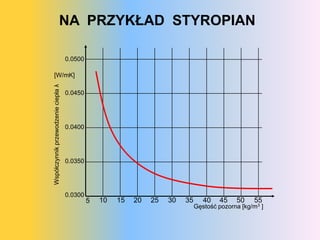

![NA PRZYKAD STYROPIAN
0.0500
[W/mK]
Wsp坦czynnik przewodzenie ciepa 了
0.0450
0.0400
0.0350
0.0300
5 10 15 20 25 30 35 40 45 50 55
Gsto pozorna [kg/m3 ]](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-10-320.jpg)

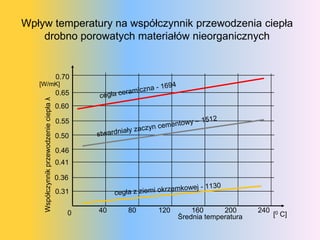

![Wpyw temperatury na wsp坦czynnik przewodzenia ciepa
drobno porowatych materia坦w nieorganicznych
0.70
[W/mK]
0.65
Wsp坦czynnik przewodzenie ciepa 了
0.60
0.55
0.50
0.46
0.41
0.36
0.31
0 40 80 120 160 200 240
rednia temperatura [0 C]](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-11-320.jpg)

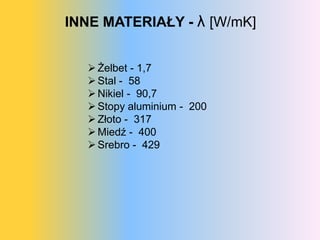

![INNE MATERIAY - 了 [W/mK]
纏elbet - 1,7
Stal - 58
Nikiel - 90,7
Stopy aluminium - 200
Zoto - 317
Mied添 - 400
Srebro - 429](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-12-320.jpg)

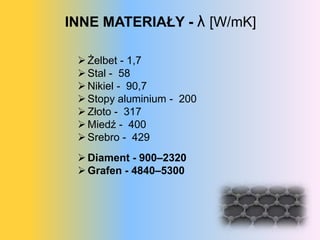

![INNE MATERIAY - 了 [W/mK]
纏elbet - 1,7
Stal - 58
Nikiel - 90,7
Stopy aluminium - 200
Zoto - 317
Mied添 - 400
Srebro - 429
Diament - 9002320
Grafen - 48405300](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-14-320.jpg)
![Zmiany przepis坦w i zwizane z tym zmiany niekt坦rych
wymagao, a tak甜e odpowiadajce tym wymaganiom
przecitne roczne zu甜ycie energii na ogrzewanie 1 m2
budynku mieszkalnego.
Wymagany Przecitne roczne zu甜ycie
Budynki Podstawowy przepis i data wsp坦czynnik na ogrzanie 1 m2
budowane wprowadzenia przenikania k energii energii
w latach [ W / (m2 * K)] bezporedniej pierwotnej
dla ciany E0
zewntrznej [k Wh] [kg pu]
do 1966 r. Prawo Budowlane
a) w rodkowej i 1,16 240-280 45-55
wschodniej czci Polski
mur z cegy
b) w zachodniej czci Polski 1,40 300-350 60-70
mur z 1 遜 cegy
1967-85 PN-64/B-03404 od.1996
1,16* 240-280 45-55
PN-74/B-02020 od 1976
1986-92 PN-82/B-02020 od 1983 0,75 160-200 30-40
od 1993 PN-91/B-20020 od 1992 0,55 120-160 25-30
od
0,30 50-80 10-15
2002](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-25-320.jpg)
![DYFUZJA PARY WODNEJ - PRAWO FICKA
p=1 hPa,
S=1 m2
=1 h m m
[隆] = [g/mhhPa]
1m
Wsp坦czynnik dyfuzji pary wodnej 隆 okrela mas
pary wodnej przenikajc w warunkach ustalonego
przepywu w cigu godziny 1 h przez 1m2 paskiej
przegrody wykonanej z danego materiau o gruboci
1m i przy r坦甜nicy cinie na powierzchniach 1hPa.](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-28-320.jpg)
![纏掘晦京掘意
Nazwa materiau *10-4 [
g/m*h*hPa ] 亮 m m
1 Beton kom坦rkowy 200
2 Tynk cement.-wap. 45
3 纏elbet 30 24
4 Wena mineralna 480 p = 710*10-4
5 Styropian 12
p
6 Mur z cegy penej 105
710
24
7 Mur z cegy klink. 135
8 Marmur, granit 7,5
9
10
11
Wapie
Drewno sosn. prost.
Beton z keramzytem
60
60
180
づ
30
x](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-30-320.jpg)
![Nazwa materiau *10-4 [ [ ]
g/m*h*hPa ]
2 纏elbet 30 21
3 Beton z keramzytem 80 8
4 Beton kom坦rkowy 200 3
5 Drewno sosnowe prost. 60 10
9 Pyty z gipsu 105 6
10 Marmur, granit 7,5 83
11 Wapie 60 10
12 Mur z cegy penej 105 6
13 Mur z cegy klinkierowej 135 5
14 Wena mineralna 480 1.3
15 Styropian 12 53
16 Tynk cementowo-wap. 45 14](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-31-320.jpg)
![檎坦敬稼看敬温乙看敬霞
wsp坦czynnik dyfuzji - Sd
Sd = 亮 d
[Sd ] = [m]
gdzie:
亮 Wzgldny wsp坦czynnik oporu dyfuzyjnego materiau.
d grubo warstwy materiau.](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-33-320.jpg)
![PODSTAWOWE PARAMETRY TRANSPORTU DYFUZYJNEGO
PARY WODNEJ PRZEZ PRZEGRODY BUDOWLANE
1. [ g/m*h*hPa ]- wsp坦czynnik paroprzewodnoci
okrelajcy zdolno transportu pary wodnej w
badanym materiale i umo甜liwiajcy obliczenie
konkretnego oporu dyfuzyjnego R, dla konkretnej
gruboci d materiau.
R=/d
2. [ ]- Wzgldny wsp坦czynnik oporu dyfuzyjnego
dla okrelonego materiau przegrody wzgldem
powietrza.
3. Sd [ m ] 檎坦敬稼看敬温乙看敬霞 wsp坦czynnik dyfuzji
charakteryzujcy paroprzepuszczalno warstwy
materiau przegrody o gruboci d wzgldem
powietrza.
Sd=*d](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-34-320.jpg)
![PRZEPYW PARY WODNEJ PRZEZ CIANY PRZY
R纏NYM POZIOMIE WYMIANIY POWIETRZA
[g/d]
14
Strumie pary wodnej przez ciany zewntrzne
13
12
11
10
9
8
7
6
5
4
3
2
1
50 100 159 200 250 300 350 400 450 500 550 600
Cakowita emisja wilgoci [g/godz.]](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-37-320.jpg)
![WILGOTNO WZGLDNA POWIETRZA W POMIESZCZENIU
W ZALE纏NOCI OD POZIOMU WYMIANY POWIETRZA
70
[%]
65
ciana nieocieplona
Wilgotno wzgldna w pomieszczeniu
60 ciana ocieplona wen mineraln
55 ciana ocieplona styropianem
50
45
40
35
30
20
15
10
5
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
Krotno wymiany powietrza
[1/godz.]](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-38-320.jpg)
![MASA PARY WODNEJ ODPROWADZONA Z POMIESZCZENIE
W ZALE纏NOCI OD POZIOMU WYMIANY POWIETRZA
300
[g/godz.]
280
Przepyw dyfuzyjny pary wodnej przez cian:
260
Para wodna odprowadzona z pomieszczenia
240 nieocieplona
220 ocieplona wen mineraln
ocieplona styropianem
200
180 Para usuwana przez wentylacj
160
140
120
100
80
60
40
20
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
Krotno wymiany powietrza [1/godz.]](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-39-320.jpg)
![Dopuszczalna wilgotno podstawowych materia坦w
budowlanych w przegrodach zewntrznych budynk坦w
ogrzewanych (wg bada ITB).
Lp. Rodzaj materiau lub Wilgotno Dopuszczalny
przegrody przed okresem przyrost wilgotnoci
zawilgoceni [%] [%]
1. ciana z cegy 1,5 1,5
ceramicznej
2. ciana z pustak坦w 1 2
ceramicznych
3. ciana z cegy 3 2
silikatowej
4. beton kom坦rkowy 3 4](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-47-320.jpg)
![WILGOTNO MATERIAW
W budownictwie najczciej u甜ywa si pojcia tzw.
wilgotnoci masowej. Warto ta wyra甜ana jest
stosunkiem procentowym masy wody zawartej w
badanym materiale do jego masy w stanie suchym.
mw ms mwody
wm *100% *100%
ms ms
WILGOTNO MASOWA
wm - wilgotno masowa [%]
mw - masa pr坦bki wilgotnej [kg, g]
ms - masa pr坦bki o wysuszenia do masy staej [kg, g]
mwody- masa wody znajdujc si w pr坦bce [kg, g]](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-48-320.jpg)

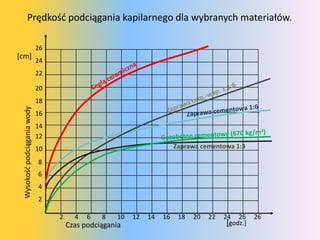

![Prdkod podcigania kapilarnego dla wybranych materia坦w.
26
[cm]
24
22
20
18
Wysokod podcigania wody
16
14
12
10 Zaprawa cementowa 1:3
8
6
4
2
2 4 6 8 10 12 14 16 18 20 22 24 26 26
Czas podcigania [godz.]](https://image.slidesharecdn.com/krakw-130228111557-phpapp02/85/Elementarz-fizyki-budowli-52-320.jpg)
