Dokumen ini menjelaskan prosedur pemasangan enjin berbilang silinder, termasuk langkah-langkah seperti memasang piston, galas piston, dan silinder head. Prosedur ini memerlukan ketelitian dan rujukan kepada buku manual. Keseluruhan proses bertujuan untuk memahami dan mempelajari cara memasang enjin.
Amali memasang enjin
- 1. LA 4.01 AMALI MEMASANG ENJIN KR 5 ROMBAK RAWAT ENJIN BERBILANG SILINDER (2013 1 TUJUAN Memahami dan mempelajari cara cara memasang sesebuah enjin. PERALATAN SET TOOL BOX PLAYAR FEELER GAUGE SPANAR T TORQUE WRENCH SCREWDRIVER

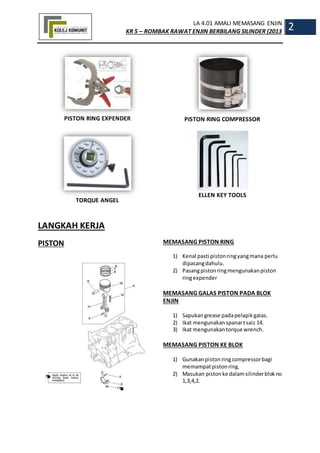

- 2. LA 4.01 AMALI MEMASANG ENJIN KR 5 ROMBAK RAWAT ENJIN BERBILANG SILINDER (2013 2 PISTON RING EXPENDER TORQUE ANGEL PISTON RING COMPRESSOR ELLEN KEY TOOLS LANGKAH KERJA PISTON MEMASANG PISTON RING 1) Kenal pasti pistonringyangmana perlu dipasangdahulu. 2) Pasangpistonringmengunakanpiston ringexpender MEMASANG GALAS PISTON PADA BLOK ENJIN 1) Sapukangrease padapelapikgalas. 2) Ikat mengunakanspanartsaiz 14. 3) Ikat mengunakantorque wrench. MEMASANG PISTON KE BLOK 1) Gunakanpistonringcompressorbagi memampatpistonring. 2) Masukan pistonke dalamsilinderblokno 1,3,4,2.

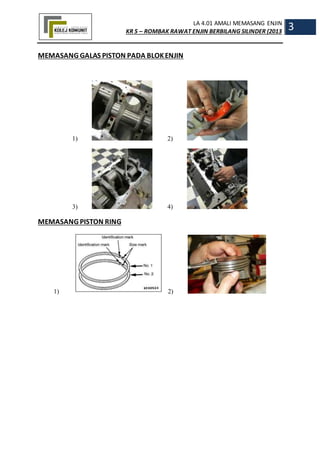

- 3. LA 4.01 AMALI MEMASANG ENJIN KR 5 ROMBAK RAWAT ENJIN BERBILANG SILINDER (2013 3 MEMASANG GALAS PISTON PADA BLOKENJIN 1) 2) 3) 4) MEMASANG PISTON RING 1) 2)

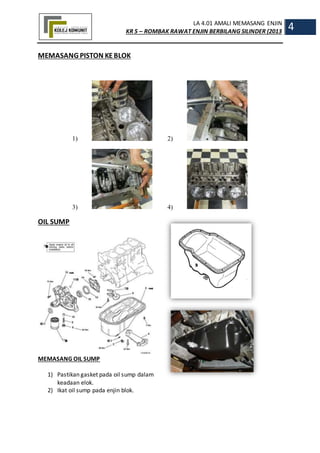

- 4. LA 4.01 AMALI MEMASANG ENJIN KR 5 ROMBAK RAWAT ENJIN BERBILANG SILINDER (2013 4 MEMASANG PISTON KEBLOK 1) 2) 3) 4) OIL SUMP MEMASANG OIL SUMP 1) Pastikan gasket pada oil sump dalam keadaan elok. 2) Ikat oil sump pada enjin blok.

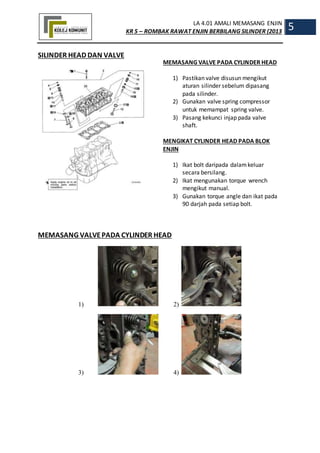

- 5. LA 4.01 AMALI MEMASANG ENJIN KR 5 ROMBAK RAWAT ENJIN BERBILANG SILINDER (2013 5 SILINDER HEAD DAN VALVE MEMASANG VALVE PADA CYLINDER HEAD 1) Pastikan valve disusun mengikut aturan silinder sebelum dipasang pada silinder. 2) Gunakan valve spring compressor untuk memampat spring valve. 3) Pasang kekunci injap pada valve shaft. MENGIKAT CYLINDER HEAD PADA BLOK ENJIN 1) Ikat bolt daripada dalamkeluar secara bersilang. 2) Ikat mengunakan torque wrench mengikut manual. 3) Gunakan torque angle dan ikat pada 90 darjah pada setiap bolt. MEMASANG VALVEPADA CYLINDER HEAD 1) 2) 3) 4)

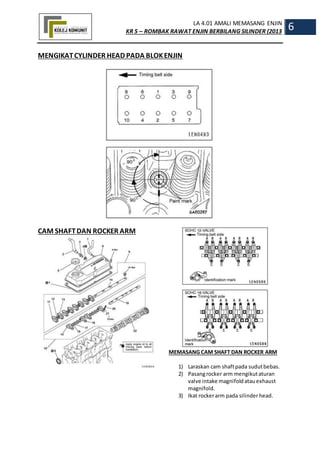

- 6. LA 4.01 AMALI MEMASANG ENJIN KR 5 ROMBAK RAWAT ENJIN BERBILANG SILINDER (2013 6 MENGIKATCYLINDER HEAD PADA BLOKENJIN CAM SHAFTDAN ROCKER ARM MEMASANG CAM SHAFT DAN ROCKER ARM 1) Laraskan cam shaftpada sudutbebas. 2) Pasangrocker arm mengikutaturan valve intake magnifoldatauexhaust magnifold. 3) Ikat rockerarm pada silinderhead.

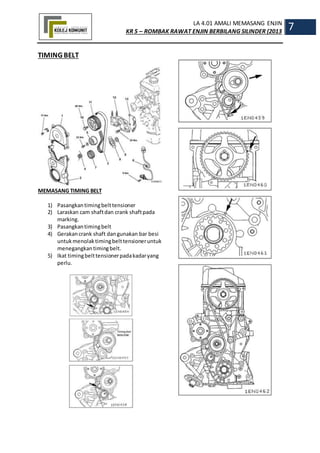

- 7. LA 4.01 AMALI MEMASANG ENJIN KR 5 ROMBAK RAWAT ENJIN BERBILANG SILINDER (2013 7 TIMING BELT MEMASANG TIMING BELT 1) Pasangkantimingbelttensioner 2) Laraskan cam shaftdan crank shaftpada marking. 3) Pasangkantimingbelt 4) Gerakancrank shaft dangunakan bar besi untukmenolaktimingbelttensioneruntuk menegangkantimingbelt. 5) Ikat timingbelttensionerpadakadaryang perlu.

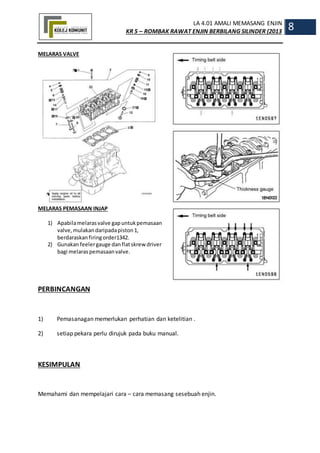

- 8. LA 4.01 AMALI MEMASANG ENJIN KR 5 ROMBAK RAWAT ENJIN BERBILANG SILINDER (2013 8 MELARAS VALVE MELARAS PEMASAAN INJAP 1) Apabilamelarasvalve gapuntukpemasaan valve,mulakandaripadapiston1, berdaraskanfiringorder1342. 2) Gunakanfeelergauge danflatskrew driver bagi melaraspemasaanvalve. PERBINCANGAN 1) Pemasanagan memerlukan perhatian dan ketelitian . 2) setiap pekara perlu dirujuk pada buku manual. KESIMPULAN Memahami dan mempelajari cara cara memasang sesebuah enjin.
