Laporan ini memberikan kesimpulan dan rekomendasi desain struktur bangunan berdasarkan analisis yang telah dilakukan. Beberapa unsur struktur seperti sloof, balok, kolom, dan pile cap direkomendasikan dengan penulangan tertentu untuk menjamin keamanan dan kekuatan struktur. Saran laporan ini adalah perlu ketelitian dalam analisis dan pelaksanaan desain di lapangan sesuai dengan rekomendasi yang diberikan.
Lap. bab v kesimpulan dan saran
- 1. Laporan Perhitungan Struktur V-1 BAB V KESIMPULAN DAN SARAN 5.1 Kesimpulan Berdasarkan hasil perencanaan bangunan dapat diperoleh kesimpulan dengan adanya hasil rekomendasi yang akan digunakan dilapangan adalah sebagai berikut: Pada Desain dan Penulangan Sloof (20/30) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : SLOOF 20 Cm x 30 Cm 20.00 30.00 POTONGAN POSISI TYPE TULANGAN SUSUT SENGKANG TULANGAN BAWAH TULANGAN ATAS TUMPUAN 1 4 L LAPANGAN 2 4 L TUMPUAN 1 4 L 2D16 2D16 2D16 2D16 2D16 2D16 10 - 150 10 - 250 10 - 150 20.00 30.00 20.00 30.00 Pada Desain dan Penulangan Balok Bawah (30/50) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : BALOK 30 Cm x 50 Cm 30.00 50.00 POTONGAN POSISI TYPE TULANGAN SUSUT SENGKANG TULANGAN BAWAH TULANGAN ATAS 30.00 50.00 30.00 50.00 5D16 4D16 5D16 4D16 6D16 4D16 10 - 100 10 - 200 10 - 100 6 D13 TUMPUAN 1 4 L LAPANGAN 2 4 L TUMPUAN 1 4 L

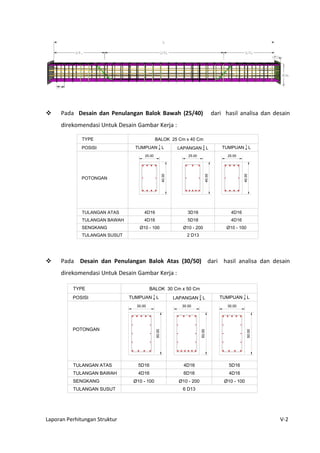

- 2. Laporan Perhitungan Struktur V-2 Pada Desain dan Penulangan Balok Bawah (25/40) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : BALOK 25 Cm x 40 Cm 25.00 40.00 POTONGAN POSISI TYPE TULANGAN SUSUT SENGKANG TULANGAN BAWAH TULANGAN ATAS TUMPUAN 1 4 L LAPANGAN 2 4 L TUMPUAN 1 4 L 25.00 40.00 25.00 40.00 4D16 3D16 4D16 4D16 5D16 4D16 10 - 100 10 - 200 10 - 100 2 D13 Pada Desain dan Penulangan Balok Atas (30/50) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : BALOK 30 Cm x 50 Cm 30.00 50.00 POTONGAN POSISI TYPE TULANGAN SUSUT SENGKANG TULANGAN BAWAH TULANGAN ATAS 30.00 50.00 30.00 50.00 5D16 4D16 5D16 4D16 6D16 4D16 10 - 100 10 - 200 10 - 100 6 D13 TUMPUAN 1 4 L LAPANGAN 2 4 L TUMPUAN 1 4 L

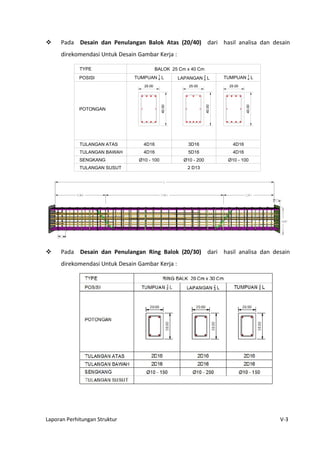

- 3. Laporan Perhitungan Struktur V-3 Pada Desain dan Penulangan Balok Atas (20/40) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : BALOK 25 Cm x 40 Cm 25.00 40.00 POTONGAN POSISI TYPE TULANGAN SUSUT SENGKANG TULANGAN BAWAH TULANGAN ATAS TUMPUAN 1 4 L LAPANGAN 2 4 L TUMPUAN 1 4 L 25.00 40.00 25.00 40.00 4D16 3D16 4D16 4D16 5D16 4D16 10 - 100 10 - 200 10 - 100 2 D13 Pada Desain dan Penulangan Ring Balok (20/30) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja :

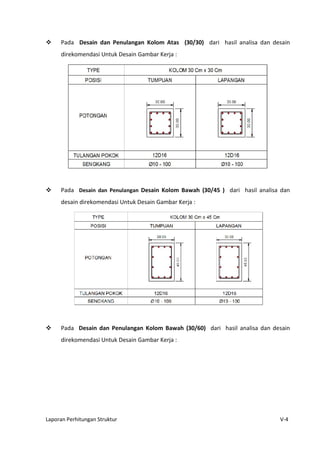

- 4. Laporan Perhitungan Struktur V-4 Pada Desain dan Penulangan Kolom Atas (30/30) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : Pada Desain dan Penulangan Desain Kolom Bawah (30/45 ) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : Pada Desain dan Penulangan Kolom Bawah (30/60) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja :

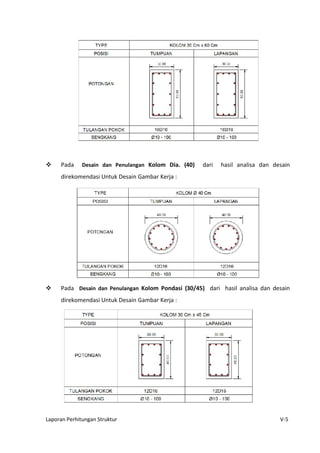

- 5. Laporan Perhitungan Struktur V-5 Pada Desain dan Penulangan Kolom Dia. (40) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : Pada Desain dan Penulangan Kolom Pondasi (30/45) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja :

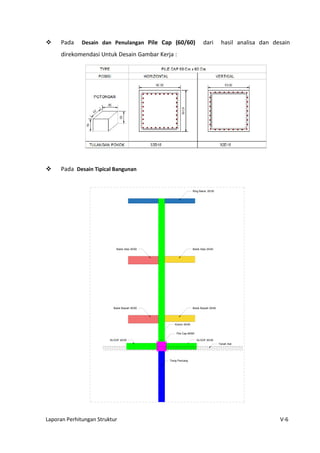

- 6. Laporan Perhitungan Struktur V-6 Pada Desain dan Penulangan Pile Cap (60/60) dari hasil analisa dan desain direkomendasi Untuk Desain Gambar Kerja : Pada Desain Tipical Bangunan SLOOF 20/30 Pile Cap 60/60 Kolom 30/45 60.00 60.00 Tiang Pancang SLOOF 20/30 Balok Bawah 25/40Balok Bawah 30/50 Balok Atas 25/40Balok Atas 30/50 Ring Balok 20/30 Tanah Asli

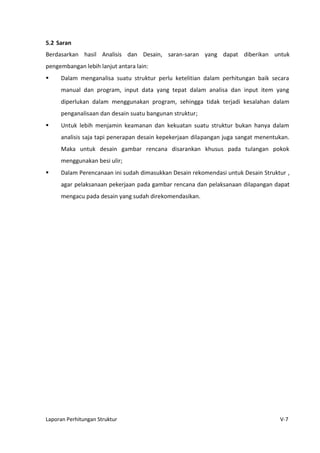

- 7. Laporan Perhitungan Struktur V-7 5.2 Saran Berdasarkan hasil Analisis dan Desain, saran-saran yang dapat diberikan untuk pengembangan lebih lanjut antara lain: Dalam menganalisa suatu struktur perlu ketelitian dalam perhitungan baik secara manual dan program, input data yang tepat dalam analisa dan input item yang diperlukan dalam menggunakan program, sehingga tidak terjadi kesalahan dalam penganalisaan dan desain suatu bangunan struktur; Untuk lebih menjamin keamanan dan kekuatan suatu struktur bukan hanya dalam analisis saja tapi penerapan desain kepekerjaan dilapangan juga sangat menentukan. Maka untuk desain gambar rencana disarankan khusus pada tulangan pokok menggunakan besi ulir; Dalam Perencanaan ini sudah dimasukkan Desain rekomendasi untuk Desain Struktur , agar pelaksanaan pekerjaan pada gambar rencana dan pelaksanaan dilapangan dapat mengacu pada desain yang sudah direkomendasikan.
