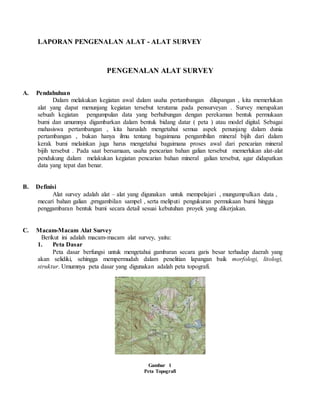

- 1. LAPORAN PENGENALAN ALAT - ALAT SURVEY PENGENALAN ALAT SURVEY A. Pendahuluan Dalam melakukan kegiatan awal dalam usaha pertambangan dilapangan , kita memerlukan alat yang dapat menunjang kegiatan tersebut terutama pada pensurveyan . Survey merupakan sebuah kegiatan pengumpulan data yang berhubungan dengan perekaman bentuk permukaan bumi dan umumnya digambarkan dalam bentuk bidang datar ( peta ) atau model digital. Sebagai mahasiswa pertambangan , kita haruslah mengetahui semua aspek penunjang dalam dunia pertambangan , bukan hanya ilmu tentang bagaimana pengambilan mineral bijih dari dalam kerak bumi melainkan juga harus mengetahui bagaimana proses awal dari pencarian mineral bijih tersebut . Pada saat bersamaan, usaha pencarian bahan galian tersebut memerlukan alat-alat pendukung dalam melakukan kegiatan pencarian bahan mineral galian tersebut, agar didapatkan data yang tepat dan benar. B. Definisi Alat survey adalah alat – alat yang digunakan untuk mempelajari , mungumpulkan data , mecari bahan galian ,prngambilan sampel , serta meliputi pengukuran permukaan bumi hingga penggambaran bentuk bumi secara detail sesuai kebutuhan proyek yang dikerjakan. C. Macam-Macam Alat Survey Berikut ini adalah macam-macam alat survey, yaitu: 1. Peta Dasar Peta dasar berfungsi untuk mengetahui gambaran secara garis besar terhadap daerah yang akan selidiki, sehingga mempermudah dalam penelitian lapangan baik morfologi, litologi, struktur. Umumnya peta dasar yang digunakan adalah peta topografi. Gambar 1 Peta Topografi

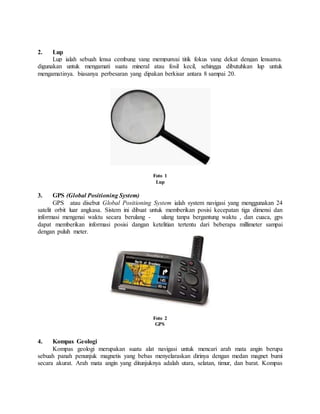

- 2. 2. Lup Lup ialah sebuah lensa cembung yang mempunyai titik fokus yang dekat dengan lensanya. digunakan untuk mengamati suatu mineral atau fosil kecil, sehingga dibutuhkan lup untuk mengamatinya. biasanya perbesaran yang dipakan berkisar antara 8 sampai 20. Foto 1 Lup 3. GPS (Global Positioning System) GPS atau disebut Global Positioning System ialah system navigasi yang menggunakan 24 satelit orbit luar angkasa. Sistem ini dibuat untuk memberikan posisi kecepatan tiga dimensi dan informasi mengenai waktu secara berulang - ulang tanpa bergantung waktu , dan cuaca, gps dapat memberikan informasi posisi dangan ketelitian tertentu dari beberapa millimeter sampai dengan puluh meter. Foto 2 GPS 4. Kompas Geologi Kompas geologi merupakan suatu alat navigasi untuk mencari arah mata angin berupa sebuah panah penunjuk magnetis yang bebas menyelaraskan dirinya dengan medan magnet bumi secara akurat. Arah mata angin yang ditunjuknya adalah utara, selatan, timur, dan barat. Kompas

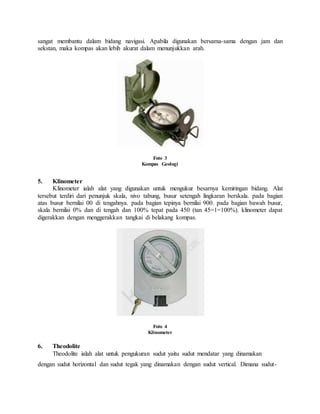

- 3. sangat membantu dalam bidang navigasi. Apabila digunakan bersama-sama dengan jam dan sekstan, maka kompas akan lebih akurat dalam menunjukkan arah. Foto 3 Kompas Geologi 5. Klinometer Klinometer ialah alat yang digunakan untuk mengukur besarnya kemiringan bidang. Alat tersebut terdiri dari penunjuk skala, nivo tabung, busur setengah lingkaran berskala. pada bagian atas busur bernilai 00 di tengahnya. pada bagian tepinya bernilai 900. pada bagian bawah busur, skala bernilai 0% dan di tengah dan 100% tepat pada 450 (tan 45=1=100%). klinometer dapat digerakkan dengan menggerakkan tangkai di belakang kompas. Foto 4 Klinometer 6. Theodolite Theodolite ialah alat untuk pengukuran sudut yaitu sudut mendatar yang dinamakan dengan sudut horizontal dan sudut tegak yang dinamakan dengan sudut vertical. Dimana sudut-

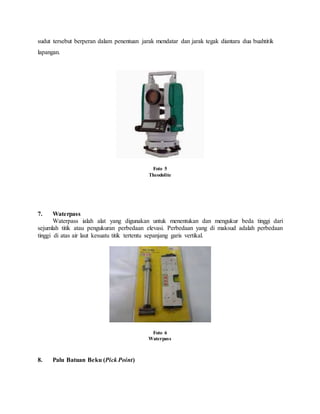

- 4. sudut tersebut berperan dalam penentuan jarak mendatar dan jarak tegak diantara dua buahtitik lapangan. Foto 5 Theodolite 7. Waterpass Waterpass ialah alat yang digunakan untuk menentukan dan mengukur beda tinggi dari sejumlah titik atau pengukuran perbedaan elevasi. Perbedaan yang di maksud adalah perbedaan tinggi di atas air laut kesuatu titik tertentu sepanjang garis vertikal. Foto 6 Waterpass 8. Palu Batuan Beku (Pick Point)
- 5. Palu batuan beku atau disebut juga pick point, yaitu jenis palu yang berujung runcing dan umumnya dipakai untuk jenis batuan keras. Selain digunakan untuk batuan beku, palu ini juga bias digunakan untuk batuan metamorf. Foto 7 Palu Batuan Beku (Pick Point) 9. Palu Batuan Sedimen (Chisel Point) Palu batuan sedimen atau disebut juga chisel point, yaitu jenis palu yang berujung lebar seperti pahat umumnya dipakai untuk batuan berlapis seperti batuan sedimen. Foto 8 Palu Batuan Sedimen (Chisel Point) 10. Roll Meter Roll meter adalah merupakan suatu alat yang digunakan untuk mengukur panjang suatu lintasan , ketebalan suatu batuan atau ketebalan suatau lapisan . Dengan skala centimeter atau ukuran standard nya dengan ketelitian 0,1.

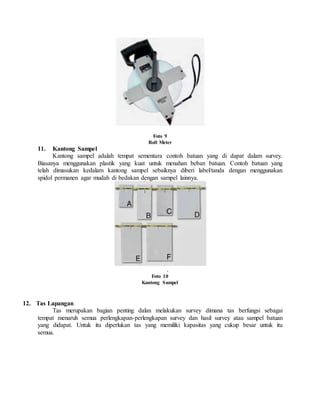

- 6. Foto 9 Roll Meter 11. Kantong Sampel Kantong sampel adalah tempat sementara contoh batuan yang di dapat dalam survey. Biasanya menggunakan plastik yang kuat untuk menahan beban batuan. Contoh batuan yang telah dimasukan kedalam kantong sampel sebaiknya diberi label/tanda dengan menggunakan spidol permanen agar mudah di bedakan dengan sampel lainnya. . Foto 10 Kantong Sampel 12. Tas Lapangan Tas merupakan bagian penting dalan melakukan survey dimana tas berfungsi sebagai tempat menaruh semua perlengkapan-perlengkapan survey dan hasil survey atau sampel batuan yang didapat. Untuk itu diperlukan tas yang memiliki kapasitas yang cukup besar untuk itu semua.

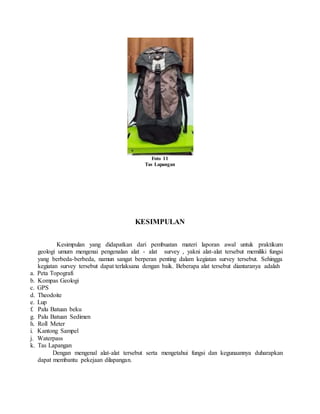

- 7. Foto 11 Tas Lapangan KESIMPULAN Kesimpulan yang didapatkan dari pembuatan materi laporan awal untuk praktikum geologi umum mengenai pengenalan alat - alat survey , yakni alat-alat tersebut memiliki fungsi yang berbeda-berbeda, namun sangat berperan penting dalam kegiatan survey tersebut. Sehingga kegiatan survey tersebut dapat terlaksana dengan baik. Beberapa alat tersebut diantaranya adalah a. Peta Topografi b. Kompas Geologi c. GPS d. Theodoite e. Lup f. Palu Batuan beku g. Palu Batuan Sedimen h. Roll Meter i. Kantong Sampel j. Waterpass k. Tas Lapangan Dengan mengenal alat-alat tersebut serta mengetahui fungsi dan kegunaannya duharapkan dapat membantu pekejaan dilapangan.

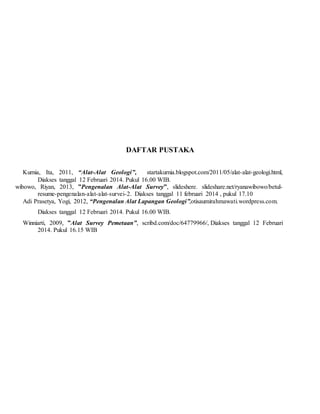

- 8. DAFTAR PUSTAKA Kurnia, Ita, 2011, “Alat-Alat Geologi”, startakurnia.blogspot.com/2011/05/alat-alat-geologi.html, Diakses tanggal 12 Februari 2014. Pukul 16.00 WIB. wibowo, Riyan, 2013, ”Pengenalan Alat-Alat Survey”, slideshere. slideshare.net/ryanawibowo/betul- resume-pengenalan-alat-alat-survei-2. Diakses tanggal 11 februari 2014 , pukul 17.10 Adi Prasetya, Yogi, 2012, “Pengenalan Alat Lapangan Geologi”,otisaumirahmawati.wordpress.com. Diakses tanggal 12 Februari 2014. Pukul 16.00 WIB. Winniarti, 2009, ”Alat Survey Pemetaan”, scribd.com/doc/64779966/, Diakses tanggal 12 Februari 2014. Pukul 16.15 WIB
