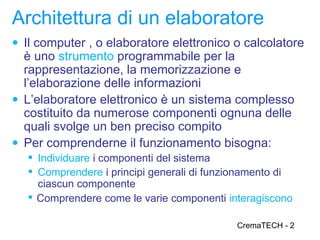

Architettura di un elaboratore
● Il computer , o elaboratore elettronico o calcolatore
è uno strumento programmabile per la
rappresentazione, la memorizzazione e
l’elaborazione delle informazioni
● L’elaboratore elettronico è un sistema complesso
costituito da numerose componenti ognuna delle
quali svolge un ben preciso compito
● Per comprenderne il funzionamento bisogna:
 Individuare i componenti del sistema
 Comprendere i principi generali di funzionamento di
ciascun componente
 Comprendere come le varie componenti interagiscono

CremaTECH - 2

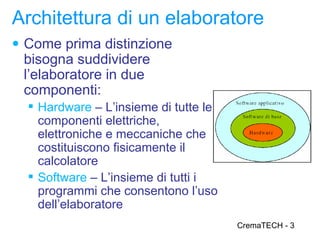

Architettura di un elaboratore
● Come prima distinzione
bisogna suddividere
l’elaboratore in due
componenti:
 Hardware – L’insieme di tutte le
componenti elettriche,
elettroniche e meccaniche che
costituiscono fisicamente il
calcolatore
 Software – L’insieme di tutti i
programmi che consentono l’uso
dell’elaboratore
CremaTECH - 3

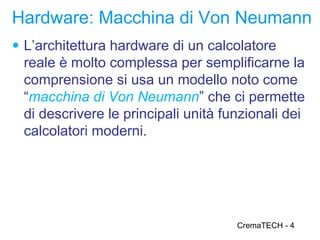

Hardware: Macchina di Von Neumann
● L’architettura hardware di un calcolatore
reale è molto complessa per semplificarne la
comprensione si usa un modello noto come
“macchina di Von Neumann” che ci permette
di descrivere le principali unità funzionali dei
calcolatori moderni.

CremaTECH - 4

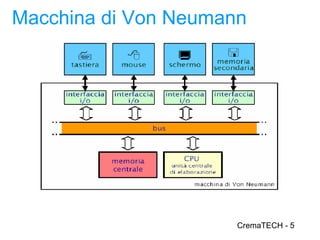

Macchina di Von Neumann

CremaTECH - 5

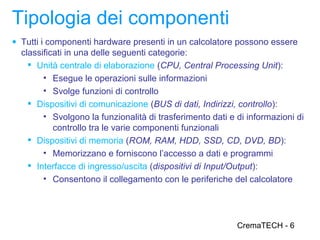

Tipologia dei componenti
● Tutti i componenti hardware presenti in un calcolatore possono essere
classificati in una delle seguenti categorie:
 Unità centrale di elaborazione (CPU, Central Processing Unit):
• Esegue le operazioni sulle informazioni
• Svolge funzioni di controllo
 Dispositivi di comunicazione (BUS di dati, Indirizzi, controllo):
• Svolgono la funzionalità di trasferimento dati e di informazioni di
controllo tra le varie componenti funzionali
 Dispositivi di memoria (ROM, RAM, HDD, SSD, CD, DVD, BD):
• Memorizzano e forniscono l’accesso a dati e programmi
 Interfacce di ingresso/uscita (dispositivi di Input/Output):
• Consentono il collegamento con le periferiche del calcolatore

CremaTECH - 6

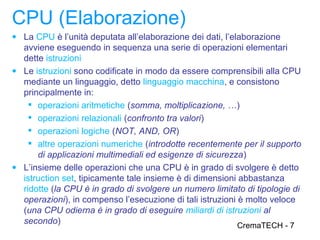

CPU (Elaborazione)
● La CPU è l’unità deputata all’elaborazione dei dati, l’elaborazione
avviene eseguendo in sequenza una serie di operazioni elementari
dette istruzioni
● Le istruzioni sono codificate in modo da essere comprensibili alla CPU
mediante un linguaggio, detto linguaggio macchina, e consistono
principalmente in:
 operazioni aritmetiche (somma, moltiplicazione, …)
 operazioni relazionali (confronto tra valori)
 operazioni logiche (NOT, AND, OR)
 altre operazioni numeriche (introdotte recentemente per il supporto
di applicazioni multimediali ed esigenze di sicurezza)
● L’insieme delle operazioni che una CPU è in grado di svolgere è detto
istruction set, tipicamente tale insieme è di dimensioni abbastanza
ridotte (la CPU è in grado di svolgere un numero limitato di tipologie di
operazioni), in compenso l’esecuzione di tali istruzioni è molto veloce
(una CPU odierna è in grado di eseguire miliardi di istruzioni al
secondo) CremaTECH - 7

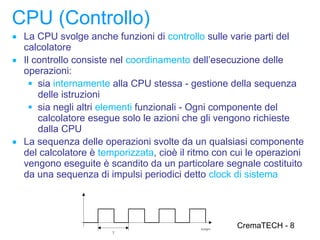

CPU (Controllo)
● La CPU svolge anche funzioni di controllo sulle varie parti del
calcolatore
● Il controllo consiste nel coordinamento dell’esecuzione delle
operazioni:
 sia internamente alla CPU stessa - gestione della sequenza
delle istruzioni
 sia negli altri elementi funzionali - Ogni componente del
calcolatore esegue solo le azioni che gli vengono richieste
dalla CPU
● La sequenza delle operazioni svolte da un qualsiasi componente
del calcolatore è temporizzata, cioè il ritmo con cui le operazioni
vengono eseguite è scandito da un particolare segnale costituito
da una sequenza di impulsi periodici detto clock di sistema

CremaTECH - 8

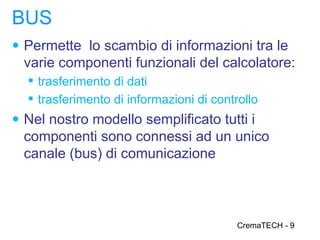

BUS
● Permette lo scambio di informazioni tra le
varie componenti funzionali del calcolatore:
 trasferimento di dati
 trasferimento di informazioni di controllo
● Nel nostro modello semplificato tutti i
componenti sono connessi ad un unico
canale (bus) di comunicazione

CremaTECH - 9

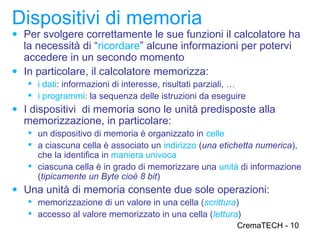

Dispositivi di memoria
● Per svolgere correttamente le sue funzioni il calcolatore ha
la necessità di “ricordare” alcune informazioni per potervi
accedere in un secondo momento
● In particolare, il calcolatore memorizza:
 i dati: informazioni di interesse, risultati parziali, …
 i programmi: la sequenza delle istruzioni da eseguire
● I dispositivi di memoria sono le unità predisposte alla
memorizzazione, in particolare:
 un dispositivo di memoria è organizzato in celle
 a ciascuna cella è associato un indirizzo (una etichetta numerica),
che la identifica in maniera univoca
 ciascuna cella è in grado di memorizzare una unità di informazione
(tipicamente un Byte cioè 8 bit)
● Una unità di memoria consente due sole operazioni:
 memorizzazione di un valore in una cella (scrittura)
 accesso al valore memorizzato in una cella (lettura)
CremaTECH - 10

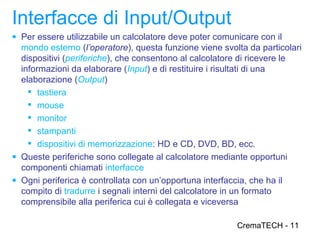

Interfacce di Input/Output
● Per essere utilizzabile un calcolatore deve poter comunicare con il
mondo esterno (l’operatore), questa funzione viene svolta da particolari
dispositivi (periferiche), che consentono al calcolatore di ricevere le
informazioni da elaborare (Input) e di restituire i risultati di una
elaborazione (Output)
 tastiera
 mouse
 monitor
 stampanti
 dispositivi di memorizzazione: HD e CD, DVD, BD, ecc.
● Queste periferiche sono collegate al calcolatore mediante opportuni
componenti chiamati interfacce
● Ogni periferica è controllata con un’opportuna interfaccia, che ha il
compito di tradurre i segnali interni del calcolatore in un formato
comprensibile alla periferica cui è collegata e viceversa

CremaTECH - 11

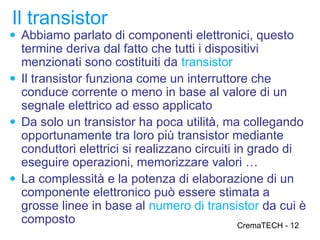

Il transistor
● Abbiamo parlato di componenti elettronici, questo
termine deriva dal fatto che tutti i dispositivi
menzionati sono costituiti da transistor
● Il transistor funziona come un interruttore che
conduce corrente o meno in base al valore di un
segnale elettrico ad esso applicato
● Da solo un transistor ha poca utilità, ma collegando
opportunamente tra loro più transistor mediante
conduttori elettrici si realizzano circuiti in grado di
eseguire operazioni, memorizzare valori …
● La complessità e la potenza di elaborazione di un
componente elettronico può essere stimata a
grosse linee in base al numero di transistor da cui è
composto CremaTECH - 12

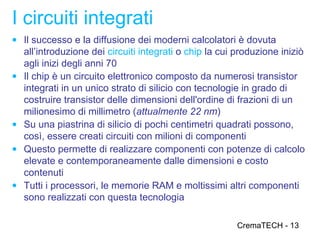

I circuiti integrati
● Il successo e la diffusione dei moderni calcolatori è dovuta
all’introduzione dei circuiti integrati o chip la cui produzione iniziò
agli inizi degli anni 70
● Il chip è un circuito elettronico composto da numerosi transistor
integrati in un unico strato di silicio con tecnologie in grado di
costruire transistor delle dimensioni dell'ordine di frazioni di un
milionesimo di millimetro (attualmente 22 nm)
● Su una piastrina di silicio di pochi centimetri quadrati possono,
così, essere creati circuiti con milioni di componenti
● Questo permette di realizzare componenti con potenze di calcolo
elevate e contemporaneamente dalle dimensioni e costo
contenuti
● Tutti i processori, le memorie RAM e moltissimi altri componenti
sono realizzati con questa tecnologia

CremaTECH - 13

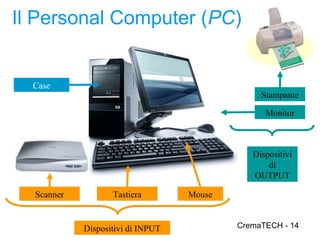

Il Personal Computer (PC)

Case
Stampante

Monitor

Dispositivi
di
OUTPUT

Scanner Tastiera Mouse

Dispositivi di INPUT CremaTECH - 14

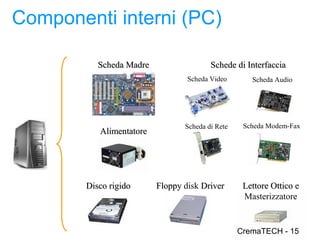

Componenti interni (PC)

Scheda Madre Schede di Interfaccia
Scheda Video Scheda Audio

Scheda di Rete Scheda Modem-Fax
Alimentatore

Disco rigido Floppy disk Driver Lettore Ottico e
Masterizzatore

15
CremaTECH - 15

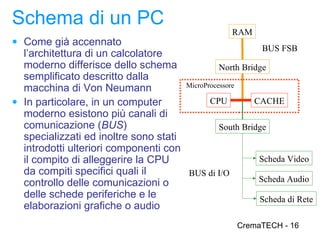

Schema di un PC
RAM
● Come già accennato
BUS FSB
l’architettura di un calcolatore
moderno differisce dello schema North Bridge
semplificato descritto dalla
MicroProcessore
macchina di Von Neumann
● In particolare, in un computer CPU CACHE
moderno esistono più canali di
comunicazione (BUS) South Bridge
specializzati ed inoltre sono stati
introdotti ulteriori componenti con
il compito di alleggerire la CPU Scheda Video
da compiti specifici quali il BUS di I/O
controllo delle comunicazioni o Scheda Audio
delle schede periferiche e le Scheda di Rete
elaborazioni grafiche o audio
CremaTECH - 16

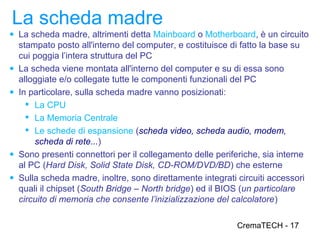

La scheda madre
● La scheda madre, altrimenti detta Mainboard o Motherboard, è un circuito
stampato posto all'interno del computer, e costituisce di fatto la base su
cui poggia l’intera struttura del PC
● La scheda viene montata all'interno del computer e su di essa sono
alloggiate e/o collegate tutte le componenti funzionali del PC
● In particolare, sulla scheda madre vanno posizionati:
 La CPU
 La Memoria Centrale
 Le schede di espansione (scheda video, scheda audio, modem,
scheda di rete...)
● Sono presenti connettori per il collegamento delle periferiche, sia interne
al PC (Hard Disk, Solid State Disk, CD-ROM/DVD/BD) che esterne
● Sulla scheda madre, inoltre, sono direttamente integrati circuiti accessori
quali il chipset (South Bridge – North bridge) ed il BIOS (un particolare
circuito di memoria che consente l’inizializzazione del calcolatore)

CremaTECH - 17

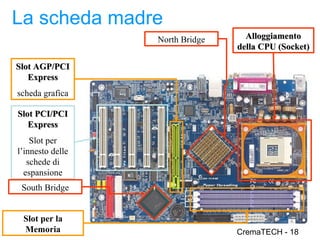

La scheda madre
North Bridge Alloggiamento
della CPU (Socket)

Slot AGP/PCI
Express
scheda grafica

Slot PCI/PCI
Express
Slot per
l’innesto delle
schede di
espansione
South Bridge

Slot per la
Memoria CremaTECH - 18

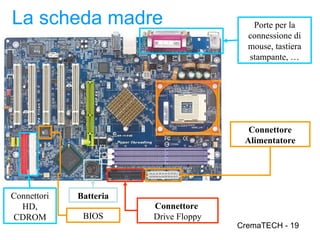

La scheda madre Porte per la
connessione di
mouse, tastiera
stampante, …

Connettore
Alimentatore

Connettori Batteria
HD, Connettore
CDROM BIOS Drive Floppy
CremaTECH - 19

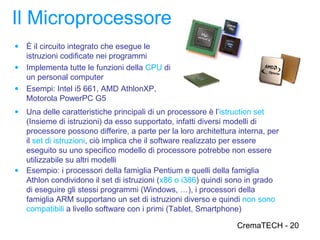

Il Microprocessore
● È il circuito integrato che esegue le
istruzioni codificate nei programmi
● Implementa tutte le funzioni della CPU di
un personal computer
● Esempi: Intel i5 661, AMD AthlonXP,
Motorola PowerPC G5
● Una delle caratteristiche principali di un processore è l’istruction set
(Insieme di istruzioni) da esso supportato, infatti diversi modelli di
processore possono differire, a parte per la loro architettura interna, per
il set di istruzioni, ciò implica che il software realizzato per essere
eseguito su uno specifico modello di processore potrebbe non essere
utilizzabile su altri modelli
● Esempio: i processori della famiglia Pentium e quelli della famiglia
Athlon condividono il set di istruzioni (x86 o i386) quindi sono in grado
di eseguire gli stessi programmi (Windows, …), i processori della
famiglia ARM supportano un set di istruzioni diverso e quindi non sono
compatibili a livello software con i primi (Tablet, Smartphone)

CremaTECH - 20

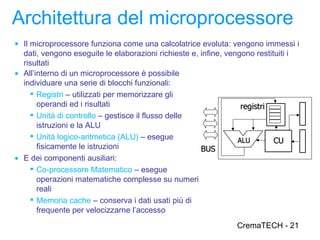

Architettura del microprocessore
● Il microprocessore funziona come una calcolatrice evoluta: vengono immessi i
dati, vengono eseguite le elaborazioni richieste e, infine, vengono restituiti i
risultati
● All’interno di un microprocessore è possibile
individuare una serie di blocchi funzionali:
 Registri – utilizzati per memorizzare gli
operandi ed i risultati registri
 Unità di controllo – gestisce il flusso delle
istruzioni e la ALU
 Unità logico-aritmetica (ALU) – esegue ALU CU
fisicamente le istruzioni BUS
● E dei componenti ausiliari:
 Co-processore Matematico – esegue
operazioni matematiche complesse su numeri
reali
 Memoria cache – conserva i dati usati più di
frequente per velocizzarne l’accesso
CremaTECH - 21

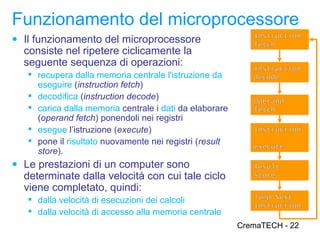

Funzionamento del microprocessore
Instruction
● Il funzionamento del microprocessore
fetch
consiste nel ripetere ciclicamente la
seguente sequenza di operazioni: Instruction
 recupera dalla memoria centrale l'istruzione da decode
eseguire (instruction fetch)
 decodifica (instruction decode)
Operand
 carica dalla memoria centrale i dati da elaborare fetch
(operand fetch) ponendoli nei registri
 esegue l’istruzione (execute) Instruction
 pone il risultato nuovamente nei registri (result
execute
store).
● Le prestazioni di un computer sono Result
determinate dalla velocità con cui tale ciclo Store
viene completato, quindi:
 dalla velocità di esecuzioni dei calcoli Jump Next
Instruction
 dalla velocità di accesso alla memoria centrale
CremaTECH - 22

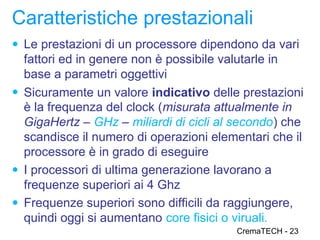

Caratteristiche prestazionali
● Le prestazioni di un processore dipendono da vari
fattori ed in genere non è possibile valutarle in
base a parametri oggettivi
● Sicuramente un valore indicativo delle prestazioni
è la frequenza del clock (misurata attualmente in
GigaHertz – GHz – miliardi di cicli al secondo) che
scandisce il numero di operazioni elementari che il
processore è in grado di eseguire
● I processori di ultima generazione lavorano a
frequenze superiori ai 4 Ghz
● Frequenze superiori sono difficili da raggiungere,
quindi oggi si aumentano core fisici o viruali.
CremaTECH - 23

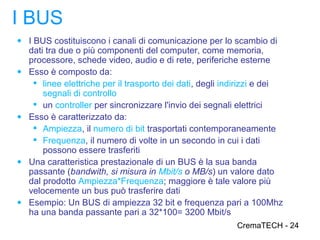

I BUS
● I BUS costituiscono i canali di comunicazione per lo scambio di
dati tra due o più componenti del computer, come memoria,
processore, schede video, audio e di rete, periferiche esterne
● Esso è composto da:
 linee elettriche per il trasporto dei dati, degli indirizzi e dei
segnali di controllo
 un controller per sincronizzare l'invio dei segnali elettrici
● Esso è caratterizzato da:
 Ampiezza, il numero di bit trasportati contemporaneamente
 Frequenza, il numero di volte in un secondo in cui i dati
possono essere trasferiti
● Una caratteristica prestazionale di un BUS è la sua banda
passante (bandwith, si misura in Mbit/s o MB/s) un valore dato
dal prodotto Ampiezza*Frequenza; maggiore è tale valore più
velocemente un bus può trasferire dati
● Esempio: Un BUS di ampiezza 32 bit e frequenza pari a 100Mhz
ha una banda passante pari a 32*100= 3200 Mbit/s
CremaTECH - 24

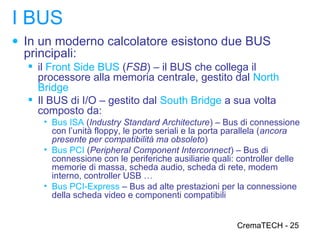

I BUS
● In un moderno calcolatore esistono due BUS
principali:
 il Front Side BUS (FSB) – il BUS che collega il
processore alla memoria centrale, gestito dal North
Bridge
 Il BUS di I/O – gestito dal South Bridge a sua volta
composto da:
• Bus ISA (Industry Standard Architecture) – Bus di connessione
con l’unità floppy, le porte seriali e la porta parallela (ancora
presente per compatibilità ma obsoleto)
• Bus PCI (Peripheral Component Interconnect) – Bus di
connessione con le periferiche ausiliarie quali: controller delle
memorie di massa, scheda audio, scheda di rete, modem
interno, controller USB …
• Bus PCI-Express – Bus ad alte prestazioni per la connessione
della scheda video e componenti compatibili

CremaTECH - 25

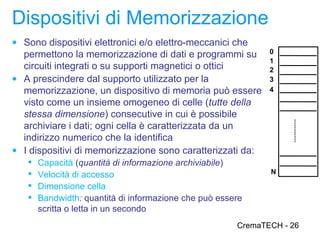

Dispositivi di Memorizzazione
● Sono dispositivi elettronici e/o elettro-meccanici che
permettono la memorizzazione di dati e programmi su 0
1
circuiti integrati o su supporti magnetici o ottici 2
● A prescindere dal supporto utilizzato per la 3
memorizzazione, un dispositivo di memoria può essere 4
visto come un insieme omogeneo di celle (tutte della
stessa dimensione) consecutive in cui è possibile
archiviare i dati; ogni cella è caratterizzata da un
indirizzo numerico che la identifica
● I dispositivi di memorizzazione sono caratterizzati da:
 Capacità (quantità di informazione archiviabile)
 Velocità di accesso N

 Dimensione cella
 Bandwidth: quantità di informazione che può essere
scritta o letta in un secondo
CremaTECH - 26

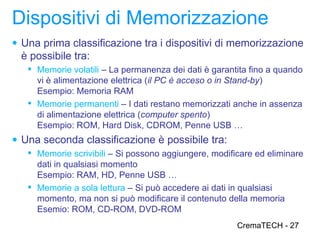

Dispositivi di Memorizzazione
● Una prima classificazione tra i dispositivi di memorizzazione
è possibile tra:
 Memorie volatili – La permanenza dei dati è garantita fino a quando
vi è alimentazione elettrica (il PC è acceso o in Stand-by)
Esempio: Memoria RAM
 Memorie permanenti – I dati restano memorizzati anche in assenza
di alimentazione elettrica (computer spento)
Esempio: ROM, Hard Disk, CDROM, Penne USB …
● Una seconda classificazione è possibile tra:
 Memorie scrivibili – Si possono aggiungere, modificare ed eliminare
dati in qualsiasi momento
Esempio: RAM, HD, Penne USB …
 Memorie a sola lettura – Si può accedere ai dati in qualsiasi
momento, ma non si può modificare il contenuto della memoria
Esemio: ROM, CD-ROM, DVD-ROM
CremaTECH - 27

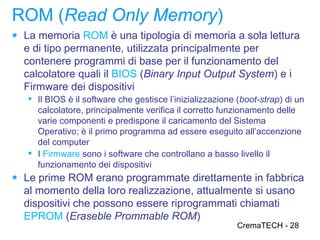

ROM (Read Only Memory)
● La memoria ROM è una tipologia di memoria a sola lettura
e di tipo permanente, utilizzata principalmente per
contenere programmi di base per il funzionamento del
calcolatore quali il BIOS (Binary Input Output System) e i
Firmware dei dispositivi
 Il BIOS è il software che gestisce l’inizializzazione (boot-strap) di un
calcolatore, principalmente verifica il corretto funzionamento delle
varie componenti e predispone il caricamento del Sistema
Operativo; è il primo programma ad essere eseguito all’accenzione
del computer
 I Firmware sono i software che controllano a basso livello il
funzionamento dei dispositivi
● Le prime ROM erano programmate direttamente in fabbrica
al momento della loro realizzazione, attualmente si usano
dispositivi che possono essere riprogrammati chiamati
EPROM (Eraseble Prommable ROM)
CremaTECH - 28

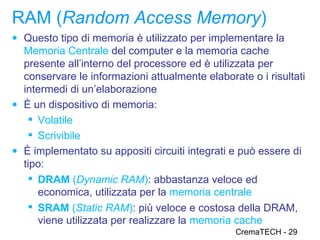

RAM (Random Access Memory)
● Questo tipo di memoria è utilizzato per implementare la
Memoria Centrale del computer e la memoria cache
presente all’interno del processore ed è utilizzata per
conservare le informazioni attualmente elaborate o i risultati
intermedi di un’elaborazione
● È un dispositivo di memoria:
 Volatile
 Scrivibile
● È implementato su appositi circuiti integrati e può essere di
tipo:
 DRAM (Dynamic RAM): abbastanza veloce ed
economica, utilizzata per la memoria centrale
 SRAM (Static RAM): più veloce e costosa della DRAM,
viene utilizzata per realizzare la memoria cache
CremaTECH - 29

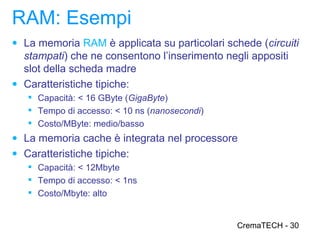

RAM: Esempi
● La memoria RAM è applicata su particolari schede (circuiti
stampati) che ne consentono l’inserimento negli appositi
slot della scheda madre
● Caratteristiche tipiche:
 Capacità: < 16 GByte (GigaByte)
 Tempo di accesso: < 10 ns (nanosecondi)
 Costo/MByte: medio/basso
● La memoria cache è integrata nel processore
 Capacità: < 12Mbyte
 Tempo di accesso: < 1ns
 Costo/Mbyte: alto

CremaTECH - 30

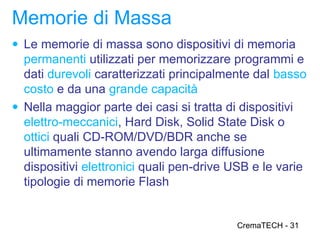

Memorie di Massa
● Le memorie di massa sono dispositivi di memoria
permanenti utilizzati per memorizzare programmi e
dati durevoli caratterizzati principalmente dal basso
costo e da una grande capacità
● Nella maggior parte dei casi si tratta di dispositivi
elettro-meccanici, Hard Disk, Solid State Disk o
ottici quali CD-ROM/DVD/BDR anche se
ultimamente stanno avendo larga diffusione
dispositivi elettronici quali pen-drive USB e le varie
tipologie di memorie Flash

CremaTECH - 31

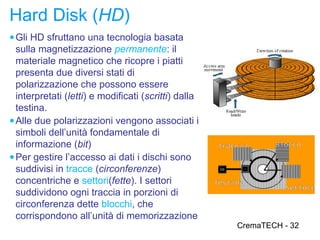

Hard Disk (HD)
● Gli HD sfruttano una tecnologia basata
sulla magnetizzazione permanente: il
materiale magnetico che ricopre i piatti
presenta due diversi stati di
polarizzazione che possono essere
interpretati (letti) e modificati (scritti) dalla
testina.
● Alle due polarizzazioni vengono associati i
simboli dell’unità fondamentale di
informazione (bit) Traccia Blocco
● Per gestire l’accesso ai dati i dischi sono
suddivisi in tracce (circonferenze)
concentriche e settori(fette). I settori Testina
Settore
suddividono ogni traccia in porzioni di
circonferenza dette blocchi, che
corrispondono all’unità di memorizzazione
CremaTECH - 32

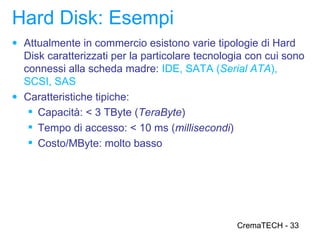

Hard Disk: Esempi
● Attualmente in commercio esistono varie tipologie di Hard
Disk caratterizzati per la particolare tecnologia con cui sono
connessi alla scheda madre: IDE, SATA (Serial ATA),
SCSI, SAS
 Capacità: < 3 TByte (TeraByte)
 Tempo di accesso: < 10 ms (millisecondi)
 Costo/MByte: molto basso

CremaTECH - 33

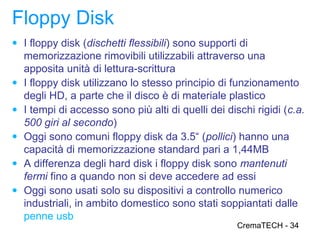

Floppy Disk
● I floppy disk (dischetti flessibili) sono supporti di
memorizzazione rimovibili utilizzabili attraverso una
apposita unità di lettura-scrittura
● I floppy disk utilizzano lo stesso principio di funzionamento
degli HD, a parte che il disco è di materiale plastico
● I tempi di accesso sono più alti di quelli dei dischi rigidi (c.a.
500 giri al secondo)
● Oggi sono comuni floppy disk da 3.5“ (pollici) hanno una
capacità di memorizzazione standard pari a 1,44MB
● A differenza degli hard disk i floppy disk sono mantenuti
fermi fino a quando non si deve accedere ad essi
● Oggi sono usati solo su dispositivi a controllo numerico
industriali, in ambito domestico sono stati soppiantati dalle
penne usb
CremaTECH - 34

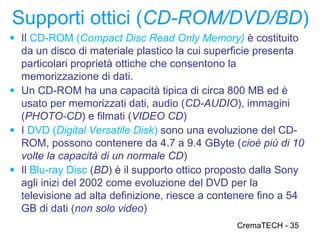

Supporti ottici (CD-ROM/DVD/BD)
● Il CD-ROM (Compact Disc Read Only Memory) è costituito
da un disco di materiale plastico la cui superficie presenta
particolari proprietà ottiche che consentono la
memorizzazione di dati.
● Un CD-ROM ha una capacità tipica di circa 800 MB ed è
usato per memorizzati dati, audio (CD-AUDIO), immagini
(PHOTO-CD) e filmati (VIDEO CD)
● I DVD (Digital Versatile Disk) sono una evoluzione del CD-
ROM, possono contenere da 4.7 a 9.4 GByte (cioè più di 10
volte la capacità di un normale CD)
● Il Blu-ray Disc (BD) è il supporto ottico proposto dalla Sony
agli inizi del 2002 come evoluzione del DVD per la
televisione ad alta definizione, riesce a contenere fino a 54
GB di dati (non solo video)
CremaTECH - 35

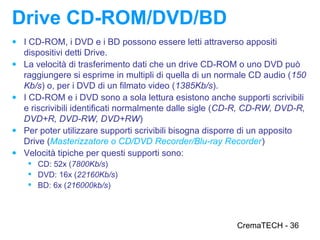

Drive CD-ROM/DVD/BD
● I CD-ROM, i DVD e i BD possono essere letti attraverso appositi
dispositivi detti Drive.
● La velocità di trasferimento dati che un drive CD-ROM o uno DVD può
raggiungere si esprime in multipli di quella di un normale CD audio (150
Kb/s) o, per i DVD di un filmato video (1385Kb/s).
● I CD-ROM e i DVD sono a sola lettura esistono anche supporti scrivibili
e riscrivibili identificati normalmente dalle sigle (CD-R, CD-RW, DVD-R,
DVD+R, DVD-RW, DVD+RW)
● Per poter utilizzare supporti scrivibili bisogna disporre di un apposito
Drive (Masterizzatore o CD/DVD Recorder/Blu-ray Recorder)
● Velocità tipiche per questi supporti sono:
 CD: 52x (7800Kb/s)
 DVD: 16x (22160Kb/s)
 BD: 6x (216000kb/s)

CremaTECH - 36

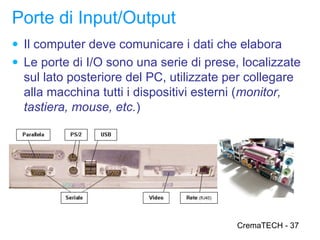

Porte di Input/Output
● Il computer deve comunicare i dati che elabora
● Le porte di I/O sono una serie di prese, localizzate
sul lato posteriore del PC, utilizzate per collegare
alla macchina tutti i dispositivi esterni (monitor,
tastiera, mouse, etc.)

CremaTECH - 37

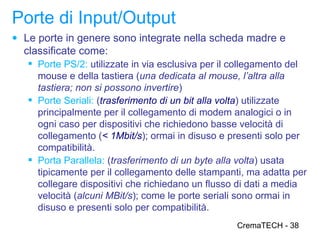

● Le porte in genere sono integrate nella scheda madre e
classificate come:
 Porte PS/2: utilizzate in via esclusiva per il collegamento del
mouse e della tastiera (una dedicata al mouse, l’altra alla
tastiera; non si possono invertire)
 Porte Seriali: (trasferimento di un bit alla volta) utilizzate
principalmente per il collegamento di modem analogici o in
ogni caso per dispositivi che richiedono basse velocità di
collegamento (< 1Mbit/s); ormai in disuso e presenti solo per
compatibilità.
 Porta Parallela: (trasferimento di un byte alla volta) usata
tipicamente per il collegamento delle stampanti, ma adatta per
collegare dispositivi che richiedano un flusso di dati a media
velocità (alcuni MBit/s); come le porte seriali sono ormai in
disuso e presenti solo per compatibilità.
CremaTECH - 38

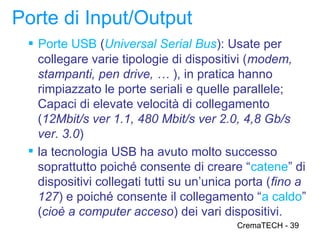

 Porte USB (Universal Serial Bus): Usate per
collegare varie tipologie di dispositivi (modem,
stampanti, pen drive, … ), in pratica hanno
rimpiazzato le porte seriali e quelle parallele;
Capaci di elevate velocità di collegamento
(12Mbit/s ver 1.1, 480 Mbit/s ver 2.0, 4,8 Gb/s
ver. 3.0)
 la tecnologia USB ha avuto molto successo
soprattutto poiché consente di creare “catene” di
dispositivi collegati tutti su un’unica porta (fino a
127) e poiché consente il collegamento “a caldo”
(cioè a computer acceso) dei vari dispositivi.
CremaTECH - 39

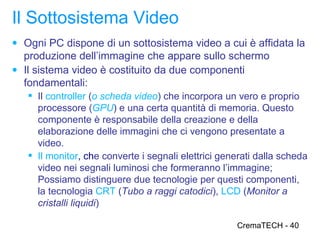

Il Sottosistema Video
● Ogni PC dispone di un sottosistema video a cui è affidata la
produzione dell’immagine che appare sullo schermo
● Il sistema video è costituito da due componenti
fondamentali:
 Il controller (o scheda video) che incorpora un vero e proprio
processore (GPU) e una certa quantità di memoria. Questo
componente è responsabile della creazione e della
elaborazione delle immagini che ci vengono presentate a
video.
 Il monitor, che converte i segnali elettrici generati dalla scheda
video nei segnali luminosi che formeranno l’immagine;
Possiamo distinguere due tecnologie per questi componenti,
la tecnologia CRT (Tubo a raggi catodici), LCD (Monitor a
cristalli liquidi)

CremaTECH - 40

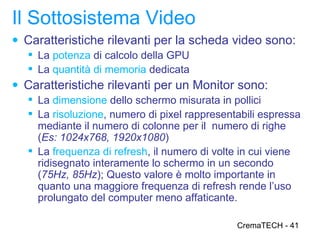

Il Sottosistema Video
● Caratteristiche rilevanti per la scheda video sono:
 La potenza di calcolo della GPU
 La quantità di memoria dedicata
● Caratteristiche rilevanti per un Monitor sono:
 La dimensione dello schermo misurata in pollici
 La risoluzione, numero di pixel rappresentabili espressa
mediante il numero di colonne per il numero di righe
(Es: 1024x768, 1920x1080)
 La frequenza di refresh, il numero di volte in cui viene
ridisegnato interamente lo schermo in un secondo
(75Hz, 85Hz); Questo valore è molto importante in
quanto una maggiore frequenza di refresh rende l’uso
prolungato del computer meno affaticante.

CremaTECH - 41

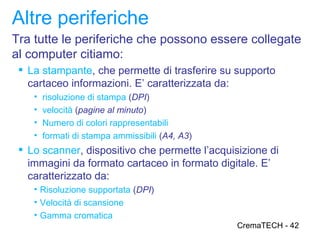

Altre periferiche
Tra tutte le periferiche che possono essere collegate
al computer citiamo:
 La stampante, che permette di trasferire su supporto
cartaceo informazioni. E’ caratterizzata da:
• risoluzione di stampa (DPI)
• velocità (pagine al minuto)
• Numero di colori rappresentabili
• formati di stampa ammissibili (A4, A3)
 Lo scanner, dispositivo che permette l’acquisizione di
immagini da formato cartaceo in formato digitale. E’
caratterizzato da:
• Risoluzione supportata (DPI)
• Velocità di scansione
• Gamma cromatica
CremaTECH - 42

�ݺ�ߣ

Lezione 1

Recommended

More Related Content

Similar to Lezione 1 (20)

Recently uploaded (7)

Lezione 1
