linkle yazılım ve mimari. tahsin yüksel
Linkle mimari

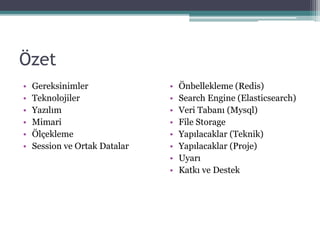

- 2. Özet • Gereksinimler • Teknolojiler • Yazılım • Mimari • Öç • Session ve Ortak Datalar • Önbellekleme (Redis) • Search Engine (Elasticsearch) • Veri Tabanı (Mysql) • File Storage • Yapılacaklar (Teknik) • Yapılacaklar (Proje) • Uyarı • Katkı ve Destek

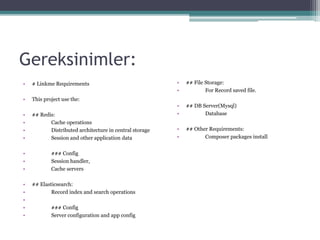

- 3. Gereksinimler: • # Linkme Requirements • This project use the: • ## Redis: • Cache operations • Distributed architecture in central storage • Session and other application data • ### Config • Session handler, • Cache servers • ## Elasticsearch: • Record index and search operations • • ### Config • Server configuration and app config • ## File Storage: • For Record saved file. • ## DB Server(Mysql) • Database • ## Other Requirements: • Composer packages install

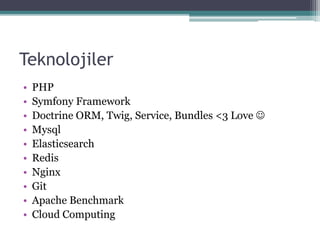

- 4. Teknolojiler • PHP • Symfony Framework • Doctrine ORM, Twig, Service, Bundles <3 Love • Mysql • Elasticsearch • Redis • Nginx • Git • Apache Benchmark • Cloud Computing

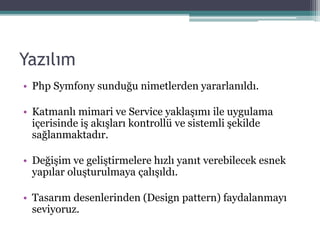

- 5. Yazılım • Php Symfony sunduğu nimetlerden yararlanıldı. • Katmanlı mimari ve Service yaklaşımı ile uygulama içerisinde iş akışları kontrollü ve sistemli şekilde sağlanmaktadır. • Değişim ve geliştirmelere hızlı yanıt verebilecek esnek yapılar oluşturulmaya çalışıldı. • Tasarım desenlerinden (Design pattern) faydalanmayı seviyoruz.

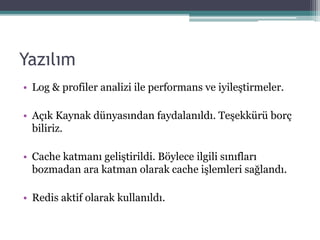

- 6. Yazılım • Log & profiler analizi ile performans ve iyileştirmeler. • Açık Kaynak dünyasından faydalanıldı. Teşekkürü borç biliriz. • Cache katmanı geliştirildi. Böylece ilgili sınıfları bozmadan ara katman olarak cache işlemleri sağlandı. • Redis aktif olarak kullanıldı.

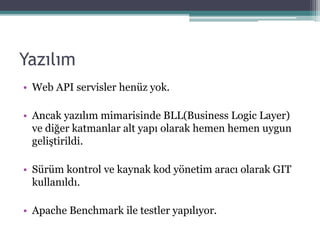

- 7. Yazılım • Web API servisler henüz yok. • Ancak yazılım mimarisinde BLL(Business Logic Layer) ve diğer katmanlar alt yapı olarak hemen hemen uygun geliştirildi. • Sürüm kontrol ve kaynak kod yönetim aracı olarak GIT kullanıldı. • Apache Benchmark ile testler yapılıyor.

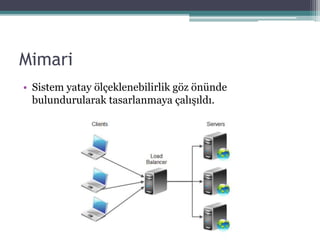

- 8. Mimari • Sistem yatay ölçeklenebilirlik göz önünde bulundurularak tasarlanmaya çalışıldı.

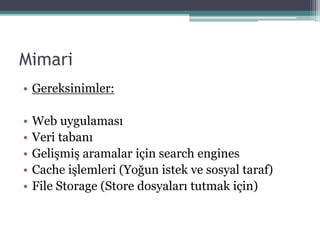

- 9. Mimari • Gereksinimler: • Web uygulaması • Veri tabanı • Gelişmiş aramalar için search engines • Cache işlemleri (Yoğun istek ve sosyal taraf) • File Storage (Store dosyaları tutmak için)

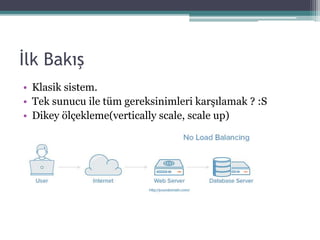

- 10. İlk Bakış • Klasik sistem. • Tek sunucu ile tüm gereksinimleri karşılamak ? :S • Dikey ölçekleme(vertically scale, scale up)

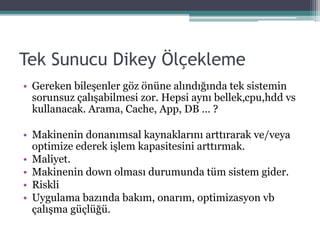

- 11. Tek Sunucu Dikey Öç • Gereken bileşenler göz önüne alındığında tek sistemin sorunsuz çalışabilmesi zor. Hepsi aynı bellek,cpu,hdd vs kullanacak. Arama, Cache, App, DB … ? • Makinenin donanımsal kaynaklarını arttırarak ve/veya optimize ederek işlem kapasitesini arttırmak. • Maliyet. • Makinenin down olması durumunda tüm sistem gider. • Riskli • Uygulama bazında bakım, onarım, optimizasyon vb çalışma güçlüğü.

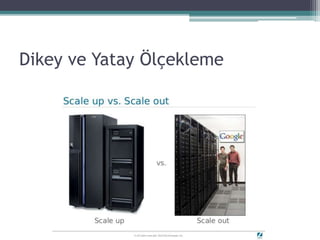

- 12. Dikey ve Yatay Öç

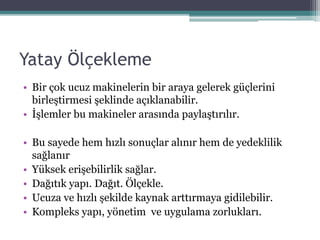

- 13. Yatay Öç • Bir çok ucuz makinelerin bir araya gelerek güçlerini birleştirmesi şeklinde açıklanabilir. • İşlemler bu makineler arasında paylaştırılır. • Bu sayede hem hızlı sonuçlar alınır hem de yedeklilik sağlanır • Yüksek erişebilirlik sağlar. • Dağıtık yapı. Dağıt. Ölçekle. • Ucuza ve hızlı şekilde kaynak arttırmaya gidilebilir. • Kompleks yapı, yönetim ve uygulama zorlukları.

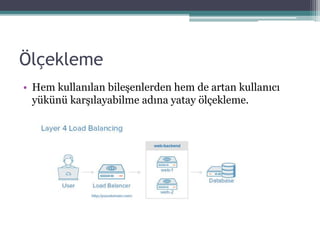

- 14. Öç • Hem kullanılan bileşenlerden hem de artan kullanıcı yükünü karşılayabilme adına yatay ölçekleme.

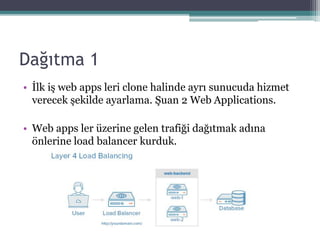

- 15. Dağıtma 1 • İlk iş web apps leri clone halinde ayrı sunucuda hizmet verecek şekilde ayarlama. Şuan 2 Web Applications. • Web apps ler üzerine gelen trafiği dağıtmak adına önlerine load balancer kurduk.

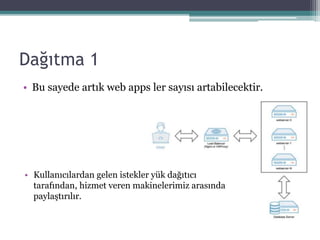

- 16. Dağıtma 1 • Bu sayede artık web apps ler sayısı artabilecektir. • Kullanıcılardan gelen istekler yük dağıtıcı tarafından, hizmet veren makinelerimiz arasında paylaştırılır.

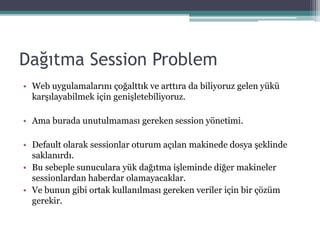

- 17. Dağıtma Session Problem • Web uygulamalarını çoğalttık ve arttıra da biliyoruz gelen yükü karşılayabilmek için genişletebiliyoruz. • Ama burada unutulmaması gereken session yönetimi. • Default olarak sessionlar oturum açılan makinede dosya şeklinde saklanırdı. • Bu sebeple sunuculara yük dağıtma işleminde diğer makineler sessionlardan haberdar olamayacaklar. • Ve bunun gibi ortak kullanılması gereken veriler için bir çözüm gerekir.

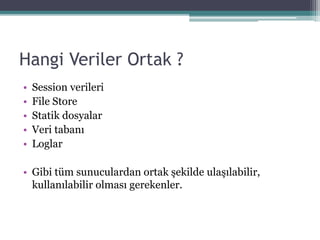

- 18. Hangi Veriler Ortak ? • Session verileri • File Store • Statik dosyalar • Veri tabanı • Loglar • Gibi tüm sunuculardan ortak şekilde ulaşılabilir, kullanılabilir olması gerekenler.

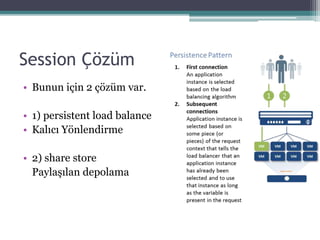

- 19. Session Çözüm • Bunun için 2 çözüm var. • 1) persistent load balance • Kalıcı Yönlendirme • 2) share store Paylaşılan depolama

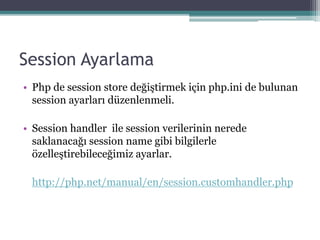

- 20. Session Ayarlama • Php de session store değiştirmek için php.ini de bulunan session ayarları düzenlenmeli. • Session handler ile session verilerinin nerede saklanacağı session name gibi bilgilerle özelleştirebileceğimiz ayarlar. http://php.net/manual/en/session.customhandler.php

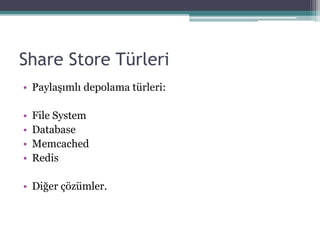

- 21. Share Store Türleri • Paylaşımlı depolama türleri: • File System • Database • Memcached • Redis • Diğer çözümler.

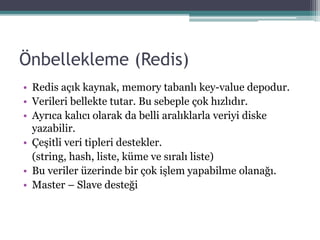

- 22. Önbellekleme (Redis) • Redis açık kaynak, memory tabanlı key-value depodur. • Verileri bellekte tutar. Bu sebeple çok hızlıdır. • Ayrıca kalıcı olarak da belli aralıklarla veriyi diske yazabilir. • Çeşitli veri tipleri destekler. (string, hash, liste, küme ve sıralı liste) • Bu veriler üzerinde bir çok işlem yapabilme olanağı. • Master – Slave desteği

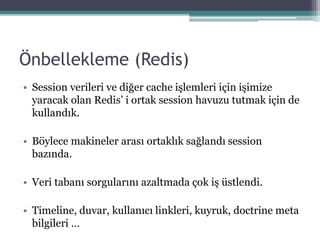

- 23. Önbellekleme (Redis) • Session verileri ve diğer cache işlemleri için işimize yaracak olan Redis’ i ortak session havuzu tutmak için de kullandık. • Böylece makineler arası ortaklık sağlandı session bazında. • Veri tabanı sorgularını azaltmada çok iş üstlendi. • Timeline, duvar, kullanıcı linkleri, kuyruk, doctrine meta bilgileri …

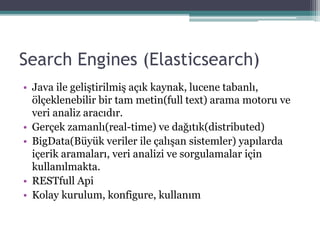

- 24. Search Engines (Elasticsearch) • Java ile geliştirilmiş açık kaynak, lucene tabanlı, ölçeklenebilir bir tam metin(full text) arama motoru ve veri analiz aracıdır. • Gerçek zamanlı(real-time) ve dağıtık(distributed) • BigData(Büyük veriler ile çalışan sistemler) yapılarda içerik aramaları, veri analizi ve sorgulamalar için kullanılmakta. • RESTfull Api • Kolay kurulum, konfigure, kullanım

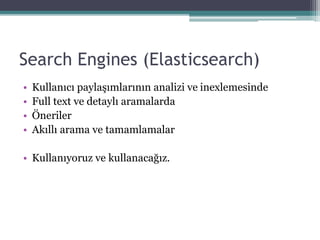

- 25. Search Engines (Elasticsearch) • Kullanıcı paylaşımlarının analizi ve inexlemesinde • Full text ve detaylı aramalarda • Öneriler • Akıllı arama ve tamamlamalar • Kullanıyoruz ve kullanacağız.

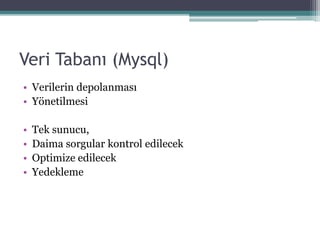

- 26. Veri Tabanı (Mysql) • Verilerin depolanması • Yönetilmesi • Tek sunucu, • Daima sorgular kontrol edilecek • Optimize edilecek • Yedekleme

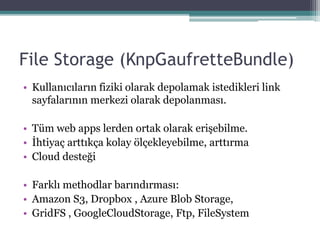

- 27. File Storage (KnpGaufretteBundle) • Kullanıcıların fiziki olarak depolamak istedikleri link sayfalarının merkezi olarak depolanması. • Tüm web apps lerden ortak olarak erişebilme. • İhtiyaç arttıkça kolay ölçekleyebilme, arttırma • Cloud desteği • Farklı methodlar barındırması: • Amazon S3, Dropbox , Azure Blob Storage, • GridFS , GoogleCloudStorage, Ftp, FileSystem

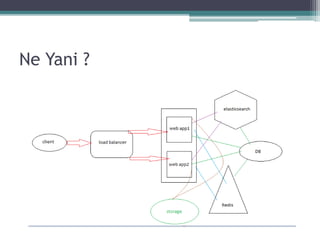

- 28. Ne Yani ?

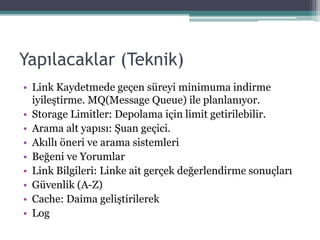

- 29. Yapılacaklar (Teknik) • Link Kaydetmede geçen süreyi minimuma indirme iyileştirme. MQ(Message Queue) ile planlanıyor. • Storage Limitler: Depolama için limit getirilebilir. • Arama alt yapısı: Şuan geçici. • Akıllı öneri ve arama sistemleri • Beğeni ve Yorumlar • Link Bilgileri: Linke ait gerçek değerlendirme sonuçları • Güvenlik (A-Z) • Cache: Daima geliştirilerek • Log

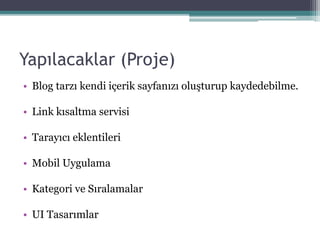

- 30. Yapılacaklar (Proje) • Blog tarzı kendi içerik sayfanızı oluşturup kaydedebilme. • Link kısaltma servisi • Tarayıcı eklentileri • Mobil Uygulama • Kategori ve Sıralamalar • UI Tasarımlar

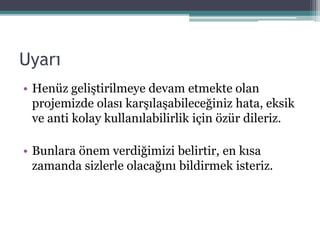

- 31. Uyarı • Henüz geliştirilmeye devam etmekte olan projemizde olası karşılaşabileceğiniz hata, eksik ve anti kolay kullanılabilirlik için özür dileriz. • Bunlara önem verdiğimizi belirtir, en kısa zamanda sizlerle olacağını bildirmek isteriz.

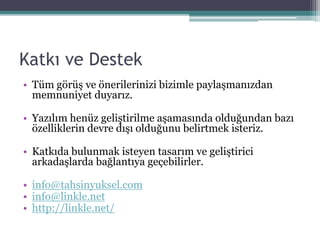

- 32. Katkı ve Destek • Tüm görüş ve önerilerinizi bizimle paylaşmanızdan memnuniyet duyarız. • Yazılım henüz geliştirilme aşamasında olduğundan bazı özelliklerin devre dışı olduğunu belirtmek isteriz. • Katkıda bulunmak isteyen tasarım ve geliştirici arkadaşlarda bağlantıya geçebilirler. • info@tahsinyuksel.com • info@linkle.net • http://linkle.net/

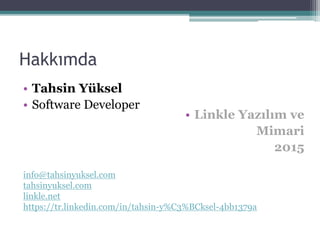

- 33. Hakkımda • Tahsin Yüksel • Software Developer info@tahsinyuksel.com tahsinyuksel.com linkle.net https://tr.linkedin.com/in/tahsin-y%C3%BCksel-4bb1379a • Linkle Yazılım ve Mimari 2015
