MessageBus, Cluster communication and caching on B2B
Mariuzzo Mauro
Liferay Architect, SMC Treviso srl

Liferay Symposium Italy, Rome 2014
- 2 -

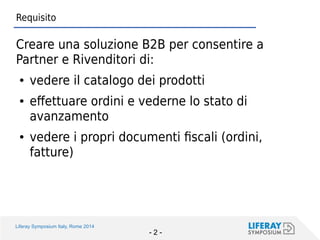

Requisito
Creare una soluzione B2B per consentire a Partner e Rivenditori di:
●vedere il catalogo dei prodotti
●effettuare ordini e vederne lo stato di avanzamento
●vedere i propri documenti fiscali (ordini, fatture)

- 4 -

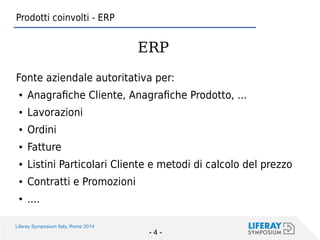

Prodotti coinvolti - ERP
Fonte aziendale autoritativa per:
●Anagrafiche Cliente, Anagrafiche Prodotto, ...
●Lavorazioni
●Ordini
●Fatture
●Listini Particolari Cliente e metodi di calcolo del prezzo
●Contratti e Promozioni
●....
ERP

- 5 -

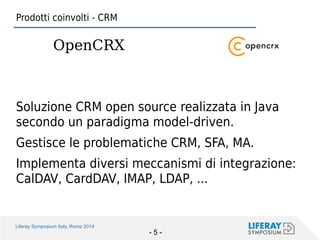

Soluzione CRM open source realizzata in Java secondo un paradigma model-driven.
Gestisce le problematiche CRM, SFA, MA.
Implementa diversi meccanismi di integrazione: CalDAV, CardDAV, IMAP, LDAP, ...
Prodotti coinvolti - CRM
OpenCRX

- 6 -

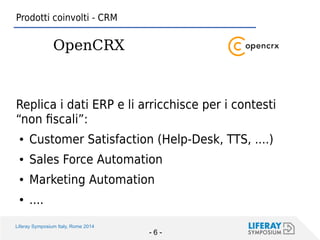

Replica i dati ERP e li arricchisce per i contesti “non fiscali”:
●Customer Satisfaction (Help-Desk, TTS, ....)
●Sales Force Automation
●Marketing Automation
●....
Prodotti coinvolti - CRM
OpenCRX

- 7 -
●Fornisce all'utente una User Interface semplificata che migliora la sua User eXperience
–Rispetto a ERP e CRM
●Unico punto di accesso applicativo per gli utenti esterni
●Moltiplicatore di accessi
–I CRM non sono pensati per centinaia di utenti contemporanei
●Arricchisce i contenuti per una fruizione “responsiva” e cross- browser
●....

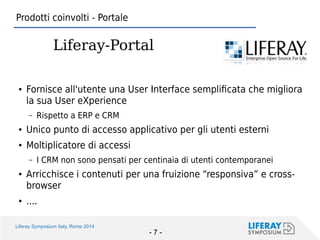

Prodotti coinvolti - Portale
Liferay-Portal

- 8 -
DMZ LAN
Soluzione - Architettura
Internet

- 9 -

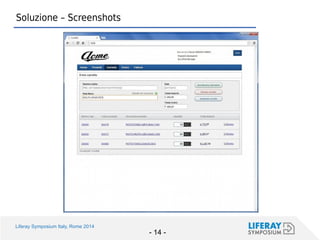

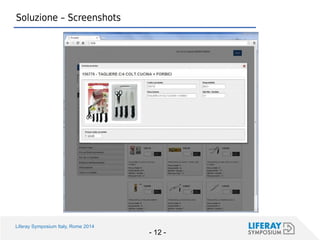

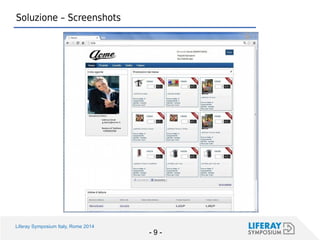

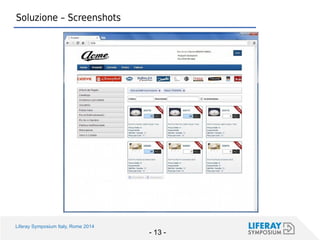

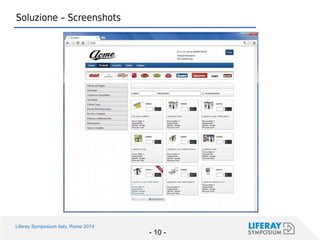

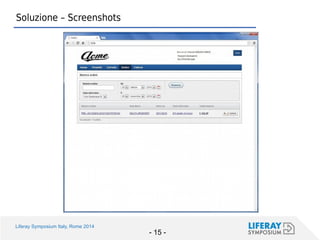

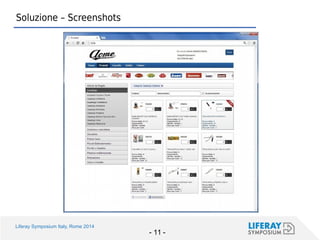

Soluzione – Screenshots

- 10 -

- 11 -

- 12 -

- 13 -

- 14 -

- 15 -

- 16 -

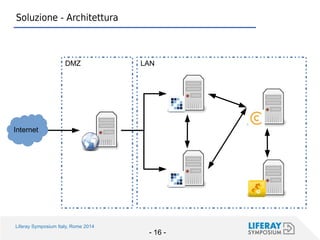

DMZ LAN
Soluzione - Architettura
Internet

- 17 -

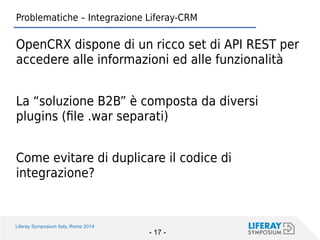

Problematiche – Integrazione Liferay-CRM
OpenCRX dispone di un ricco set di API REST per accedere alle informazioni ed alle funzionalità
La “soluzione B2B” è composta da diversi plugins (file .war separati)
Come evitare di duplicare il codice di integrazione?

- 18 -

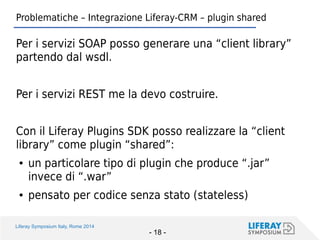

Problematiche – Integrazione Liferay-CRM – plugin shared
Per i servizi SOAP posso generare una “client library” partendo dal wsdl.
Per i servizi REST me la devo costruire.
Con il Liferay Plugins SDK posso realizzare la “client library” come plugin “shared”:
●un particolare tipo di plugin che produce “.jar” invece di “.war”
●pensato per codice senza stato (stateless)

- 19 -

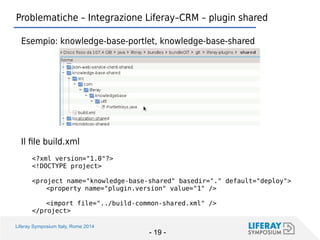

Problematiche – Integrazione Liferay–CRM – plugin shared
Esempio: knowledge-base-portlet, knowledge-base-shared
Il file build.xml
<?xml version="1.0"?>
<!DOCTYPE project>
<project name="knowledge-base-shared" basedir="." default="deploy">
<property name="plugin.version" value="1" />
<import file="../build-common-shared.xml" />
</project>

- 20 -

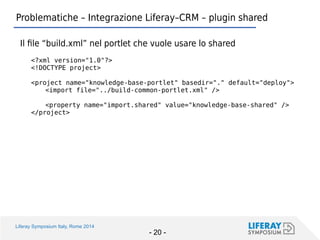

Problematiche – Integrazione Liferay–CRM – plugin shared
Il file “build.xml” nel portlet che vuole usare lo shared
<?xml version="1.0"?>
<!DOCTYPE project>
<project name="knowledge-base-portlet" basedir="." default="deploy">
<import file="../build-common-portlet.xml" />
<property name="import.shared" value="knowledge-base-shared" />
</project>

- 21 -

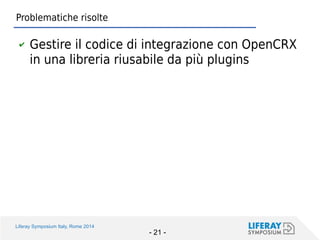

Problematiche risolte
✔Gestire il codice di integrazione con OpenCRX in una libreria riusabile da più plugins

- 22 -

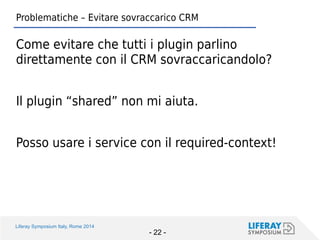

Problematiche – Evitare sovraccarico CRM
Come evitare che tutti i plugin parlino direttamente con il CRM sovraccaricandolo?
Il plugin “shared” non mi aiuta.
Posso usare i service con il required-context!

- 23 -

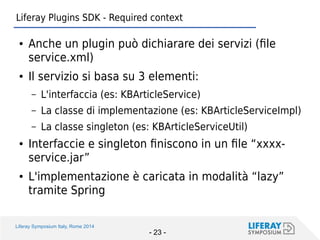

Liferay Plugins SDK - Required context
●Anche un plugin può dichiarare dei servizi (file service.xml)
●Il servizio si basa su 3 elementi:
–L'interfaccia (es: KBArticleService)
–La classe di implementazione (es: KBArticleServiceImpl)
–La classe singleton (es: KBArticleServiceUtil)
●Interfaccie e singleton finiscono in un file “xxxx- service.jar”
●L'implementazione è caricata in modalità “lazy” tramite Spring

- 24 -

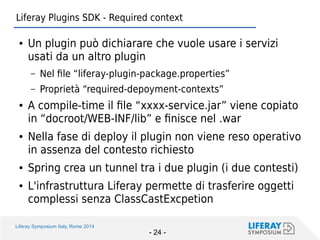

●Un plugin può dichiarare che vuole usare i servizi usati da un altro plugin
–Nel file “liferay-plugin-package.properties”
–Proprietà “required-depoyment-contexts”
●A compile-time il file “xxxx-service.jar” viene copiato in “docroot/WEB-INF/lib” e finisce nel .war
●Nella fase di deploy il plugin non viene reso operativo in assenza del contesto richiesto
●Spring crea un tunnel tra i due plugin (i due contesti)
●L'infrastruttura Liferay permette di trasferire oggetti complessi senza ClassCastExcpetion

- 25 -

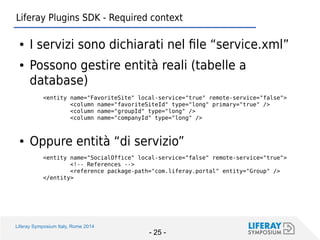

●I servizi sono dichiarati nel file “service.xml”
●Possono gestire entità reali (tabelle a database)
<entity name="FavoriteSite" local-service="true" remote-service="false">
<column name="favoriteSiteId" type="long" primary="true" />
<column name="groupId" type="long" />
<column name="companyId" type="long" />
●Oppure entità “di servizio”
<entity name="SocialOffice" local-service="false" remote-service="true">

<reference package-path="com.liferay.portal" entity="Group" />
</entity>

- 26 -

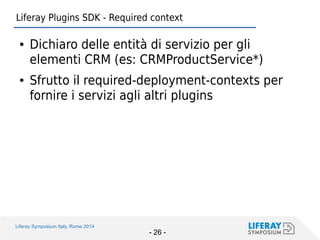

●Dichiaro delle entità di servizio per gli elementi CRM (es: CRMProductService*)
●Sfrutto il required-deployment-contexts per fornire i servizi agli altri plugins

- 27 -
✔Concentrare l'accesso al CRM in un unico plugin

- 28 -

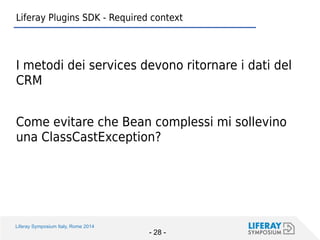

I metodi dei services devono ritornare i dati del CRM
Come evitare che Bean complessi mi sollevino una ClassCastException?

- 29 -

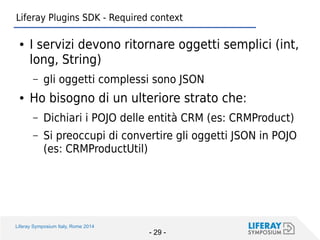

●I servizi devono ritornare oggetti semplici (int, long, String)
–gli oggetti complessi sono JSON
●Ho bisogno di un ulteriore strato che:
–Dichiari i POJO delle entità CRM (es: CRMProduct)
–Si preoccupi di convertire gli oggetti JSON in POJO (es: CRMProductUtil)

- 30 -

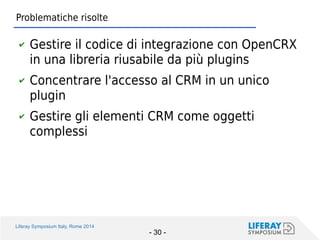

✔Gestire gli elementi CRM come oggetti complessi

- 31 -

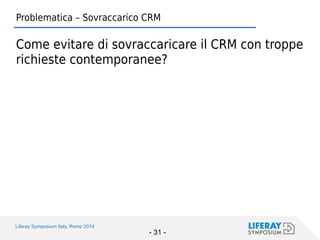

Problematica – Sovraccarico CRM
Come evitare di sovraccaricare il CRM con troppe richieste contemporanee?

- 32 -

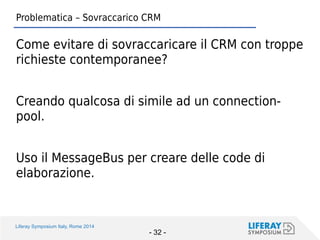

Come evitare di sovraccaricare il CRM con troppe richieste contemporanee?
Creando qualcosa di simile ad un connection- pool.
Uso il MessageBus per creare delle code di elaborazione.

- 33 -
MessageBus
●E' un framework sviluppato da Liferay per gestire code di messaggi.
●E' stato realizzato per essere leggero e flessibile.
●Non si appoggia ad alcun framework esterno
●Composto da tre elementi principali
–Il Messaggio
–La Destinazione (dove viene recapitato il messaggio)
–Il Listener (l'attore che elabora il Messaggio)

- 34 -

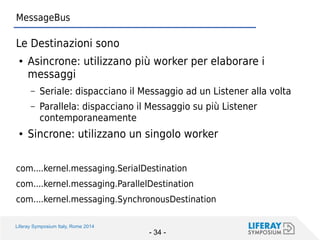

MessageBus
Le Destinazioni sono
●Asincrone: utilizzano più worker per elaborare i messaggi
–Seriale: dispacciano il Messaggio ad un Listener alla volta
–Parallela: dispacciano il Messaggio su più Listener contemporaneamente
●Sincrone: utilizzano un singolo worker
com....kernel.messaging.SerialDestination
com....kernel.messaging.ParallelDestination
com....kernel.messaging.SynchronousDestination

- 35 -

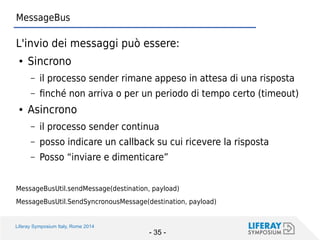

MessageBus
L'invio dei messaggi può essere:
●Sincrono
–il processo sender rimane appeso in attesa di una risposta
–finché non arriva o per un periodo di tempo certo (timeout)
●Asincrono
–il processo sender continua
–posso indicare un callback su cui ricevere la risposta
–Posso “inviare e dimenticare”
MessageBusUtil.sendMessage(destination, payload)
MessageBusUtil.SendSyncronousMessage(destination, payload)

- 36 -

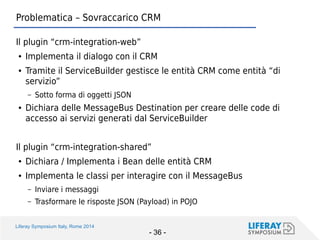

Il plugin “crm-integration-web”
●Implementa il dialogo con il CRM
●Tramite il ServiceBuilder gestisce le entità CRM come entità “di servizio”
–Sotto forma di oggetti JSON
●Dichiara delle MessageBus Destination per creare delle code di accesso ai servizi generati dal ServiceBuilder
Il plugin “crm-integration-shared”
●Dichiara / Implementa i Bean delle entità CRM
●Implementa le classi per interagire con il MessageBus
–Inviare i messaggi
–Trasformare le risposte JSON (Payload) in POJO

- 37 -

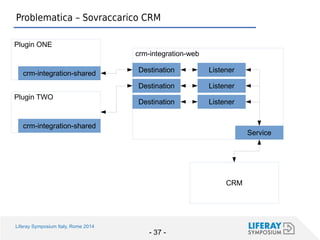

Plugin ONE
crm-integration-shared
Plugin TWO
crm-integration-shared
crm-integration-web
Destination
Destination
Service
Destination
Listener
Listener
Listener
CRM

- 38 -

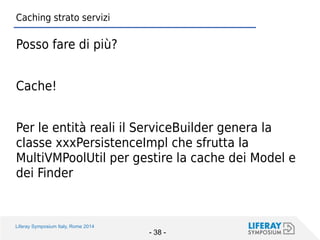

Caching strato servizi
Posso fare di più?
Cache!
Per le entità reali il ServiceBuilder genera la classe xxxPersistenceImpl che sfrutta la MultiVMPoolUtil per gestire la cache dei Model e dei Finder

- 39 -

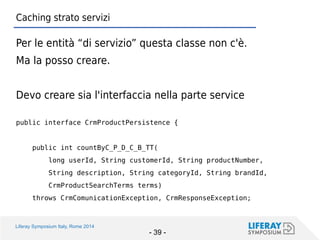

Per le entità “di servizio” questa classe non c'è.
Ma la posso creare.
Devo creare sia l'interfaccia nella parte service
public interface CrmProductPersistence {
public int countByC_P_D_C_B_TT(
long userId, String customerId, String productNumber,
String description, String categoryId, String brandId,
CrmProductSearchTerms terms)
throws CrmComunicationException, CrmResponseException;

- 40 -

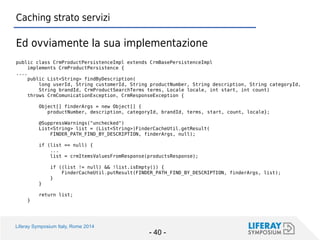

Ed ovviamente la sua implementazione
public class CrmProductPersistenceImpl extends CrmBasePersistenceImpl
implements CrmProductPersistence {
....
public List<String> findByDescription(
long userId, String customerId, String productNumber, String description, String categoryId,
String brandId, CrmProductSearchTerms terms, Locale locale, int start, int count)
throws CrmComunicationException, CrmResponseException {
Object[] finderArgs = new Object[] {
productNumber, description, categoryId, brandId, terms, start, count, locale};
@SuppressWarnings("unchecked")
List<String> list = (List<String>)FinderCacheUtil.getResult(
FINDER_PATH_FIND_BY_DESCRIPTION, finderArgs, null);
if (list == null) {
...
list = crmItemsValuesFromResponse(productsResponse);
if ((list != null) && !list.isEmpty()) {
FinderCacheUtil.putResult(FINDER_PATH_FIND_BY_DESCRIPTION, finderArgs, list);
}
}
return list;
}

- 41 -

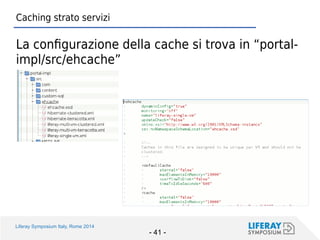

La configurazione della cache si trova in “portal- impl/src/ehcache”

- 42 -

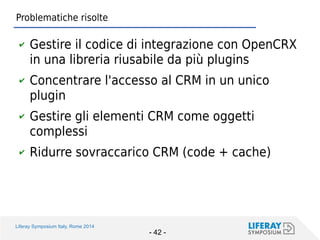

✔Ridurre sovraccarico CRM (code + cache)

- 43 -

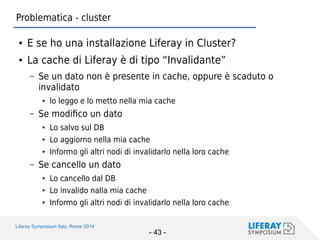

Problematica - cluster
●E se ho una installazione Liferay in Cluster?
●La cache di Liferay è di tipo “Invalidante”
–Se un dato non è presente in cache, oppure è scaduto o invalidato
●lo leggo e lo metto nella mia cache
–Se modifico un dato
●Lo salvo sul DB
●Lo aggiorno nella mia cache
●Informo gli altri nodi di invalidarlo nella loro cache
–Se cancello un dato
●Lo cancello dal DB
●Lo invalido nalla mia cache
●Informo gli altri nodi di invalidarlo nella loro cache

- 44 -

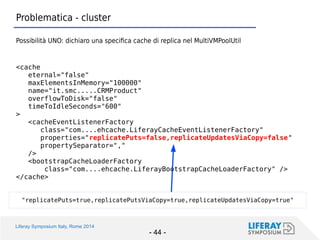

Possibilità UNO: dichiaro una specifica cache di replica nel MultiVMPoolUtil
<cache
eternal="false"
maxElementsInMemory="100000"
name="it.smc.....CRMProduct"
overflowToDisk="false"
timeToIdleSeconds="600"
>
<cacheEventListenerFactory
class="com....ehcache.LiferayCacheEventListenerFactory"
properties="replicatePuts=false,replicateUpdatesViaCopy=false"
propertySeparator=","
/>
<bootstrapCacheLoaderFactory
class="com....ehcache.LiferayBootstrapCacheLoaderFactory" />
</cache>
"replicatePuts=true,replicatePutsViaCopy=true,replicateUpdatesViaCopy=true"

- 45 -

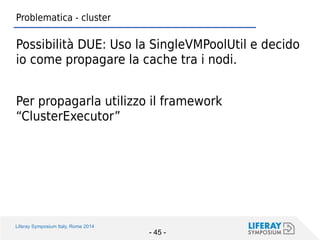

Possibilità DUE: Uso la SingleVMPoolUtil e decido io come propagare la cache tra i nodi.
Per propagarla utilizzo il framework “ClusterExecutor”

- 46 -

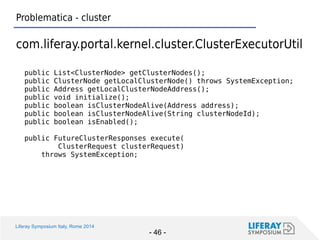

com.liferay.portal.kernel.cluster.ClusterExecutorUtil
public List<ClusterNode> getClusterNodes();
public ClusterNode getLocalClusterNode() throws SystemException;
public Address getLocalClusterNodeAddress();
public void initialize();
public boolean isClusterNodeAlive(Address address);
public boolean isClusterNodeAlive(String clusterNodeId);
public boolean isEnabled();
public FutureClusterResponses execute(
ClusterRequest clusterRequest)
throws SystemException;

- 47 -

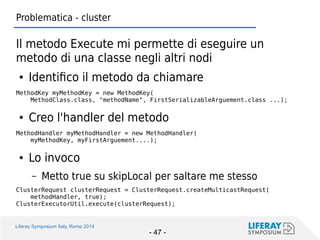

Il metodo Execute mi permette di eseguire un metodo di una classe negli altri nodi
●Identifico il metodo da chiamare
MethodKey myMethodKey = new MethodKey(
MethodClass.class, "methodName", FirstSerializableArguement.class ...);
●Creo l'handler del metodo
MethodHandler myMethodHandler = new MethodHandler(
myMethodKey, myFirstArguement....);
●Lo invoco
–Metto true su skipLocal per saltare me stesso
ClusterRequest clusterRequest = ClusterRequest.createMulticastRequest(
methodHandler, true);
ClusterExecutorUtil.execute(clusterRequest);

- 48 -

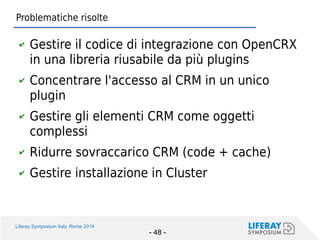

✔Ridurre sovraccarico CRM (code + cache)
✔Gestire installazione in Cluster

- 49 -
MessageBus, Cluster communication and caching on B2B
Mariuzzo Mauro
Liferay Architect, SMC Treviso srl

�ݺ�ߣ

#LRIS2014 - MessageBus, Cluster communication and Caching on B2B

More Related Content

Similar to #LRIS2014 - MessageBus, Cluster communication and Caching on B2B (20)

#LRIS2014 - MessageBus, Cluster communication and Caching on B2B
