Macam macam kode cnc bubut
- 1. Macam macam kode cnc bubut fungsi G : G01Interpolasi linear G00 Gerakan cepat G02/G03 Interpolardiam.i melingkar G04 Waktu tinggal G21 Blok kosong G24 Penetapan radius pada pemrograman G25/M17 Teknik sub program G27 Perintah melompat G33 Pemotongan ulir dengan kisar sama G64 Motor asutan tak berarus G65 Pelayanan kaset G66 Pelayanan antar aparat RS 232 G73 Siklus pemboran dengan pemutusan tatal G78 Siklus penguliran G81 Siklus pemboran G82 Siklus pemboran dengan tinggal diam. G83 Siklus pemboran dengan penarikan G84 Siklus pembubutan memanjang G85 Siklus pereameran G86 Siklus pengaluran G88 Siklus pembubutan melintang G89 Siklus pereameran dengan tinggal diam. G90 Pemrograman harga absolut G91 Pemrcgraman harga inkremental G92 Pencatat penetapan G94 Penetapan kecepatan asutan G95 Penetapan ukuran asutan G110 Alur permukaan G111 Alur luar G112 Alur dalam G113 Ulir luar G114 Ulir dalam G115 Permukaan kasar G116 Putaran kasar Fungsi M : M00 Berhenti terprogram M03 Sumbu utama searah jarum jam M05 Sumbu utama berhenti M06 Penghitungan panjang pahat, penggantian pahat M08 Titik tolak pengatur M09 Titik tolak pengatur Ml7 Perintah melompat kembali M22 Titik tolak pengatur M23 Titik tolak pengatur M26 Titik tolak pengatur M30 Program berakhir M99 Parameter lingkaran M98 Kompensasi kelonggaran / kocak OtomatisMesin Frais Tanda Tanda alarm : A00 Salah kode G/M A01 Salah radius/M99 A02 Salah nilaiZ A03 Salah nilai F A04 Salah nilai Z A05 Tidak ada kode M30 A06 Tidak ada kode M03 A07 Tidak ada arti A08 Pita habis pada penyimpanan kaset A09 Program tidak ditemukan A10 Pita kaset dalam pengamanan A11 Salah pemuatan A12 Salah pengecekan A13 Penyetelan inchi/mm dengan memori program penuh A14 Salah posisi kepala frais A15 Salah nilai Y. A16 Tidak ada nilai radius pisau frais A17 Salah sub program A18 Jalannya kompensasi radius pisau frais lebih kecil dari nol Bagian-bagian mesin bubut CNC 1. Program 2. Processor

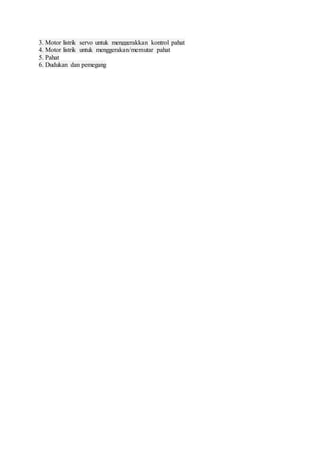

- 2. 3. Motor listrik servo untuk menggerakkan kontrol pahat 4. Motor listrik untuk menggerakan/memutar pahat 5. Pahat 6. Dudukan dan pemegang
