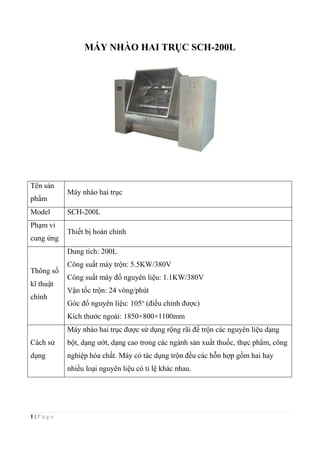

MÁY NHÀO HAI TRỤC SCH-200L
Tên sản
phẩm
Máy nhào hai trục
Model SCH-200L
Phạm vi
cung ứng
Thiết bị hoàn chỉnh
Thông số
kĩ thuật
chính
Dung tích: 200L
Công suất máy trộn: 5.5KW/380V
Công suất máy đổ nguyên liệu: 1.1KW/380V
Vận tốc trộn: 24 vòng/phút
Góc đổ nguyên liệu: 105o
(điều chỉnh được)
Kích thước ngoài: 1850×800×1100mm
Cách sử
dụng
Máy nhào hai trục được sử dụng rộng rãi để trộn các nguyên liệu dạng
bột, dạng ướt, dạng cao trong các ngành sản xuất thuốc, thực phẩm, công
nghiệp hóa chất. Máy có tác dụng trộn đều các hỗn hợp gồm hai hay
nhiều loại nguyên liệu có tỉ lệ khác nhau.

2 | P a g e
Đặc điểm
kết cấu

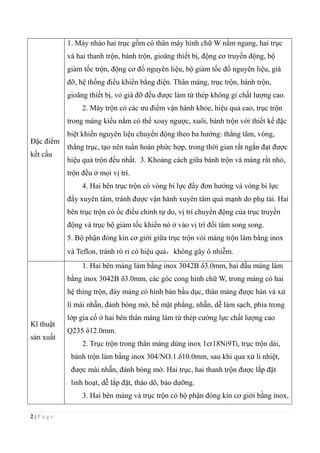

1. Máy nhào hai trục gồm có thân máy hình chữ W nằm ngang, hai trục
và hai thanh trộn, bánh trộn, gioăng thiết bị, động cơ truyền động, bộ
giảm tốc trộn, động cơ đổ nguyên liệu, bộ giảm tốc đổ nguyên liệu, giá
đỡ, hệ thống điều khiển bằng điện. Thân máng, trục trộn, bánh trộn,
gioăng thiết bị, vỏ giá đỡ đều được làm từ thép không gỉ chất lượng cao.
2. Máy trộn có các ưu điểm vận hành khỏe, hiệu quả cao, trục trộn
trong máng kiểu nằm có thể xoay ngược, xuôi, bánh trộn với thiết kế đặc
biệt khiến nguyên liệu chuyển động theo ba hướng: thẳng tâm, vòng,
thẳng trục, tạo nên tuần hoàn phức hợp, trong thời gian rất ngắn đạt được
hiệu quả trộn đều nhất. 3. Khoảng cách giữa bánh trộn và máng rất nhỏ,
trộn đều ở mọi vị trí.
4. Hai bên trục trộn có vòng bi lực đẩy đơn hướng và vòng bi lực
đẩy xuyên tâm, tránh được vận hành xuyên tâm quá mạnh do phụ tải. Hai
bên trục trộn có ốc điều chỉnh tự do, vị trí chuyển động của trục truyền
động và trục bộ giảm tốc khiến nó ở vào vị trí đối tâm song song.
5. Bộ phận đóng kín cơ giới giữa trục trộn vói máng trộn làm bằng inox
và Teflon, tránh rò rỉ có hiệu quả，không gây ô nhiễm.
Kĩ thuật
sản xuất
1. Hai bên máng làm bằng inox 3042B δ3.0mm, hai đầu máng làm
bằng inox 3042B δ3.0mm, các góc cong hình chữ W, trong máng có hai
hệ thing trộn, đáy máng có hình bán bầu dục, thân máng được hàn và xử
lí mài nhẵn, đánh bóng mờ, bề mặt phẳng, nhẵn, dễ làm sạch, phía trong
lớp gia cố ở hai bên thân máng làm từ thép cường lực chất lượng cao
Q235 δ12.0mm.
2. Trục trộn trong thân máng dùng inox 1cr18Ni9Ti, trục trộn dài,
bánh trộn làm bằng inox 304/NO.1 δ10.0mm, sau khi qua xử lí nhiệt,
được mài nhẵn, đánh bóng mờ. Hai trục, hai thanh trộn được lắp đặt
linh hoạt, dễ lắp đặt, tháo dõ, bảo dưỡng.
3. Hai bên máng và trục trộn có bộ phận đóng kín cơ giới bằng inox,

3 | P a g e

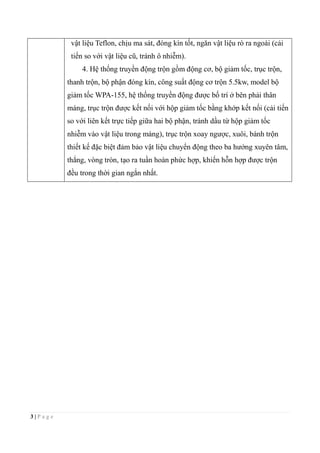

vật liệu Teflon, chịu ma sát, đóng kín tốt, ngăn vật liệu rò ra ngoài (cải
tiến so với vật liệu cũ, tránh ô nhiễm).
4. Hệ thống truyền động trộn gồm động cơ, bộ giảm tốc, trục trộn,
thanh trộn, bộ phận đóng kín, công suất động cơ trộn 5.5kw, model bộ
giảm tốc WPA-155, hệ thống truyền động được bố trí ở bên phải thân
máng, trục trộn được kết nối với hộp giảm tốc bằng khớp kết nối (cải tiến
so với liên kết trực tiếp giữa hai bộ phận, tránh dầu từ hộp giảm tốc
nhiễm vào vật liệu trong máng), trục trộn xoay ngược, xuôi, bánh trộn
thiết kế đặc biệt đảm bảo vật liệu chuyển động theo ba hướng xuyên tâm,
thẳng, vòng tròn, tạo ra tuần hoàn phức hợp, khiến hỗn hợp được trộn
đều trong thời gian ngắn nhất.

4 | P a g e
Yêu cầu
kĩ thuật

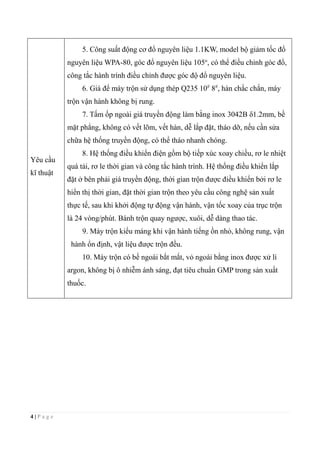

5. Công suất động cơ đổ nguyên liệu 1.1KW, model bộ giảm tốc đổ
nguyên liệu WPA-80, góc đổ nguyên liệu 105o
, có thể điều chỉnh góc đổ,
công tắc hành trình điều chỉnh được góc độ đổ nguyên liệu.
6. Giá để máy trộn sử dụng thép Q235 10#
8#
, hàn chắc chắn, máy
trộn vận hành không bị rung.
7. Tấm ốp ngoài giá truyền động làm bằng inox 3042B δ1.2mm, bề
mặt phẳng, không có vết lõm, vết hàn, dễ lắp đặt, tháo dỡ, nếu cần sửa
chữa hệ thống truyền động, có thể tháo nhanh chóng.
8. Hệ thống điều khiển điện gồm bộ tiếp xúc xoay chiều, rơ le nhiệt
quá tải, rơ le thời gian và công tắc hành trình. Hệ thống điều khiển lắp
đặt ở bên phải giá truyền động, thời gian trộn được điều khiển bởi rơ le
hiển thị thời gian, đặt thời gian trộn theo yêu cầu công nghệ sản xuất
thực tế, sau khi khởi động tự động vận hành, vận tốc xoay của trục trộn
là 24 vòng/phút. Bánh trộn quay ngược, xuôi, dễ dàng thao tác.
9. Máy trộn kiểu máng khi vận hành tiếng ồn nhỏ, không rung, vận
hành ổn định, vật liệu được trộn đều.
10. Máy trộn có bề ngoài bắt mắt, vỏ ngoài bằng inox được xử lí
argon, không bị ô nhiễm ánh sáng, đạt tiêu chuẩn GMP trong sản xuất
thuốc.

5 | P a g e

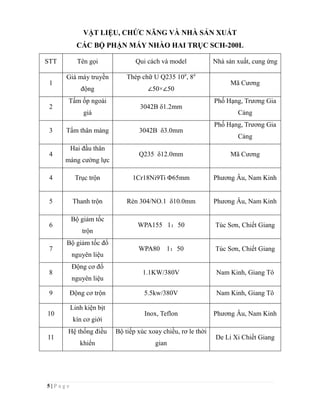

VẬT LIỆU, CHỨC NĂNG VÀ NHÀ SẢN XUẤT
CÁC BỘ PHẬN MÁY NHÀO HAI TRỤC SCH-200L
STT Tên gọi Qui cách và model Nhà sản xuất, cung ứng
1
Giá máy truyền
động
Thép chữ U Q235 10#
, 8#
∠50×∠50
Mã Cương
2
Tấm ốp ngoài
giá
3042B δ1.2mm
Phố Hạng, Trương Gia
Cảng
3 Tấm thân máng 3042B δ3.0mm
Phố Hạng, Trương Gia
Cảng
4
Hai đầu thân
máng cường lực
Q235 δ12.0mm Mã Cương
4 Trục trộn 1Cr18Ni9Ti Φ65mm Phương Âu, Nam Kinh
5 Thanh trộn Rèn 304/NO.1 δ10.0mm Phương Âu, Nam Kinh
6
Bộ giảm tốc
trộn
WPA155 1：50 Túc Sơn, Chiết Giang
7
Bộ giảm tốc đổ
nguyên liệu
WPA80 1：50 Túc Sơn, Chiết Giang
8
Động cơ đổ
nguyên liệu
1.1KW/380V Nam Kinh, Giang Tô
9 Động cơ trộn 5.5kw/380V Nam Kinh, Giang Tô
10
Linh kiện bịt
kín cơ giới
Inox, Teflon Phương Âu, Nam Kinh
11
Hệ thống điều
khiển
Bộ tiếp xúc xoay chiều, rơ le thời
gian
De Li Xi Chiết Giang
