Dokumen ini membahas metode mengumpulkan data lalu lintas, termasuk secara manual, menggunakan peralatan seperti kamera CCTV dan induktif loop, serta aplikasi seperti Waze dan Google Maps. Data dari tiket transportasi umum juga dapat digunakan untuk menganalisis pola perjalanan penumpang. Pixel intensitas dari kamera digunakan untuk menghitung kecepatan dan jumlah kendaraan.
Mencerap Data
- 1. Mencerap Data Riza Atiq Abdullah bin O.K. Rahmat

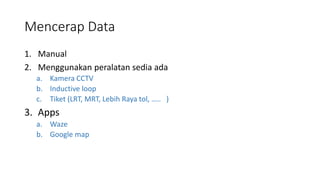

- 2. Mencerap Data 1. Manual 2. Menggunakan peralatan sedia ada a. Kamera CCTV b. Inductive loop c. Tiket (LRT, MRT, Lebih Raya tol, ….. ) 3. Apps a. Waze b. Google map

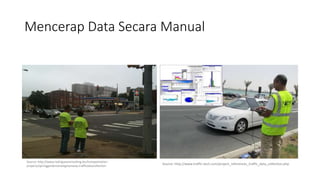

- 3. Mencerap Data Secara Manual Source: http://www.rodriguezconsulting.biz/transportation- projects/springgardenstreetgreenway-trafficdatacollection Source: http://www.traffic-tech.com/project_references_traffic_data_collection.php

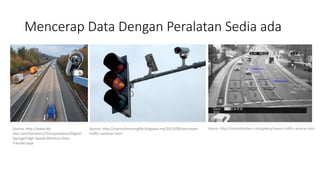

- 4. Mencerap Data Dengan Peralatan Sedia ada Source: http://www.bb- elec.com/Solutions/Transportation/Digital- Signage/High-Speed-Wireless-Data- Transfer.aspx Source: http://mystuckmovinglife.blogspot.my/2013/09/worcester- traffic-cameras.html Source: http://misterjtbarbers.com/gallery/hawaii-traffic-cameras.html

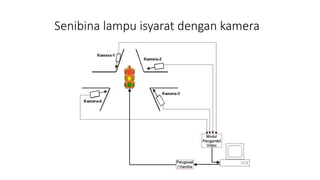

- 5. Senibina lampu isyarat dengan kamera

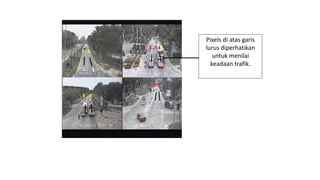

- 6. Pixels di atas garis lurus diperhatikan untuk menilai keadaan trafik. 1 2 3 44 5 6 7 8

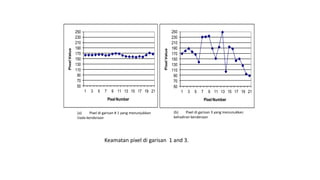

- 7. 50 70 90 110 130 150 170 190 210 230 250 1 3 5 7 9 11 13 15 17 19 21 PixelValue PixelNumber 50 70 90 110 130 150 170 190 210 230 250 1 3 5 7 9 11 13 15 17 19 21 PixelValue PixelNumber (a) Pixel di garisan # 1 yang menunjukkan tiada kenderaan (b) Pixel di garisan 3 yang menunukkan kehadiran kenderaan Keamatan pixel di garisan 1 and 3.

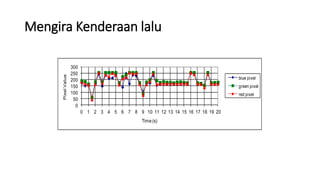

- 9. Mengira Kenderaan lalu 0 50 100 150 200 250 300 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 PixelValue Time (s) blue pixel green pixel red pixel

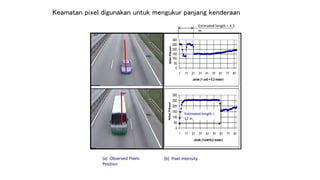

- 10. Keamatan pixel digunakan untuk mengukur panjang kenderaan (a) Observed Pixels Position (b) Pixel Intensity 0 50 100 150 200 250 300 1 11 21 31 41 51 61 71 81 Jarak (1 unit = 0.2 meter) NilaiPiksel Estimated length = 4.3 m 0 50 100 150 200 250 300 1 11 21 31 41 51 61 71 81 Jarak (1unit=0.2 meter) NilaiPiksel Estimated length = 12 m

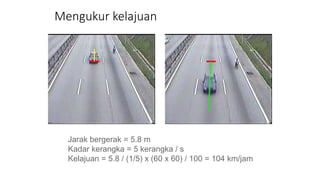

- 11. Mengukur kelajuan Jarak bergerak = 5.8 m Kadar kerangka = 5 kerangka / s Kelajuan = 5.8 / (1/5) x (60 x 60) / 100 = 104 km/jam

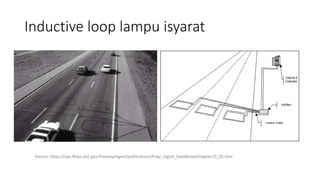

- 12. Inductive loop lampu isyarat Source: https://ops.fhwa.dot.gov/freewaymgmt/publications/frwy_mgmt_handbook/chapter15_01.htm

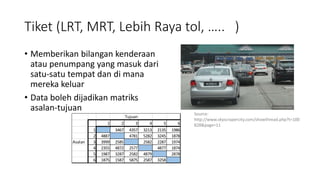

- 13. Tiket (LRT, MRT, Lebih Raya tol, ….. ) • Memberikan bilangan kenderaan atau penumpang yang masuk dari satu-satu tempat dan di mana mereka keluar • Data boleh dijadikan matriks asalan-tujuan Tujuan 1 2 3 4 5 6 1 3467 4357 3213 2135 1986 2 4887 4781 5282 3245 1878 Asalan 3 3999 2585 2582 2287 1974 4 2355 4872 2577 4877 1874 5 1987 3287 2582 4879 2878 6 1875 1587 5875 2587 3258 Source: http://www.skyscrapercity.com/showthread.php?t=100 828&page=11
- 14. Apps: Waze dan Google Map • Masa Perjalanan • Kelajuan
