Modul 1
   Pengenalan Software Analisa dan Simulasi Jaringan


Tujuan
1. Mengenali perangkat lunak jaringan berdasarkan fungsinya
2. Menggunakan software Packet Tracer untuk simulasi jaringan sederhana

Terdapat berbagai macam software yang dapat membantu kita dalam menganalisa ataupun
mendisain jaringan komputer. Dalam masa 1 semester praktikum jaringan komputer kali ini kita
akan menggunakan tool yang bisa membantu kita dalam kegiatan praktikum.

Packet Tracer
Packet Tracer adalah sebuah simulator protocol jaringan yang dikembangkan oleh Cisco System.
Packet Tracer dapat mensimulasikan berbagai macam protocol yg digunakan pada jaringan baik
secara realtime maupun dengan mode simulasi.




                               Gambar.1 Tampilan Packet Tracer




                                             1

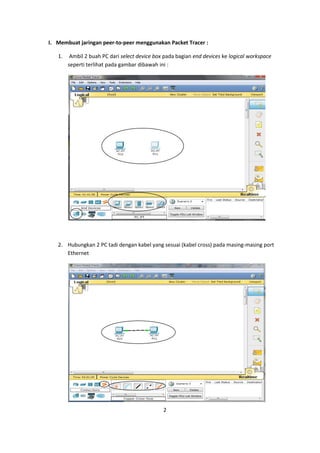

I. Membuat jaringan peer-to-peer menggunakan Packet Tracer :

   1.    Ambil 2 buah PC dari select device box pada bagian end devices ke logical workspace
        seperti terlihat pada gambar dibawah ini :




   2. Hubungkan 2 PC tadi dengan kabel yang sesuai (kabel cross) pada masing-masing port
      Ethernet




                                               2

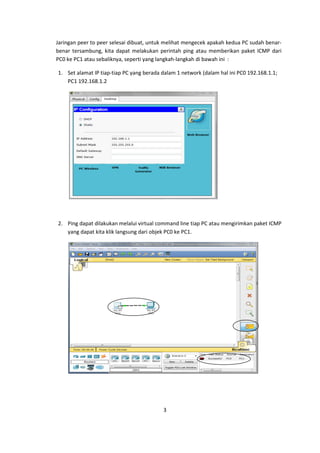

Jaringan peer to peer selesai dibuat, untuk melihat mengecek apakah kedua PC sudah benar-
benar tersambung, kita dapat melakukan perintah ping atau memberikan paket ICMP dari
PC0 ke PC1 atau sebaliknya, seperti yang langkah-langkah di bawah ini :

1. Set alamat IP tiap-tiap PC yang berada dalam 1 network (dalam hal ini PC0 192.168.1.1;
   PC1 192.168.1.2




2. Ping dapat dilakukan melalui virtual command line tiap PC atau mengirimkan paket ICMP
   yang dapat kita klik langsung dari objek PC0 ke PC1.




                                          3

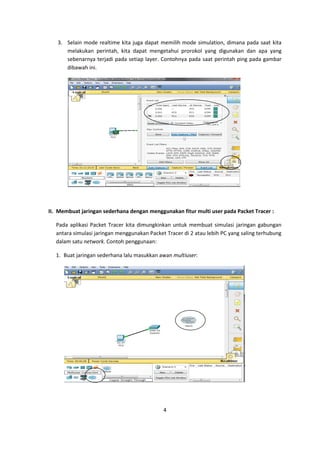

3. Selain mode realtime kita juga dapat memilih mode simulation, dimana pada saat kita
      melakukan perintah, kita dapat mengetahui prorokol yang digunakan dan apa yang
      sebenarnya terjadi pada setiap layer. Contohnya pada saat perintah ping pada gambar
      dibawah ini.




II. Membuat jaringan sederhana dengan menggunakan fitur multi user pada Packet Tracer :

  Pada aplikasi Packet Tracer kita dimungkinkan untuk membuat simulasi jaringan gabungan
  antara simulasi jaringan menggunakan Packet Tracer di 2 atau lebih PC yang saling terhubung
  dalam satu network. Contoh penggunaan:

  1. Buat jaringan sederhana lalu masukkan awan multiuser:




                                             4

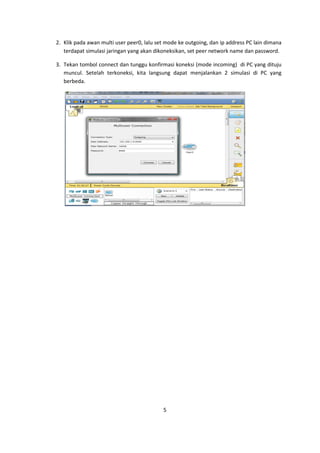

2. Klik pada awan multi user peer0, lalu set mode ke outgoing, dan ip address PC lain dimana
   terdapat simulasi jaringan yang akan dikoneksikan, set peer network name dan password.

3. Tekan tombol connect dan tunggu konfirmasi koneksi (mode incoming) di PC yang dituju
   muncul. Setelah terkoneksi, kita langsung dapat menjalankan 2 simulasi di PC yang
   berbeda.
