Il documento descrive il monitoraggio della rete fognaria di Milano, evidenziando l'importanza dei dati per il miglioramento della qualità del servizio. Viene presentato il piano industriale 2022-2026 e un dettagliato piano di investimenti per adeguamenti e manutenzioni delle infrastrutture fognarie. Infine, sono illustrati i programmi di monitoraggio attuale e futuro per garantire il corretto funzionamento della rete.
Monitoraggio dell’intera rete fognaria in tempo reale: l’importanza del dato
- 1. Ing. Giovanni Vargiu – Ing. Annalisa Ramondetti Direzione Engineering Gruppo CAP MONITORAGGIO DELL’INTERA RETE FOGNARIA IN TEMPO REALE: L’IMPORTANZA DEL DATO Ciclo di seminari su Macro indicatori di qualità tecnica, buone pratiche, opportunità di R&S Milano, 2 Novembre 2022 con il patrocinio le partnership l’organizzazione tecnica

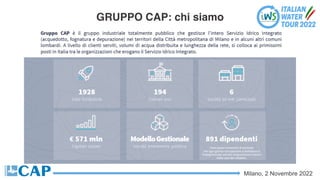

- 2. Milano, 2 Novembre 2022 GRUPPO CAP: chi siamo

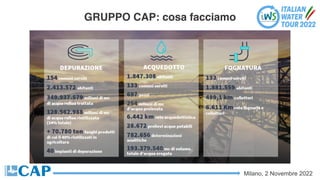

- 3. Milano, 2 Novembre 2022 GRUPPO CAP: cosa facciamo

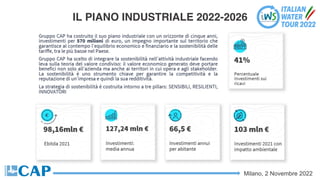

- 4. Milano, 2 Novembre 2022 IL PIANO INDUSTRIALE 2022-2026

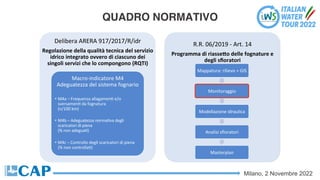

- 5. Milano, 2 Novembre 2022 QUADRO NORMATIVO Delibera ARERA 917/2017/R/idr Regolazione della qualità tecnica del servizio idrico integrato ovvero di ciascuno dei singoli servizi che lo compongono (RQTI) Macro-indicatore M4 Adeguatezza del sistema fognario • M4a – Frequenza allagamenC e/o sversamenC da fognatura (n/100 km) • M4b – Adeguatezza normaCva degli scaricatori di piena (% non adeguaC) • M4c – Controllo degli scaricatori di piena (% non controllaC) R.R. 06/2019 - Art. 14 Programma di riasse=o delle fognature e degli sfioratori Mappatura: rilievo + GIS Monitoraggio Modellazione idraulica Analisi sfioratori Masterplan

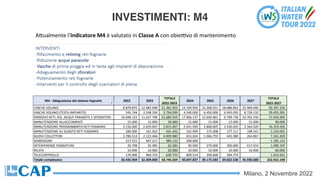

- 6. Milano, 2 Novembre 2022 INVESTIMENTI: M4 ASualmente l’indicatore M4 è valutato in Classe A con obieVvo di mantenimento M4 - Adeguatezza del sistema fognario 2022 2023 TOTALE 2022-2023 2024 2025 2026 2027 TOTALE 2022-2027 VASCHE VOLANO 8.879.875 12.482.048 21.361.923 14.109.954 15.268.551 18.686.842 22.969.946 92.397.216 VASCHE VOLANO (TESTA IMPIANTO) 545.744 2.248.356 2.794.099 4.540.000 6.450.000 6.943.050 8.728.132 29.455.281 RINNOVO RETI, RID. ACQUE PARASSITE E SFIORATORI 10.048.123 11.637.796 21.685.919 17.066.137 12.692.861 9.709.738 10.762.250 71.916.905 MANUTENZIONE ALLACCIAMENTI 15.000 15.000 30.000 15.000 15.000 15.000 15.000 90.000 MANUTENZIONE PROGRAMMATA RETI FOGNARIE 3.156.000 2.659.067 5.815.067 2.641.490 2.868.805 2.430.035 2.564.029 16.319.426 MANUTENZIONE SU GUASTO RETI FOGNARIE 280.000 161.432 441.432 161.909 175.008 177.111 198.541 1.154.001 NUOVI COLLETTORI 2.786.514 2.123.466 4.909.980 653.834 1.066.759 445.980 264.867 7.341.420 DISMISSIONI 517.915 467.217 985.132 200.000 - - - 1.185.132 INTERFERENZE FOGNATURE 26.798 35.485 62.283 40.000 270.000 300.000 417.914 1.090.197 RILIEVI 10.000 10.000 20.000 10.000 10.000 10.000 10.000 60.000 TELECONTROLLO 170.000 469.733 639.733 609.514 358.600 304.774 - 1.912.621 Totale complessivo 26.435.969 32.309.600 58.745.569 40.047.837 39.175.583 39.022.530 45.930.680 222.922.198

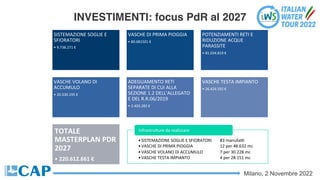

- 7. Milano, 2 Novembre 2022 INVESTIMENTI: focus PdR al 2027 SISTEMAZIONE SOGLIE E SFIORATORI • 9.738.271 € VASCHE DI PRIMA PIOGGIA • 80.681501 € POTENZIAMENTI RETI E RIDUZIONE ACQUE PARASSITE • 81.034.819 € VASCHE VOLANO DI ACCUMULO • 20.330.195 € ADEGUAMENTO RETI SEPARATE DI CUI ALLA SEZIONE 1.2 DELL'ALLEGATO E DEL R.R.06/2019 • 2.403.282 € VASCHE TESTA IMPIANTO • 26.424.592 € TOTALE MASTERPLAN PDR 2027 • 220.612.661 € •SISTEMAZIONE SOGLIE E SFIORATORI 83 manufaV •VASCHE DI PRIMA PIOGGIA 12 per 48.632 mc •VASCHE VOLANO DI ACCUMULO 7 per 30.228 mc •VASCHE TESTA IMPIANTO 4 per 28.151 mc InfrastruSure da realizzare

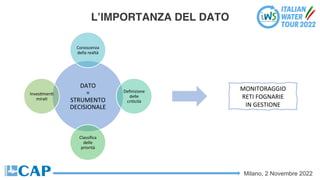

- 8. Milano, 2 Novembre 2022 L’IMPORTANZA DEL DATO DATO = STRUMENTO DECISIONALE Conoscenza della realtà Definizione delle criCcità Classifica delle priorità InvesCmenC miraC MONITORAGGIO RETI FOGNARIE IN GESTIONE

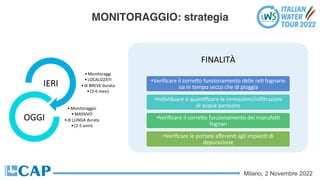

- 9. Milano, 2 Novembre 2022 MONITORAGGIO: strategia •Monitoraggi •LOCALIZZATI •di BREVE durata •(3-6 mesi) IERI •Monitoraggio •MASSIVO •di LUNGA durata •(2-5 anni) OGGI FINALITÀ •Verificare il correSo funzionamento delle reC fognarie sia in tempo secco che di pioggia •Individuare e quanCficare le immissioni/infiltrazioni di acque parassite •Verificare il correSo funzionamento dei manufaV fognari •Verificare le portate afferenC agli impianC di depurazione

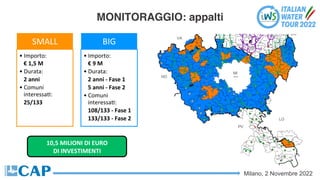

- 10. Milano, 2 Novembre 2022 MONITORAGGIO: appalti SMALL • Importo: € 1,5 M • Durata: 2 anni • Comuni interessaC: 25/133 BIG • Importo: € 9 M • Durata: 2 anni - Fase 1 5 anni - Fase 2 • Comuni interessaC: 108/133 - Fase 1 133/133 - Fase 2 10,5 MILIONI DI EURO DI INVESTIMENTI

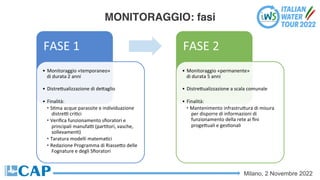

- 11. Milano, 2 Novembre 2022 MONITORAGGIO: fasi FASE 1 • Monitoraggio «temporaneo» di durata 2 anni • DistreSualizzazione di deSaglio • Finalità: • SCma acque parassite e individuazione distreV criCci • Verifica funzionamento sfioratori e principali manufaV (parCtori, vasche, sollevamenC) • Taratura modelli matemaCci • Redazione Programma di RiasseSo delle Fognature e degli Sfioratori FASE 2 • Monitoraggio «permanente» di durata 5 anni • DistreSualizzazione a scala comunale • Finalità: • Mantenimento infrastruSura di misura per disporre di informazioni di funzionamento della rete ai fini progeSuali e gesConali

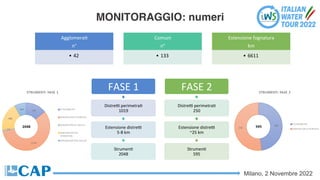

- 12. Milano, 2 Novembre 2022 MONITORAGGIO: numeri AgglomeraC n° • 42 Comuni n° • 133 Estensione fognatura km • 6611 FASE 1 DistreV perimetraC 1019 Estensione distreV 5-8 km StrumenC 2048 FASE 2 DistreV perimetraC 250 Estensione distreV ~25 km StrumenC 595

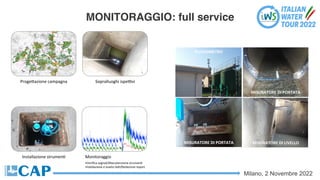

- 13. Milano, 2 Novembre 2022 MONITORAGGIO: full service ProgeSazione campagna Sopralluoghi ispeVvi Installazione strumenC Monitoraggio •Verifica segnali/Manutenzione strumenC •Validazione e analisi daC/Redazione report MISURATORE DI PORTATA MISURATORE DI LIVELLO PLUVIOMETRO MISURATORE DI PORTATA

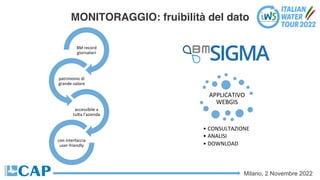

- 14. Milano, 2 Novembre 2022 MONITORAGGIO: fruibilità del dato 8M record giornalieri patrimonio di grande valore accessibile a tuSa l’azienda con interfaccia user-friendly APPLICATIVO WEBGIS • CONSULTAZIONE • ANALISI • DOWNLOAD

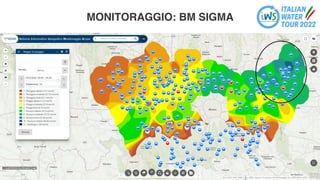

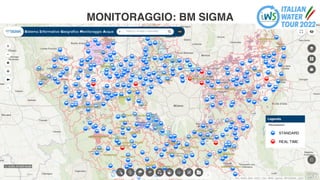

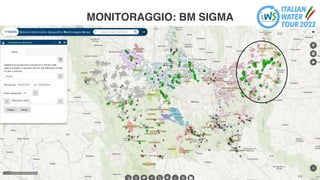

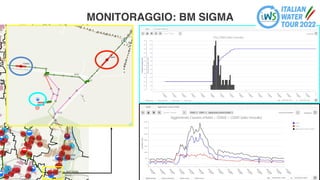

- 15. MONITORAGGIO: BM SIGMA STANDARD REAL TIME
- 19. GRAZIE PER L’ATTENZIONE Milano, 2 Novembre 2022 con il patrocinio le partnership l’organizzazione tecnica Presentazione a cura di: • Ing. Giovanni Vargiu - Responsabile Fognatura e Invarianza Idraulica - giovanni.vargiu@gruppocap.it • Ing. Annalisa Ramondetti - Coordinatore Modellazione Idraulica - annalisa.ramondetti@gruppocap.it
