Learning Center MPLS Multi Protocol Label Switching Rosmida Syarif Edvian 1

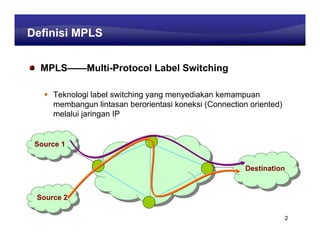

Learning Center Definisi MPLS MPLSMulti-Protocol Label Switching Teknologi label switching yang menyediakan kemampuan membangun lintasan berorientasi koneksi (Connection oriented) melalui jaringan IP Source 1 Destination Source 2 2

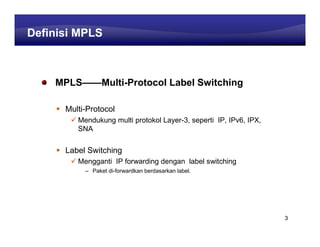

Learning Center Definisi MPLS MPLSMulti-Protocol Label Switching Multi-Protocol Mendukung multi protokol Layer-3, seperti IP, IPv6, IPX, SNA Label Switching Mengganti IP forwarding dengan label switching Paket di-forwardkan berdasarkan label. 3

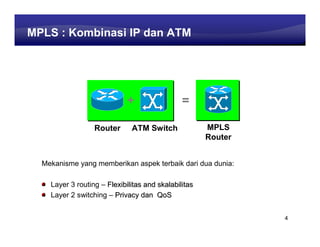

Learning Center MPLS : Kombinasi IP dan ATM + = Router ATM Switch MPLS Router Mekanisme yang memberikan aspek terbaik dari dua dunia: Layer 3 routing Flexibilitas and skalabilitas Layer 2 switching Privacy dan QoS 4

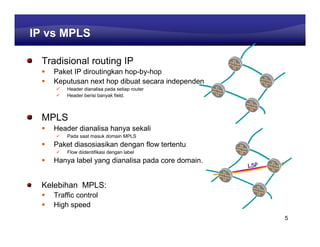

Learning Center IP vs MPLS Tradisional routing IP Paket IP diroutingkan hop-by-hop Keputusan next hop dibuat secara independen Header dianalisa pada setiap router Header berisi banyak field. MPLS Header dianalisa hanya sekali Pada saat masuk domain MPLS Paket diasosiasikan dengan flow tertentu Flow diidentifikasi dengan label Hanya label yang dianalisa pada core domain. LSP Kelebihan MPLS: Traffic control High speed 5

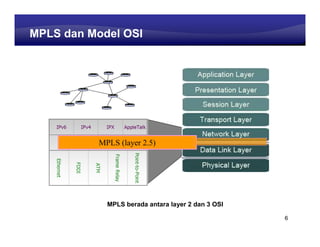

Learning Center MPLS dan Model OSI MPLS (layer 2.5) MPLS berada antara layer 2 dan 3 OSI 6

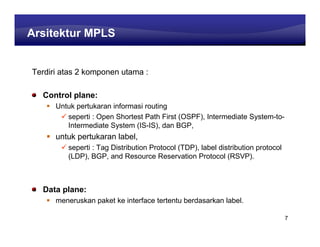

Learning Center Arsitektur MPLS Terdiri atas 2 komponen utama : Control plane: Untuk pertukaran informasi routing seperti : Open Shortest Path First (OSPF), Intermediate System-to- Intermediate System (IS-IS), dan BGP, untuk pertukaran label, seperti : Tag Distribution Protocol (TDP), label distribution protocol (LDP), BGP, and Resource Reservation Protocol (RSVP). Data plane: meneruskan paket ke interface tertentu berdasarkan label. 7

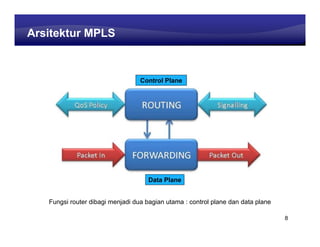

Learning Center Arsitektur MPLS Control Plane Data Plane Fungsi router dibagi menjadi dua bagian utama : control plane dan data plane 8

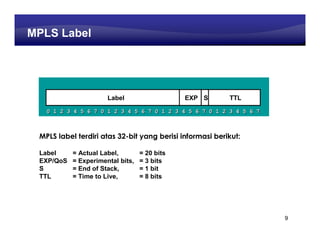

Learning Center MPLS Label Label EXP S TTL 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 MPLS label terdiri atas 32-bit yang berisi informasi berikut: Label = Actual Label, = 20 bits EXP/QoS = Experimental bits, = 3 bits S = End of Stack, = 1 bit TTL = Time to Live, = 8 bits 9

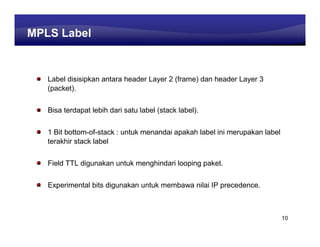

Learning Center MPLS Label MPLS Label Label disisipkan antara header Layer 2 (frame) dan header Layer 3 (packet). Bisa terdapat lebih dari satu label (stack label). 1 Bit bottom-of-stack : untuk menandai apakah label ini merupakan label terakhir stack label Field TTL digunakan untuk menghindari looping paket. Experimental bits digunakan untuk membawa nilai IP precedence. 10

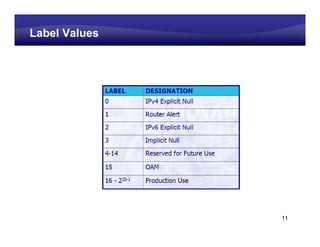

Learning Center Label Values 11

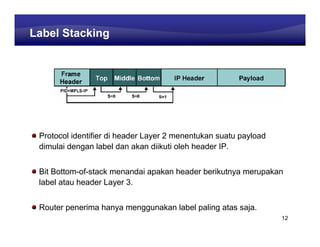

Learning Center Label Stacking Protocol identifier di header Layer 2 menentukan suatu payload dimulai dengan label dan akan diikuti oleh header IP. Bit Bottom-of-stack menandai apakan header berikutnya merupakan label atau header Layer 3. Router penerima hanya menggunakan label paling atas saja. 12

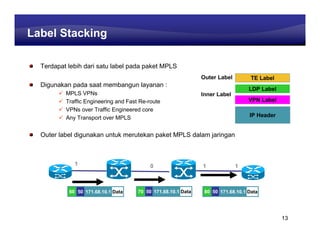

Learning Center Label Stacking Terdapat lebih dari satu label pada paket MPLS Outer Label TE Label Digunakan pada saat membangun layanan : LDP Label MPLS VPNs Inner Label Traffic Engineering and Fast Re-route VPN Label VPNs over Traffic Engineered core Any Transport over MPLS IP Header Outer label digunakan untuk merutekan paket MPLS dalam jaringan 1 0 1 1 60 50 171.68.10.1 Data 60 50 171.68.10.1 Data 70 80 70 50 171.68.10.1 Data 13

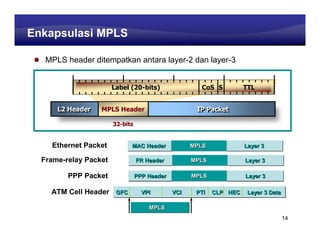

Learning Center Enkapsulasi MPLS MPLS header ditempatkan antara layer-2 dan layer-3 Label (20-bits) CoS S TTL L2 Header L2 Header MPLS Header IP Packet IP Packet 32-bits 32- Ethernet Packet MAC Header MPLS Layer 3 Frame-relay Packet FR Header MPLS Layer 3 PPP Packet PPP Header MPLS Layer 3 ATM Cell Header GFC VPI VCI PTI CLP HEC Layer 3 Data MPLS 14

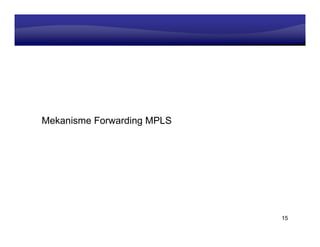

Learning Center Mekanisme Forwarding MPLS 15

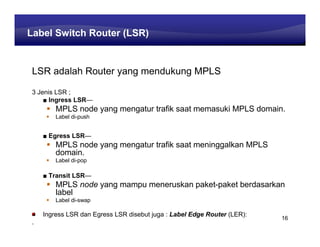

Learning Center Label Switch Router (LSR) LSR adalah Router yang mendukung MPLS 3 Jenis LSR ; Ingress LSR MPLS node yang mengatur trafik saat memasuki MPLS domain. Label di-push Egress LSR MPLS node yang mengatur trafik saat meninggalkan MPLS domain. Label di-pop Transit LSR MPLS node yang mampu meneruskan paket-paket berdasarkan label Label di-swap Ingress LSR dan Egress LSR disebut juga : Label Edge Router (LER): 16 .
Learning Center Operasi Ingress dan Transit FEC Output Input Output 10.60.0.0/16 port 4 port 2 label 40 port 3 PUSH label 40 SWAP label 45 To: 10.60.30.4 Label: 40 Label: 40 Label: 45 Port 1 Port 4 Port 2 Port 3 Ingress LSR LSR 17

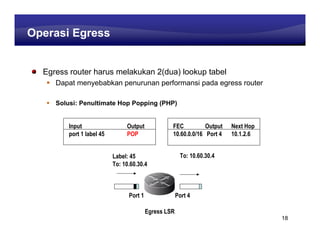

Learning Center Operasi Egress Egress router harus melakukan 2(dua) lookup tabel Dapat menyebabkan penurunan performansi pada egress router Solusi: Penultimate Hop Popping (PHP) Input Output FEC Output Next Hop port 1 label 45 POP 10.60.0.0/16 Port 4 10.1.2.6 Label: 45 To: 10.60.30.4 To: 10.60.30.4 Port 1 Port 4 Egress LSR 18

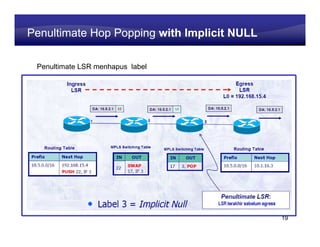

Learning Center Penultimate Hop Popping with Implicit NULL Penultimate LSR menhapus label 19

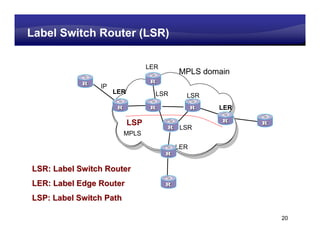

Learning Center Label Switch Router (LSR) LER MPLS domain IP LER LSR LSR LER LSP LSR MPLS LER LSR: Label Switch Router LER: Label Edge Router LSP: Label Switch Path 20

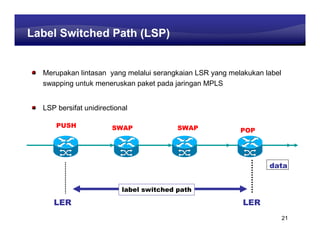

Learning Center Label Switched Path (LSP) Merupakan lintasan yang melalui serangkaian LSR yang melakukan label swapping untuk meneruskan paket pada jaringan MPLS LSP bersifat unidirectional PUSH SWAP SWAP POP data label switched path LER LER 21

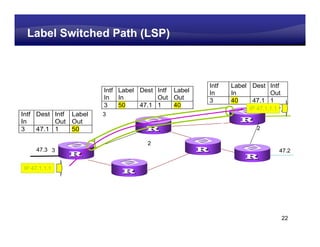

Learning Center Label Switched Path (LSP) Label Switched Path (LSP) Intf Label Dest Intf Intf Label Dest Intf Label In In Out In In Out Out 3 40 47.1 1 3 50 47.1 1 40 IP 47.1.1.1 1 47.1 Intf Dest Intf Label 3 In Out Out 3 3 47.1 1 50 2 1 1 2 47.3 3 47.2 2 IP 47.1.1.1 22

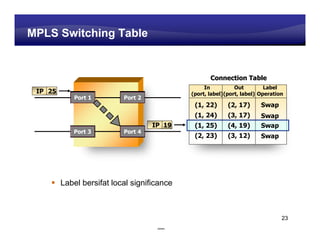

Learning Center MPLS Switching Table Connection Table In Out Label IP 25 (port, label) (port, label) Operation Port 1 Port 2 (1, 22) (2, 17) Swap (1, 24) (3, 17) Swap IP 19 (1, 25) (4, 19) Swap Port 3 Port 4 (2, 23) (3, 12) Swap Label bersifat local significance 23

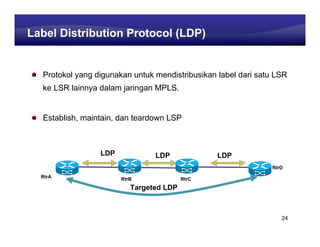

Learning Center Label Distribution Protocol (LDP) Protokol yang digunakan untuk mendistribusikan label dari satu LSR ke LSR lainnya dalam jaringan MPLS. Establish, maintain, dan teardown LSP LDP LDP LDP RtrD RtrA RtrB RtrC Targeted LDP 24

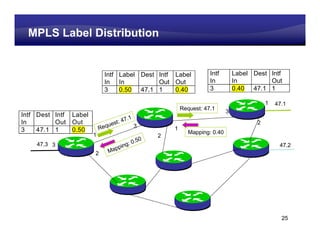

Learning Center MPLS Label Distribution Intf Label Dest Intf Label Intf Label Dest Intf In In Out Out In In Out 3 0.50 47.1 1 0.40 3 0.40 47.1 1 1 47.1 Request: 47.1 3 Intf Dest Intf Label 47.1 In Out Out u est: 3 2 3 47.1 1 0.50 Req 1 1 Mapping: 0.40 2 .50 47.3 3 g: 0 47.2 ppin 2 Ma 25

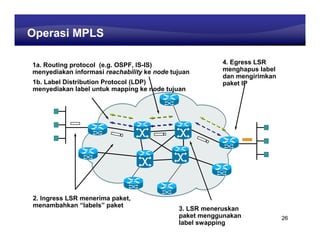

Learning Center Operasi MPLS 1a. Routing protocol (e.g. OSPF, IS-IS) 4. Egress LSR menyediakan informasi reachability ke node tujuan menghapus label dan mengirimkan 1b. Label Distribution Protocol (LDP) paket IP menyediakan label untuk mapping ke node tujuan 2. Ingress LSR menerima paket, menambahkan labels paket 3. LSR meneruskan paket menggunakan 26 label swapping

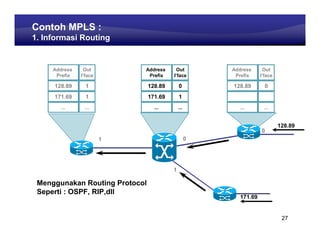

Learning Center Contoh MPLS : 1. Informasi Routing Address Out Address Out Address Out Prefix Iface Prefix Iface Prefix Iface 128.89 1 128.89 0 128.89 0 171.69 1 171.69 1 ... ... ... ... ... ... 128.89 0 1 0 1 Menggunakan Routing Protocol Seperti : OSPF, RIP,dll 171.69 27

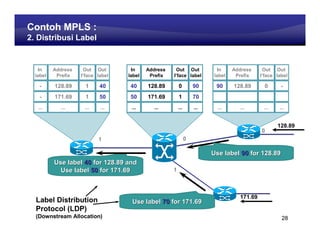

Learning Center Contoh MPLS : 2. Distribusi Label In Address Out Out In Address Out Out In Address Out Out label Prefix Iface label label Prefix Iface label label Prefix Iface label - 128.89 1 40 40 128.89 0 90 90 128.89 0 - - 171.69 1 50 50 171.69 1 70 ... ... ... ... ... ... ... ... ... ... ... ... 128.89 0 1 0 Use label 90 for 128.89 Use label 40 for 128.89 and Use label 50 for 171.69 1 171.69 Label Distribution Use label 70 for 171.69 Protocol (LDP) (Downstream Allocation) 28

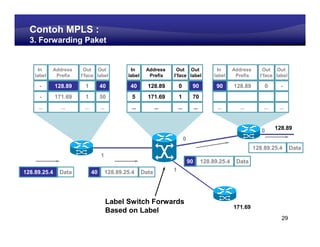

Learning Center Contoh MPLS : 3. Forwarding Paket In Address Out Out In Address Out Out In Address Out Out label Prefix Iface label label Prefix Iface label label Prefix Iface label - 128.89 1 40 40 128.89 0 90 90 128.89 0 - - 171.69 1 50 5 171.69 1 70 ... ... ... ... ... ... ... ... ... ... ... ... 0 128.89 0 128.89.25.4 Data 1 90 128.89.25.4 Data 128.89.25.4 Data 40 128.89.25.4 Data 1 Label Switch Forwards 171.69 Based on Label 29

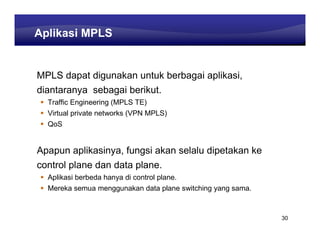

Learning Center Aplikasi MPLS MPLS dapat digunakan untuk berbagai aplikasi, diantaranya sebagai berikut. Traffic Engineering (MPLS TE) Virtual private networks (VPN MPLS) QoS Apapun aplikasinya, fungsi akan selalu dipetakan ke control plane dan data plane. Aplikasi berbeda hanya di control plane. Mereka semua menggunakan data plane switching yang sama. 30
Learning Center Terima Kasih 31
