Pengenalan cad
- 1. CAD = Computer-Aided Design atau Computer Aided Drafting CADD = Computer-Aided Drafting and Design Sistem CAD terdiri dari komponen-komponen Hardware sbb: next PENGETAHUAN DASAR AUTOCAD INPUT Unit Pelaksana Sentral Peralatan Penyimpan Data OUTPUT

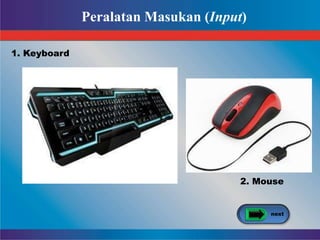

- 2. 1. Keyboard next Peralatan Masukan (Input) 2. Mouse

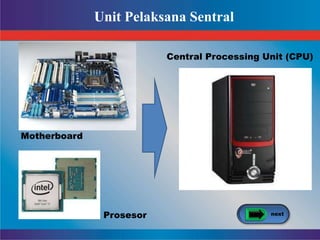

- 3. Central Processing Unit (CPU) next Unit Pelaksana Sentral Motherboard Prosesor

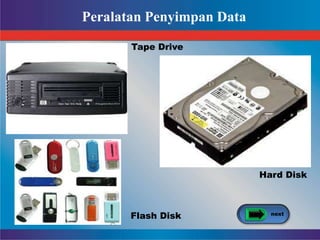

- 4. Tape Drive next Peralatan Penyimpan Data Hard Disk Flash Disk

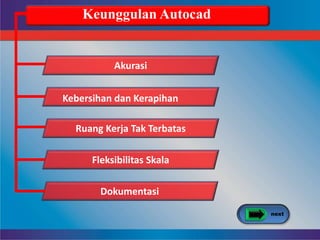

- 6. next Keunggulan Autocad Dokumentasi Fleksibilitas Skala Ruang Kerja Tak Terbatas Akurasi Kebersihan dan Kerapihan

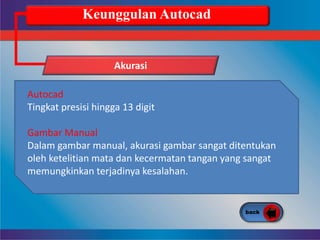

- 7. Keunggulan Autocad Akurasi Autocad Tingkat presisi hingga 13 digit Gambar Manual Dalam gambar manual, akurasi gambar sangat ditentukan oleh ketelitian mata dan kecermatan tangan yang sangat memungkinkan terjadinya kesalahan. back

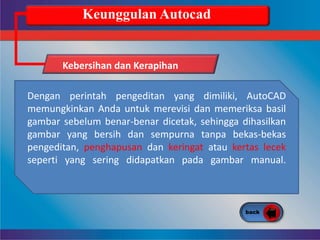

- 8. Keunggulan Autocad Dengan perintah pengeditan yang dimiliki, AutoCAD memungkinkan Anda untuk merevisi dan memeriksa basil gambar sebelum benar-benar dicetak, sehingga dihasilkan gambar yang bersih dan sempurna tanpa bekas-bekas pengeditan, penghapusan dan keringat atau kertas lecek seperti yang sering didapatkan pada gambar manual. Kebersihan dan Kerapihan back

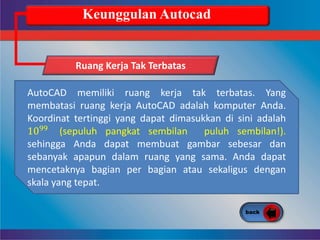

- 9. Keunggulan Autocad AutoCAD memiliki ruang kerja tak terbatas. Yang membatasi ruang kerja AutoCAD adalah komputer Anda. Koordinat tertinggi yang dapat dimasukkan di sini adalah 1099 (sepuluh pangkat sembilan puluh sembilan!). sehingga Anda dapat membuat gambar sebesar dan sebanyak apapun dalam ruang yang sama. Anda dapat mencetaknya bagian per bagian atau sekaligus dengan skala yang tepat. Ruang Kerja Tak Terbatas back

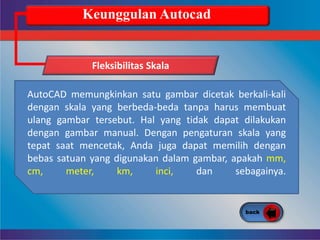

- 10. Keunggulan Autocad AutoCAD memungkinkan satu gambar dicetak berkali-kali dengan skala yang berbeda-beda tanpa harus membuat ulang gambar tersebut. Hal yang tidak dapat dilakukan dengan gambar manual. Dengan pengaturan skala yang tepat saat mencetak, Anda juga dapat memilih dengan bebas satuan yang digunakan dalam gambar, apakah mm, cm, meter, km, inci, dan sebagainya. Fleksibilitas Skala back
- 11. Keunggulan Autocad Dengan sistem penyimpanan file, hasil gambar akan tersimpan secara permanen. Anda dengan mudah dan cepat membuat duplikasinya dan merevisinya kelak bila ada perubahan desain, tanpa harus membuat gambar dari awal lagi Dokumentasi back

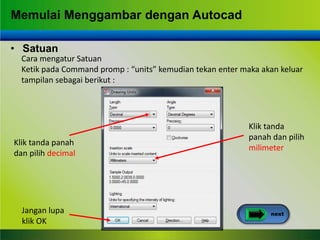

- 12. Memulai Menggambar dengan Autocad Satuan Cara mengatur Satuan Ketik pada Command promp : units kemudian tekan enter maka akan keluar tampilan sebagai berikut : Klik tanda panah dan pilih decimal Klik tanda panah dan pilih milimeter Jangan lupa klik OK next

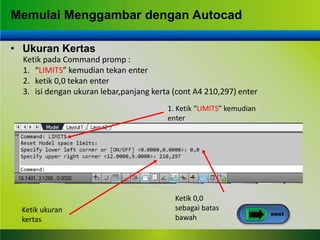

- 13. Memulai Menggambar dengan Autocad Ukuran Kertas Ketik pada Command promp : 1. LIMITS kemudian tekan enter 2. ketik 0,0 tekan enter 3. isi dengan ukuran lebar,panjang kerta (cont A4 210,297) enter 1. Ketik LIMITS kemudian enter Ketik 0,0 sebagai batas bawah Ketik ukuran kertas next

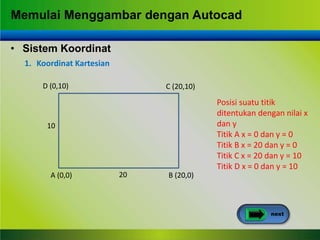

- 14. Memulai Menggambar dengan Autocad Sistem Koordinat 1. Koordinat Kartesian next 10 20A (0,0) B (20,0) C (20,10)D (0,10) Posisi suatu titik ditentukan dengan nilai x dan y Titik A x = 0 dan y = 0 Titik B x = 20 dan y = 0 Titik C x = 20 dan y = 10 Titik D x = 0 dan y = 10

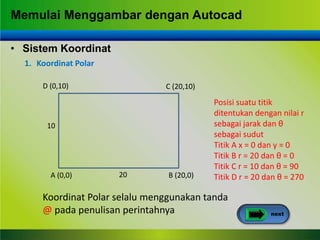

- 15. Memulai Menggambar dengan Autocad Sistem Koordinat 1. Koordinat Polar next 10 20A (0,0) B (20,0) C (20,10)D (0,10) Posisi suatu titik ditentukan dengan nilai r sebagai jarak dan 慮 sebagai sudut Titik A x = 0 dan y = 0 Titik B r = 20 dan 慮 = 0 Titik C r = 10 dan 慮 = 90 Titik D r = 20 dan 慮 = 270 Koordinat Polar selalu menggunakan tanda @ pada penulisan perintahnya

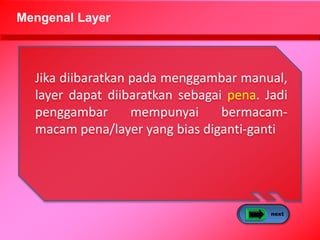

- 16. Mengenal Layer Jika diibaratkan pada menggambar manual, layer dapat diibaratkan sebagai pena. Jadi penggambar mempunyai bermacam- macam pena/layer yang bias diganti-ganti next

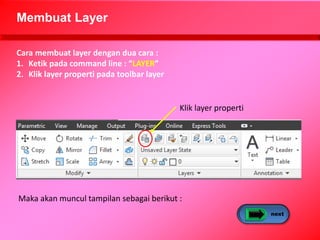

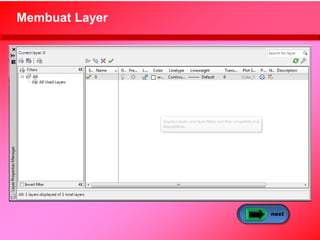

- 17. Membuat Layer next Cara membuat layer dengan dua cara : 1. Ketik pada command line : LAYER 2. Klik layer properti pada toolbar layer Klik layer properti Maka akan muncul tampilan sebagai berikut :
