Penguat operasional_A Yanuar P Noor.pptx

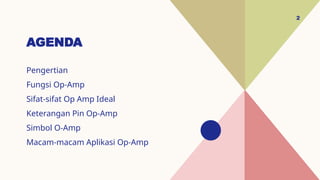

- 2. AGENDA Pengertian Fungsi Op-Amp Sifat-sifat Op Amp Ideal Keterangan Pin Op-Amp Simbol O-Amp Macam-macam Aplikasi Op-Amp 2

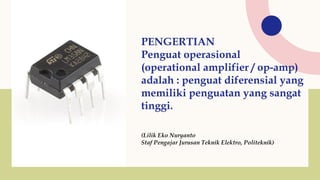

- 3. PENGERTIAN Penguat operasional (operational amplifier / op-amp) adalah : penguat diferensial yang memiliki penguatan yang sangat tinggi. (Lilik Eko Nuryanto Staf Pengajar Jurusan Teknik Elektro, Politeknik)
- 4. FUNGSI OPERATIONAL AMPLIFIER Penguat operasional atau sering disebut Op- Amp merupakan komponen elektronika yangberfungsi untuk memperkuat sinyal arus searah (DC) maupun arus bolak-balik (AC). Penguat operasional terdiri atas transistor, resistor dan kapasitor yang dirangkai dan dikemas dalam rangkaian terpadu (Intregated Circuit). Dalam penggunaannya Op-Amp dibagi menjadi dua jenis yaitu penguat linier dan penguat tidak linier.

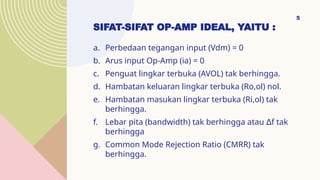

- 5. SIFAT-SIFAT OP-AMP IDEAL, YAITU : a. Perbedaan tegangan input (Vdm) = 0 b. Arus input Op-Amp (ia) = 0 c. Penguat lingkar terbuka (AVOL) tak berhingga. d. Hambatan keluaran lingkar terbuka (Ro,ol) nol. e. Hambatan masukan lingkar terbuka (Ri,ol) tak berhingga. f. Lebar pita (bandwidth) tak berhingga atau f tak berhingga g. Common Mode Rejection Ratio (CMRR) tak berhingga. 5

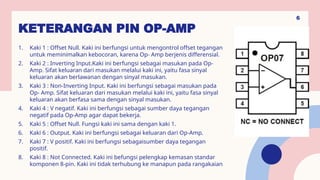

- 6. KETERANGAN PIN OP-AMP 1. Kaki 1 : Offset Null. Kaki ini berfungsi untuk mengontrol offset tegangan untuk meminimalkan kebocoran, karena Op- Amp berjenis differensial. 2. Kaki 2 : Inverting Input.Kaki ini berfungsi sebagai masukan pada Op- Amp. Sifat keluaran dari masukan melalui kaki ini, yaitu fasa sinyal keluaran akan berlawanan dengan sinyal masukan. 3. Kaki 3 : Non-Inverting Input. Kaki ini berfungsi sebagai masukan pada Op- Amp. Sifat keluaran dari masukan melalui kaki ini, yaitu fasa sinyal keluaran akan berfasa sama dengan sinyal masukan. 4. Kaki 4 : V negatif. Kaki ini berfungsi sebagai sumber daya tegangan negatif pada Op-Amp agar dapat bekerja. 5. Kaki 5 : Offset Null. Fungsi kaki ini sama dengan kaki 1. 6. Kaki 6 : Output. Kaki ini berfungsi sebagai keluaran dari Op-Amp. 7. Kaki 7 : V positif. Kaki ini berfungsi sebagaisumber daya tegangan positif. 8. Kaki 8 : Not Connected. Kaki ini befungsi pelengkap kemasan standar komponen 8-pin. Kaki ini tidak terhubung ke manapun pada rangakaian. 6

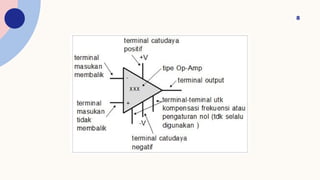

- 7. SIMBOL OP-AMP Simbol Op-Amp dapat dilihat pada gambar dibawah ini. Pada gambar tersebut, terdapat pula dua sumber masukan sebagai sumber daya dari Op-Amp tersebut, yaitu tegangan positif (+Vcc) dan tegangan negative (- Vee). 7
- 8. 8

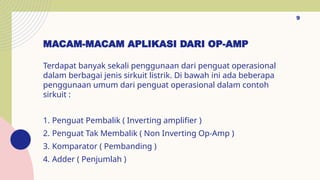

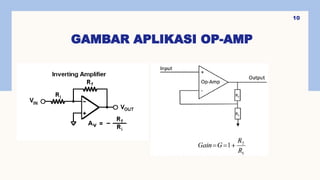

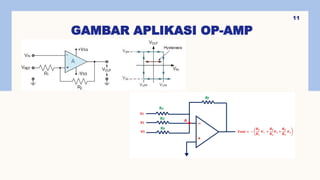

- 9. MACAM-MACAM APLIKASI DARI OP-AMP Terdapat banyak sekali penggunaan dari penguat operasional dalam berbagai jenis sirkuit listrik. Di bawah ini ada beberapa penggunaan umum dari penguat operasional dalam contoh sirkuit : 1. Penguat Pembalik ( Inverting amplifier ) 2. Penguat Tak Membalik ( Non Inverting Op-Amp ) 3. Komparator ( Pembanding ) 4. Adder ( Penjumlah ) 9
- 12. THANK YOU A Yanuar P Noor ahmadnoor31@guru.smk.belajar.id https://yayanahmad.blogspot.com/ https://www.elektronikahendry.com/2020/10/apa-itu-op-amp.html Penerapan Dari Op-amp (Operational Amplifier) oleh : Lilik Eko Nuryanto
