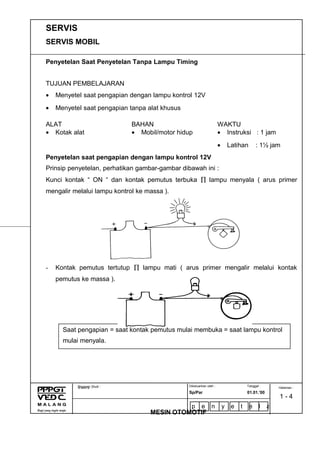

SERVIS
SERVIS MOBIL
Penyetelan Saat Penyetelan Tanpa Lampu Timing
TUJUAN PEMBELAJARAN
• Menyetel saat pengapian dengan lampu kontrol 12V
• Menyetel saat pengapian tanpa alat khusus
ALAT BAHAN WAKTU
• Kotak alat • Mobil/motor hidup • Instruksi : 1 jam
• Latihan : 1½ jam
Penyetelan saat pengapian dengan lampu kontrol 12V
Prinsip penyetelan, perhatikan gambar-gambar dibawah ini :
Kunci kontak “ ON “ dan kontak pemutus terbuka ∏ lampu menyala ( arus primer
mengalir melalui lampu kontrol ke massa ).
- Kontak pemutus tertutup ∏ lampu mati ( arus primer mengalir melalui kontak
pemutus ke massa ).
Dikeluarkan oleh : Tanggal :
Sp/Par 01.01.’00
Program Studi :
MESIN OTOMOTIF
N a m a : Halaman :
1 - 4
p e n y e t e l a
n t a n p a l a
Saat pengapian = saat kontak pemutus mulai membuka = saat lampu kontrol
mulai menyala.

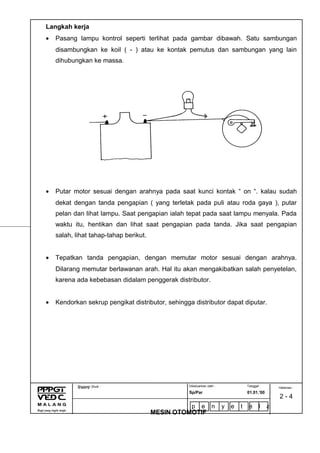

Langkah kerja
• Pasang lampu kontrol seperti terlihat pada gambar dibawah. Satu sambungan
disambungkan ke koil ( - ) atau ke kontak pemutus dan sambungan yang lain
dihubungkan ke massa.
• Putar motor sesuai dengan arahnya pada saat kunci kontak “ on “. kalau sudah
dekat dengan tanda pengapian ( yang terletak pada puli atau roda gaya ), putar
pelan dan lihat lampu. Saat pengapian ialah tepat pada saat lampu menyala. Pada
waktu itu, hentikan dan lihat saat pengapian pada tanda. Jika saat pengapian
salah, lihat tahap-tahap berikut.
• Tepatkan tanda pengapian, dengan memutar motor sesuai dengan arahnya.
Dilarang memutar berlawanan arah. Hal itu akan mengakibatkan salah penyetelan,
karena ada kebebasan didalam penggerak distributor.
• Kendorkan sekrup pengikat distributor, sehingga distributor dapat diputar.
Sp/Par 01.01.’00
Program Studi :
MESIN OTOMOTIF
N a m a : Halaman :
2 - 4
p e n y e t e l a
n t a n p a l a

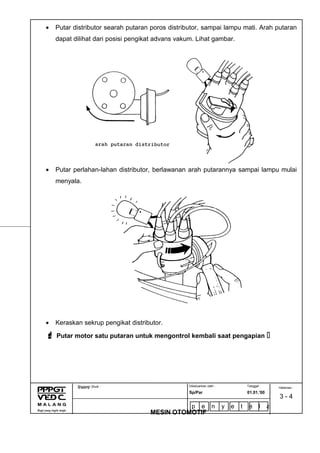

• Putar distributor searah putaran poros distributor, sampai lampu mati. Arah putaran
dapat dilihat dari posisi pengikat advans vakum. Lihat gambar.
• Putar perlahan-lahan distributor, berlawanan arah putarannya sampai lampu mulai
menyala.
• Keraskan sekrup pengikat distributor.
 Putar motor satu putaran untuk mengontrol kembali saat pengapian 
Sp/Par 01.01.’00
Program Studi :
MESIN OTOMOTIF
N a m a : Halaman :
3 - 4
p e n y e t e l a
n t a n p a l a

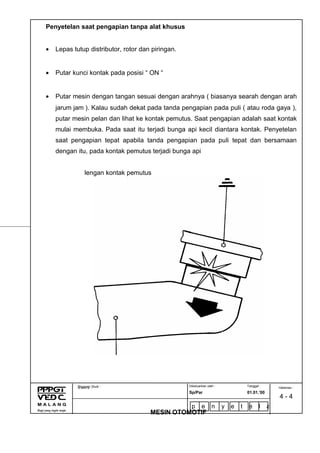

Penyetelan saat pengapian tanpa alat khusus
• Lepas tutup distributor, rotor dan piringan.
• Putar kunci kontak pada posisi “ ON “
• Putar mesin dengan tangan sesuai dengan arahnya ( biasanya searah dengan arah
jarum jam ). Kalau sudah dekat pada tanda pengapian pada puli ( atau roda gaya ),
putar mesin pelan dan lihat ke kontak pemutus. Saat pengapian adalah saat kontak
mulai membuka. Pada saat itu terjadi bunga api kecil diantara kontak. Penyetelan
saat pengapian tepat apabila tanda pengapian pada puli tepat dan bersamaan
dengan itu, pada kontak pemutus terjadi bunga api
lengan kontak pemutus
