- 1. PERANCANGAN MESIN PRESS HIDROLIK KAPASITAS 20 TON UNTUK PROSES PEMBENTUKAN PIPA SEBAGAI KOMPONEN BUSHING ARM Johan Pambudi 151105131431 PROGRAM STUDI TEKNIK MESIN FAKULTAS TEKNIK DAN SAINS UNIVERSITAS IBN KHALDUN BOGOR BOGOR 2022

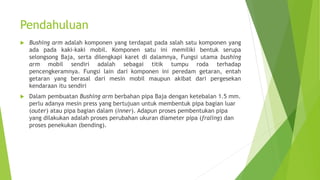

- 2. Pendahuluan Bushing arm adalah komponen yang terdapat pada salah satu komponen yang ada pada kaki-kaki mobil. Komponen satu ini memiliki bentuk serupa selongsong Baja, serta dilengkapi karet di dalamnya, Fungsi utama bushing arm mobil sendiri adalah sebagai titik tumpu roda terhadap pencengkeramnya. Fungsi lain dari komponen ini peredam getaran, entah getaran yang berasal dari mesin mobil maupun akibat dari pergesekan kendaraan itu sendiri Dalam pembuatan Bushing arm berbahan pipa Baja dengan ketebalan 1.5 mm. perlu adanya mesin press yang bertujuan untuk membentuk pipa bagian luar (outer) atau pipa bagian dalam (inner). Adapun proses pembentukan pipa yang dilakukan adalah proses perubahan ukuran diameter pipa (fraling) dan proses penekukan (bending).

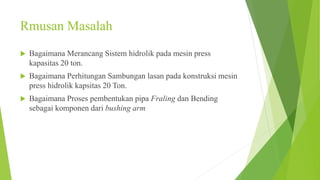

- 3. Rmusan Masalah Bagaimana Merancang Sistem hidrolik pada mesin press kapasitas 20 ton. Bagaimana Perhitungan Sambungan lasan pada konstruksi mesin press hidrolik kapsitas 20 Ton. Bagaimana Proses pembentukan pipa Fraling dan Bending sebagai komponen dari bushing arm

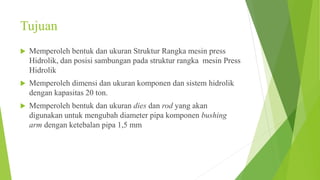

- 4. Tujuan Memperoleh bentuk dan ukuran Struktur Rangka mesin press Hidrolik, dan posisi sambungan pada struktur rangka mesin Press Hidrolik Memperoleh dimensi dan ukuran komponen dan sistem hidrolik dengan kapasitas 20 ton. Memperoleh bentuk dan ukuran dies dan rod yang akan digunakan untuk mengubah diameter pipa komponen bushing arm dengan ketebalan pipa 1,5 mm

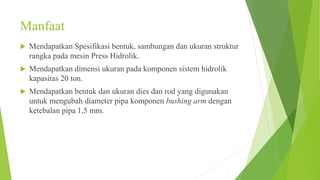

- 5. Manfaat Mendapatkan Spesifikasi bentuk, sambungan dan ukuran struktur rangka pada mesin Press Hidrolik. Mendapatkan dimensi ukuran pada komponen sistem hidrolik kapasitas 20 ton. Mendapatkan bentuk dan ukuran dies dan rod yang digunakan untuk mengubah diameter pipa komponen bushing arm dengan ketebalan pipa 1,5 mm.

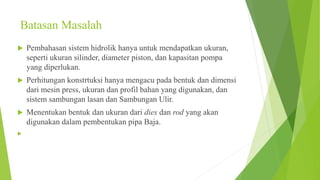

- 6. Batasan Masalah Pembahasan sistem hidrolik hanya untuk mendapatkan ukuran, seperti ukuran silinder, diameter piston, dan kapasitan pompa yang diperlukan. Perhitungan konstrtuksi hanya mengacu pada bentuk dan dimensi dari mesin press, ukuran dan profil bahan yang digunakan, dan sistem sambungan lasan dan Sambungan Ulir. Menentukan bentuk dan ukuran dari dies dan rod yang akan digunakan dalam pembentukan pipa Baja.

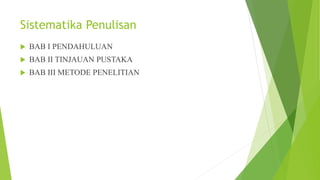

- 7. Sistematika Penulisan BAB I PENDAHULUAN BAB II TINJAUAN PUSTAKA BAB III METODE PENELITIAN

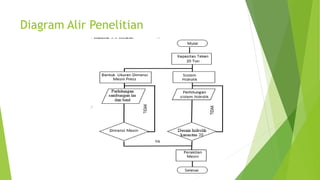

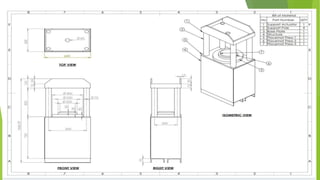

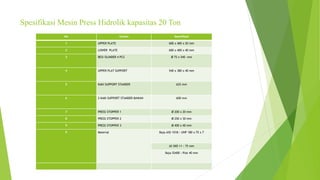

- 9. Spesifikasi Mesin Press Hidrolik kapasitas 20 Ton No Uraian Spesifikasi 1 UPPER PLATE 600 x 400 x 20 mm 2 LOWER PLATE 600 x 400 x 40 mm 3 BESI SILINDER 4 PCS 75 x 540 mm 4 UPPER PLAT SUPPORT 540 x 380 x 40 mm 5 KAKI SUPPORT STANDER 625 mm 6 2 KAKI SUPPORT STANDER BAWAH 600 mm 7 PRESS STOPPER 1 200 x 20 mm 8 PRESS STOPPER 2 250 x 30 mm 9 PRESS STOPPER 3 400 x 40 mm 9 Material Baja AISI 1018 : UNP 180 x 75 x 7 AS SKD 11 : 75 mm Baja SS400 : Plat 40 mm

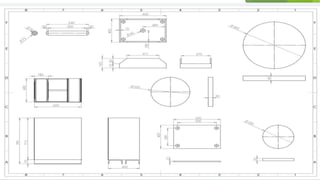

- 12. Perhitungan Kekuatan Las Pada perhitungan Kekuatan lasan ini terdapat dua perhitungan menurut arah gaya yang mungkin diterima oleh kampuh lasan yang terdapat pada rangka penyangga kaki dan Plat upper dan lower. Yaitu gaya sejajar dan gaya melintang. Dimana keduanya akan di jelaskan pada pembahasan berikut : Perhitungan lasan melintang Ps = A. t Dimana : Ps = Beban/gaya Silinder ( N ) A = Luas Penampang Lasan ( m2 ) t = Tegangan Tarik ijin bahan Lasan ( kg/m2

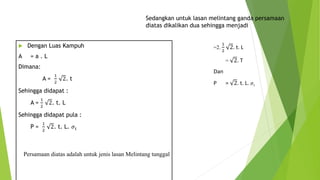

- 13. Dengan Luas Kampuh A = a . L Dimana: A = 1 2 2. t Sehingga didapat : A = 1 2 2. t. L Sehingga didapat pula : P = 1 2 2. t. L. t Persamaan diatas adalah untuk jenis lasan Melintang tunggal Sedangkan untuk lasan melintang ganda persamaan diatas dikalikan dua sehingga menjadi =2. 1 2 2. t. L = 2. T Dan P = 2. t. L. t

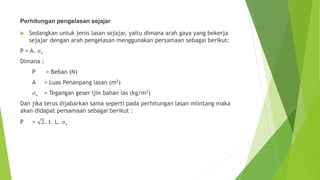

- 14. Perhitungan pengelasan sejajar Sedangkan untuk jenis lasan sejajar, yaitu dimana arah gaya yang bekerja sejajar dengan arah pengelasan menggunakan persamaan sebagai berikut: P = A. s Dimana : P = Beban (N) A = Luas Penanpang lasan (m2) s = Tegangan geser ijin bahan las (kg/m2) Dan jika terus dijabarkan sama seperti pada perhitungan lasan mlintang maka akan didapat persamaan sebagai berikut : P = 2. t. L. s
- 16. Anggaran Pembuatan Mesin Press Hidrolik Kapasitas 20 Ton No. Uraian Pengeluaran Spesifikasi Jumlah Harga Satuan Harga Total 1 Material besi plat SS 400 600 x 400 x40 2 Rp 225.000,00 Rp 450.000,00 600 x 100 x 10 2 Rp 30.000,00 Rp 60.000,00 200 x 200 x 10 2 Rp 60.000,00 Rp 120.000,00 200 x 20 1 Rp 120.000,00 Rp 120.000,00 250 x 20 1 Rp125.000,00 Rp 125.000,00 400 x 40 1 Rp 500.000,00 Rp 500.000,00 2 Material baja As SKD 11 75 x 540 4 Rp 300.000 Rp 1.200.000,00 3 Cylinder Hidrolik Model HHYG-20300S 1 Rp 5.050.000 Rp 5.050.000,00 4 POWER UNIT HYDRAULIC kapasitas 30L 1 Rp 15.000.000 Rp 15.000.000,00 5 Kawat las Lb52 u 3.2 mm 2 Rp.240.000,00 Rp 480.000,00 6 Batu gerinda Wd 4" 1 Rp.50.000,00 Rp 50.000,00 7 Biaya penyusunan laporan paket Rp.500.000,- Rp 500.000,00 8 Biaya tak terduga paket Rp.1.000.000,- Rp 1.000.000,00 Total Biaya Rp 24.655.000,00
