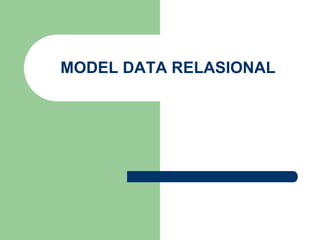

pertemuan 7 basis data relational.ppt

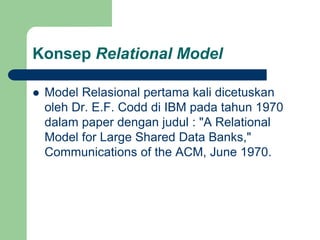

- 2. Konsep Relational Model Model Relasional pertama kali dicetuskan oleh Dr. E.F. Codd di IBM pada tahun 1970 dalam paper dengan judul : "A Relational Model for Large Shared Data Banks," Communications of the ACM, June 1970.

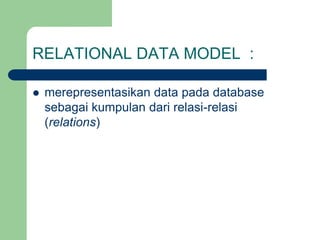

- 3. RELATIONAL DATA MODEL : merepresentasikan data pada database sebagai kumpulan dari relasi-relasi (relations)

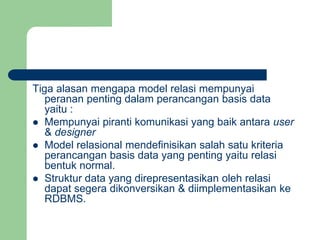

- 4. Tiga alasan mengapa model relasi mempunyai peranan penting dalam perancangan basis data yaitu : Mempunyai piranti komunikasi yang baik antara user & designer Model relasional mendefinisikan salah satu kriteria perancangan basis data yang penting yaitu relasi bentuk normal. Struktur data yang direpresentasikan oleh relasi dapat segera dikonversikan & diimplementasikan ke RDBMS.

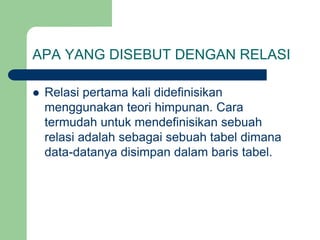

- 5. APA YANG DISEBUT DENGAN RELASI Relasi pertama kali didefinisikan menggunakan teori himpunan. Cara termudah untuk mendefinisikan sebuah relasi adalah sebagai sebuah tabel dimana data-datanya disimpan dalam baris tabel.

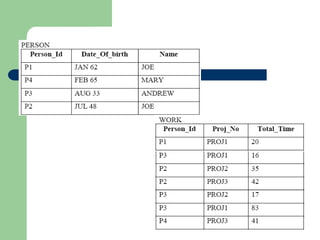

- 6. Contoh

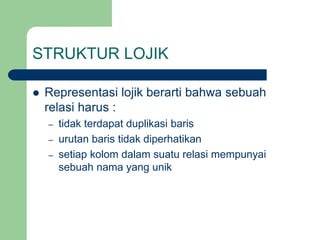

- 7. STRUKTUR LOJIK Representasi lojik berarti bahwa sebuah relasi harus : tidak terdapat duplikasi baris urutan baris tidak diperhatikan setiap kolom dalam suatu relasi mempunyai sebuah nama yang unik

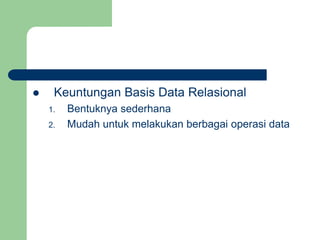

- 8. Keuntungan Basis Data Relasional 1. Bentuknya sederhana 2. Mudah untuk melakukan berbagai operasi data

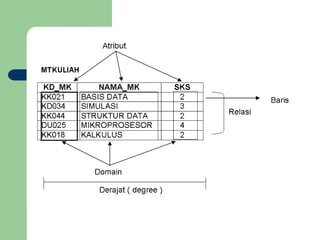

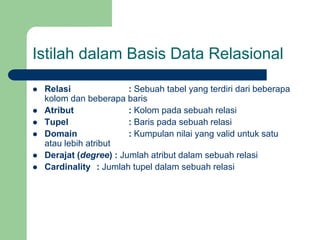

- 9. Istilah dalam Basis Data Relasional Relasi : Sebuah tabel yang terdiri dari beberapa kolom dan beberapa baris Atribut : Kolom pada sebuah relasi Tupel : Baris pada sebuah relasi Domain : Kumpulan nilai yang valid untuk satu atau lebih atribut Derajat (degree) : Jumlah atribut dalam sebuah relasi Cardinality : Jumlah tupel dalam sebuah relasi

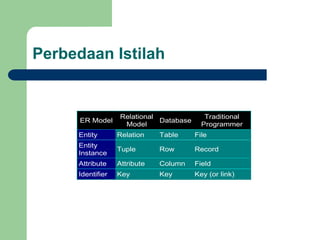

- 11. Perbedaan Istilah ER Model Relational Model Database Traditional Programmer Entity Relation Table File Entity Instance Tuple Row Record Attribute Attribute Column Field Identifier Key Key Key (or link)

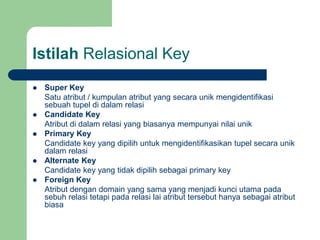

- 12. Istilah Relasional Key Super Key Satu atribut / kumpulan atribut yang secara unik mengidentifikasi sebuah tupel di dalam relasi Candidate Key Atribut di dalam relasi yang biasanya mempunyai nilai unik Primary Key Candidate key yang dipilih untuk mengidentifikasikan tupel secara unik dalam relasi Alternate Key Candidate key yang tidak dipilih sebagai primary key Foreign Key Atribut dengan domain yang sama yang menjadi kunci utama pada sebuh relasi tetapi pada relasi lai atribut tersebut hanya sebagai atribut biasa

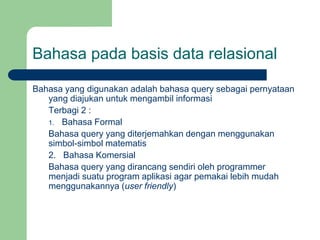

- 14. Bahasa pada basis data relasional Bahasa yang digunakan adalah bahasa query sebagai pernyataan yang diajukan untuk mengambil informasi Terbagi 2 : 1. Bahasa Formal Bahasa query yang diterjemahkan dengan menggunakan simbol-simbol matematis 2. Bahasa Komersial Bahasa query yang dirancang sendiri oleh programmer menjadi suatu program aplikasi agar pemakai lebih mudah menggunakannya (user friendly)

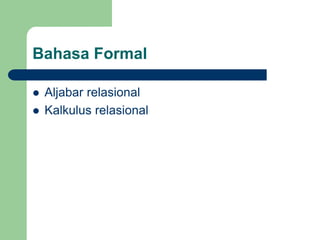

- 15. Bahasa Formal Aljabar relasional Kalkulus relasional

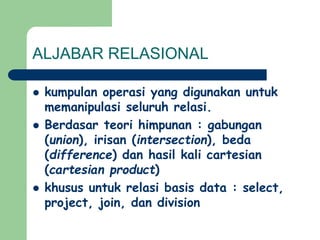

- 16. ALJABAR RELASIONAL kumpulan operasi yang digunakan untuk memanipulasi seluruh relasi. Berdasar teori himpunan : gabungan (union), irisan (intersection), beda (difference) dan hasil kali cartesian (cartesian product) khusus untuk relasi basis data : select, project, join, dan division

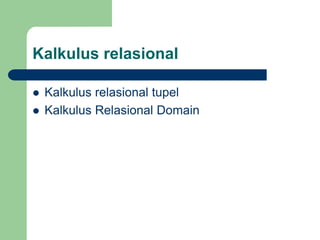

- 17. Kalkulus relasional Kalkulus relasional tupel Kalkulus Relasional Domain

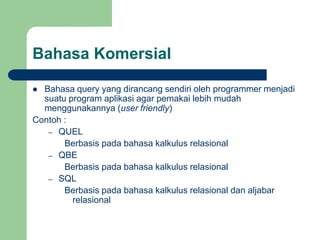

- 18. Bahasa Komersial Bahasa query yang dirancang sendiri oleh programmer menjadi suatu program aplikasi agar pemakai lebih mudah menggunakannya (user friendly) Contoh : QUEL Berbasis pada bahasa kalkulus relasional QBE Berbasis pada bahasa kalkulus relasional SQL Berbasis pada bahasa kalkulus relasional dan aljabar relasional
- 19. Terima Kasih

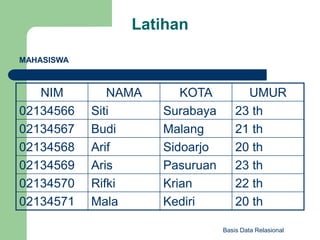

- 20. Basis Data Relasional Latihan NIM NAMA KOTA UMUR 02134566 Siti Surabaya 23 th 02134567 Budi Malang 21 th 02134568 Arif Sidoarjo 20 th 02134569 Aris Pasuruan 23 th 02134570 Rifki Krian 22 th 02134571 Mala Kediri 20 th MAHASISWA

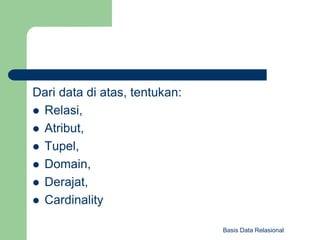

- 21. Basis Data Relasional Dari data di atas, tentukan: Relasi, Atribut, Tupel, Domain, Derajat, Cardinality
