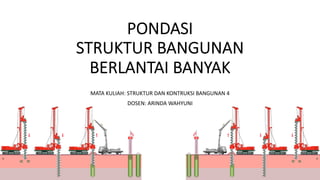

�ݺ�ߣ

PONDASI
STRUKTUR BANGUNAN
BERLANTAI BANYAK
MATA KULIAH: STRUKTUR DAN KONTRUKSI BANGUNAN 4
DOSEN: ARINDA WAHYUNI

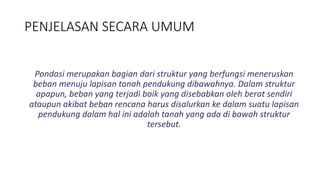

PENJELASAN SECARA UMUM
Pondasi merupakan bagian dari struktur yang berfungsi meneruskan
beban menuju lapisan tanah pendukung dibawahnya. Dalam struktur
apapun, beban yang terjadi baik yang disebabkan oleh berat sendiri
ataupun akibat beban rencana harus disalurkan ke dalam suatu lapisan
pendukung dalam hal ini adalah tanah yang ada di bawah struktur
tersebut.

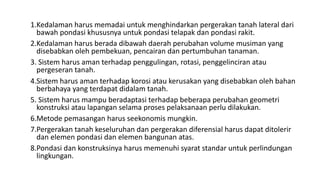

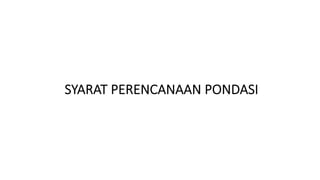

1.Kedalaman harus memadai untuk menghindarkan pergerakan tanah lateral dari
bawah pondasi khususnya untuk pondasi telapak dan pondasi rakit.
2.Kedalaman harus berada dibawah daerah perubahan volume musiman yang
disebabkan oleh pembekuan, pencairan dan pertumbuhan tanaman.
3. Sistem harus aman terhadap penggulingan, rotasi, penggelinciran atau
pergeseran tanah.
4.Sistem harus aman terhadap korosi atau kerusakan yang disebabkan oleh bahan
berbahaya yang terdapat didalam tanah.
5. Sistem harus mampu beradaptasi terhadap beberapa perubahan geometri
konstruksi atau lapangan selama proses pelaksanaan perlu dilakukan.
6.Metode pemasangan harus seekonomis mungkin.
7.Pergerakan tanah keseluruhan dan pergerakan diferensial harus dapat ditolerir
dan elemen pondasi dan elemen bangunan atas.
8.Pondasi dan konstruksinya harus memenuhi syarat standar untuk perlindungan
lingkungan.

PONDASI DANGKAL

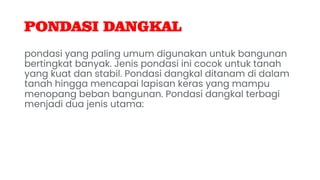

pondasi yang paling umum digunakan untuk bangunan
bertingkat banyak. Jenis pondasi ini cocok untuk tanah
yang kuat dan stabil. Pondasi dangkal ditanam di dalam
tanah hingga mencapai lapisan keras yang mampu
menopang beban bangunan. Pondasi dangkal terbagi
menjadi dua jenis utama:

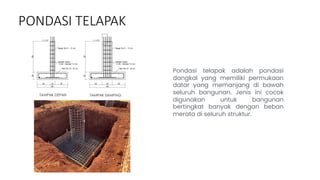

PONDASI TELAPAK
Pondasi telapak adalah pondasi
dangkal yang memiliki permukaan
datar yang memanjang di bawah
seluruh bangunan. Jenis ini cocok
digunakan untuk bangunan
bertingkat banyak dengan beban
merata di seluruh struktur.

PONDASI PLAT

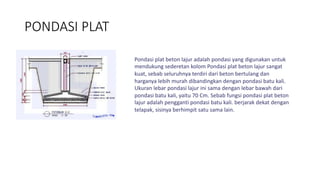

Pondasi plat beton lajur adalah pondasi yang digunakan untuk
mendukung sederetan kolom Pondasi plat beton lajur sangat
kuat, sebab seluruhnya terdiri dari beton bertulang dan
harganya lebih murah dibandingkan dengan pondasi batu kali.
Ukuran lebar pondasi lajur ini sama dengan lebar bawah dari
pondasi batu kali, yaitu 70 Cm. Sebab fungsi pondasi plat beton
lajur adalah pengganti pondasi batu kali. berjarak dekat dengan
telapak, sisinya berhimpit satu sama lain.

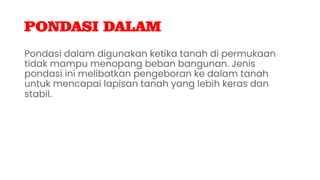

PONDASI DALAM
Pondasi dalam digunakan ketika tanah di permukaan
tidak mampu menopang beban bangunan. Jenis
pondasi ini melibatkan pengeboran ke dalam tanah
untuk mencapai lapisan tanah yang lebih keras dan
stabil.

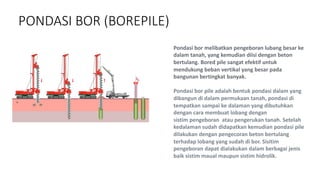

PONDASI BOR (BOREPILE)
Pondasi bor melibatkan pengeboran lubang besar ke
dalam tanah, yang kemudian diisi dengan beton
bertulang. Bored pile sangat efektif untuk
mendukung beban vertikal yang besar pada
bangunan bertingkat banyak.
Pondasi bor pile adalah bentuk pondasi dalam yang
dibangun di dalam permukaan tanah, pondasi di
tempatkan sampai ke dalaman yang dibutuhkan
dengan cara membuat lobang dengan
sistim pengeboran atau pengerukan tanah. Setelah
kedalaman sudah didapatkan kemudian pondasi pile
dilakukan dengan pengecoran beton bertulang
terhadap lobang yang sudah di bor. Sisitim
pengeboran dapat dialakukan dalam berbagai jenis
baik sistim maual maupun sistim hidrolik.

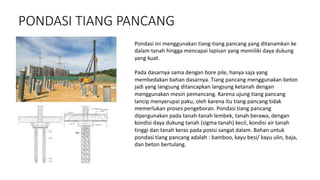

PONDASI TIANG PANCANG
Pondasi ini menggunakan tiang-tiang pancang yang ditanamkan ke
dalam tanah hingga mencapai lapisan yang memiliki daya dukung
yang kuat.
Pada dasarnya sama dengan bore pile, hanya saja yang
membedakan bahan dasarnya. Tiang pancang menggunakan beton
jadi yang langsung ditancapkan langsung ketanah dengan
menggunakan mesin pemancang. Karena ujung tiang pancang
lancip menyerupai paku, oleh karena itu tiang pancang tidak
memerlukan proses pengeboran. Pondasi tiang pancang
dipergunakan pada tanah-tanah lembek, tanah berawa, dengan
kondisi daya dukung tanah (sigma tanah) kecil, kondisi air tanah
tinggi dan tanah keras pada posisi sangat dalam. Bahan untuk
pondasi tiang pancang adalah : bamboo, kayu besi/ kayu ulin, baja,
dan beton bertulang.

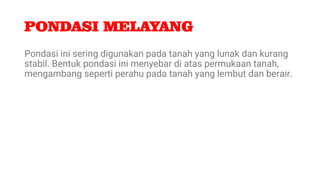

PONDASI MELAYANG
Pondasi ini sering digunakan pada tanah yang lunak dan kurang
stabil. Bentuk pondasi ini menyebar di atas permukaan tanah,
mengambang seperti perahu pada tanah yang lembut dan berair.

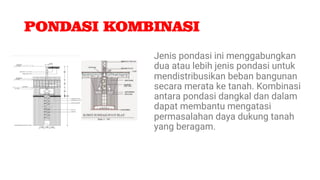

PONDASI KOMBINASI
Jenis pondasi ini menggabungkan
dua atau lebih jenis pondasi untuk
mendistribusikan beban bangunan
secara merata ke tanah. Kombinasi
antara pondasi dangkal dan dalam
dapat membantu mengatasi
permasalahan daya dukung tanah
yang beragam.

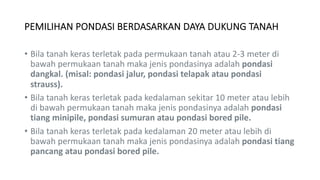

PEMILIHAN PONDASI BERDASARKAN DAYA DUKUNG TANAH
• Bila tanah keras terletak pada permukaan tanah atau 2-3 meter di
bawah permukaan tanah maka jenis pondasinya adalah pondasi
dangkal. (misal: pondasi jalur, pondasi telapak atau pondasi
strauss).
• Bila tanah keras terletak pada kedalaman sekitar 10 meter atau lebih
di bawah permukaan tanah maka jenis pondasinya adalah pondasi
tiang minipile, pondasi sumuran atau pondasi bored pile.
• Bila tanah keras terletak pada kedalaman 20 meter atau lebih di
bawah permukaan tanah maka jenis pondasinya adalah pondasi tiang
pancang atau pondasi bored pile.

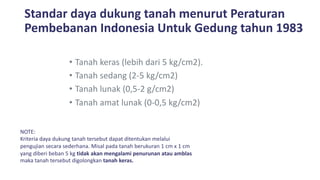

Standar daya dukung tanah menurut Peraturan
Pembebanan Indonesia Untuk Gedung tahun 1983
• Tanah keras (lebih dari 5 kg/cm2).
• Tanah sedang (2-5 kg/cm2)
• Tanah lunak (0,5-2 g/cm2)
• Tanah amat lunak (0-0,5 kg/cm2)
NOTE:
Kriteria daya dukung tanah tersebut dapat ditentukan melalui
pengujian secara sederhana. Misal pada tanah berukuran 1 cm x 1 cm
yang diberi beban 5 kg tidak akan mengalami penurunan atau amblas
maka tanah tersebut digolongkan tanah keras.

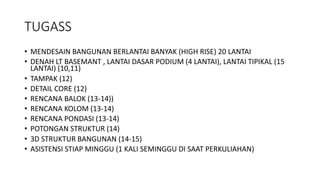

TUGASS
• MENDESAIN BANGUNAN BERLANTAI BANYAK (HIGH RISE) 20 LANTAI
• DENAH LT BASEMANT , LANTAI DASAR PODIUM (4 LANTAI), LANTAI TIPIKAL (15
LANTAI) (10,11)
• TAMPAK (12)
• DETAIL CORE (12)
• RENCANA BALOK (13-14))
• RENCANA KOLOM (13-14)
• RENCANA PONDASI (13-14)
• POTONGAN STRUKTUR (14)
• 3D STRUKTUR BANGUNAN (14-15)
• ASISTENSI STIAP MINGGU (1 KALI SEMINGGU DI SAAT PERKULIAHAN)
