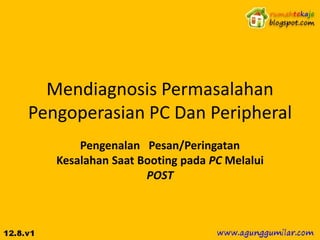

Mendiagnosis Permasalahan
Pengoperasian PC Dan Peripheral
Pengenalan Pesan/Peringatan
Kesalahan Saat Booting pada PC Melalui
POST

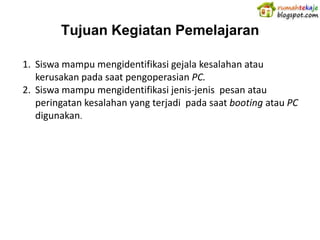

Tujuan Kegiatan Pemelajaran

1. Siswa mampu mengidentifikasi gejala kesalahan atau
kerusakan pada saat pengoperasian PC.
2. Siswa mampu mengidentifikasi jenis-jenis pesan atau
peringatan kesalahan yang terjadi pada saat booting atau PC
digunakan.

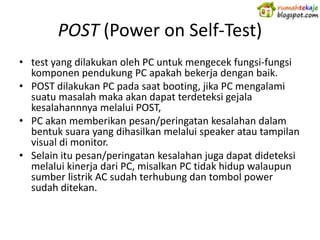

POST (Power on Self-Test)
• test yang dilakukan oleh PC untuk mengecek fungsi-fungsi
komponen pendukung PC apakah bekerja dengan baik.
• POST dilakukan PC pada saat booting, jika PC mengalami
suatu masalah maka akan dapat terdeteksi gejala
kesalahannnya melalui POST,
• PC akan memberikan pesan/peringatan kesalahan dalam
bentuk suara yang dihasilkan melalui speaker atau tampilan
visual di monitor.
• Selain itu pesan/peringatan kesalahan juga dapat dideteksi
melalui kinerja dari PC, misalkan PC tidak hidup walaupun
sumber listrik AC sudah terhubung dan tombol power
sudah ditekan.

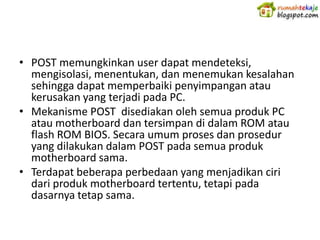

• POST memungkinkan user dapat mendeteksi,
mengisolasi, menentukan, dan menemukan kesalahan
sehingga dapat memperbaiki penyimpangan atau
kerusakan yang terjadi pada PC.
• Mekanisme POST disediakan oleh semua produk PC
atau motherboard dan tersimpan di dalam ROM atau
flash ROM BIOS. Secara umum proses dan prosedur
yang dilakukan dalam POST pada semua produk
motherboard sama.
• Terdapat beberapa perbedaan yang menjadikan ciri
dari produk motherboard tertentu, tetapi pada
dasarnya tetap sama.

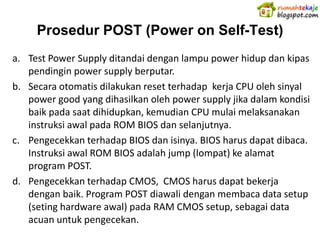

Prosedur POST (Power on Self-Test)
a. Test Power Supply ditandai dengan lampu power hidup dan kipas
pendingin power supply berputar.
b. Secara otomatis dilakukan reset terhadap kerja CPU oleh sinyal
power good yang dihasilkan oleh power supply jika dalam kondisi
baik pada saat dihidupkan, kemudian CPU mulai melaksanakan
instruksi awal pada ROM BIOS dan selanjutnya.
c. Pengecekkan terhadap BIOS dan isinya. BIOS harus dapat dibaca.
Instruksi awal ROM BIOS adalah jump (lompat) ke alamat
program POST.
d. Pengecekkan terhadap CMOS, CMOS harus dapat bekerja
dengan baik. Program POST diawali dengan membaca data setup
(seting hardware awal) pada RAM CMOS setup, sebagai data
acuan untuk pengecekan.

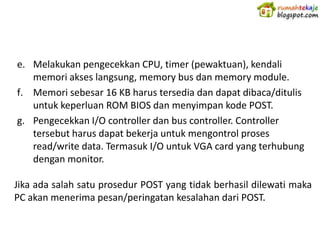

e. Melakukan pengecekkan CPU, timer (pewaktuan), kendali
memori akses langsung, memory bus dan memory module.
f. Memori sebesar 16 KB harus tersedia dan dapat dibaca/ditulis
untuk keperluan ROM BIOS dan menyimpan kode POST.
g. Pengecekkan I/O controller dan bus controller. Controller
tersebut harus dapat bekerja untuk mengontrol proses
read/write data. Termasuk I/O untuk VGA card yang terhubung
dengan monitor.

Jika ada salah satu prosedur POST yang tidak berhasil dilewati maka
PC akan menerima pesan/peringatan kesalahan dari POST.

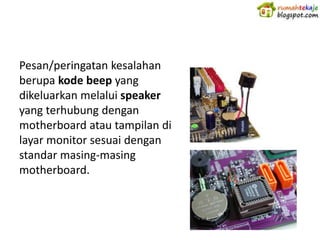

Pesan/peringatan kesalahan
berupa kode beep yang
dikeluarkan melalui speaker
yang terhubung dengan
motherboard atau tampilan di
layar monitor sesuai dengan
standar masing-masing
motherboard.

Pesan/Peringatan Kesalahan POST
(Power on Self-Test)
Pesan/peringatan kesalahan hasil POST berupa tampilan
performance PC, visual di monitor dan beep dari speaker. Sesuai
dengan urutan prosedur POST yang dilakukan oleh BIOS maka
gejala-gejala permasalahan yang muncul adalah sebagai berikut:

Diagnosa
No Gejala
Pesan/Peringatan Kesalahan
1 CPU dan Monitor mati, tidak ada 1. Instalasi fisik ke tegangan listrik AC
beep 110/220V
2. Power supply
2 CPU hidup, Monitor Mati, Tidak ada 1. Instalasi kabel data dari VGA card ke
beep Monitor
2. Monitor
3 CPU hidup, Monitor Mati, ada beep Disesuaikan dengan beep

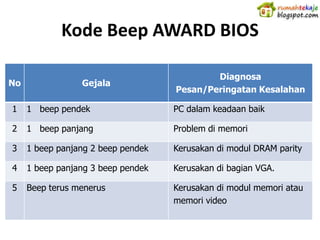

Kode Beep AWARD BIOS

Diagnosa
No Gejala

1 1 beep pendek PC dalam keadaan baik

2 1 beep panjang Problem di memori

3 1 beep panjang 2 beep pendek Kerusakan di modul DRAM parity

4 1 beep panjang 3 beep pendek Kerusakan di bagian VGA.

5 Beep terus menerus Kerusakan di modul memori atau
memori video

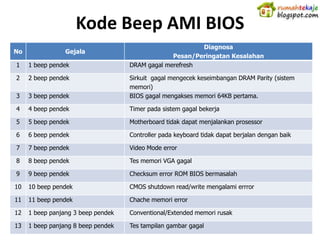

Kode Beep AMI BIOS
Diagnosa
No Gejala
1 1 beep pendek DRAM gagal merefresh

2 2 beep pendek Sirkuit gagal mengecek keseimbangan DRAM Parity (sistem
memori)
3 3 beep pendek BIOS gagal mengakses memori 64KB pertama.

4 4 beep pendek Timer pada sistem gagal bekerja

5 5 beep pendek Motherboard tidak dapat menjalankan prosessor

6 6 beep pendek Controller pada keyboard tidak dapat berjalan dengan baik

7 7 beep pendek Video Mode error

8 8 beep pendek Tes memori VGA gagal

9 9 beep pendek Checksum error ROM BIOS bermasalah

10 10 beep pendek CMOS shutdown read/write mengalami errror

11 11 beep pendek Chache memori error

12 1 beep panjang 3 beep pendek Conventional/Extended memori rusak

13 1 beep panjang 8 beep pendek Tes tampilan gambar gagal

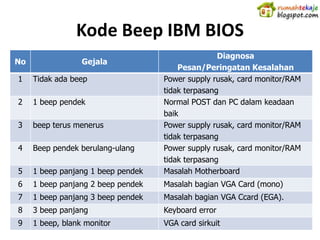

Kode Beep IBM BIOS
Diagnosa
No Gejala
1 Tidak ada beep Power supply rusak, card monitor/RAM
tidak terpasang
2 1 beep pendek Normal POST dan PC dalam keadaan
baik
3 beep terus menerus Power supply rusak, card monitor/RAM
tidak terpasang
4 Beep pendek berulang-ulang Power supply rusak, card monitor/RAM
tidak terpasang
5 1 beep panjang 1 beep pendek Masalah Motherboard
6 1 beep panjang 2 beep pendek Masalah bagian VGA Card (mono)
7 1 beep panjang 3 beep pendek Masalah bagian VGA Ccard (EGA).
8 3 beep panjang Keyboard error
9 1 beep, blank monitor VGA card sirkuit

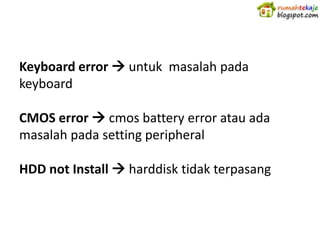

Keyboard error  untuk masalah pada
keyboard

CMOS error  cmos battery error atau ada
masalah pada setting peripheral

HDD not Install  harddisk tidak terpasang

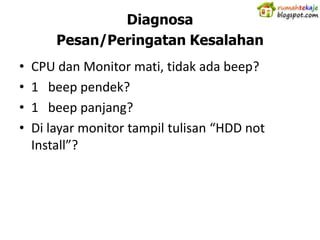

Diagnosa
• CPU dan Monitor mati, tidak ada beep?
• 1 beep pendek?
• 1 beep panjang?
• Di layar monitor tampil tulisan “HDD not
Install”?
