Power supply

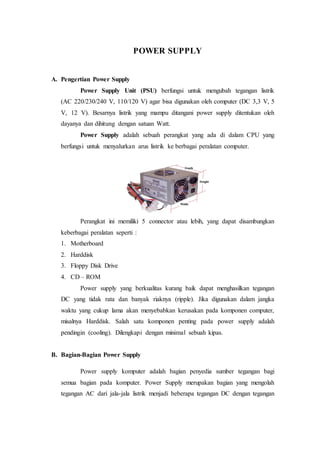

- 1. POWER SUPPLY A. Pengertian Power Supply Power Supply Unit (PSU) berfungsi untuk mengubah tegangan listrik (AC 220/230/240 V, 110/120 V) agar bisa digunakan oleh computer (DC 3,3 V, 5 V, 12 V). Besarnya listrik yang mampu ditangani power supply ditentukan oleh dayanya dan dihitung dengan satuan Watt. Power Supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer. Perangkat ini memiliki 5 connector atau lebih, yang dapat disambungkan keberbagai peralatan seperti : 1. Motherboard 2. Harddisk 3. Floppy Disk Drive 4. CD ROM Power supply yang berkualitas kurang baik dapat menghasilkan tegangan DC yang tidak rata dan banyak riaknya (ripple). Jika digunakan dalam jangka waktu yang cukup lama akan menyebabkan kerusakan pada komponen computer, misalnya Harddisk. Salah satu komponen penting pada power supply adalah pendingin (cooling). Dilengkapi dengan minimal sebuah kipas. B. Bagian-Bagian Power Supply Power supply komputer adalah bagian penyedia sumber tegangan bagi semua bagian pada komputer. Power Supply merupakan bagian yang mengolah tegangan AC dari jala-jala listrik menjadi beberapa tegangan DC dengan tegangan

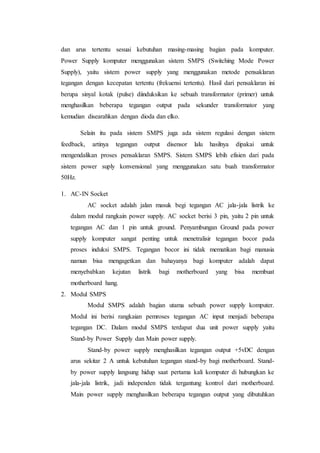

- 2. dan arus tertentu sesuai kebutuhan masing-masing bagian pada komputer. Power Supply komputer menggunakan sistem SMPS (Switching Mode Power Supply), yaitu sistem power supply yang menggunakan metode pensaklaran tegangan dengan kecepatan tertentu (frekuensi tertentu). Hasil dari pensaklaran ini berupa sinyal kotak (pulse) diinduksikan ke sebuah transformator (primer) untuk menghasilkan beberapa tegangan output pada sekunder transformator yang kemudian disearahkan dengan dioda dan elko. Selain itu pada sistem SMPS juga ada sistem regulasi dengan sistem feedback, artinya tegangan output disensor lalu hasilnya dipakai untuk mengendalikan proses pensaklaran SMPS. Sistem SMPS lebih efisien dari pada sistem power suply konvensional yang menggunakan satu buah transformator 50Hz. 1. AC-IN Socket AC socket adalah jalan masuk begi tegangan AC jala-jala listrik ke dalam modul rangkain power supply. AC socket berisi 3 pin, yaitu 2 pin untuk tegangan AC dan 1 pin untuk ground. Penyambungan Ground pada power supply komputer sangat penting untuk menetralisir tegangan bocor pada proses induksi SMPS. Tegangan bocor ini tidak mematikan bagi manusia namun bisa mengagetkan dan bahayanya bagi komputer adalah dapat menyebabkan kejutan listrik bagi motherboard yang bisa membuat motherboard hang. 2. Modul SMPS Modul SMPS adalah bagian utama sebuah power supply komputer. Modul ini berisi rangkaian pemroses tegangan AC input menjadi beberapa tegangan DC. Dalam modul SMPS terdapat dua unit power supply yaitu Stand-by Power Supply dan Main power supply. Stand-by power supply menghasilkan tegangan output +5vDC dengan arus sekitar 2 A untuk kebutuhan tegangan stand-by bagi motherboard. Stand-by power supply langsung hidup saat pertama kali komputer di hubungkan ke jala-jala listrik, jadi independen tidak tergantung kontrol dari motherboard. Main power supply menghasilkan beberapa tegangan output yang dibutuhkan

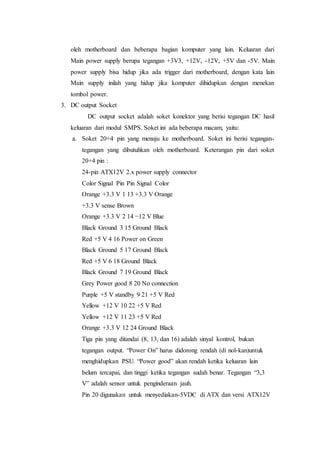

- 3. oleh motherboard dan beberapa bagian komputer yang lain. Keluaran dari Main power supply berupa tegangan +3V3, +12V, -12V, +5V dan -5V. Main power supply bisa hidup jika ada trigger dari motherboard, dengan kata lain Main supply inilah yang hidup jika komputer dihidupkan dengan menekan tombol power. 3. DC output Socket DC output socket adalah soket konektor yang berisi tegangan DC hasil keluaran dari modul SMPS. Soket ini ada beberapa macam, yaitu: a. Soket 20+4 pin yang menuju ke motherboard. Soket ini berisi tegangan-tegangan yang dibutuhkan oleh motherboard. Keterangan pin dari soket 20+4 pin : 24-pin ATX12V 2.x power supply connector Color Signal Pin Pin Signal Color Orange +3.3 V 1 13 +3.3 V Orange +3.3 V sense Brown Orange +3.3 V 2 14 12 V Blue Black Ground 3 15 Ground Black Red +5 V 4 16 Power on Green Black Ground 5 17 Ground Black Red +5 V 6 18 Ground Black Black Ground 7 19 Ground Black Grey Power good 8 20 No connection Purple +5 V standby 9 21 +5 V Red Yellow +12 V 10 22 +5 V Red Yellow +12 V 11 23 +5 V Red Orange +3.3 V 12 24 Ground Black Tiga pin yang ditandai (8, 13, dan 16) adalah sinyal kontrol, bukan tegangan output. Power On harus didorong rendah (di nol-kan)untuk menghidupkan PSU. Power good akan rendah ketika keluaran lain belum tercapai, dan tinggi ketika tegangan sudah benar. Tegangan 3,3 V adalah sensor untuk penginderaan jauh. Pin 20 digunakan untuk menyediakan-5VDC di ATX dan versi ATX12V

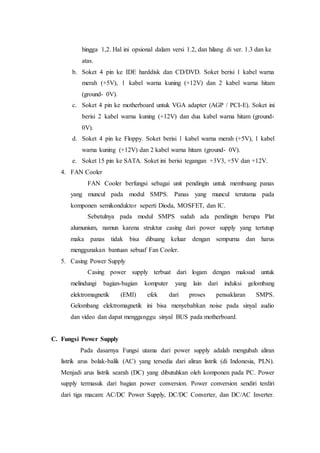

- 4. hingga 1,2. Hal ini opsional dalam versi 1.2, dan hilang di ver. 1.3 dan ke atas. b. Soket 4 pin ke IDE harddisk dan CD/DVD. Soket berisi 1 kabel warna merah (+5V), 1 kabel warna kuning (+12V) dan 2 kabel warna hitam (ground- 0V). c. Soket 4 pin ke motherboard untuk VGA adapter (AGP / PCI-E). Soket ini berisi 2 kabel warna kuning (+12V) dan dua kabel warna hitam (ground- 0V). d. Soket 4 pin ke Floppy. Soket berisi 1 kabel warna merah (+5V), 1 kabel warna kuning (+12V) dan 2 kabel warna hitam (ground- 0V). e. Soket 15 pin ke SATA. Soket ini berisi tegangan +3V3, +5V dan +12V. 4. FAN Cooler FAN Cooler berfungsi sebagai unit pendingin untuk membuang panas yang muncul pada modul SMPS. Panas yang muncul terutama pada komponen semikonduktor seperti Dioda, MOSFET, dan IC. Sebetulnya pada modul SMPS sudah ada pendingin berupa Plat alumunium, namun karena struktur casing dari power supply yang tertutup maka panas tidak bisa dibuang keluar dengan sempurna dan harus menggunakan bantuan sebuaf Fan Cooler. 5. Casing Power Supply Casing power supply terbuat dari logam dengan maksud untuk melindungi bagian-bagian komputer yang lain dari induksi gelombang elektromagnetik (EMI) efek dari proses pensaklaran SMPS. Gelombang elektromagnetik ini bisa menyebabkan noise pada sinyal audio dan video dan dapat mengganggu sinyal BUS pada motherboard. C. Fungsi Power Supply Pada dasarnya Fungsi utama dari power supply adalah mengubah aliran listrik arus bolak-balik (AC) yang tersedia dari aliran listrik (di Indonesia, PLN). Menjadi arus listrik searah (DC) yang dibutuhkan oleh komponen pada PC. Power supply termasuk dari bagian power conversion. Power conversion sendiri terdiri dari tiga macam: AC/DC Power Supply, DC/DC Converter, dan DC/AC Inverter.

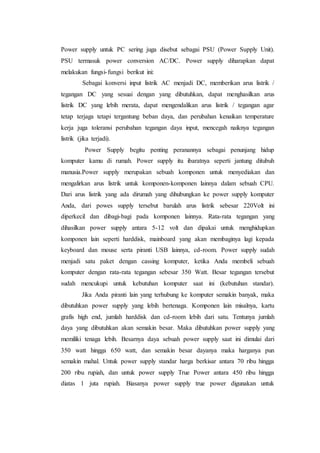

- 5. Power supply untuk PC sering juga disebut sebagai PSU (Power Supply Unit). PSU termasuk power conversion AC/DC. Power supply diharapkan dapat melakukan fungsi- fungsi berikut ini: Sebagai konversi input listrik AC menjadi DC, memberikan arus listrik / tegangan DC yang sesuai dengan yang dibutuhkan, dapat menghasilkan arus listrik DC yang lebih merata, dapat mengendalikan arus listrik / tegangan agar tetap terjaga tetapi tergantung beban daya, dan perubahan kenaikan temperature kerja juga toleransi perubahan tegangan daya input, mencegah naiknya tegangan listrik (jika terjadi). Power Supply begitu penting peranannya sebagai penunjang hidup komputer kamu di rumah. Power supply itu ibaratnya seperti jantung ditubuh manusia.Power supply merupakan sebuah komponen untuk menyediakan dan mengalirkan arus listrik untuk komponen-komponen lainnya dalam sebuah CPU. Dari arus listrik yang ada dirumah yang dihubungkan ke power supply komputer Anda, dari powes supply tersebut barulah arus listrik sebesar 220Volt ini diperkecil dan dibagi-bagi pada komponen lainnya. Rata-rata tegangan yang dihasilkan power supply antara 5-12 volt dan dipakai untuk menghidupkan komponen lain seperti harddisk, mainboard yang akan membaginya lagi kepada keyboard dan mouse serta piranti USB lainnya, cd-room. Power supply sudah menjadi satu paket dengan cassing komputer, ketika Anda membeli sebuah komputer dengan rata-rata tegangan sebesar 350 Watt. Besar tegangan tersebut sudah mencukupi untuk kebutuhan komputer saat ini (kebutuhan standar). Jika Anda piranti lain yang terhubung ke komputer semakin banyak, maka dibutuhkan power supply yang lebih bertenaga. Komponen lain misalnya, kartu grafis high end, jumlah harddisk dan cd-room lebih dari satu. Tentunya jumlah daya yang dibutuhkan akan semakin besar. Maka dibutuhkan power supply yang memiliki tenaga lebih. Besarnya daya sebuah power supply saat ini dimulai dari 350 watt hingga 650 watt, dan semakin besar dayanya maka harganya pun semakin mahal. Untuk power supply standar harga berkisar antara 70 ribu hingga 200 ribu rupiah, dan untuk power supply True Power antara 450 ribu hingga diatas 1 juta rupiah. Biasanya power supply true power digunakan untuk

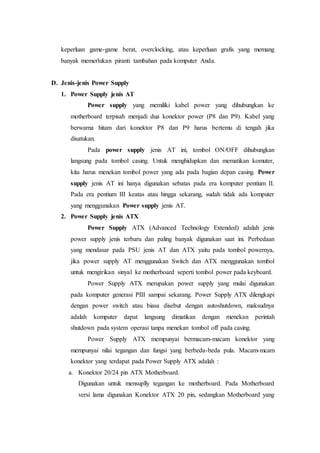

- 6. keperluan game-game berat, overclocking, atau keperluan grafis yang memang banyak memerlukan piranti tambahan pada komputer Anda. D. Jenis-jenis Power Supply 1. Power Supply jenis AT Power supply yang memiliki kabel power yang dihubungkan ke motherboard terpisah menjadi dua konektor power (P8 dan P9). Kabel yang berwarna hitam dari konektor P8 dan P9 harus bertemu di tengah jika disatukan. Pada power supply jenis AT ini, tombol ON/OFF dihubungkan langsung pada tombol casing. Untuk menghidupkan dan mematikan komuter, kita harus menekan tombol power yang ada pada bagian depan casing. Power supply jenis AT ini hanya digunakan sebatas pada era komputer pentium II. Pada era pentium III keatas atau hingga sekarang, sudah tidak ada komputer yang menggunakan Power supply jenis AT. 2. Power Supply jenis ATX Power Supply ATX (Advanced Technology Extended) adalah jenis power supply jenis terbaru dan paling banyak digunakan saat ini. Perbedaan yang mendasar pada PSU jenis AT dan ATX yaitu pada tombol powernya, jika power supply AT menggunakan Switch dan ATX menggunakan tombol untuk mengirikan sinyal ke motherboard seperti tombol power pada keyboard. Power Supply ATX merupakan power supply yang mulai digunakan pada komputer generasi PIII sampai sekarang. Power Supply ATX dilengkapi dengan power switch atau biasa disebut dengan autoshutdown, maksudnya adalah komputer dapat langsung dimatikan dengan menekan perintah shutdown pada system operasi tanpa menekan tombol off pada casing. Power Supply ATX mempunyai bermacam-macam konektor yang mempunyai nilai tegangan dan fungsi yang berbeda-beda pula. Macam-mcam konektor yang terdapat pada Power Supply ATX adalah : a. Konektor 20/24 pin ATX Motherboard. Digunakan untuk mensuplly tegangan ke motherboard. Pada Motherboard versi lama digunakan Konektor ATX 20 pin, sedangkan Motherboard yang

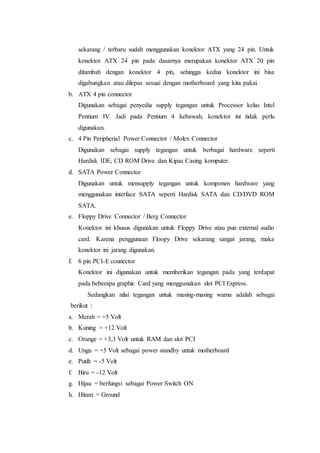

- 7. sekarang / terbaru sudah menggunakan konektor ATX yang 24 pin. Untuk konektor ATX 24 pin pada dasarnya merupakan konektor ATX 20 pin ditambah dengan konektor 4 pin, sehingga kedua konektor ini bisa digabungkan atau dilepas sesuai dengan motherboard yang kita pakai. b. ATX 4 pin connector Digunakan sebagai penyedia supply tegangan untuk Processor kelas Intel Pentium IV. Jadi pada Pentium 4 kebawah, konektor ini tidak perlu digunakan. c. 4 Pin Peripherial Power Connector / Molex Connector Digunakan sebagai supply tegangan untuk berbagai hardware seperti Hardisk IDE, CD ROM Drive dan Kipas Casing komputer. d. SATA Power Connector Digunakan untuk mensupply tegangan untuk komponen hardware yang menggunakan interface SATA seperti Hardisk SATA dan CD/DVD ROM SATA. e. Floppy Drive Connector / Berg Connector Konektor ini khusus digunakan untuk Floppy Drive atau pun external audio card. Karena penggunaan Floopy Drive sekarang sangat jarang, maka konektor ini jarang digunakan. f. 6 pin PCI-E connector Konektor ini digunakan untuk memberikan tegangan pada yang terdapat pada beberapa graphic Card yang menggunakan slot PCI Express. Sedangkan nilai tegangan untuk masing-masing warna adalah sebagai berikut : a. Merah = +5 Volt b. Kuning = +12 Volt c. Orange = +3,3 Volt untuk RAM dan slot PCI d. Ungu = +5 Volt sebagai power standby untuk motherboard e. Putih = -5 Volt f. Biru = -12 Volt g. Hijau = berfungsi sebagai Power Switch ON h. Hitam = Ground
