- 1. Kurva S Dalam Proyek Konstruksi Wahyu Hermawan DPIB SMKN 1 Cibinong 1 Manfaat Kurva S Dalam Proyek Konstruksi 2 PEMBUATAN KURVA S Mengapa di namakan Kurva S,karena mirip dengan huruf S? Hal ini karena kurva S yang baik adalah diagram menggambarkan pelan disaat awal pekerjaan lalu cepat di tengah dan selanjutnya santai lagi di akhir jadwal. Bentuk grafik yang satu ini harus dibuat dengan baik mungkin karena dapat mempengaruhi arus keuangan proyek serta penjadwalan pendatangan material dan juga hal-hal penting yang lainnya. Baiklah mari langsung saja, berikut ini kita akan membuat sebuah kurva S tentang suatu pekerjaan konstruksi pondasi. PEMAHAMAN AWAL: A. Tahapan Pekerjaan Konstruksi Bangunan Rumah: 1. Pengerjaan Awal,pengukuran untuk menentukan posisi bangunan,Pembersihan lokasi 2. Pengerjaan Pondasi 3. Pengerjaan Struktur Rumah, pembuatan sloof ,pembuatan kolom 4. Pengerjaan Pembuatan Dinding Rumah 5. Pengerjaan Pintu, Jendela, Kusen, dan Ventilasi 6. Pembuatan Ring Balk 7. Pengerjaan Rangka Atap 8. Pengerjaan Plumbing, Mekanikal dan Elektrikal 9. Pekerjaan Finishing 10. Pengerjaan Fasilitas Tambahan 11. Pembersihan dan Penataan Rumah

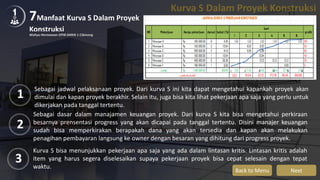

- 2. 1 7Manfaat Kurva S Dalam Proyek Konstruksi Wahyu Hermawan DPIB SMKN 1 Cibinong 1 2 3 Sebagai jadwal pelaksanaan proyek. Dari kurva S ini kita dapat mengetahui kapankah proyek akan dimulai dan kapan proyek berakhir. Selain itu, juga bisa kita lihat pekerjaan apa saja yang perlu untuk dikerjakan pada tanggal tertentu. Sebagai dasar dalam manajamen keuangan proyek. Dari kurva S kita bisa mengetahui perkiraan besarnya prensentasi progress yang akan dicapai pada tanggal tertentu. Disini manajer keuangan sudah bisa memperkirakan berapakah dana yang akan tersedia dan kapan akan melakukan penagihan pembayaran langsung ke owner dengan besaran yang dihitung dari progress proyek. Kurva S bisa menunjukkan pekerjaan apa saja yang ada dalam lintasan kritis. Lintasan kritis adalah item yang harus segera diselesaikan supaya pekerjaan proyek bisa cepat selesain dengan tepat waktu. Back to Menu Next

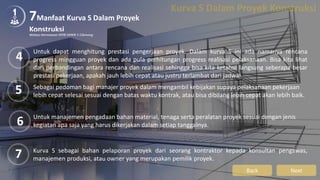

- 3. 1 7Manfaat Kurva S Dalam Proyek Konstruksi Wahyu Hermawan DPIB SMKN 1 Cibinong 4 6 7 Untuk dapat menghitung prestasi pengerjaan proyek. Dalam kurva S ini ada namanya rencana progress mingguan proyek dan ada pula perhitungan progress realisasi pelaksanaan. Bisa kita lihat dari perbandingan antara rencana dan realisasi sehingga bisa kita ketahui langsung seberapa besar prestasi pekerjaan, apakah jauh lebih cepat atau justru terlambat dari jadwal. Untuk manajemen pengadaan bahan material, tenaga serta peralatan proyek sesuai dengan jenis kegiatan apa saja yang harus dikerjakan dalam setiap tanggalnya. Kurva S sebagai bahan pelaporan proyek dari seorang kontraktor kepada konsultan pengawas, manajemen produksi, atau owner yang merupakan pemilik proyek. Back Next 5 Sebagai pedoman bagi manajer proyek dalam mengambil kebijakan supaya pelaksanaan pekerjaan lebih cepat selesai sesuai dengan batas waktu kontrak, atau bisa dibilang lebih cepat akan lebih baik.
- 4. 2 Pembuatan Kurva S Wahyu Hermawan DPIB SMKN 1 Cibinong LIMA LANGKAH PEMBUATAN KURVA S
- 5. LANGKAH 1 Menghitung biaya masing- masing jenis kegiatan

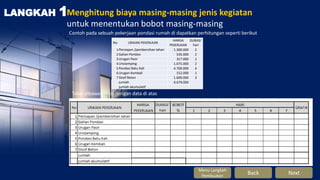

- 6. LANGKAH 1Menghitung biaya masing-masing jenis kegiatan untuk menentukan bobot masing-masing Contoh pada sebuah pekerjaan pondasi rumah di dapatkan perhitungan seperti berikut No URAIAN PEKERJAAN HARGA DURASI` hari PEKERJAAN 1Persiapan /pembersihan lahan 1.300.000 2 2Galian Pondasi 535.000 2 3Urugan Pasir 317.000 1 4Unstamping 1.075.000 2 5Pondasi Batu Kali 4.700.000 4 6Urugan Kembali 152.000 1 7Sloof Beton 1.600.000 3 jumlah 9.679.000 jumlah akumulatif Tabel dibawah di isi dengan data di atas Back Next Menu Langkah Pembuatan
- 7. LANGKAH 2 Memperkirakan durasi jenis tiap kegiatan

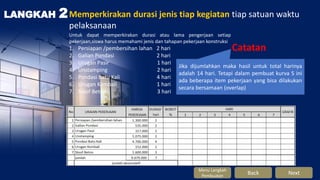

- 8. LANGKAH 2Memperkirakan durasi jenis tiap kegiatan tiap satuan waktu pelaksanaan Untuk dapat memperkirakan durasi atau lama pengerjaan setiap pekerjaan,siswa harus memahami jenis dan tahapan pekerjaan konstruksi 1. Persiapan /pembersihan lahan 2 hari 2. Galian Pondasi 2 hari 3. Urugan Pasir 1 hari 4. Unstamping 2 hari 5. Pondasi Batu Kali 4 hari 6. Urugan Kembali 1 hari 7. Sloof Beton 3 hari Catatan Back Next Menu Langkah Pembuatan Jika dijumlahkan maka hasil untuk total harinya adalah 14 hari. Tetapi dalam pembuat kurva S ini ada beberapa item pekerjaan yang bisa dilakukan secara bersamaan (overlap)
- 9. LANGKAH 3 Menghitung bobot total jenis tiap kegiatan

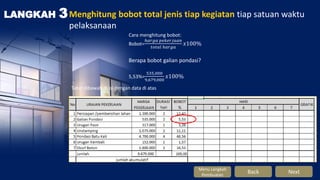

- 10. LANGKAH 3Menghitung bobot total jenis tiap kegiatan tiap satuan waktu pelaksanaan Cara menghitung bobot: Bobot= ＄＄ 100% Berapa bobot galian pondasi? 5,53%= 535,000 9,679,000 100% Tabel dibawah di isi dengan data di atas Back Next Menu Langkah Pembuatan

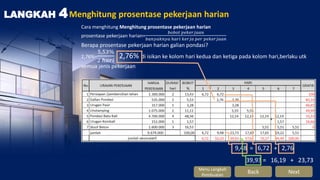

- 12. LANGKAH 4Menghitung prosentase pekerjaan harian Cara menghitung Menghitung prosentase pekerjaan harian prosentase pekerjaan harian= Berapa prosentase pekerjaan harian galian pondasi? 2,76%= 5,53% 2 2,76% di isikan ke kolom hari kedua dan ketiga pada kolom hari,berlaku utk semua jenis pekerjaan Back Next 9,48 = 6,72 + 2,76 39,93 = 16,19 + 23,73 Menu Langkah Pembuatan

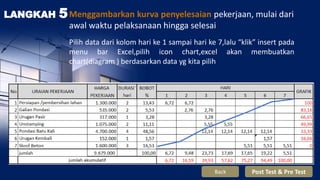

- 14. LANGKAH 5Menggambarkan kurva penyelesaian pekerjaan, mulai dari awal waktu pelaksanaan hingga selesai Pilih data dari kolom hari ke 1 sampai hari ke 7,lalu klik insert pada menu bar Excel,pilih icon chart,excel akan membuatkan chart(diagram ) berdasarkan data yg kita pilih Back Post Test & Pre Test

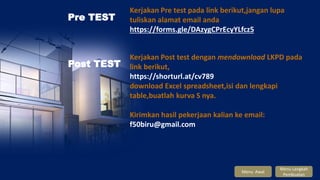

- 15. Pre TEST Kerjakan Pre test pada link berikut,jangan lupa tuliskan alamat email anda https://forms.gle/DAzygCPrEcyYLfcz5 Menu Langkah Pembuatan Menu Awal Kerjakan Post test dengan mendownload LKPD pada link berikut, https://shorturl.at/cv789 download Excel spreadsheet,isi dan lengkapi table,buatlah kurva S nya. Kirimkan hasil pekerjaan kalian ke email: f50biru@gmail.com Post TEST
