Mikrotik adalah produk router yang terdiri dari perangkat keras berupa router board dan perangkat lunak berupa sistem operasi router yang memiliki berbagai fitur jaringan untuk jaringan kabel dan nirkabel. Terdapat dua jenis router board, yaitu tanpa nirkabel dan dengan nirkabel untuk ruangan atau luar ruangan. Konfigurasi dasar mikrotik meliputi pengaturan antarmuka jaringan, nirkabel, rute IP, dan server DNS.
Mikrotik hotspot
- 1. Mikrotik Mikrotik adalah merupakan produk comersial router yang berupa hadware ( router board ) dan software ( mikrotik router operating system ) mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wired dan wireless, cocok digunakan oleh ISP dan provider hotspot.

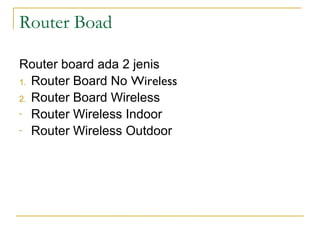

- 2. Router Boad Router board ada 2 jenis 1. Router Board No Wireless 2. Router Board Wireless - Router Wireless Indoor - Router Wireless Outdoor http://www.mikrotik.co.id/produk.php?kategori=23

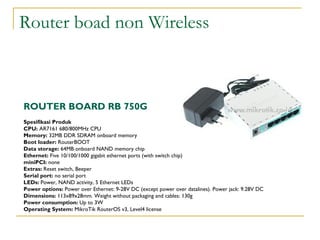

- 3. Router boad non Wireless ROUTER BOARD RB 750G Spesifikasi Produk CPU: AR7161 680/800MHz CPU Memory: 32MB DDR SDRAM onboard memory Boot loader: RouterBOOT Data storage: 64MB onboard NAND memory chip Ethernet: Five 10/100/1000 gigabit ethernet ports (with switch chip) miniPCI: none Extras: Reset switch, Beeper Serial port: no serial port LEDs: Power, NAND activity, 5 Ethernet LEDs Power options: Power over Ethernet: 9-28V DC (except power over datalines). Power jack: 9.28V DC Dimensions: 113x89x28mm. Weight without packaging and cables: 130g Power consumption: Up to 3W Operating System: MikroTik RouterOS v3, Level4 license

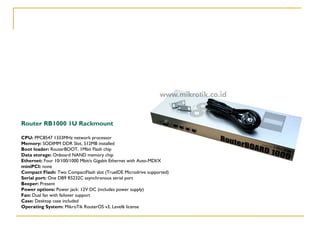

- 4. Router RB1000 1U Rackmount CPU: PPC8547 1333MHz network processor Memory: SODIMM DDR Slot, 512MB installed Boot loader: RouterBOOT, 1Mbit Flash chip Data storage: Onboard NAND memory chip Ethernet: Four 10/100/1000 Mbit/s Gigabit Ethernet with Auto-MDI/X miniPCI: none Compact Flash: Two CompactFlash slot (TrueIDE Microdrive supported) Serial port: One DB9 RS232C asynchronous serial port Beeper: Present Power options: Power jack: 12V DC (includes power supply) Fan: Dual fan with failover support Case: Desktop case included Operating System: MikroTik RouterOS v3, Level6 license

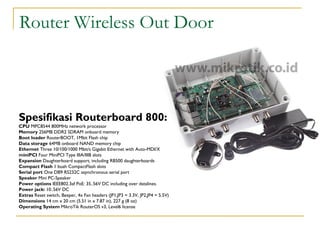

- 5. Router Wireless Out Door Spesifikasi Routerboard 800: CPU MPC8544 800MHz network processor Memory 256MB DDR2 SDRAM onboard memory Boot loader RouterBOOT, 1Mbit Flash chip Data storage 64MB onboard NAND memory chip Ethernet Three 10/100/1000 Mbit/s Gigabit Ethernet with Auto-MDI/X miniPCI Four MiniPCI Type IIIA/IIIB slots Expansion Daughterboard support, including RB500 daughterboards Compact Flash 1 buah CompactFlash slots Serial port One DB9 RS232C asynchronous serial port Speaker Mini PC-Speaker Power options IEEE802.3af PoE: 35..56V DC including over datalines. Power jack: 10..56V DC Extras Reset switch, Beeper, 4x Fan headers (JP1,JP3 = 3.3V, JP2,JP4 = 5.5V) Dimensions 14 cm x 20 cm (5.51 in x 7.87 in), 227 g (8 oz) Operating System MikroTik RouterOS v3, Level6 license

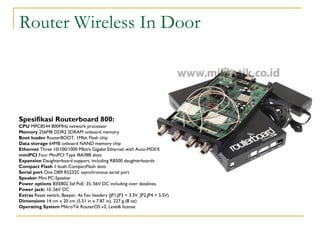

- 6. Router Wireless In Door Spesifikasi Routerboard 800: CPU MPC8544 800MHz network processor Memory 256MB DDR2 SDRAM onboard memory Boot loader RouterBOOT, 1Mbit Flash chip Data storage 64MB onboard NAND memory chip Ethernet Three 10/100/1000 Mbit/s Gigabit Ethernet with Auto-MDI/X miniPCI Four MiniPCI Type IIIA/IIIB slots Expansion Daughterboard support, including RB500 daughterboards Compact Flash 1 buah CompactFlash slots Serial port One DB9 RS232C asynchronous serial port Speaker Mini PC-Speaker Power options IEEE802.3af PoE: 35..56V DC including over datalines. Power jack: 10..56V DC Extras Reset switch, Beeper, 4x Fan headers (JP1,JP3 = 3.3V, JP2,JP4 = 5.5V) Dimensions 14 cm x 20 cm (5.51 in x 7.87 in), 227 g (8 oz) Operating System MikroTik RouterOS v3, Level6 license

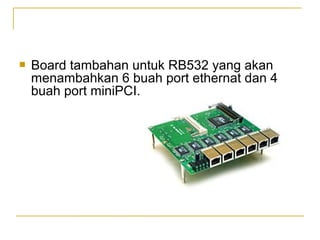

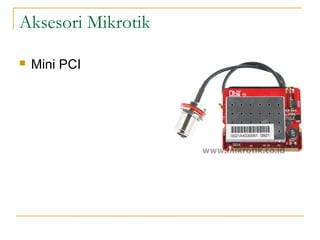

- 8. ? Board tambahan untuk RB532 yang akan menambahkan 6 buah port ethernat dan 4 buah port miniPCI.

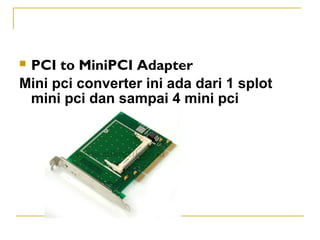

- 9. PCI to MiniPCI Adapter Mini pci converter ini ada dari 1 splot mini pci dan sampai 4 mini pci ?

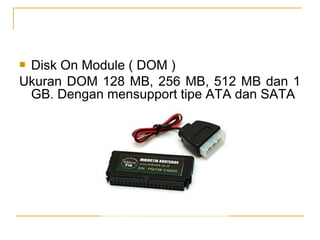

- 10. Disk On Module ( DOM ) Ukuran DOM 128 MB, 256 MB, 512 MB dan 1 GB. Dengan mensupport tipe ATA dan SATA ?

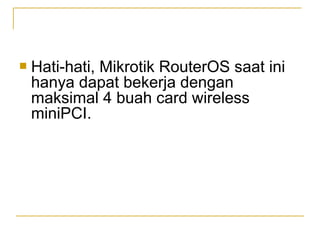

- 11. ? Hati-hati, Mikrotik RouterOS saat ini hanya dapat bekerja dengan maksimal 4 buah card wireless miniPCI.

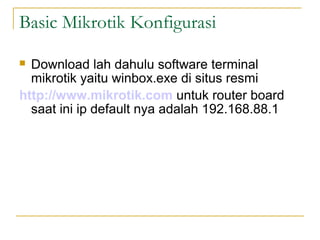

- 12. Basic Mikrotik Konfigurasi Download lah dahulu software terminal mikrotik yaitu winbox.exe di situs resmi http://www.mikrotik.com untuk router board saat ini ip default nya adalah 192.168.88.1 ?

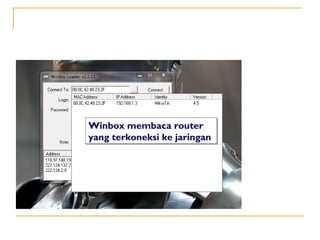

- 13. Winbox membaca router yang terkoneksi ke jaringan

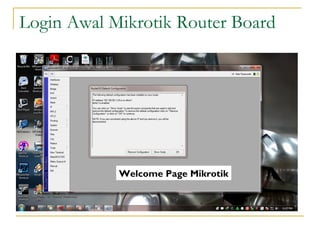

- 14. Login Awal Mikrotik Router Board Welcome Page Mikrotik

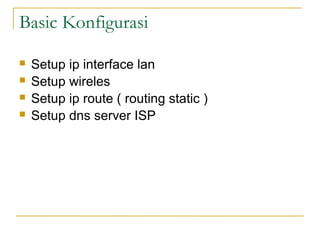

- 15. Basic Konfigurasi ? ? ? ? Setup ip interface lan Setup wireles Setup ip route ( routing static ) Setup dns server ISP

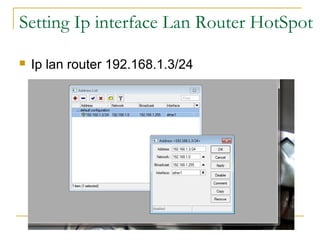

- 16. Setting Ip interface Lan Router HotSpot ? Ip lan router 192.168.1.3/24

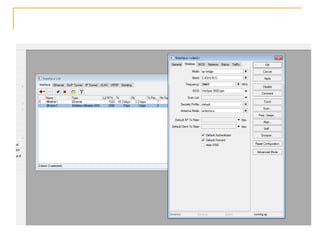

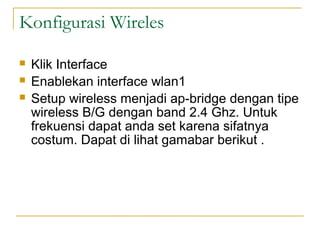

- 17. Konfigurasi Wireles ? ? ? Klik Interface Enablekan interface wlan1 Setup wireless menjadi ap-bridge dengan tipe wireless B/G dengan band 2.4 Ghz. Untuk frekuensi dapat anda set karena sifatnya costum. Dapat di lihat gamabar berikut .

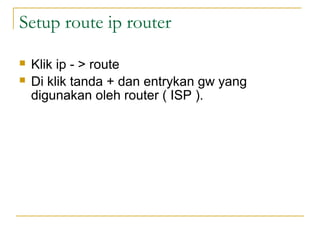

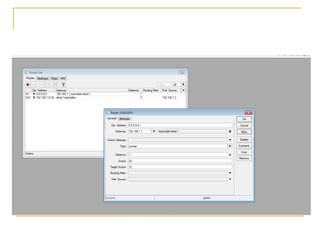

- 19. Setup route ip router ? ? Klik ip - > route Di klik tanda + dan entrykan gw yang digunakan oleh router ( ISP ).

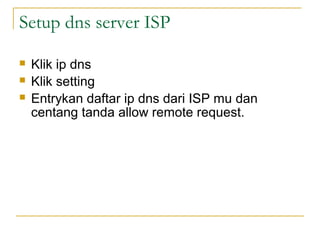

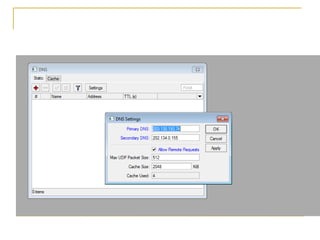

- 21. Setup dns server ISP ? ? ? Klik ip dns Klik setting Entrykan daftar ip dns dari ISP mu dan centang tanda allow remote request.

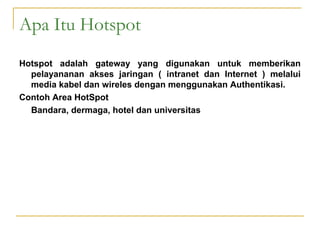

- 23. Apa Itu Hotspot Hotspot adalah gateway yang digunakan untuk memberikan pelayananan akses jaringan ( intranet dan Internet ) melalui media kabel dan wireles dengan menggunakan Authentikasi. Contoh Area HotSpot Bandara, dermaga, hotel dan universitas

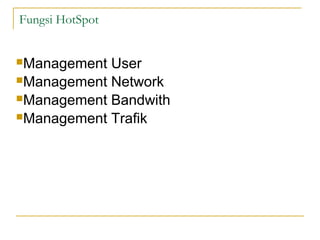

- 24. Fungsi HotSpot ?Management User ?Management Network ?Management Bandwith ?Management Trafik

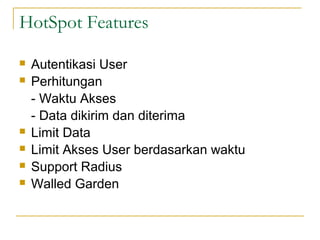

- 25. HotSpot Features ? ? ? ? ? ? Autentikasi User Perhitungan - Waktu Akses - Data dikirim dan diterima Limit Data Limit Akses User berdasarkan waktu Support Radius Walled Garden

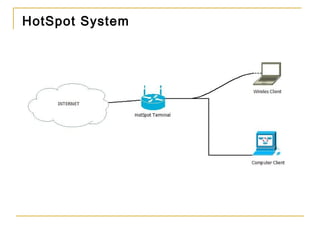

- 26. HotSpot System

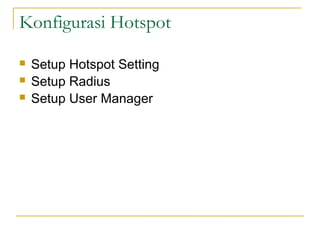

- 27. Konfigurasi Hotspot ? ? ? Setup Hotspot Setting Setup Radius Setup User Manager

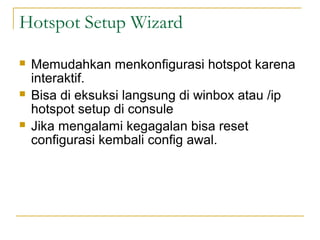

- 28. Hotspot Setup Wizard ? ? ? Memudahkan menkonfigurasi hotspot karena interaktif. Bisa di eksuksi langsung di winbox atau /ip hotspot setup di consule Jika mengalami kegagalan bisa reset configurasi kembali config awal.

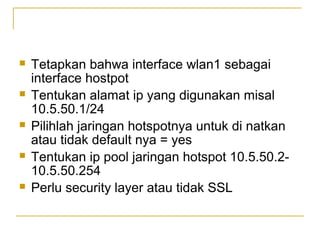

- 29. ? ? ? ? ? Tetapkan bahwa interface wlan1 sebagai interface hostpot Tentukan alamat ip yang digunakan misal 10.5.50.1/24 Pilihlah jaringan hotspotnya untuk di natkan atau tidak default nya = yes Tentukan ip pool jaringan hotspot 10.5.50.210.5.50.254 Perlu security layer atau tidak SSL

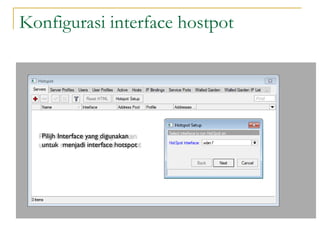

- 30. Konfigurasi interface hostpot Pilijh Interface yang digunakan untuk menjadi interface hotspot

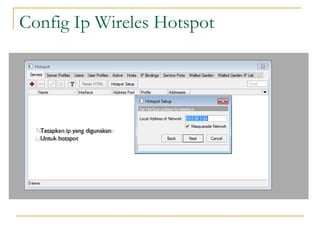

- 31. Config Ip Wireles Hotspot Tetapkan ip yang digunakan Untuk hotspot

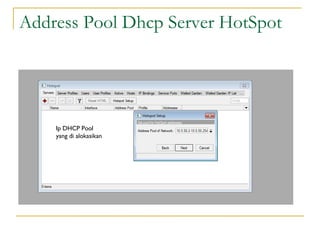

- 32. Address Pool Dhcp Server HotSpot Ip DHCP Pool yang di alokasikan

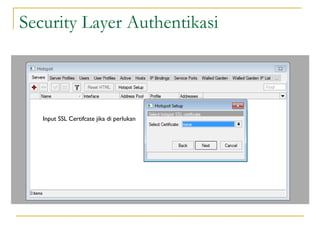

- 33. Security Layer Authentikasi Input SSL Certifcate jika di perlukan

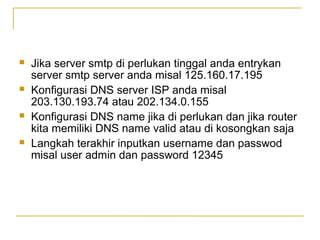

- 34. ? ? ? ? Jika server smtp di perlukan tinggal anda entrykan server smtp server anda misal 125.160.17.195 Konfigurasi DNS server ISP anda misal 203.130.193.74 atau 202.134.0.155 Konfigurasi DNS name jika di perlukan dan jika router kita memiliki DNS name valid atau di kosongkan saja Langkah terakhir inputkan username dan passwod misal user admin dan password 12345

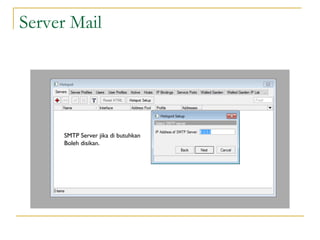

- 35. Server Mail SMTP Server jika di butuhkan Boleh disikan.

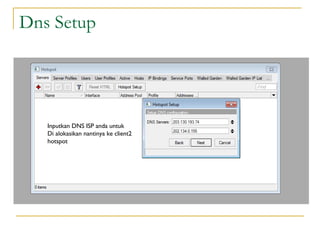

- 36. Dns Setup Inputkan DNS ISP anda untuk Di alokasikan nantinya ke client2 hotspot

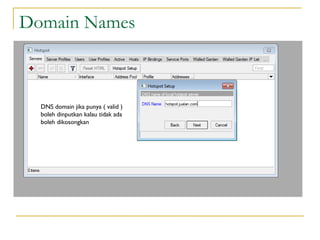

- 37. Domain Names DNS domain jika punya ( valid ) boleh dinputkan kalau tidak ada boleh dikosongkan

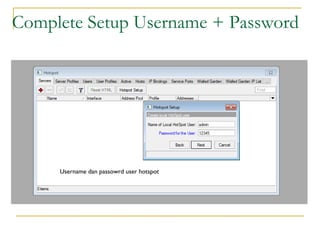

- 38. Complete Setup Username + Password Username dan passowrd user hotspot

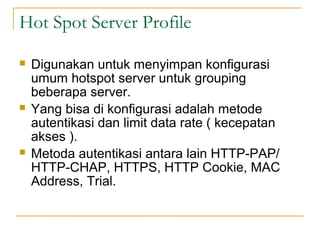

- 39. Hot Spot Server Profile ? ? ? Digunakan untuk menyimpan konfigurasi umum hotspot server untuk grouping beberapa server. Yang bisa di konfigurasi adalah metode autentikasi dan limit data rate ( kecepatan akses ). Metoda autentikasi antara lain HTTP-PAP/ HTTP-CHAP, HTTPS, HTTP Cookie, MAC Address, Trial.

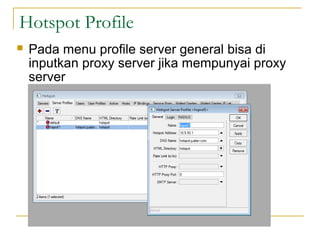

- 40. Hotspot Profile ? Pada menu profile server general bisa di inputkan proxy server jika mempunyai proxy server

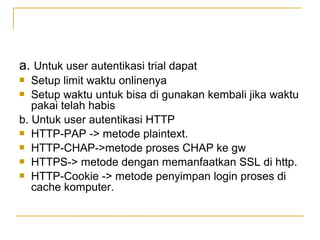

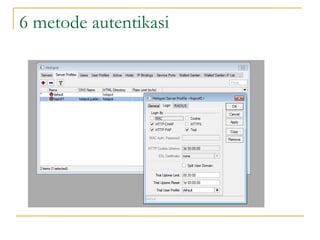

- 42. a. Untuk user autentikasi trial dapat Setup limit waktu onlinenya ? Setup waktu untuk bisa di gunakan kembali jika waktu pakai telah habis b. Untuk user autentikasi HTTP ? HTTP-PAP -> metode plaintext. ? HTTP-CHAP->metode proses CHAP ke gw ? HTTPS-> metode dengan memanfaatkan SSL di http. ? HTTP-Cookie -> metode penyimpan login proses di cache komputer. ?

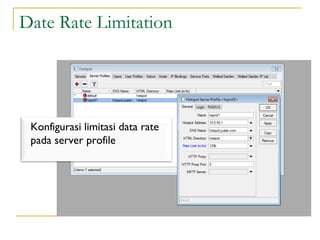

- 43. Date Rate Limitation Konfigurasi limitasi data rate pada server profile

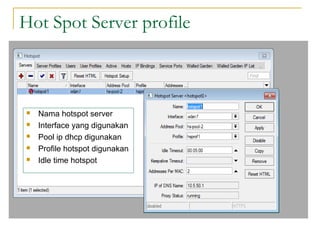

- 44. Hot Spot Server profile ? ? ? ? ? Nama hotspot server Interface yang digunakan Pool ip dhcp digunakan Profile hotspot digunakan Idle time hotspot

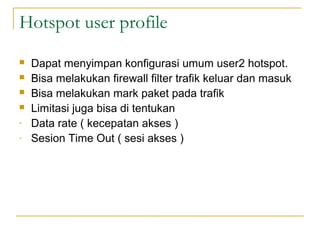

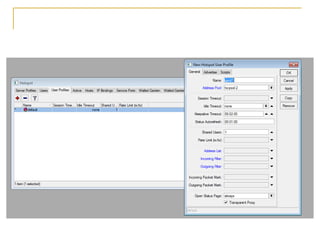

- 45. Hotspot user profile ? ? ? ? - Dapat menyimpan konfigurasi umum user2 hotspot. Bisa melakukan firewall filter trafik keluar dan masuk Bisa melakukan mark paket pada trafik Limitasi juga bisa di tentukan Data rate ( kecepatan akses ) Sesion Time Out ( sesi akses )

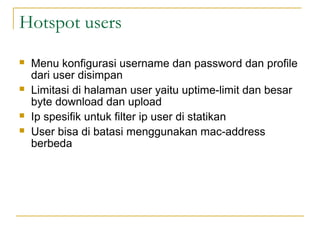

- 47. Hotspot users ? ? ? ? Menu konfigurasi username dan password dan profile dari user disimpan Limitasi di halaman user yaitu uptime-limit dan besar byte download dan upload Ip spesifik untuk filter ip user di statikan User bisa di batasi menggunakan mac-address berbeda

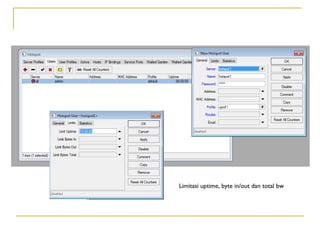

- 48. Limitasi uptime, byte in/out dan total bw

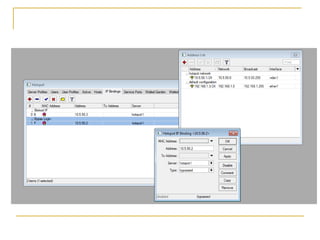

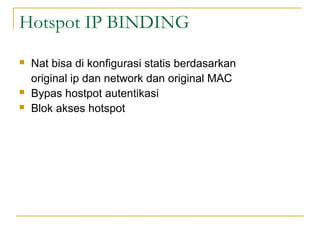

- 49. Hotspot IP BINDING ? ? ? Nat bisa di konfigurasi statis berdasarkan original ip dan network dan original MAC Bypas hostpot autentikasi Blok akses hotspot

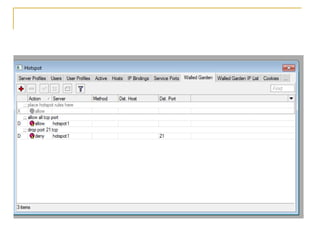

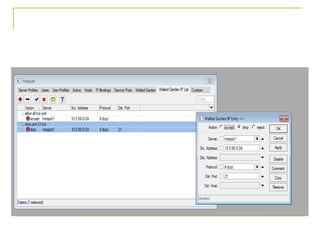

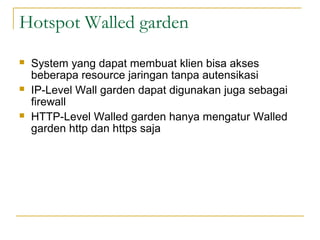

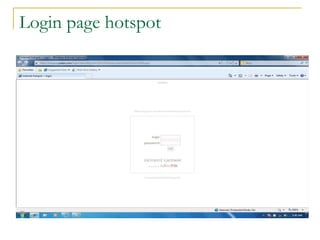

- 51. Hotspot Walled garden ? ? ? System yang dapat membuat klien bisa akses beberapa resource jaringan tanpa autensikasi IP-Level Wall garden dapat digunakan juga sebagai firewall HTTP-Level Walled garden hanya mengatur Walled garden http dan https saja
