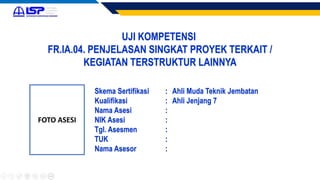

UJI KOMPETENSI
FR.IA.04. PENJELASAN SINGKAT PROYEK TERKAIT /
KEGIATAN TERSTRUKTUR LAINNYA
FOTO ASESI
Skema Sertifikasi : Ahli Muda Teknik Jembatan
Kualifikasi : Ahli Jenjang 7
Nama Asesi :
NIK Asesi :
Tgl. Asesmen :
TUK :
Nama Asesor :

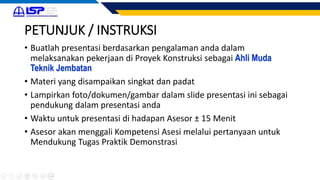

PETUNJUK / INSTRUKSI
• Buatlah presentasi berdasarkan pengalaman anda dalam
melaksanakan pekerjaan di Proyek Konstruksi sebagai Ahli Muda
Teknik Jembatan
• Materi yang disampaikan singkat dan padat
• Lampirkan foto/dokumen/gambar dalam slide presentasi ini sebagai
pendukung dalam presentasi anda
• Waktu untuk presentasi di hadapan Asesor ± 15 Menit
• Asesor akan menggali Kompetensi Asesi melalui pertanyaan untuk
Mendukung Tugas Praktik Demonstrasi

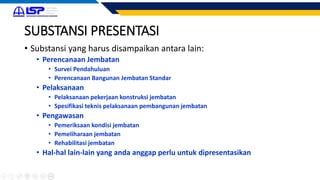

SUBSTANSI PRESENTASI
• Substansi yang harus disampaikan antara lain:
• Perencanaan Jembatan
• Survei Pendahuluan
• Perencanaan Bangunan Jembatan Standar
• Pelaksanaan
• Pelaksanaan pekerjaan konstruksi jembatan
• Spesifikasi teknis pelaksanaan pembangunan jembatan
• Pengawasan
• Pemeriksaan kondisi jembatan
• Pemeliharaan jembatan
• Rehabilitasi jembatan
• Hal-hal lain-lain yang anda anggap perlu untuk dipresentasikan

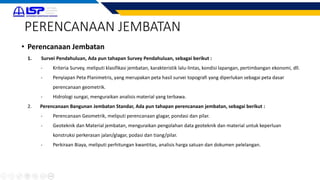

PERENCANAAN JEMBATAN
• Perencanaan Jembatan
1. Survei Pendahuluan, Ada pun tahapan Survey Pendahuluan, sebagai berikut :
- Kriteria Survey, meliputi klasifikasi jembatan, karakteristik lalu-lintas, kondisi lapangan, pertimbangan ekonomi, dll.
- Penyiapan Peta Planimetris, yang merupakan peta hasil survei topografi yang diperlukan sebagai peta dasar
perencanaan geometrik.
- Hidrologi sungai, menguraikan analisis material yang terbawa.
2. Perencanaan Bangunan Jembatan Standar, Ada pun tahapan perencanaan jembatan, sebagai berikut :
- Perencanaan Geometrik, meliputi perencanaan glagar, pondasi dan pilar.
- Geoteknik dan Material jembatan, menguraikan pengolahan data geoteknik dan material untuk keperluan
konstruksi perkerasan jalan/glagar, podasi dan tiang/pilar.
- Perkiraan Biaya, meliputi perhitungan kwantitas, analisis harga satuan dan dokumen pelelangan.

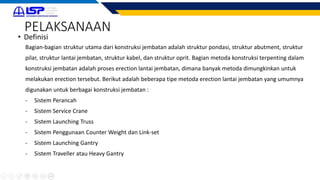

PELAKSANAAN
• Definisi
Bagian-bagian struktur utama dari konstruksi jembatan adalah struktur pondasi, struktur abutment, struktur
pilar, struktur lantai jembatan, struktur kabel, dan struktur oprit. Bagian metoda konstruksi terpenting dalam
konstruksi jembatan adalah proses erection lantai jembatan, dimana banyak metoda dimungkinkan untuk
melakukan erection tersebut. Berikut adalah beberapa tipe metoda erection lantai jembatan yang umumnya
digunakan untuk berbagai konstruksi jembatan :
- Sistem Perancah
- Sistem Service Crane
- Sistem Launching Truss
- Sistem Penggunaan Counter Weight dan Link-set
- Sistem Launching Gantry
- Sistem Traveller atau Heavy Gantry

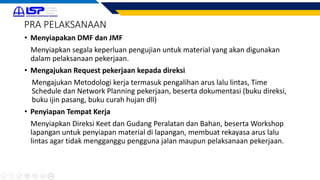

PRA PELAKSANAAN
• Menyiapakan DMF dan JMF
Menyiapkan segala keperluan pengujian untuk material yang akan digunakan
dalam pelaksanaan pekerjaan.
• Mengajukan Request pekerjaan kepada direksi
Mengajukan Metodologi kerja termasuk pengalihan arus lalu lintas, Time
Schedule dan Network Planning pekerjaan, beserta dokumentasi (buku direksi,
buku ijin pasang, buku curah hujan dll)
• Penyiapan Tempat Kerja
Menyiapkan Direksi Keet dan Gudang Peralatan dan Bahan, beserta Workshop
lapangan untuk penyiapan material di lapangan, membuat rekayasa arus lalu
lintas agar tidak mengganggu pengguna jalan maupun pelaksanaan pekerjaan.

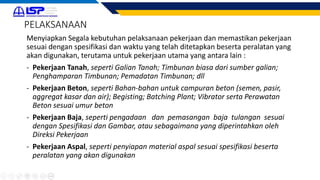

Menyiapkan Segala kebutuhan pelaksanaan pekerjaan dan memastikan pekerjaan
sesuai dengan spesifikasi dan waktu yang telah ditetapkan beserta peralatan yang
akan digunakan, terutama untuk pekerjaan utama yang antara lain :
- Pekerjaan Tanah, seperti Galian Tanah; Timbunan biasa dari sumber galian;
Penghamparan Timbunan; Pemadatan Timbunan; dll
- Pekerjaan Beton, seperti Bahan-bahan untuk campuran beton (semen, pasir,
aggregat kasar dan air); Begisting; Batching Plant; Vibrator serta Perawatan
Beton sesuai umur beton
- Pekerjaan Baja, seperti pengadaan dan pemasangan baja tulangan sesuai
dengan Spesifikasi dan Gambar, atau sebagaimana yang diperintahkan oleh
Direksi Pekerjaan
- Pekerjaan Aspal, seperti penyiapan material aspal sesuai spesifikasi beserta
peralatan yang akan digunakan

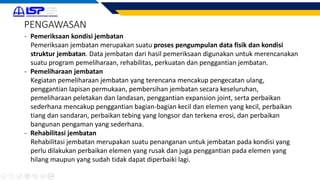

PELAKSANAAN

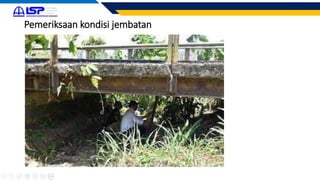

- Pemeriksaan kondisi jembatan
Pemeriksaan jembatan merupakan suatu proses pengumpulan data fisik dan kondisi
struktur jembatan. Data jembatan dari hasil pemeriksaan digunakan untuk merencanakan
suatu program pemeliharaan, rehabilitas, perkuatan dan penggantian jembatan.

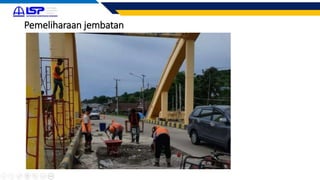

- Pemeliharaan jembatan
Kegiatan pemeliharaan jembatan yang terencana mencakup pengecatan ulang,
penggantian lapisan permukaan, pembersihan jembatan secara keseluruhan,
pemeliharaan peletakan dan landasan, penggantian expansion joint, serta perbaikan
sederhana mencakup penggantian bagian-bagian kecil dan elemen yang kecil, perbaikan
tiang dan sandaran, perbaikan tebing yang longsor dan terkena erosi, dan perbaikan
bangunan pengaman yang sederhana.

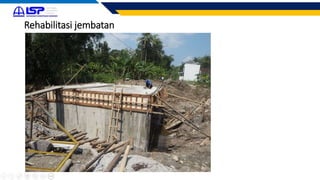

- Rehabilitasi jembatan
Rehabilitasi jembatan merupakan suatu penanganan untuk jembatan pada kondisi yang
perlu dilakukan perbaikan elemen yang rusak dan juga penggantian pada elemen yang
hilang maupun yang sudah tidak dapat diperbaiki lagi.
PENGAWASAN
