Proxecto técnico: forno solar

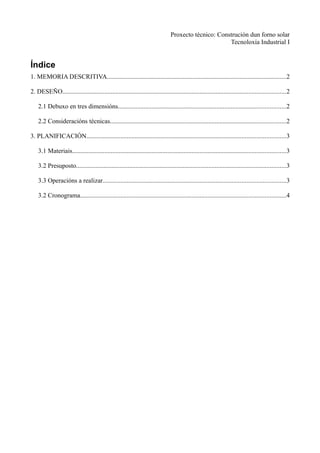

- 1. Proxecto técnico: Construción dun forno solar Tecnoloxía Industrial I Índice 1. MEMORIA DESCRITIVA...............................................................................................................2 2. DESEÑO..........................................................................................................................................2 2.1 Debuxo en tres dimensións........................................................................................................2 2.2 Consideracións técnicas.............................................................................................................2 3. PLANIFICACIÓN...........................................................................................................................3 3.1 Materiais....................................................................................................................................3 3.2 Presuposto..................................................................................................................................3 3.3 Operacións a realizar.................................................................................................................3 3.2 Cronograma...............................................................................................................................4

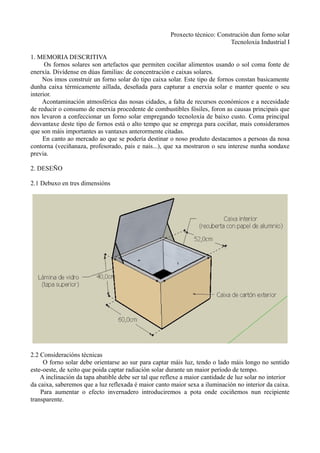

- 2. Proxecto técnico: Construción dun forno solar Tecnoloxía Industrial I 1. MEMORIA DESCRITIVA Os fornos solares son artefactos que permiten cociñar alimentos usando o sol coma fonte de enerxía. Divídense en dúas familias: de concentración e caixas solares. Nos imos construír un forno solar do tipo caixa solar. Este tipo de fornos constan basicamente dunha caixa térmicamente aillada, deseñada para capturar a enerxía solar e manter quente o seu interior. Acontaminación atmosférica das nosas cidades, a falta de recursos económicos e a necesidade de reducir o consumo de enerxía procedente de combustibles fósiles, foron as causas principais que nos levaron a confeccionar un forno solar empregando tecnoloxía de baixo custo. Coma principal desvantaxe deste tipo de fornos está o alto tempo que se emprega para cociñar, mais consideramos que son máis importantes as vantaxes anterormente citadas. En canto ao mercado ao que se podería destinar o noso produto destacamos a persoas da nosa contorna (veciñanaza, profesorado, pais e nais...), que xa mostraron o seu interese nunha sondaxe previa. 2. DESEÑO 2.1 Debuxo en tres dimensións 2.2 Consideracións técnicas O forno solar debe orientarse ao sur para captar máis luz, tendo o lado máis longo no sentido este-oeste, de xeito que poida captar radiación solar durante un maior período de tempo. A inclinación da tapa abatible debe ser tal que reflexe a maior cantidade de luz solar no interior da caixa, saberemos que a luz reflexada é maior canto maior sexa a iluminación no interior da caixa. Para aumentar o efecto invernadero introduciremos a pota onde cociñemos nun recipiente transparente.

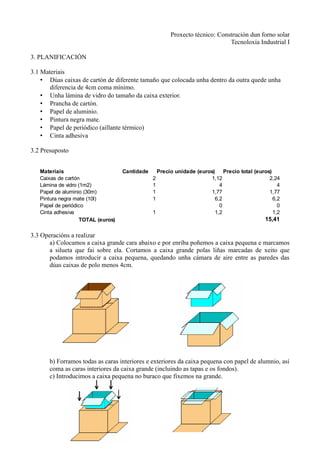

- 3. Proxecto técnico: Construción dun forno solar Tecnoloxía Industrial I 3. PLANIFICACIÓN 3.1 Materiais • Dúas caixas de cartón de diferente tamaño que colocada unha dentro da outra quede unha diferencia de 4cm coma mínimo. • Unha lámina de vidro do tamaño da caixa exterior. • Prancha de cartón. • Papel de aluminio. • Pintura negra mate. • Papel de periódico (aillante térmico) • Cinta adhesiva 3.2 Presuposto Materiais Cantidade Precio unidade (euros) Precio total (euros) Caixas de cartón 2 1,12 2,24 Lámina de vidro (1m2) 1 4 4 Papel de aluminio (30m) 1 1,77 1,77 Pintura negra mate (10l) 1 6,2 6,2 Papel de periódico 0 0 Cinta adhesiva 1 1,2 1,2 TOTAL (euros) 15,41 3.3 Operacións a realizar a) Colocamos a caixa grande cara abaixo e por enriba poñemos a caixa pequena e marcamos a silueta que fai sobre ela. Cortamos a caixa grande polas liñas marcadas de xeito que podamos introducir a caixa pequena, quedando unha cámara de aire entre as paredes das dúas caixas de polo menos 4cm. b) Forramos todas as caras interiores e exteriores da caixa pequena con papel de alumnio, así coma as caras interiores da caixa grande (incluindo as tapas e os fondos). c) Introducimos a caixa pequena no buraco que fixemos na grande.

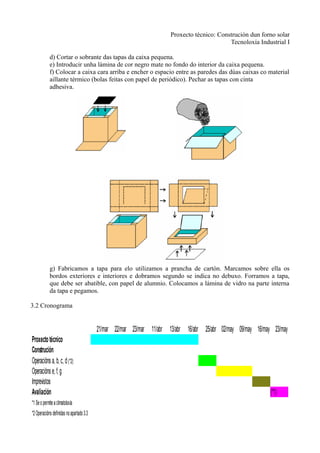

- 4. Proxecto técnico: Construción dun forno solar Tecnoloxía Industrial I d) Cortar o sobrante das tapas da caixa pequena. e) Introducir unha lámina de cor negro mate no fondo do interior da caixa pequena. f) Colocar a caixa cara arriba e encher o espacio entre as paredes das dúas caixas co material aillante térmico (bolas feitas con papel de periódico). Pechar as tapas con cinta adhesiva. g) Fabricamos a tapa para elo utilizamos a prancha de cartón. Marcamos sobre ella os bordos exteriores e interiores e dobramos segundo se indica no debuxo. Forramos a tapa, que debe ser abatible, con papel de alumnio. Colocamos a lámina de vidro na parte interna da tapa e pegamos. 3.2 Cronograma 21/mar 22/mar 23/mar 11/abr 13/abr 16/abr 25/abr 02/may 09/may 16/may 23/may Proxecto técnico Construción Operacións a, b, c, d (*2) Operacións e, f, g Imprevistos Avaliación (*1) *1 Se o permite a climatoloxía *2 Operacións definidas no apartado 3.3
