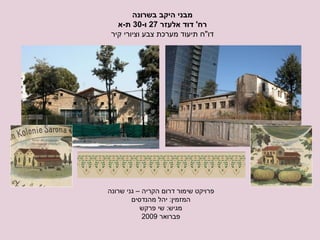

- 1. מבני היקב בשרונה רח ' דוד אלעזר 27 ו -30 ת - א דו"ח תיעוד מערכת צבע וציורי קיר פרויקט שימור דרום הקריה – גני שרונה המזמין : יהל מהנדסים מגיש : שי פרקש פברואר 2009

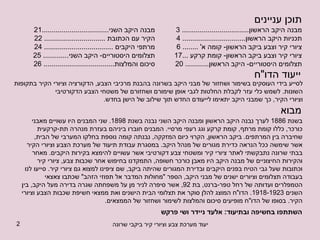

- 2. תוכן עניינים ייעוד הדו " ח מבוא לסייע בידי העוסקים בשימור ושחזור של מבני היקב בשרונה בהבנת מרכיבי הצבע , הדקורציה וציורי הקיר בתקופות השונות . לשמש כלי עזר לקבלת החלטות לגבי אופן שימורם ושחזורם של משטחי הצבע הדקורטיבי וציורי הקיר , כך שמבני היקב יתאימו לייעודם החדש תוך שילוב של הישן בחדש . השתתפו בחשיפה ובתיעוד : אלעד ניידר ושי פרקש בשנת 1886 לערך נבנה היקב הראשון ומבנה היקב השני נבנה בשנת 1898. שני המבנים היו עשויים מאבני כורכר , כללו קומת מרתף , קומת קרקע וגג רעפי מרסיי . המבנים חוברו ביניהם בעזרת מנהרה תת - קרקעית שחיברה בין המרתפים . ביקב הראשון , הקרוי כיום המזקקה , נבנתה קומה נוספת בחלקו המערבי של הבית , אשר שימשה ככל הנראה כדירת מגורים של מנהל היקב . במסגרת עבודת תיעוד של מערכת הצבע וציורי הקיר בבתי שרונה נתבקשתי לאתר ציורי קיר ומשטחי צבע דקורטיבי אשר עשויים להימצא בקירות היקבים . מאחר והקירות החיצוניים של מבנה היקב היו מאבן כורכר חשופה , התמקדנו בחיפוש אחר שכבות צבע , ציורי קיר וכתובות שעל גבי הטיח בפנים היקבים ובדירת המגורים שהיתה ביקב , שם ציפינו למצוא גם ציורי קיר . סייעו לנו בעבודה תצלומים וציורים ישנים של מבני היקב , הספר " מחולות המדבר אל תפוזי הזהב " שכתבו צאצאי הטמפלרים ועדותה של רחל טפר - ברנט , בת 92, אשר סיפרה לניר מן על משפחתה שגרה בדירה מעל היקב , בין השנים 1918-1923. הדו " ח המוצג להלן סוקר את תצלומי הבית הישנים ואת ממצאי חשיפת שכבות הצבע וציורי הקיר . בסופו של הדו " ח מופיעים סיכום והמלצות לשימור ושחזור של הממצאים . מבנה היקב הראשון .................................. 3 תכניות היקב הראשון ................................ 4 ציורי קיר וצבע ביקב הראשון - קומה א ' ........ 6 ציורי קיר וצבע ביקב הראשון - קומת קרקע ...17 תצלומים היסטוריים - היקב הראשון ............ 20 מבנה היקב השני ..................................21 הקיר עם הכתובת ............................... 22 מרתפי היקבים ................................... 24 תצלומים היסטוריים - היקב השני ............. 25 סיכום והמלצות .................................... 26

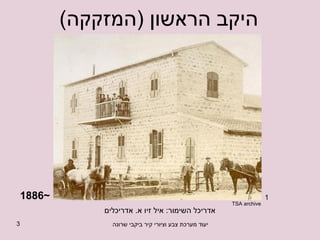

- 3. היקב הראשון ( המזקקה ) ~1886 1 אדריכל השימור: איל זיו א. אדריכלים TSA archive

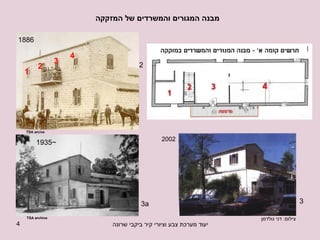

- 4. מבנה המגורים והמשרדים של המזקקה 1 2 3 4 2002 1886 צילום : דני גולדמן 2 3 4 ~1935 TSA arcive TSA archive 3a 1

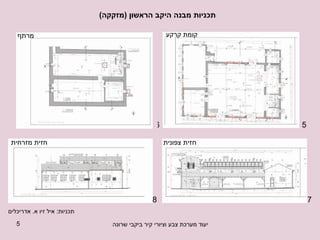

- 5. תכניות מבנה היקב הראשון ( מזקקה ) 5 6 7 8 חזית צפונית חזית מזרחית קומת קרקע מרתף תכניות : איל זיו א . אדריכלים

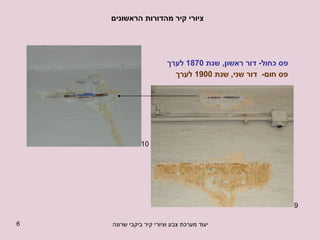

- 6. ציורי קיר מהדורות הראשונים פס כחול - דור ראשון , שנת 1870 לערך פס חום - דור שני , שנת 1900 לערך 9 10

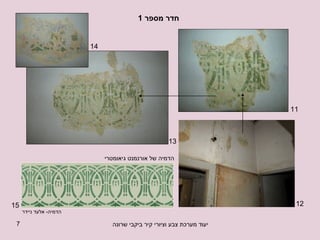

- 7. חדר מספר 1 הדמיה - אלעד ניידר 11 12 13 14 15 הדמיה של אורנמנט גיאומטרי

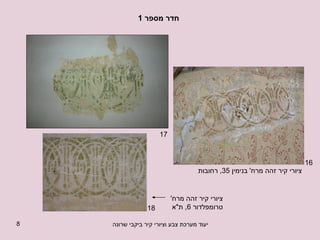

- 8. חדר מספר 1 ציורי קיר זהה מרח ' בנימין 35, רחובות ציורי קיר זהה מרח ' טרומפלדור 6, ת " א 18 17 16

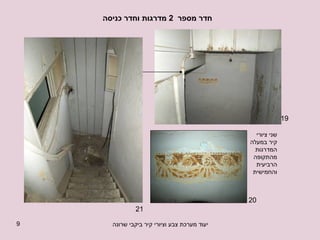

- 9. חדר מספר 2 מדרגות וחדר כניסה 19 20 21 שני ציורי קיר במעלה המדרגות מהתקופה הרביעית והחמישית

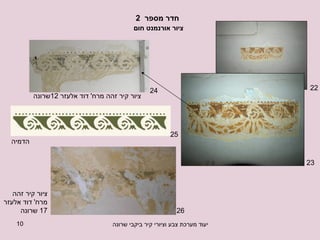

- 10. חדר מספר 2 ציור אורנמנט חום ציור קיר זהה מרח ' דוד אלעזר 12 שרונה הדמיה ציור קיר זהה מרח ' דוד אלעזר 17 שרונה 22 23 24 25 26

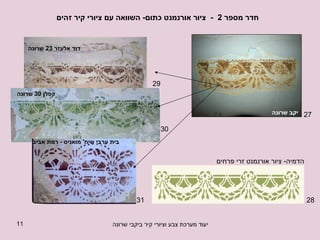

- 11. חדר מספר 2 - ציור אורנמנט כתום - השוואה עם ציורי קיר זהים הדמיה - ציור אורנמנט זרי פרחים 27 28 29 30 31 יקב שרונה קפלן 30 שרונה דוד אלעזר 23 שרונה בית ערבי שיח ' מואניס - רמת אביב

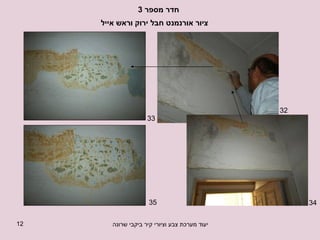

- 12. חדר מספר 3 32 34 33 35 ציור אורנמנט חבל ירוק וראש אייל

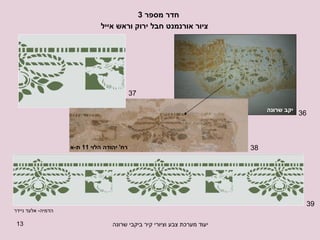

- 13. חדר מספר 3 הדמיה - אלעד ניידר יקב שרונה רח ' יהודה הלוי 11 ת - א 36 37 38 39 ציור אורנמנט חבל ירוק וראש אייל

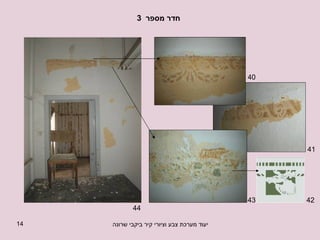

- 14. חדר מספר 3 40 41 42 43 44

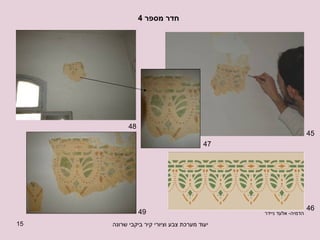

- 15. חדר מספר 4 הדמיה - אלעד ניידר 45 46 47 48 49

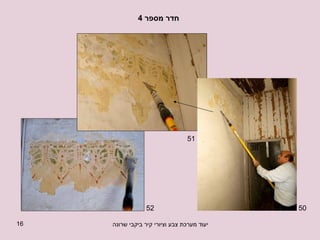

- 16. חדר מספר 4 50 51 38 52

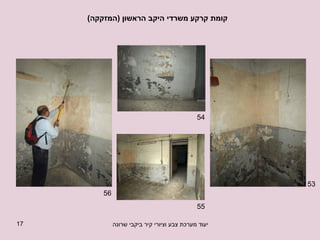

- 17. קומת קרקע משרדי היקב הראשון ( המזקקה ) 53 54 55 56

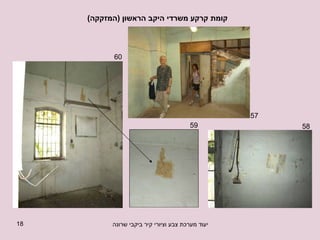

- 18. קומת קרקע משרדי היקב הראשון ( המזקקה ) 58 57 59 60

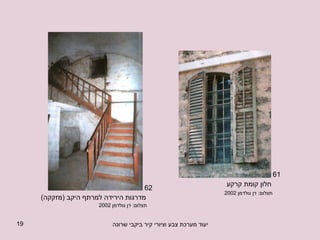

- 19. חלון קומת קרקע מדרגות הירידה למרתף היקב ( מזקקה ) תצלום : דן גולדמן 2002 תצלום : דן גולדמן 2002 61 62

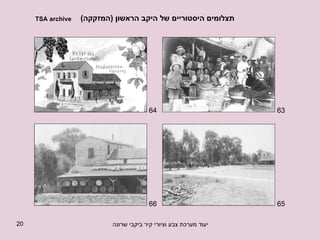

- 20. תצלומים היסטוריים של היקב הראשון ( המזקקה ) 63 64 65 66 TSA archive

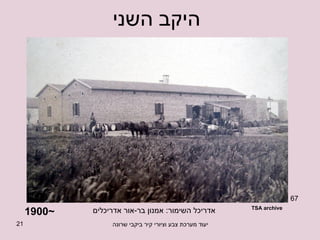

- 21. היקב השני ~1900 אדריכל השימור: אמנון בר-אור אדריכלים 67 TSA archive

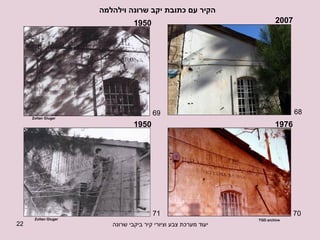

- 22. הקיר עם כתובת יקב שרונה וילהלמה 2007 1976 1950 1950 68 69 70 71 TGD archive Zoltan Gluger Zoltan Gluger

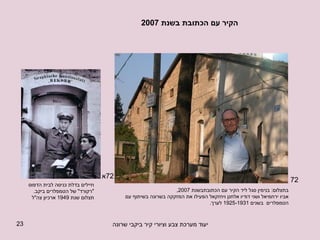

- 23. הקיר עם הכתובת בשנת 2007 בתצלום : בנימין סגל ליד הקיר עם הכתובתבשנת 2007, אביו ירחמיאל ושני דודיו אלחנן ויחזקאל הפעילו את המזקקה בשרונה בשיתוף עם הטמפלרים בשנים 1925-1931 לערך . 72 חיילים בדלת כניסה לבית הדפוס " רקורד " של הטמפלרים ביקב . תצלום שנת 1949 ארכיון צה " ל 72 א

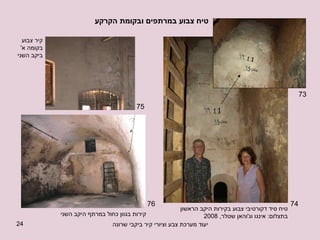

- 24. טיח צבוע במרתפים ובקומת הקרקע טיח סיד דקורטיבי צבוע בקירות היקב הראשון בתצלום : אינגו וג ' והאן שטלר , 2008 קירות בגוון כחול במרתף היקב השני 73 74 75 76 קיר צבוע בקומה א ' ביקב השני

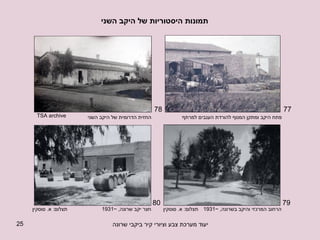

- 25. תמונות היסטוריות של היקב השני חצר יקב שרונה , ~1931 הרחוב המרכזי והיקב בשרונה , ~1931 פתח היקב ומתקן המנוף להורדת הענבים למרתף 77 78 79 80 תצלום : א . סוסקין תצלום : א . סוסקין החזית הדרומית של היקב השני TSA archive

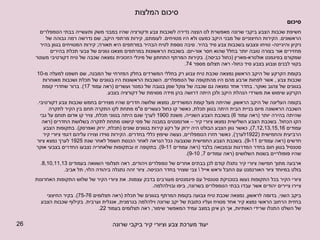

- 26. סיכום המלצות סיכום חשיפת שכבות הצבע ביקבי שרונה מאפשרת לנו הצצה נדירה לשכבות צבע ודקורציה שהיו במבני משק ותעשייה בבתי הטמפלרים הראשונים . הקירות החיצוניים של מבני היקב כמעט ולא היו מטויחים . לעומתם , קירות מרתפי היקב , שם נדרשה רמה גבוהה של ניקיון והיגיינה - טויחו ונצבעו בשכבות צבע סיד בהיר . סיבה נוספת לטיח הבהיר במרתפים היא תאורה ; קירות המטויחים בגוון בהיר מחזירים אור בצורה טובה יותר בחלל שהוא חסר אור - יום . בשכבות הראשונות במרתפים מצאנו גוונים של צבעי תכלת בהירים שמקורם בפיגמנט אולטרא - מארין ( כחול כביסה ). בקירות המרתף התחתון של מיכלי הזכוכית נמצאה שכבה של טיח דקורטיבי מעוטר בקווי לבנים וצבוע בצבע סיד כחול - ראה תצלום מספר 74. בקומת הקרקע של היקב הראשון נמצאה שכבת טיח צבוע רק בחללי המשרדים בחלק המזרחי של המבנה , שם חשפנו למעלה מ -10 שכבות צבע , אשר לפחות ארבע מהם היו מהתקופה של הטמפלרים . השכבות הראשונות היו בגוונים של תכלת ושכבות מאוחרות בגוונים של צהוב ואוקר . בחדר אחד נמצאה גם שכבה של צוקל שמן בגובה של כמטר ועשרים ( ראה עמוד 17). ברור שחדרי קומת הקרקע שימוש את משרדי הנהלת היקב ולכן היתה דרושה בהן מידה מסוימת של דקורציה בצבע . בקומה העליונה של היקב הראשון , שהיתה מעל קומת המשרדים , נמצאו שלושה חדרים שהיו מצוירים בחמש שכבות צבע דקורטיבי . השכבה הראשונה מיום בניית הבית היתה בגוון תכלת , כאשר קו כחול כעשרים ס " מ מתחת לקו התקרה תחם בין הקיר לתקרה שהיתה בהירה יותר ( ראה עמוד 6) בשכבת הצבע השנייה , משנת 1900 לערך שגם היתה בגווני תכלת , צויר קו אדום תוחם על גבי הקו הכחול . בשכבת הצבע השלישית נמצאו ציורי קיר – אורנמנטים במבנה של פסי קישוט מתחת לתקרה בשלושת החדרים ( ראה עמודים 7,12,13,15,16), כאשר גוון הצבע הבולט היה ירוק על רקע קירות בגוונים שונים ( תכלת , ירוק ואפרסק ). בתקופות הצבע הרביעית והחמישית (1922 לערך ), כאשר חזרו הטמפלרים , נעשה שיפוץ כללי בחדרים . הקירות סוידו וצוירו עליהם דגמי ציורי קיר חדשים ( ראה עמודים 9-11). בשכבת הצבע החמישית שנצבעה ככל הנראה לאחר הכנסת חשמל לאחר שנת 1925 לערך נמצא ציור סטנסיל בגוון חום בחדר המדרגות ובמבואה בלבד ( ראה עמודים 9-11). בתקופה זו ובתקופות שלאחריה נצבעו החדרים בצבעי אוקר שהיו פופולריים בשנות השלושים ( ראה עמודים 7, 9-10). ארבעה מתוך חמישה ציורי קיר נתגלו קודם לכן בבתים אחרים של טמפלרים ויהודים , ראה תצלומי השוואה בעמודים 8,10,11,13. בולט במיוחד ציור האורנמנט עם החבל וראש אייל \ צבי שצויר בחדר הכניסה . ציור זהה נתגלה ביהודה הלוי , תל אביב . ציורי הקיר בכל התקופות נעשו בטכניקת סטנסיל עם פיגמנטים מעורבים בדבק עצמות . את ציורי הקיר של שלוש התקופות האחרונות ציירו ציירים יהודים אשר עבדו בבתי הטמפלרים בשרונה , ביפו ובוילהלמה . ביקב השני , בדומה לראשון , נמצאה שכבת טיח צבועה בקומת המרתף בגוונים של תכלת ( ראה תצלומים 75-76). בקיר החיצוני בחזית הרחוב הראשי נמצא קיר אחד מטויח ועליו כתובת של יקב שרונה וילהלמה בגרמנית , אנגלית וערבית . בקילוף שכבות הצבע של השלט התגלו שרידי האותיות , אך הן אינן במצב עמיד המאפשר שימור , ראה תצלומים בעמוד 22.

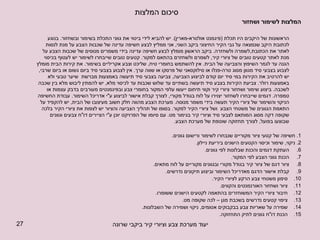

- 27. סיכום המלצות המלצות לשימור ושחזור בשחזור הטיח ושכבות הצבע במרתף היקב ובקומת הקרקע יש לקחת בחשבון שגווניי הצבע הדומיננטיים לפחות בשלושים השנים הראשונות של היקבים היו תכלת ( פיגמנט אולטרא - מארין ). יש להביא לידי ביטוי את גווני התכלת בשימור ובשחזור . בנוגע לכתובת היקב שנמצאה על גבי הקיר החיצוני ביקב השני , אני ממליץ לבצע חשיפה עדינה של שכבות הצבע על מנת לנסות לאתר את הכתובת , לשמרה ולשחזרה . ביקב הראשון מומלץ לבצע חשיפה עדינה בידי משמרים מנוסים של שכבות הצבע על מנת לאתר קטעים טובים של ציורי קיר , לשמרם ולשחזרם בהתאם למקור . קטעים טובים שייבחרו לשימור יש לעטוף בכיסוי הגנה עד לגמר השיפוץ והצביעה של הבית . אין להשתמש בחומרי טיח , שליכט וצבע אקריליים בשימור . את קירות הבית מומלץ לצבוע בצבעי סיד מגוון מסוג טרה - פנלו או סילוקסאני של פרסקו או שווה ערך . אין לצבוע בצבעי סיד ביום גשום או ביום שרבי , יש להרטיב את הקירות במי סיד יום קודם לביצוע הצביעה , צביעה בצבעי סיד תיעשה באמצעות מברשת שיער טבעי ולא באמצעות רולר . צביעת הקירות בצבע סיד תיעשה בשתיים עד שלוש שכבות עד לכיסוי מלא , יש להמתין ליבוש מלא בין שכבה לשכבה . ביצוע שימור ושחזור ציורי קיר וקווי תיחום ייעשו עלפי המקור בחומרי צבע ובפיגמנטים מעורבים בדבק עצמות או טמפרה . דגמים שייבחרו לשחזור יצוירו על לוח בגודל מקורי , לצורך קבלת אישור לביצוע ע " י אדריכל השימור . עבודת החשיפה הניקוי והשימור של ציורי הקיר תעשה בידי משמר מנוסה . מערכת הצבע מהווה חלק חשוב מעיצובו של הבית , יש להקפיד על התאמת הגוונים של משטחי הצבע ושל ציורי הקיר למקור . בסופו של תהליך הצביעה והציור יש לצפות את ציורי הקיר בלכה שקופה דקה מסוג המותאם לצבעי סיד וציורי קיר בגימור מט . עם סיומו של הפרויקט יוכן ע " י הציירים דו " ח צבעים וגוונים שבוצעו בפועל , לצורך תחזוקה שוטפת של מערכת הצבע . שלבי העבודה של המשמרים והציירים : 1. חשיפה של קטעי ציור מקוריים שנבחרו לשימור ורישום גוונים . 2. ניקוי , שימור וכיסוי הקטעים הישנים ביריעת ניילון . העתקת דגמים והכנת שבלונות לפי גוונים . הכנת גווני הצבע לפי המקור . ציור דגם של ציור קיר בגודל מקורי ובגוונים מקוריים על לוח מתאים . קבלת אישור הדגם מאדריכל השימור וביצוע תיקונים נדרשים . סימון משטחי צבע הרקע לציורי הקיר . ציור ושחזור האורנמנטים והקווים . חיבור ציורי הקיר המשוחזרים בהתאמה לקטעים הישנים ששומרו . ציפוי קטעים נדרשים בשכבת מגן – לכה שקופה מט . שמירה על שאריות צבע בבקבוקים אטומים , ניקוי ושמירה של השבלונות . הכנת דו " ח גוונים לתיק התחזוקה .
