SID REHABILITASI PARTISIPATIF DI JEJERUK - KICK OFF.pdf
- 1. SID REHABILITASI PARTISIPATIF D.I. JEJERUK K A B U P A T E N M A G E T A N KICK OFF MEETING NO. KONTRAK HK0203-An.02/2021-12 Tanggal 5 Maret 2021

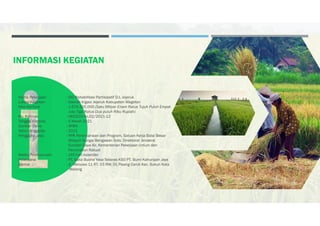

- 2. INFORMASI KEGIATAN Nama Pekerjaan : SID Rehabilitasi Partisipatif D.I. Jejeruk Lokasi Kegiatan : Daerah Irigasi Jejeruk Kabupaten Magetan Nilai Kontrak : 1.674.320.000 (Satu Miliyar Enam Ratus Tujuh Puluh Empat Juta Tiga Ratus Dua puluh Ribu Rupiah) No. Kontrak : HK0203-An.02/2021-12 Tanggal Kontrak : 5 Maret 2021 Sumber Dana : APBN Tahun Anggaran : 2021 Pengguna Jasa : PPK Perencanaan dan Program, Satuan Kerja Balai Besar Wilayah Sungai Bengawan Solo, Direktorat Jenderal Sumber Daya Air, Kementerian Pekerjaan Umum dan Perumahan Rakyat Waktu Pelaksanaan : 240 hari kalender Pelaksana : PT. Saka Buana Yasa Selaras KSO PT. Bumi Kahuripan Jaya Alamat : Jl. Menuwo 11 RT. 03 RW. 01 Pisang Candi Kec. Sukun Kota Malang

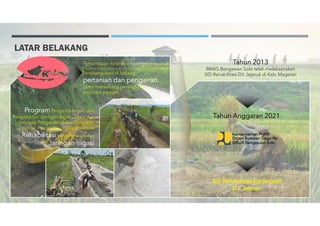

- 3. LATAR BELAKANG Pemantapan ketahanan pangan nasional Pembangunan di bidang pertanian dan pengairan guna menunjang peningkatan produksi pangan Program Pengembangan dan Pengelolaan Jaringan Irigasi, Rawa dan Jaringan Pengairan Melalui kegiatan Operasi, Pemeliharaan, Optimalisasi Rehabilitasi serta Peningkatan Jaringan Irigasi Tahun 2013 BBWS Bengawan Solo telah melaksanakan SID Rehabilitasi D.I. Jejeruk di Kab. Magetan Tahun Anggaran 2021 SID Rehabilitasi Partisipatif D.I. Jejeruk

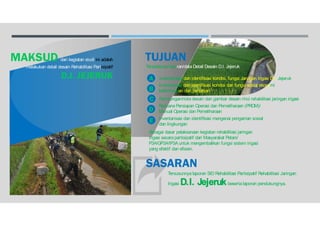

- 4. MAKSUD dari kegiatan studi ini adalah melakukan detail desain Rehabilitasi Partisipatif D.I. JEJERUK T ersedianya laporan/data Detail Desain D.I. Jejeruk A TUJUAN Inventarisasi dan identifikasi kondisi, fungsi Jaringan Irigasi D.I. Jejeruk B Inventarisasi dan identifikasi kondisi dan fungsi sosial ekonomi kelembagaan dan pertanian Perhitungan/nota desain dan gambar desain rinci rehabilitasi jaringan irigasi C Rencana Persiapan Operasi dan Pemeliharaan (PROM)/ Manual Operasi dan Pemeliharaan D Inventarisasi dan identifikasi mengenai pengaman sosial dan lingkungan E Sebagai dasar pelaksanaan kegiatan rehabilitasi jaringan irigasi secara partisipatif dari Masyarakat Petani/ P3A/GP3A/IP3A untuk mengembalikan fungsi sistem irigasi yang efektif dan efisien. T ersusunnya laporan SID Rehabilitasi Partisipatif Rehabilitasi Jaringan Irigasi D.I. Jejerukbeserta laporan pendukungnya. SASARAN

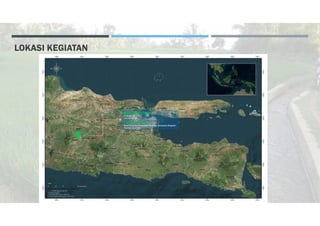

- 5. LOKASI KEGIATAN Bendung Jejeruk 7属38'30 LS 111属20'30 BT Kali Gandong Desa Candirejo, Kecamatan Magetan, Kabupaten Magetan Provinsi Jawa Timur

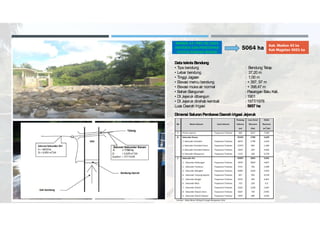

- 6. NOMOR 14 /PRT/M/2015 KRITERIA DAN PENETAPAN STATUS DAERAH IRIGASI 5064 ha Kab. Madiun 43 ha Kab Magetan 5021 ha Data teknisBendung Tipe bendung : Bendung T etap Lebar bendung : 37,20 m Tinggi Jagaan : 1,00 m Elevasi mercu bendung : + 397, 97 m Elevasi muka air normal : + 398,47 m Bahan Bangunan : Pasangan Batu Kali. DI Jejeruk dibangun : 1901 DI Jejeruk direhab kembali : 1977/1978 Luas Daerah Irigasi : 5657 ha Dimensi Saluran Pembawa Daerahirigasi Jejeruk

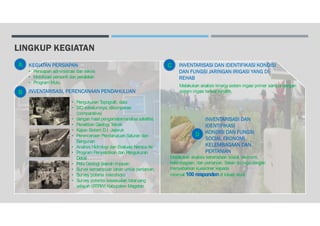

- 7. LINGKUP KEGIATAN A Persiapan administrasi dan teknis Mobilisasi personil dan peralatan Program Mutu KEGIATAN PERSIAPAN Pengukuran T opografi, data SID sebelumnya, dikomparasi (comparative) dengan hasil pengamatan/analisa satellite; Penelitian Geologi T eknik Kajian Sistem D.I. Jejeruk Perencanaan Pendahuluan Saluran dan Bangunan Analisis Hidrologi dan Evaluasi Neraca Air Program Penyelidikan dan Pengukuran Detail Peta Geologi daerah tinjauan Survei kemampuan lahan untuk pertanian. Survey potensi mikrohidro Survey potentsi kesesuaian tataruang wilayah (RTRW) Kabupaten Magetan INVENTARISASI, PERENCANAAN PENDAHULUAN B Melakukan analisis kinerja sistem irigasi primer sampai dengan sistem irigasi tersier terpilih. C INVENTARISASI DAN IDENTIFIKASI KONDISI DAN FUNGSI JARINGAN IRIGASI YANG DI REHAB INVENTARISASI DAN IDENTIFIKASI KONDISI DAN FUNGSI SOCIAL EKONOMI KELEMBAGAAN DAN PERTANIAN Melakukan analisis keberadaan sosial, ekonomi, kelembagaan, dan pertanian. Selain itu juga dengan menyebarkan kuesioner kepada minimal 100 respondendi lokasi studi. D

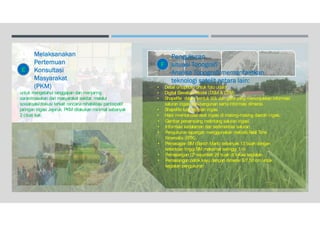

- 8. Melaksanakan Pertemuan Konsultasi Masyarakat (PKM) untuk mengetahui tanggapan dan menjaring saran/masukan dari masyarakat sekitar, melalui sosialisasi/diskusi terkait rencana rehabilitasi partisipatif jaringan irigasi Jejeruk. PKM dilakukan minimal sebanyak 2 (dua) kali. E Gambar penampang melintang saluran irigasi. Informasi kedalaman dan sedimentasi saluran. Pengukuran lapangan menggunakan metode Real Time Kinematis (RTK). Pemasagan BM (Banch Mark) sebanyak 13 buah dengan ketentuan tinggi BM maksimal setinggi 1 m. Pemasangan CPsejumlah 26 buah di lokasi kegiatan. Pemasangan patok kayu dengan dimensi 5/7 50 cm untuk kegiatan pengukuran Pengukuran situasi Topografi Analisa Topografi memanfaatkan teknologi satelit antara lain: Detail ortophoto untuk foto udara Digital Elevation Model (DSM & DTM) Shapefile dalam bentuk titik dan garis yang menunjukkan informasi saluran irigasi dan bangunan serta informasi dimensi. Shapefile luas layanan irigasi. Hasil inventarisasi aset irigasi di masing-masing daerah irigasi. F

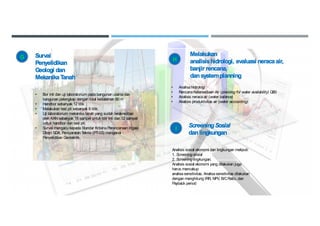

- 9. G Survai Penyelidikan Geologi dan Mekanika Tanah Bor inti dan uji laboratorium pada bangunan utamadan bangunan pelengkap dengan total kedalaman 90 m Handbor sebanyak 12 titik Melakukan test pit sebanyak 6 titik; Uji laboratorium mekanika tanah yang sudah terakreditasi oleh KANsebanyak 18 sampel untuk bor inti dan 12 sampel untuk handbor dan test pit; Survei mengacu kepada Standar Kriteria Perencanaan Irigasi Ditejn SDA, Persyaratan T eknis (PT-03) mengenai Penyelidikan Geoteknik. Melakukan analisishidrologi, evaluasi neraca air, banjir rencana, dansystemplanning Analisahidrologi RencanaKetersediaan Air (planning for water availability) Q80 Analisis neracaair (water balance) Analisis produktivitas air (water accounting) H ScreeningSosial danlingkungan Analisis sosial ekonomi dan lingkungan meliputi: 1. Screening sosial 2. Screening lingkungan. Analisis sosial ekonomi yang dilakukan juga harus mencakup analisa sensitivitas. Analisasensitivitas dilakukan dengan menghitung IRR, NPV, B/CRatio, dan Payback period I

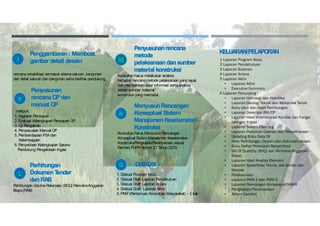

- 10. Penggambaran: Membuat gambar detail desain rencanarehabilitasi termasuk skemasaluran, bangunan dan detail saluran dan bangunan sertafasilitas pendukung J Penyusunan rencana OPdan manual OP meliputi: 1. Kegiatan Persiapan 2. Evaluasi Kelengkapan Persiapan OP 3. Uji Pengaliran 4. Penyesuaian Manual OP 5. Pemberdayaan P3A dan Kelembagaan 6. Penyediaan Kelengkapan Sarana Pendukung Pengelolaan Irigasi K Perhitungan DokumenT ender danRAB Perhitungan Volume Pekerjaan (BOQ) RencanaAnggaran Biaya (RAB) L Penyusunanrencana metode pelaksanaandansumber material konstruksi Konsultan harus melakukan analisis terhadap rencanametode pelaksanaan yang tepat dan memberikan data/ informasi sertaanalisis terkait sumber material konstruksi yang memadai. MenyusunRancangan Konseptual Sistem ManajemenKeselamatan Konstruksi Konsultan harus Menyusun Rancangan Konseptual Sistem Manajemen Keselamatan KonstruksiPengkajian/Perencanaan sesuai Permen PUPRNomor 21 T ahun 2019 M N O 1. Diskusi Program Mutu 2. Diskusi Draft Laporan Pendahuluan 3. Diskusi Draft Laporan Antara 4. Diskusi Draft Laporan Akhir 5. PKM (Pertemuan Konsultasi Masyarakat) 2 kali DISKUSI 1 Laporan Program Mutu 2 Laporan Pendahuluan 3 Laporan Bulanan 4 Laporan Antara 5 Laporan Akhir Laporan Akhir Executive Summary 6 Laporan Penunjang : Laporan Hidrologi dan Hidrolika Laporan Geologi Teknik dan Mekanika Tanah Buku Ukur dan Hasil Perhitungan Laporan Deskripsi BM/CP Laporan Hasil Inventarisasi Kondisi dan Fungsi Jaringan Irigasi Laporan Sistem Planning Laporan Pedoman Operasi dan Pemeliharaan Updating Buku Data DI Nota Perhitungan Desain dan Dokumen desain Buku Daftar Pekerjaan Rehabilitasi Bill Of Quantity (BOQ) dan Rencana Anggaran Biaya) Laporan Hasil Analisa Ekonomi Laporan Spesifikasi Teknis, dok tender dan Metode Pelaksanaan Laporan PKM 1 dan PKM 2 Laporan Rancangan Konseptual SMKK Pengkajian/Perencanaan Album Gambar KELUARAN/PELAPORAN

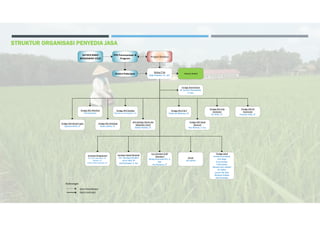

- 11. SATKER BBWS BENGAWAN SOLO PPK Perencanaan & Program Direksi Pekerjaan Ketua Tim Eddy Prabowo, ST., MT. Project Direktur Tenaga Ahli Desain Irigas Syamsul Arifin, ST Tenaga Ahli Hidrolika Hari Sumanto Tenaga Ahli Hidrologi Andis Lutfian, ST. Tenaga Ahli Geodesi Widodo Kemalmadakara, ST. Ahli Geologi Teknik dan Mekanika Tanah Didiek Andoko, ST. Tenaga Ahli O & P Totok Adi Wihanto, ST. Tenaga Ahli Sosial Ekonomi Nur Rahmat, S. Sos. Tenaga Ahli Cost Estimator M. Arifin, ST. Tenaga Ahli K3 Konstruksi Humaira Aulia, ST. Juru Gambar (CAD Operator) Wiedya Kurmala Fitri, A. Md. Ana Noviana, ST Surveyor Sosial Ekonomi Drs. Nanang Hanafiah Junur Hadi, SP Ardi Setiawan, S. Sos Surveyor Pengukuran M. Haris Nasrulloh, ST., Billyton, ST. Farid Ardian Nugroho, ST. Driver Adi sujono Tenaga Lokal Hendra Kurniawan Faris Bayu Sulu eriawan Yudi Istanto Wawan Heru Setiadi M. Rokim Januar Adi Saka Riduwan Askaliq Dani Prasetyo Tenaga Administrasi M. Anshori Ramadhani, S. Kom. Garis Koordinasi Garis Instruksi Keterangan Instansi terkait STRUKTUR ORGANISASI PENYEDIA JASA

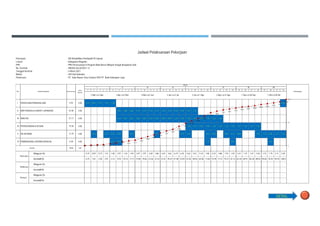

- 12. Pekerjaan : SID Rehabilitasi Partisipatif DI Jejeruk Lokasi : Kabupaten Magetan PPK : PPK Perencanaan & Program Balai Besar Wilayah Sungai Bengawan Solo No. Kontrak : HK0203-An.02/2021-12 Tanggal Kontrak : 5 Maret 2021 Waktu : 240 Hari Kalender Pelaksana : PT. Saka Buana Yasa Selaras KSO PT. Bumi Kahuripan Jaya 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 I PEKERJAAN PENDAHULUAN 0.00 0.75 0.81 0.73 1.34 1.00 0.33 II INVETARISASI & SURVEY LAPANGAN 0.00 0.82 0.82 0.82 3.15 3.15 3.15 3.15 3.56 2.74 3.94 3.94 1.61 1.61 III 0.00 0.33 0.61 0.61 0.82 0.82 0.54 0.54 0.89 0.89 2.24 2.24 1.96 1.63 1.90 1.90 1.62 1.62 IV PERENCANAAN & DESAIN 0.00 1.03 2.27 3.20 1.96 1.26 1.26 1.25 1.25 1.47 1.47 1.47 1.47 V PELAPORAN 0.00 0.12 0.17 0.31 0.92 0.17 0.17 0.17 1.02 2.02 0.45 0.69 0.17 0.84 1.07 1.74 0.55 2.11 5.12 VI PEMBAHASAN LAPORAN (DISKUSI) 0.00 0.51 0.91 1.12 0.51 1.24 Jumlah 100.00 0.00 Mingguan (%) 0.75 0.93 0.73 1.51 1.82 2.97 1.42 1.59 3.97 3.97 3.69 3.86 4.45 3.63 6.19 6.35 5.62 5.51 5.10 7.00 3.33 2.88 1.93 1.92 2.31 1.47 1.47 2.54 1.74 1.79 2.11 5.45 Kumulatif(%) 0.00 0.75 1.67 2.40 3.91 5.73 8.70 10.12 11.71 15.69 19.66 23.36 27.22 31.67 35.29 41.48 47.83 53.45 58.96 64.06 71.06 74.39 77.27 79.21 81.13 83.44 84.91 86.38 88.92 90.65 92.45 94.55 100.0 Mingguan (%) Kumulatif(%) Mingguan (%) Kumulatif(%) 3 Jul s.d 1 Ags 2 Ags s.d 31 Ags 1 Sep s.d 30 Sep 1 Okts.d 30 Okt Keterangan No. Uraian Kegiatan Bobot Rencana Bobot Realisasi 5 Mar s.d 3 Apr 4 Apr s.d 3 Mei 4 Mai s.d 2 Jun 3 Jun s.d 2 Jul Rencana Realisasi Deviasi 4.28 17.79 19.36 ANALISA 21.17 32.46 4.95 III IV V VI VII VIII Jadwal Pelaksanaan Pekerjaan Bulan I II 0.00 0.75 1.67 2.40 3.91 5.73 8.70 10.12 11.71 15.69 19.66 23.36 27.22 31.67 35.29 41.48 47.83 53.45 58.96 64.06 71.06 74.39 77.27 79.21 81.13 83.44 84.91 86.38 88.92 90.65 92.45 94.55 100.00 0 50 100 DETAIL
- 13. MULAI KEGIATAN PERSIAPAN Persiapan Administrasi & Teknis Mobilisasi Personil & Alat Pengumpulan Data Sekunder Program Mutu (PERMEN PUPR NOMOR 21/PRT/M/2019 TENTANG PEDOMAN SISTEM MANAJEMEN KESELAMATAN KONSTRUKSI) Diskusi Program Mutu Cek Laporan Program Mutu Survey Pendahuluan 1. Data Hidrologi 2. Data DEM 3. RBI Skala 1 : 25000 4. Data Pencatatan Debit 5. Skema Jaringan dan Bangunan 6. Data Tenaga OP 7. Data Tanam 8. Data JenisTanah 9. Data Geologi Regional 10. Daftar Harga Satuan Kabupaten Magetan 11. Studi Terdahulu Laporan Pendahuluan Diskusi Laporan Pendahuluan Cek Laporan Pendahuluan PKM 1 Laporan PKM 2 A DIAGRAM ALIR PELAKSANAAN
- 14. Perhitungan RAB dan BOQ PKM 2 Metode Pelaksanaan & Spektek Pedoman Operasi dan Pemeliharaan Menyusun Rancangan Konseptual Sistem Manajemen Keselamatan Konstruksi Draft Laporan Akhir Cek Diskusi Draft Laporan Akhir Laporan Akhir Laporan PKM 2 Laporan RAB & BOQ Lap. Metode Pelaksanaan & Spektek Lap. Pedoman Operasi dan Pemeliharaan Lap. Rancangan Konseptual SMKK Laporan Penunjang Album Gambar Hardisk eksternal Laporan Penunjang Cek SELESAI B Ya Ya KEGIATAN SURVEY, INVESTIGASI, & INVENTARISASI Survey Topografi Survey, Investigasi Geologi & Mektan Inventarisasi dan Identifikasi kondisi dan fungsi Jaringan Irigasi Inventarisasi dan identifikasi kondisi dan fungsi social ekonomi kelembagaan dan pertanian Survey potentsi kesesuaian RTRW Survei Kemampuan Lahan Pertanian Survey Potensi Mikro Hidro KEGIATAN ANALISA Analisa Hidrologi Analisa Geologi Analisa Topografi Rekapitulasi Hasil Inventarisasi dan Identifikasi kondisi dan fungsi Jaringan Irigasi Analisa Hidrolika Rekapitulasi Inventarisasi dan identifikasi kondisi dan fungsi social ekonomi kelembagaan dan pertanian Analisa Hasil Survey potentsi kesesuaian RTRW Analisa Hasil Survei Kemampuan Lahan Pertanian Analisa Hasil Survey Potensi Mikro Hidro Sistem Planing Draft Laporan Antara Diskusi Draft Laporan Antara Cek Laporan Antara Detail Desain Rekomendasi Pola Tata Tanam Analisa Neraca Air Analisa Stabilitas Bangunan Analisa Harga Satuan Desain Rehabilitasi dan Tata Letak Akhir Jaringan Irigasi Pengambaran Detail Bangunan & Saluran Analisis sosial ekonomi dan Lingkungan B A Ya Tidak
- 15. MULAI DATA SEKUNDER : 1. Data DEM 2. RBI Skala 1 : 25000 3. Citra Landsat/Google 4. Data Shp Daerah Irigasi & Jaringan Irigasi 5. Skema Jaringan Irigasi Mobilisasi Personil Dan Alat Cek Pengukuran lapangan menggunakan metode Real Time Kinematis (RTK) Pemasangan Patok BM dan CP Orientasi Lapangan & Pelaksanaan Pengukuran Pengolahan Data Ukur Pengambaran Hasil Ukur Cek Gambar HasilPengukuran Topografi Laporan Topografi Laporan Buku ukur Laporan Deskripsi BM dan CP Persiapan Persiapan Administrasi Selesai MULAI DATA SEKUNDER : 1. RBI Skala 1 : 25000 2. Citra Landsat/Google 3. Peta Geologi regional Mobilisasi Personil Dan Alat Cek Persiapan Persiapan Administrasi Orientasi Lapangan & Investigasi Awal Survey Geologi Teknik Pemetaan Geologi Regional Tes Pits Cek Boring/Drilling (Hand Bore12 titik dan Bore Inti 90 m) Menerangkan dengan tepat situasi geologi teknik Menentukan sejauh mana bawah tanah akan bereaksi terhadap suatu bangunan Log Sampel Tanah Insitu Test Permeabilitas Wane Shear Uji Lab (Akreditasi KAN) Laporan Geologi & Mektan Selesai Ya Tidak Ya Tidak DIAGRAM ALIR SURVEY TOPOGRAFI DIAGRAM ALIR SURVEY GEOLOGI & MEKTAN
- 16. MULAI DATA SEKUNDER : 1. RBI Skala 1 : 25000 2. Citra Landsat/Google 3. Skema Jaringan dan Bangunan Irigasi Mobilisasi Personil Dan Alat Cek Persiapan Persiapan Administrasi Pembuatan Form Inventarisasi Cek Penelusuran Jaringan Irigasi Inventarisasi Kerusakan Saluran Inventarisasi Bangunan Pencatatan Kerusakan dan Sketsa Pengambaran & Rekapitulasi Hasil Inventarisasi Laporan Inventarisasi Selesai Ya Tidak Ya Tidak MULAI DATA SEKUNDER : 1. RBI Skala 1 : 25000 2. Citra Landsat/Google 3. Skema Jaringan dan Bangunan Irigasi 4. Data BPS Mobilisasi Personil Dan Alat Cek Persiapan Persiapan Administrasi Kuisioner Cek Survey Sosial Ekonomi dan Kelembagaan Penyebaran Kuisioner Dokumentasi Analisa Sosek Hasil Analisa Sosek Cek Penyusunan Laporan Sosek dan Kelembagaan Tidak Tidak ya Laporan Sosek & Kelembagaan Tidak ya Selesai DIAGRAM ALIR INVENTARISASI DAN IDENTIFIKASI KONDISI DAN FUNGSI JARINGAN IRIGASI DIAGRAM ALIR INVENTARISASI DAN IDENTIFIKASI KONDISI DAN FUNGSI SOSIAL EKONOMI KELEMBAGAAN DAN PERTANIAN
- 17. Mulai Hujan Rancangan Data Tutupan Lahan DAS Data DAS dan Data Sungai Hujan Effektif Koefisien Limpasan Hujan Jam-Jaman Hidrograf Banjir Data Debit Banjir Dengan Berbagai Kala Ulang Selesai Data Debit Data Hidrograf Banjir Data >20 Tahun Analisa Frekuensi 10 Th < Data < 20 Th Analisa Regional Analisa Regresi Korelasi Adjecent Basin Multiple Korelasi Banjir Hulu dan Hilir/Penelusuran Banjir Analisa Frekuensi 3 Th < Data <10Th Analisa Karakteristik DAS Analisa Runnoff Model Analisa Sistem Konfigurasi sungai Korelasi & Verifikasi Model Parameter Hidrograf Banjir Ya Tidak Tidak Ya Ya Tidak Analisa Karakteristik DAS Analisa POT Karakteristik Ambang Analisa MAF Mean Annual Flood Analisa Growht Factor Mulai Data Debit Data Hujan Data PTT Eksisting RTTG Perhitungan Debit Andalan Kebutuhan Air Irigasi Eksisting Rekap PTT Eksisting Evaluasi FPR-LPR Perhitungan Kebutuhan Air Irigasi Analisa Keseimbangan Air (Evaluasi Faktor K) Qandalan Cukup? Pembuatan PTT Baru Mengacu Pada PTT Eksisting Perhitungan Kebutuhan Air Irigasi Analisa Keseimbangan Air (Evaluasi Faktor K) Perhitungan Keb. Air Irigasi Berdasarkan RTTG yang Ada Kebutuhan Air Irigasi Mulai Tidak Ya DIAGRAM ALIR ANALISA HIDROLOGI DAN NERACA AIR

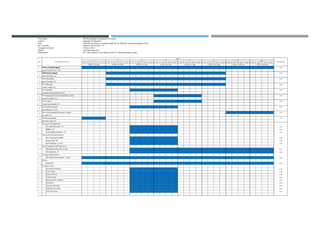

- 18. Pekerjaan : SID Rehabilitasi Partisipatif DI Jejeruk Lokasi : Kabupaten Magetan PPK : PPK Perencanaan & Program Balai Besar Wilayah Sungai Bengawan Solo No. Kontrak : HK0203-An.02/2021-12 Tanggal Kontrak : 5 Maret 2021 Waktu : 240 Hari Kalender Pelaksana : PT. Saka Buana Yasa Selaras KSO PT. Bumi Kahuripan Jaya 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 Ketua Tim/Ahli Irigasi 8.00 Eddy Prabowo, ST., MT. Ahli Desain Irigasi 5.00 Syamsul Arifin, ST. Ahlu Hidraulika 5.00 Hari Sumanto, ST. Ahli Hidrologi 5.00 Andis Lutfian, ST. Ahli Geodesi 2.00 Widodo Kemalmadakara, ST. Ahli Geologi Teknik dan Mekanika Tanah 2.00 Didiek Andoko, ST. Ahli O dan P 2.00 Totok Adi Wihanto, ST. Ahli Sosial Ekonomi 2.00 Nur Rahmat, S. Sos. Ahli Cost Estimator/Dokumen Tender 2.00 M. Arifin, ST. Ahli K3 Konstruksi 1.00 Humaira Aulia, ST. Surveyor Pengukuran - M. Haris Nasrulloh, ST. 2.00 - Billyton, ST. 2.00 - Farid Ardian Nugroho, ST. 2.00 Surveyor Sosial Ekonomi - Drs. Nanang Hanafiah 2.00 - Junur Hadi, SP 2.00 - Ardi Setiawan, S. Sos; 2.00 Juru Gambar (CAD Operator) - Wiedya Kurmala Fitri, A. Md. 6.00 - Ana Noviana, ST 6.00 Tenaga Administrasi - M. Anshori Ramadhani, S. Kom. 8.00 Driver - Syamsuri 8.00 Tenaga Lokal - Hendra Kurniawan 2.00 - Faris Bayu 2.00 - Sulu Eriawan 2.00 - Yudi Istanto 2.00 - Wawan Heru Setiadi 2.00 - M Rokim 2.00 - Januar Adi Saka 2.00 - Riduwan Askaliq 2.00 - Dani Prasetyo 2.00 12 11 13 9 10 6 7 8 15 14 3 4 5 2 Ags s.d 31 Ags 1 Sep s.d 30 Sep 1 Okt s.d 30 Okt 1 2 IV V VI VII VIII 5 Mar s.d 3 Apr 4 Apr s.d 3 Mei 4 Mai s.d 2 Jun 3 Jun s.d 2 Jul 3 Jul s.d 1 Ags Jadwal Penugasan Personil No. Posisi/Nama Personil Bulan Orang Bulan I II III PT. Saka Buana Yasa Selaras KSO PT. Bumi Kahuripan Jaya Syaiful Anam, ST, MT Kuasa KSO Malang, Maret 2021 Mengetahui/ Menyetujui, PPK PERENCANAAN DAN PROGRAM BBWS BENGAWAN SOLO Ni Nyoman Indah Pramadewi, ST., M.Eng NIP. 19810424 200912 2 004 PT. Saka Buana Yasa Selaras KSO PT. Bumi Kahuripan Jaya Syaiful Anam, ST, MT Kuasa KSO Malang, Maret 2021 Mengetahui/ Menyetujui, PPK PERENCANAAN DAN PROGRAM BBWS BENGAWAN SOLO Ni Nyoman Indah Pramadewi, ST., M.Eng NIP. 19810424 200912 2 004
- 19. Pekerjaan : SID Rehabilitasi Partisipatif DI Jejeruk Lokasi : Kabupaten Magetan PPK : PPK Perencanaan & Program Balai Besar Wilayah Sungai Bengawan Solo No. Kontrak : HK0203-An.02/2021-12 Tanggal Kontrak : 5 Maret 2021 Waktu : 240 Hari Kalender Pelaksana : PT. Saka Buana Yasa Selaras KSO PT. Bumi Kahuripan Jaya 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 7 8 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 8 3 8 2 2 8 3 2 1 0.5 VIII Jadwal Penggunaan Alat No. Uraian Kegiatan Bulan Jumlah Bulan I II III IV V VI VII 1 Sep s.d 30 Sep 1 Okts.d 30 Okt 1 Sewa Kantor 2 Sewa Base Camp 5 Mar s.d 3 Apr 4 Apr s.d 3 Mei 4 Mai s.d 2 Jun 3 Jun s.d 2 Jul 3 Jul s.d 1 Ags 2 Ags s.d 31 Ags 3 Sewa Komputer (3 unit) 4 Sewa Printer A3 5 Sewa Scanner 9 Sewa Kamera Drone 10 Sewa Kamera Digital 6 Sewa Kendaraan Roda 4 7 Sewa Kendaraan Roda 2 (3 unit) 8 Sewa GPR RTK (3 unit) PT. Saka Buana Yasa Selaras KSO PT. Bumi Kahuripan Jaya Syaiful Anam, ST, MT Kuasa KSO Malang, Maret 2021 Mengetahui/ Menyetujui, PPK PERENCANAAN DAN PROGRAM BBWS BENGAWAN SOLO Ni Nyoman Indah Pramadewi, ST., M.Eng NIP. 19810424 200912 2 004

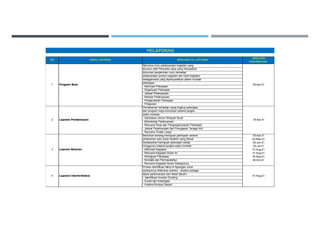

- 20. RENCANA PENYERAHAN Rencana mutu pelaksanaan kegiatan yang disusun oleh Penyedia Jasa yang merupakan dokumen penjaminan mutu terhadap pelaksanaan proses kegiatan dan hasil kegiatan sebagaimana yang dipersyaratkan dalam kontrak pekerjaan; - Informasi Pekerjaan - Organisasi Pekerjaan - Jadwal Pelaksanaan - Metode Pelaksanaan - Pengendalian Pekerjaan - Pelaporan Pemahaman terhadap ruang lingkup pekerjaan dan program kerja konsultan selama jangka waktu kontrak; - Gambaran Umum Wilayah Studi - Metodologi Pelaksanaan - Rencana Kerja dan Pengorganisasian Pekerjaan - Jadwal Pelaksanaan dan Penugasan Tenaga Ahli - Rencana Tindak Lanjut Berisikan tentang kemajuan pekerjaan selama 03-Apr-21 perekaman satu bulan terakhir yang dibuat 03-May-21 berdasarkan kemajuan pekerjaan setiap 02-Jun-21 minggunya selama jangka waktu kontrak; 02-Jul-21 - Informasi Kegiatan 01-Aug-21 - Rencana Kegiatan Bulan Ini 31-Aug-21 - Kemajuan Pekerjaan 30-Sep-21 - Kendala dan Permasalahan 30-Oct-21 - Rencana Kegiatan Bulan Selanjutnya Proses identifikasi fakta di lapangan untuk selanjutnya dilakukan analisa - analisa sebagai dasar perencanaan dan detail desain; '- Identifikasi Kondisi Eksiting - Survei dan Investigasi - Analisa Konsep Desain PELAPORAN 18-Apr-21 03-Apr-21 Laporan Bulanan 3 4 Laporan Interim/Antara 01-Aug-21 RENCANA ISI LAPORAN JENIS LAPORAN NO 1 Program Mutu Laporan Pendahuluan 2

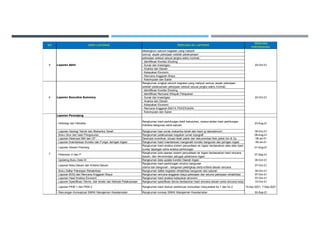

- 21. RENCANA PENYERAHAN Merangkum seluruh kegiatan yang meliputi semua aspek pekerjaan setelah pelaksanaan pekerjaan selesai sesuai jangka waktu kontrak; - Identifikasi Kondisi Eksiting - Survei dan Investigasi - Analisa dan Desain - Kelayakan Ekonomi - Rencana Anggaran Biaya - Kesimpulan dan Saran Rangkuman singkat seluruh kegiatan yang meliputi semua aspek pekerjaan setelah pelaksanaan pekerjaan selesai sesuai jangka waktu kontrak; - Identifikasi Kondisi Eksiting - Identifikasi Rencana Wilayah Pelayanan - Survei dan Investigasi - Analisa dan Desain - Kelayakan Ekonomi - Rencana Anggaran BIAYA PEKERJAAN - Kesimpulan dan Saran Laporan Penunjang - Hidrologi dan Hidrolika Rangkuman hasil perhitungan debit kebutuhan, neraca airdan hasil perhitungan hidrolika bangunan serta saluran 23-Aug-21 - Laporan Geologi Teknik dan Mekanika Tanah Rangkuman hasi survei mekanika tanah dan hasil uji laboratorium 30-Oct-21 - Buku Ukur dan hasil Pengukuran Rangkuman pelaksanaan kegiatan survei topografi 08-Aug-21 - Laporan Deskripsi BM dan CP Deskripsi koordinat, situasi letak patok dan dokumentasi fisik patok bm & Cp 09-Jul-21 - Laporan Inventarisasi Kondisi dan Fungsi Jaringan Irigasi Rangkuman hasil inventarisasi mengenahi kondisi bangunan dan jaringan irigasi 09-Jul-21 - Laporan Sistem Planning Rangkuman hasil analisa sistem penyediaan air irigasi berdasarkan data data hasil survey lapangan serta analisa perhitungan 01-Aug-21 - Pedoman O dan P Rangkuman pola operasi sistem penyediaan air irigasi berdasarkan hasil rencana desain, dan rekomendasi petugas pelaksana irigasi 07-Sep-21 - Updating Buku Data DI Rangkuman data update kondisi Daerah Irigasi 30-Oct-21 - Laporan Nota Desain dan Kriteria Desain Rangkuman hasil perhitungan struktur bangunan utama dan bangunan - bangunan pelengkap serta kriteria desain rencana 07-Oct-21 - Buku Daftar Pekerjaan Rehabilitasi Rangkuman daftar kegiatan rehabilitasi bangunan dan saluran 30-Oct-21 - Laporan BOQ dan Rencana Anggaran Biaya Rangkuman rencana anggaran biaya pekerjaan dan volume pekerjaan rehabilitasi 07-Oct-21 - Laporan Hasil Analisa Ekonomi Rangkuman hasil analisa kelayakan ekonomi 07-Oct-21 - Laporan Spesifikasi Teknis, dok tender dan Metode Pelaksanaan Rangkuman spesifikasi teknis berdasrkan hasil rencana desain serta rencana kerja syarat 15-Oct-21 - Laporan PKM 1 dan PKM 2 Rangkuman hasil diskusi pertemuan konsultasi masyarakat ke 1 dan ke 2 10-Apr-2021, 7-Sep-2021 - Rancangan Konseptual SMKK Manajemen Keselamatan Rangkuman konsep SMKK Manajemen Keselamatan 30-Sep-21 5 Laporan Akhir 6 Laporan Executive Summary 7 22-Oct-21 22-Oct-21 RENCANA ISI LAPORAN JENIS LAPORAN NO

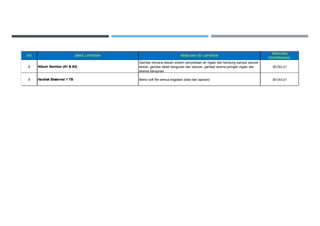

- 22. RENCANA PENYERAHAN 8 Album Gambar (A1 & A3) Gambar rencana desain sistem penyediaan air irigasi dari bendung sampai saluran tersier, gambar detail bangunan dan saluran, gambar skema jaringan irigasi dan skema bangunan 30-Oct-21 9 Hardisk Eksternal 1 TB Berisi soft file semua kegiatan (data dan laporan) 30-Oct-21 RENCANA ISI LAPORAN JENIS LAPORAN NO

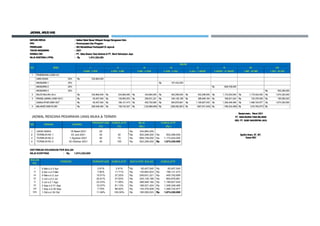

- 23. JADWALARUSKAS SATUANKERJA : Satker Balai Besar WilayahSungai BengawanSolo PPK : PerencanaanDanProgram PEKERJAAN : SIDRehabilitasi Partisipatif DI Jejeruk TAHUNANGGARAN : 2021 KONSULTAN : PT. Saka Buana Yasa Selaras& PT. Bumi KahuripanJaya NILAI KONTRAK(+PPN) : 1,674,320,000 Rp I II III IV V VI VII VIII 5 MAR- 3 APR 4 APR- 3 MEI 4 MEI - 2 JUNI 3 JUNI - 2 JULI 3 JULI - 1 AGUST 2 AGUST - 31 AGUST 1 SEP - 30 SEP 1 OKT - 30 OKT 1 PENERIMAAN (CASH IN) UANGMUKA 20% 334,864,000 Rp ANGSURAN 1 30% 167,432,000 Rp ANGSURAN 2 40% 669,728,000 Rp ANGSURAN 3 30% 502,296,000 Rp 2 SALDOBULAN LALU 334,864,000 Rp 334,864,000 Rp 334,864,000 Rp 502,296,000 Rp 502,296,000 Rp 1,172,024,000 Rp 1,172,024,000 Rp 1,674,320,000 Rp 3 PENGELUARAN (CASH OUT) 65,457,540 Rp 130,663,933 Rp 259,631,221 Rp 345,126,186 Rp 388,948,164 Rp 168,521,424 Rp 130,376,508 Rp 185,595,023 Rp CUMULATIVECASH OUT 65,457,540 Rp 196,121,473 Rp 455,752,695 Rp 800,878,881 Rp 1,189,827,045 Rp 1,358,348,469 Rp 1,488,724,977 Rp 1,674,320,000 Rp 4 BALANCECASH FLOW 269,406,460 Rp 138,742,527 Rp (120,888,695) Rp (298,582,881) Rp (687,531,045) Rp (186,324,469) Rp (316,700,977) Rp - Rp Banjarmasin, Maret 2021 PT. SAKABUANAYASASELARAS KSO. PT. BUMI KAHURIPAN JAYA Syaiful Anam, ST. MT. Kuasa KSO NO. JENIS BULAN JADWAL RENCANA PENARIKAN UANG MUKA & TERMIN SATUAN KERJA : Satker Balai Besar Wilayah Sungai Bengawan Solo PPK : Perencanaan Dan Program PEKERJAAN : SID Rehabilitasi Partisipatif DI Jejeruk TAHUN ANGGARAN : 2021 KONSULTAN : PT. Saka Buana Yasa Selaras & PT. Bumi Kahuripan Jaya NILAI KONTRAK : 1,674,320,000 Rp PROSENTASE KUMULATIF NILAI KUMULATIF (%) (%) (Rp.) (Rp.) 1 UANG MUKA 18 Maret 2021 20 334,864,000 Rp 2 TERMIJN KE-1 03 Juni 2021 30 30 502,296,000 Rp 502,296,000 Rp 3 TERMIJN KE-2 1 Agustus 2021 40 70 669,728,000 Rp 1,172,024,000 Rp 4 TERMIJN KE-3 30 Oktober 2021 30 100 502,296,000 Rp 1,674,320,000 Rp DISTRIBUSI KEUANGAN PER BULAN NILAI KONTRAK : 1,674,320,000 Rp 5 Mar s.d 3 Apr 3.91% 3.91% 65,457,540 Rp 65,457,540 Rp 4 Apr s.d 3 Mei 7.80% 11.71% 130,663,933 Rp 196,121,473 Rp 4 Mai s.d 2 Jun 15.51% 27.22% 259,631,221 Rp 455,752,695 Rp 3 Jun s.d 2 Jul 20.61% 47.83% 345,126,186 Rp 800,878,881 Rp 3 Jul s.d 1 Ags 23.23% 71.06% 388,948,164 Rp 1,189,827,045 Rp 2 Ags s.d 31 Ags 10.07% 81.13% 168,521,424 Rp 1,358,348,469 Rp 1 Sep s.d 30 Sep 7.79% 88.92% 130,376,508 Rp 1,488,724,977 Rp 1 Okt s.d 30 Okt 11.08% 100.00% 185,595,023 Rp 1,674,320,000 Rp KUMULATIF II NO URAIAN JADWAL BULAN PERIODE KUMULATIF BIAYA PER BULAN KE- I PERSENTASE III IV V VI VII VIII JADWAL RENCANA PENARIKAN UANG MUKA & TERMIN

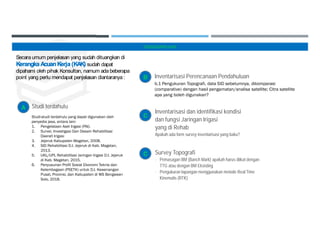

- 24. TANGGAPAN KAK Secara umum penjelasan yang sudah dituangkan di Kerangka AcuanKerja (KAK) sudah dapat dipahami oleh pihak Konsultan, namum ada beberapa point yang perlu mendapat penjelasan diantaranya: Studi terdahulu A Studi-studi terdahulu yang dapat digunakan oleh penyedia jasa, antara lain: 1. Pengelalaan Aset Irigasi (PAI). 2. Survei, Investigasi Dan Desain Rehabilitasi Daerah Irigasi 3. Jejeruk Kabupaten Magetan, 2008. 4. SID Rehabilitasi D.I. Jejeruk di Kab. Magetan, 2013. 5. UKL/UPL Rehabilitasi Jaringan Irigasi D.I. Jejeruk di Kab. Magetan, 2015. 6. Penyusunan Profil Sosial Ekonomi Teknis dan Kelembagaan (PSETK) untuk D.I. Kewenangan Pusat, Provinsi, dan Kabupaten di WS Bengawan Solo, 2018. B Inventarisasi Perencanaan Pendahuluan b.1 Pengukuran Topografi, data SID sebelumnya, dikomparasi (comparative) dengan hasil pengamatan/analisa satellite; Citra satellite apa yang boleh digunakan? Inventarisasi dan identifikasi kondisi dan fungsi Jaringan Irigasi yang di Rehab Apakah ada form survey inventarisasi yang baku? C Survey Topografi - Pemasagan BM (Banch Mark) apakah harus diikat dengan TTG atau dengan BM Eksisting - Pengukuran lapangan menggunakan metode Real Time Kinematis (RTK) C
- 25. T E R I M A K A S I H
