Sistem wiper

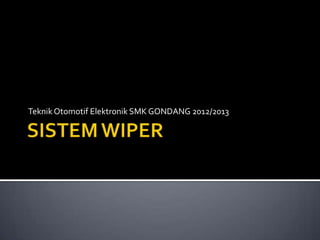

- 1. Teknik Otomotif Elektronik SMK GONDANG 2012/2013

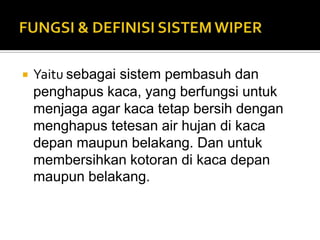

- 2. Yaitu sebagai sistem pembasuh dan penghapus kaca, yang berfungsi untuk menjaga agar kaca tetap bersih dengan menghapus tetesan air hujan di kaca depan maupun belakang. Dan untuk membersihkan kotoran di kaca depan maupun belakang.

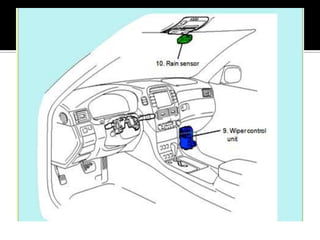

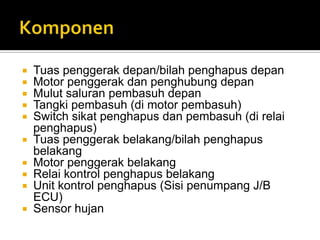

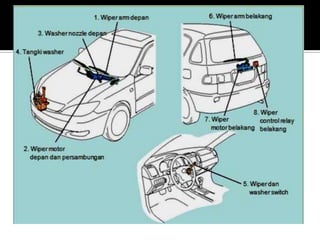

- 3. Tuas penggerak depan/bilah penghapus depan Motor penggerak dan penghubung depan Mulut saluran pembasuh depan Tangki pembasuh (di motor pembasuh) Switch sikat penghapus dan pembasuh (di relai penghapus) Tuas penggerak belakang/bilah penghapus belakang Motor penggerak belakang Relai kontrol penghapus belakang Unit kontrol penghapus (Sisi penumpang J/B ECU) Sensor hujan

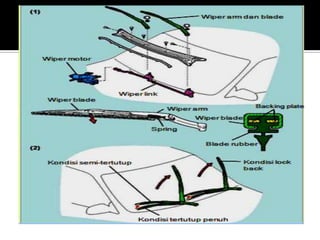

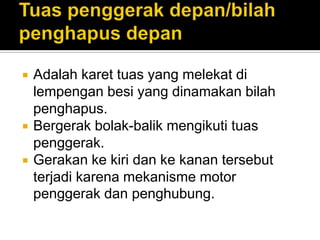

- 6. Adalah karet tuas yang melekat di lempengan besi yang dinamakan bilah penghapus. Bergerak bolak-balik mengikuti tuas penggerak. Gerakan ke kiri dan ke kanan tersebut terjadi karena mekanisme motor penggerak dan penghubung.

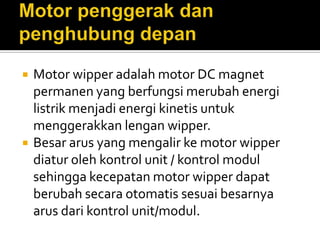

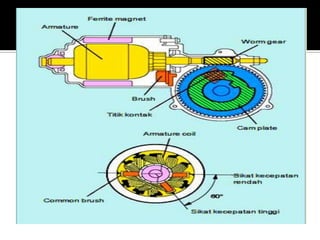

- 8. Motor wipper adalah motor DC magnet permanen yang berfungsi merubah energi listrik menjadi energi kinetis untuk menggerakkan lengan wipper. Besar arus yang mengalir ke motor wipper diatur oleh kontrol unit / kontrol modul sehingga kecepatan motor wipper dapat berubah secara otomatis sesuai besarnya arus dari kontrol unit/modul.

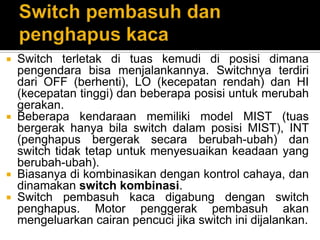

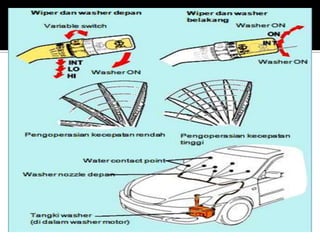

- 10. Switch terletak di tuas kemudi di posisi dimana pengendara bisa menjalankannya. Switchnya terdiri dari OFF (berhenti), LO (kecepatan rendah) dan HI (kecepatan tinggi) dan beberapa posisi untuk merubah gerakan. Beberapa kendaraan memiliki model MIST (tuas bergerak hanya bila switch dalam posisi MIST), INT (penghapus bergerak secara berubah-ubah) dan switch tidak tetap untuk menyesuaikan keadaan yang berubah-ubah). Biasanya di kombinasikan dengan kontrol cahaya, dan dinamakan switch kombinasi. Switch pembasuh kaca digabung dengan switch penghapus. Motor penggerak pembasuh akan mengeluarkan cairan pencuci jika switch ini dijalankan.

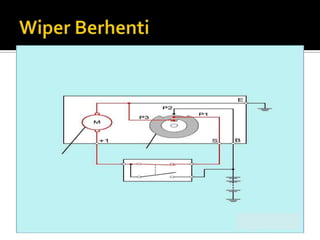

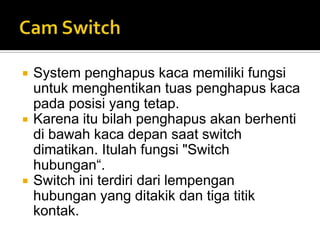

- 12. System penghapus kaca memiliki fungsi untuk menghentikan tuas penghapus kaca pada posisi yang tetap. Karena itu bilah penghapus akan berhenti di bawah kaca depan saat switch dimatikan. Itulah fungsi "Switch hubungan. Switch ini terdiri dari lempengan hubungan yang ditakik dan tiga titik kontak.

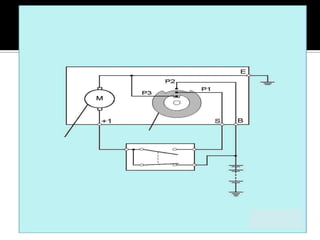

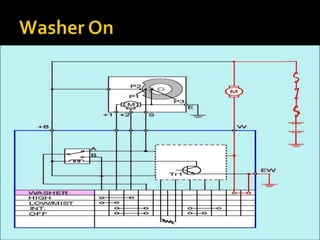

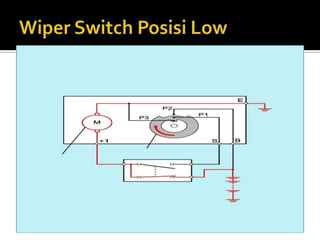

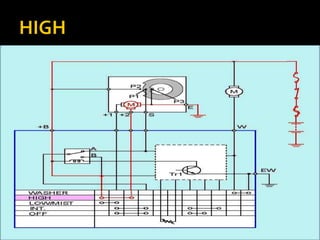

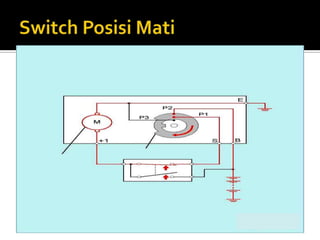

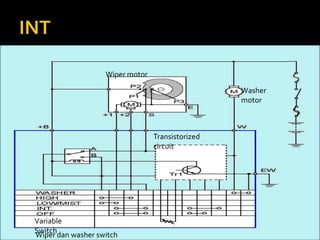

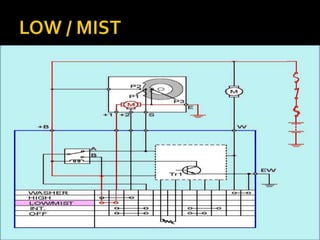

- 17. Wiper motor Washer motor Transistorized circuit Variable Switch Wiper dan washer switch

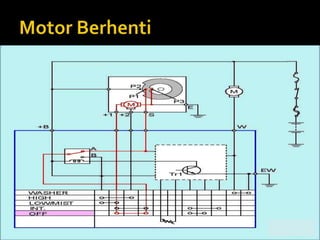

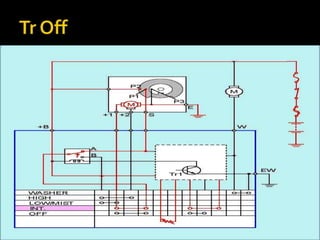

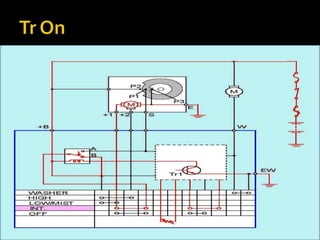

- 22. Wiper motor Washer motor Transistorized circuit Variable Switch Wiper dan washer switch

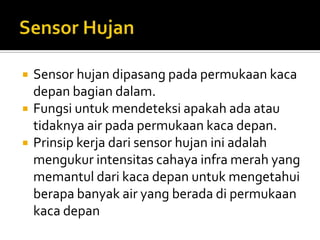

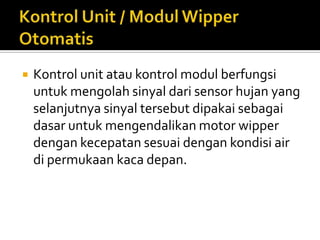

- 26. Sensor hujan dipasang pada permukaan kaca depan bagian dalam. Fungsi untuk mendeteksi apakah ada atau tidaknya air pada permukaan kaca depan. Prinsip kerja dari sensor hujan ini adalah mengukur intensitas cahaya infra merah yang memantul dari kaca depan untuk mengetahui berapa banyak air yang berada di permukaan kaca depan
