Dokumen ini membahas eksperimen fisika menggunakan ayunan Newton untuk mengamati hukum kekekalan momentum dan energi. Eksperimen ini dibagi menjadi tiga bagian: tumbukan tunggal, tumbukan berulang, dan tumbukan inelastik sempurna, yang bertujuan untuk menentukan koefisien restitusi dan percepatan gravitasi bumi. Prosedur yang dijelaskan mencakup penggunaan peralatan tertentu, pengamatan simpangan bola, dan penghitungan variabel fisika yang relevan.
Soal osn fisika 2007 eksperimen+sol
- 1. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 1 dari 5 油 NEWTONS油CRADLE油(AYUNAN油NEWTON)油 Ayunan Newton adalah salah satu permainan Fisika populer. Peralatan ayunan Newton ini terdiri atas beberapa bola metal sejenis (misalnya 5 buah). Masing-masing bola tersebut digantungkan dengan dua utas tali yang sama panjang pada kerangka dan diatur agar semua bola saling bersentuhan. Dengan demikian posisi semua bola terletak pada bidang datar yang sama seperti ditunjukkan pada Gambar 1. Secara pedagogis (proses pembelajaran) peralatan ayunan Newton ini ditujukan untuk mendemonstasikan hukum kekekalan momentum dan energi. Dengan adanya redaman energi pada setiap kali ayunan dan bunyi yang terjadi pada setiap proses tumbukan antar bola, maka hukum kekekalan energi mekanik tidak digunakan dalam eksperimen ini. Fenomena yang terjadi diharapkan dapat membantu anda dalam menentukan koefisien tumbukan (restitusi) dari bola metal tersebut. Dalam melakukan eksperimen ini anda harus hati-hati, karena talinya mudah putus. Jika terjadi tali putus, silahkan ganti sendiri dengan cara minta tali ke pengawas namun tidak diberikan tambahan waktu. Pastikan bahwa alat yang anda terima merupakan peralatan ayunan Newton secara komplit, seperti yang ditunjukkan pada daftar berikut ini. Jika anda menemukan ada kekurangan beritahu segera ke pengawas. Peralatan yang digunakan 1. Satu set peralatan Ayunan Newton (ada lima buah bola pendulum indentik), 2. Mistar yang digunakan untuk menentukan ketinggian, sudut dan kecepatan awal, 3. Stop-watch, 4. Lilin Mainan (wax). Eksperimen dibagi menjadi tiga bagian, yaitu: a. Tumbukan tunggal, b. Tumbukan berulang, c. Tumbukan inelastik sempurna Tumbukan Tunggal Bola disimpangkan dengan sudut simpangan 慮 kemudian dilepaskan. Ketika terjadi tumbukan, momentum bola pertama akan diberikan ke bola kedua, dan seterusnya sampai bola kelima, sehingga bola terpantul dengan sudut simpangan yang relatif mirip dengan simpangan dari bola Gambar 1

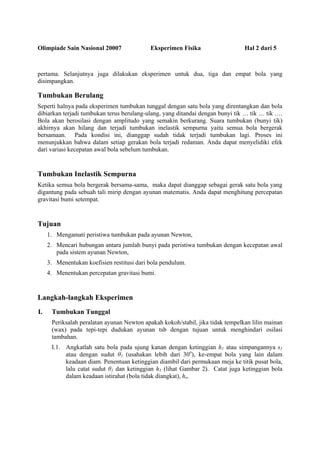

- 2. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 2 dari 5 pertama. Selanjutnya juga dilakukan eksperimen untuk dua, tiga dan empat bola yang disimpangkan. Tumbukan Berulang Seperti halnya pada eksperimen tumbukan tunggal dengan satu bola yang direntangkan dan bola dibiarkan terjadi tumbukan terus berulang-ulang, yang ditandai dengan bunyi tik tik tik . Bola akan berosilasi dengan amplitudo yang semakin berkurang. Suara tumbukan (bunyi tik) akhirnya akan hilang dan terjadi tumbukan inelastik sempurna yaitu semua bola bergerak bersamaan. Pada kondisi ini, dianggap sudah tidak terjadi tumbukan lagi. Proses ini menunjukkan bahwa dalam setiap gerakan bola terjadi redaman. Anda dapat menyelidiki efek dari variasi kecepatan awal bola sebelum tumbukan. Tumbukan Inelastik Sempurna Ketika semua bola bergerak bersama-sama, maka dapat dianggap sebagai gerak satu bola yang digantung pada sebuah tali mirip dengan ayunan matematis. Anda dapat menghitung percepatan gravitasi bumi setempat. Tujuan 1. Mengamati peristiwa tumbukan pada ayunan Newton, 2. Mencari hubungan antara jumlah bunyi pada peristiwa tumbukan dengan kecepatan awal pada sistem ayunan Newton, 3. Menentukan koefisien restitusi dari bola pendulum. 4. Menentukan percepatan gravitasi bumi. Langkah-langkah Eksperimen I. Tumbukan Tunggal Periksalah peralatan ayunan Newton apakah kokoh/stabil, jika tidak tempelkan lilin mainan (wax) pada tepi-tepi dudukan ayunan tsb dengan tujuan untuk menghindari osilasi tambahan. I.1. Angkatlah satu bola pada ujung kanan dengan ketinggian h1 atau simpangannya s1 atau dengan sudut 慮1 (usahakan lebih dari 30o ), ke-empat bola yang lain dalam keadaan diam. Penentuan ketinggian diambil dari permukaan meja ke titik pusat bola, lalu catat sudut 慮1 dan ketinggian h1 (lihat Gambar 2). Catat juga ketinggian bola dalam keadaan istirahat (bola tidak diangkat), ho.

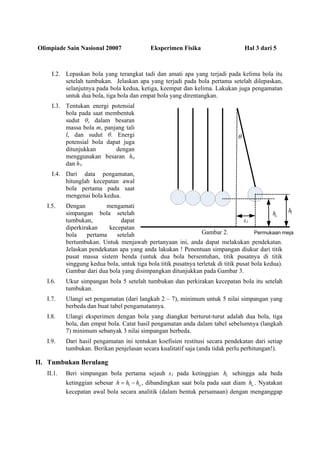

- 3. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 3 dari 5 I.2. Lepaskan bola yang terangkat tadi dan amati apa yang terjadi pada kelima bola itu setelah tumbukan. Jelaskan apa yang terjadi pada bola pertama setelah dilepaskan, selanjutnya pada bola kedua, ketiga, keempat dan kelima. Lakukan juga pengamatan untuk dua bola, tiga bola dan empat bola yang direntangkan. I.3. Tentukan energi potensial bola pada saat membentuk sudut 慮, dalam besaran massa bola m, panjang tali l, dan sudut 慮. Energi potensial bola dapat juga ditunjukkan dengan menggunakan besaran ho dan h1. I.4. Dari data pengamatan, hitunglah kecepatan awal bola pertama pada saat mengenai bola kedua. I.5. Dengan mengamati simpangan bola setelah tumbukan, dapat diperkirakan kecepatan bola pertama setelah bertumbukan. Untuk menjawab pertanyaan ini, anda dapat melakukan pendekatan. Jelaskan pendekatan apa yang anda lakukan ! Penentuan simpangan diukur dari titik pusat massa sistem benda (untuk dua bola bersentuhan, titik pusatnya di titik singgung kedua bola, untuk tiga bola titik pusatnya terletak di titik pusat bola kedua). Gambar dari dua bola yang disimpangkan ditunjukkan pada Gambar 3. I.6. Ukur simpangan bola 5 setelah tumbukan dan perkirakan kecepatan bola itu setelah tumbukan. I.7. Ulangi set pengamatan (dari langkah 2 7), minimum untuk 5 nilai simpangan yang berbeda dan buat tabel pengamatannya. I.8. Ulangi eksperimen dengan bola yang diangkat berturut-turut adalah dua bola, tiga bola, dan empat bola. Catat hasil pengamatan anda dalam tabel sebelumnya (langkah 7) minimum sebanyak 3 nilai simpangan berbeda. I.9. Dari hasil pengamatan ini tentukan koefisien restitusi secara pendekatan dari setiap tumbukan. Berikan penjelasan secara kualitatif saja (anda tidak perlu perhitungan!). II. Tumbukan Berulang II.1. Beri simpangan bola pertama sejauh s1 pada ketinggian 1h sehingga ada beda ketinggian sebesar 1 oh h h= , dibandingkan saat bola pada saat diam oh . Nyatakan kecepatan awal bola secara analitik (dalam bentuk persamaan) dengan menganggap oh 1h 慮 Permukaan meja s1 Gambar 2.

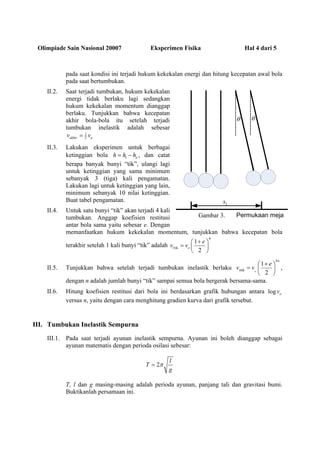

- 4. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 4 dari 5 pada saat kondisi ini terjadi hukum kekekalan energi dan hitung kecepatan awal bola pada saat bertumbukan. II.2. Saat terjadi tumbukan, hukum kekekalan energi tidak berlaku lagi sedangkan hukum kekekalan momentum dianggap berlaku. Tunjukkan bahwa kecepatan akhir bola-bola itu setelah terjadi tumbukan inelastik adalah sebesar 1 5akhir ov v= II.3. Lakukan eksperimen untuk berbagai ketinggian bola 1 oh h h= , dan catat berapa banyak bunyi tik, ulangi lagi untuk ketinggian yang sama minimum sebanyak 3 (tiga) kali pengamatan. Lakukan lagi untuk ketinggian yang lain, minimum sebanyak 10 nilai ketinggian. Buat tabel pengamatan. II.4. Untuk satu bunyi tik akan terjadi 4 kali tumbukan. Anggap koefisien restitusi antar bola sama yaitu sebesar e. Dengan memanfaatkan hukum kekekalan momentum, tunjukkan bahwa kecepatan bola terakhir setelah 1 kali bunyi tik adalah 4 1tik 1 2 o e v v + = II.5. Tunjukkan bahwa setelah terjadi tumbukan inelastik berlaku 4 ntik 1 2o n e v v + = , dengan n adalah jumlah bunyi tik sampai semua bola bergerak bersama-sama. II.6. Hitung koefisien restitusi dari bola ini berdasarkan grafik hubungan antara log ov versus n, yaitu dengan cara menghitung gradien kurva dari grafik tersebut. III. Tumbukan Inelastik Sempurna III.1. Pada saat terjadi ayunan inelastik sempurna. Ayunan ini boleh dianggap sebagai ayunan matematis dengan perioda osilasi sebesar: 2 l T g = T, l dan g masing-masing adalah perioda ayunan, panjang tali dan gravitasi bumi. Buktikanlah persamaan ini. 慮 Permukaan meja 2s 慮 Gambar 3.

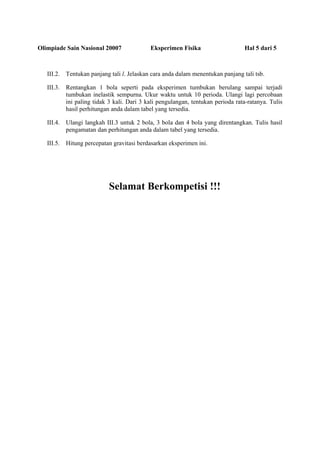

- 5. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 5 dari 5 III.2. Tentukan panjang tali l. Jelaskan cara anda dalam menentukan panjang tali tsb. III.3. Rentangkan 1 bola seperti pada eksperimen tumbukan berulang sampai terjadi tumbukan inelastik sempurna. Ukur waktu untuk 10 perioda. Ulangi lagi percobaan ini paling tidak 3 kali. Dari 3 kali pengulangan, tentukan perioda rata-ratanya. Tulis hasil perhitungan anda dalam tabel yang tersedia. III.4. Ulangi langkah III.3 untuk 2 bola, 3 bola dan 4 bola yang direntangkan. Tulis hasil pengamatan dan perhitungan anda dalam tabel yang tersedia. III.5. Hitung percepatan gravitasi berdasarkan eksperimen ini. Selamat Berkompetisi !!!

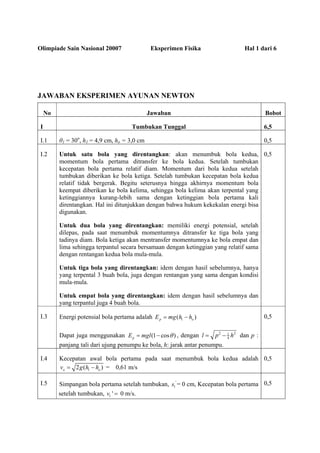

- 6. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 1 dari 6 JAWABAN EKSPERIMEN AYUNAN NEWTON No Jawaban Bobot I Tumbukan Tunggal 6,5 I.1 慮1 = 30o , h1 = 4,9 cm, ho = 3,0 cm 0,5 I.2 Untuk satu bola yang direntangkan: akan menumbuk bola kedua, momentum bola pertama ditransfer ke bola kedua. Setelah tumbukan kecepatan bola pertama relatif diam. Momentum dari bola kedua setelah tumbukan diberikan ke bola ketiga. Setelah tumbukan kecepatan bola kedua relatif tidak bergerak. Begitu seterusnya hingga akhirnya momentum bola keempat diberikan ke bola kelima, sehingga bola kelima akan terpental yang ketinggiannya kurang-lebih sama dengan ketinggian bola pertama kali direntangkan. Hal ini ditunjukkan dengan bahwa hukum kekekalan energi bisa digunakan. Untuk dua bola yang direntangkan: memiliki energi potensial, setelah dilepas, pada saat menumbuk momentumnya ditransfer ke tiga bola yang tadinya diam. Bola ketiga akan mentransfer momentumnya ke bola empat dan lima sehingga terpantul secara bersamaan dengan ketinggian yang relatif sama dengan rentangan kedua bola mula-mula. Untuk tiga bola yang direntangkan: idem dengan hasil sebelumnya, hanya yang terpental 3 buah bola, juga dengan rentangan yang sama dengan kondisi mula-mula. Untuk empat bola yang direntangkan: idem dengan hasil sebelumnya dan yang terpantul juga 4 buah bola. 0,5 I.3 Energi potensial bola pertama adalah 1( )p oE mg h h= Dapat juga menggunakan (1 cos )pE mgl 慮= , dengan 2 21 4l p h= dan p : panjang tali dari ujung penumpu ke bola, h: jarak antar penumpu. 0,5 I.4 Kecepatan awal bola pertama pada saat menumbuk bola kedua adalah 12 ( )o ov g h h= = 0,61 m/s 0,5 I.5 Simpangan bola pertama setelah tumbukan, ' 1s = 0 cm, Kecepatan bola pertama setelah tumbukan, 1 'v = 0 m/s. 0,5

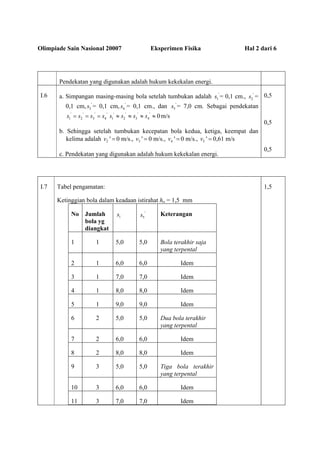

- 7. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 2 dari 6 Pendekatan yang digunakan adalah hukum kekekalan energi. I.6 a. Simpangan masing-masing bola setelah tumbukan adalah ' 1s = 0,1 cm., ' 2s = 0,1 cm, ' 3s = 0,1 cm, ' 4s = 0,1 cm., dan ' 5s = 7,0 cm. Sebagai pendekatan ' ' ' ' 1 2 3 4s s s s= = = ' ' ' ' 1 2 3 4 0m/ss s s s b. Sehingga setelah tumbukan kecepatan bola kedua, ketiga, keempat dan kelima adalah 2 'v = 0 m/s., 3 'v = 0 m/s., 4 'v = 0 m/s., 5 'v = 0,61 m/s c. Pendekatan yang digunakan adalah hukum kekekalan energi. 0,5 0,5 0,5 I.7 Tabel pengamatan: Ketinggian bola dalam keadaan istirahat ho = 1,5 mm No Jumlah bola yg diangkat 1s ' 5s Keterangan 1 1 5,0 5,0 Bola terakhir saja yang terpental 2 1 6,0 6,0 Idem 3 1 7,0 7,0 Idem 4 1 8,0 8,0 Idem 5 1 9,0 9,0 Idem 6 2 5,0 5,0 Dua bola terakhir yang terpental 7 2 6,0 6,0 Idem 8 2 8,0 8,0 Idem 9 3 5,0 5,0 Tiga bola terakhir yang terpental 10 3 6,0 6,0 Idem 11 3 7,0 7,0 Idem 1,5

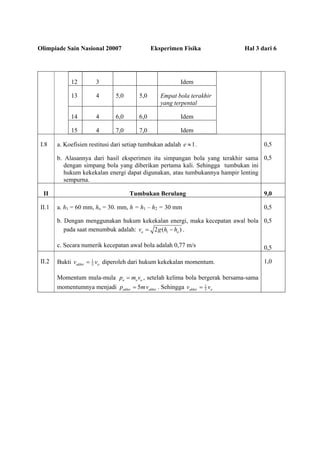

- 8. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 3 dari 6 12 3 Idem 13 4 5,0 5,0 Empat bola terakhir yang terpental 14 4 6,0 6,0 Idem 15 4 7,0 7,0 Idem I.8 a. Koefisien restitusi dari setiap tumbukan adalah 1e . b. Alasannya dari hasil eksperimen itu simpangan bola yang terakhir sama dengan simpang bola yang diberikan pertama kali. Sehingga tumbukan ini hukum kekekalan energi dapat digunakan, atau tumbukannya hampir lenting sempurna. 0,5 0,5 II Tumbukan Berulang 9,0 II.1 a. h1 = 60 mm, ho = 30. mm, h = h1 h2 = 30 mm b. Dengan menggunakan hukum kekekalan energi, maka kecepatan awal bola pada saat menumbuk adalah: 12 ( )o ov g h h= . c. Secara numerik kecepatan awal bola adalah 0,77 m/s 0,5 0,5 0,5 II.2 Bukti 1 5akhir ov v= diperoleh dari hukum kekekalan momentum. Momentum mula-mula o o op m v= , setelah kelima bola bergerak bersama-sama momentumnya menjadi 5akhir akhirp mv= . Sehingga 1 5akhir ov v= 1,0

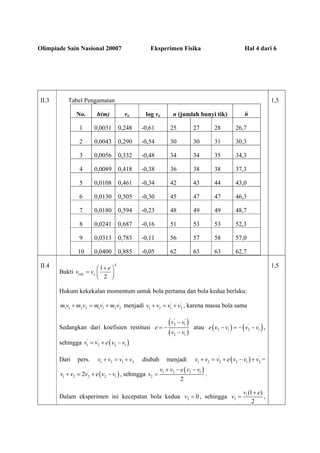

- 9. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 4 dari 6 II.3 Tabel Pengamatan No. h(m) vo log vo n (jumlah bunyi tik) n 1 0,0031 0,248 -0,61 25 27 28 26,7 2 0,0043 0,290 -0,54 30 30 31 30,3 3 0,0056 0,332 -0,48 34 34 35 34,3 4 0,0089 0,418 -0,38 36 38 38 37,3 5 0,0108 0,461 -0,34 42 43 44 43,0 6 0,0130 0,505 -0,30 45 47 47 46,3 7 0,0180 0,594 -0,23 48 49 49 48,7 8 0,0241 0,687 -0,16 51 53 53 52,3 9 0,0313 0,783 -0,11 56 57 58 57,0 10 0,0400 0,885 -0,05 62 63 63 62,7 1,5 II.4 Bukti 4 1tik 1 2 o e v v + = Hukum kekekalan momentum untuk bola pertama dan bola kedua berlaku: ' ' 1 1 2 2 1 1 2 2m v m v m v m v+ = + menjadi ' ' 1 2 1 2v v v v+ = + , karena massa bola sama Sedangkan dari koefisien restitusi ( ) ( ) ' ' 2 1 2 1 v v e v v = atau ( ) ( )' ' 2 1 2 1e v v v v = , sehingga ( )' ' 1 2 2 1v v e v v= + Dari pers. ' ' 1 2 1 2v v v v+ = + diubah menjadi ( )' ' 1 2 2 2 1 2v v v e v v v+ = + + = ( )' 1 2 2 2 12v v v e v v+ = + , sehingga ( )1 2 2 1' 2 2 v v e v v v + = . Dalam eksperimen ini kecepatan bola kedua 2 0v = , sehingga ' 1 2 (1 ) 2 v e v + = , 1,5

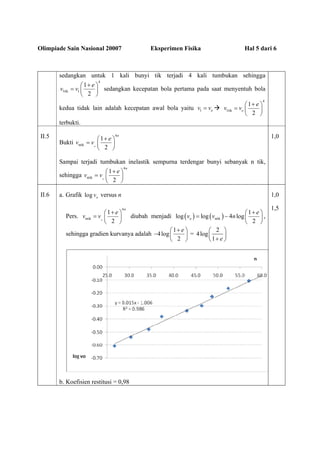

- 10. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 5 dari 6 sedangkan untuk 1 kali bunyi tik terjadi 4 kali tumbukan sehingga 4 1tik 1 1 2 e v v + = sedangkan kecepatan bola pertama pada saat menyentuh bola kedua tidak lain adalah kecepatan awal bola yaitu 1 ov v= 4 1tik 1 2 o e v v + = terbukti. II.5 Bukti 4 ntik 1 2o n e v v + = Sampai terjadi tumbukan inelastik sempurna terdengar bunyi sebanyak n tik, sehingga 4 ntik 1 2o n e v v + = 1,0 II.6 a. Grafik log ov versus n Pers. 4 ntik 1 2o n e v v + = diubah menjadi ( ) ( )ntik 1 log log 4 log 2 o e v v n + = , sehingga gradien kurvanya adalah 1 4log 2 e+ = 2 4log 1 e + b. Koefisien restitusi = 0,98 1,0 1,5

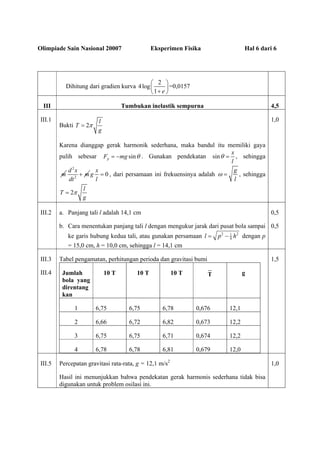

- 11. Olimpiade Sain Nasional 20007 Eksperimen Fisika Hal 6 dari 6 Dihitung dari gradien kurva 2 4log 1 e + =0,0157 III Tumbukan inelastik sempurna 4,5 III.1 Bukti 2 l T g = Karena dianggap gerak harmonik sederhana, maka bandul itu memiliki gaya pulih sebesar sinpF mg 慮= . Gunakan pendekatan sin x l 慮 = , sehingga m 2 2 d x m dt + 0 x g l = , dari persamaan ini frekuensinya adalah g l = , sehingga 2 l T g = 1,0 III.2 a. Panjang tali l adalah 14,1 cm b. Cara menentukan panjang tali l dengan mengukur jarak dari pusat bola sampai ke garis hubung kedua tali, atau gunakan persamaan 2 21 4l p h= dengan p = 15,0 cm, h = 10,0 cm, sehingga l = 14,1 cm 0,5 0,5 III.3 III.4 Tabel pengamatan, perhitungan perioda dan gravitasi bumi Jumlah bola yang direntang kan 10 T 10 T 10 T T g 1 6,75 6,75 6,78 0,676 12,1 2 6,66 6,72 6,82 0,673 12,2 3 6,75 6,75 6,71 0,674 12,2 4 6,78 6,78 6,81 0,679 12,0 1,5 III.5 Percepatan gravitasi rata-rata, g = 12,1 m/s2 Hasil ini menunjukkan bahwa pendekatan gerak harmonis sederhana tidak bisa digunakan untuk problem osilasi ini. 1,0
