Soal tugas har_generator_21_sd__28_agustus__2014

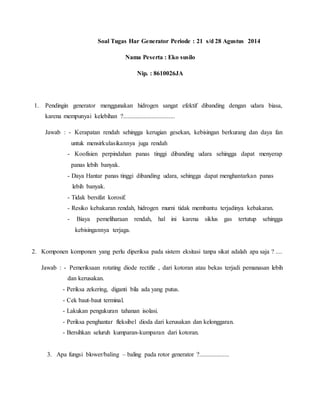

- 1. Soal Tugas Har Generator Periode : 21 s/d 28 Agustus 2014 Nama Peserta : Eko susilo Nip. : 8610026JA 1. Pendingin generator menggunakan hidrogen sangat efektif dibanding dengan udara biasa, karena mempunyai kelebihan ?................................. Jawab : - Kerapatan rendah sehingga kerugian gesekan, kebisingan berkurang dan daya fan untuk mensirkulasikannya juga rendah - Koofisien perpindahan panas tinggi dibanding udara sehingga dapat menyerap panas lebih banyak. - Daya Hantar panas tinggi dibanding udara, sehingga dapat menghantarkan panas lebih banyak. - Tidak bersifat korosif. - Resiko kebakaran rendah, hidrogen murni tidak membantu terjadinya kebakaran. - Biaya pemeliharaan rendah, hal ini karena siklus gas tertutup sehingga kebisingannya terjaga. 2. Komponen komponen yang perlu diperiksa pada sistem eksitasi tanpa sikat adalah apa saja ? .... Jawab : - Pemeriksaan rotating diode rectifie , dari kotoran atau bekas terjadi pemanasan lebih dan kerusakan. - Periksa zekering, diganti bila ada yang putus. - Cek baut-baut terminal. - Lakukan pengukuran tahanan isolasi. - Periksa penghantar fleksibel dioda dari kerusakan dan kelonggaran. - Bersihkan seluruh kumparan-kumparan dari kotoran. 3. Apa fungsi blower/baling baling pada rotor generator ?...................

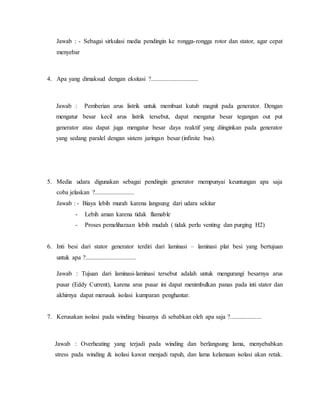

- 2. Jawab : - Sebagai sirkulasi media pendingin ke rongga-rongga rotor dan stator, agar cepat menyebar 4. Apa yang dimaksud dengan eksitasi ?.............................. Jawab : Pemberian arus listrik untuk membuat kutub magnit pada generator. Dengan mengatur besar kecil arus listrik tersebut, dapat mengatur besar tegangan out put generator atau dapat juga mengatur besar daya reaktif yang diinginkan pada generator yang sedang paralel dengan sistem jaringan besar (infinite bus). 5. Media udara digunakan sebagai pendingin generator mempunyai keuntungan apa saja coba jelaskan ?......................... Jawab : - Biaya lebih murah karena langsung dari udara sekitar - Lebih aman karena tidak flamable - Proses pemeliharaan lebih mudah ( tidak perlu venting dan purging H2) 6. Inti besi dari stator generator terdiri dari laminasi laminasi plat besi yang bertujuan untuk apa ?................................ Jawab : Tujuan dari laminasi-laminasi tersebut adalah untuk mengurangi besarnya arus pusar (Eddy Current), karena arus pusar ini dapat menimbulkan panas pada inti stator dan akhirnya dapat merusak isolasi kumparan penghantar. 7. Kerusakan isolasi pada winding biasanya di sebabkan oleh apa saja ?.................... Jawab : Overheating yang terjadi pada winding dan berlangsung lama, menyebabkan stress pada winding & isolasi kawat menjadi rapuh, dan lama kelamaan isolasi akan retak.

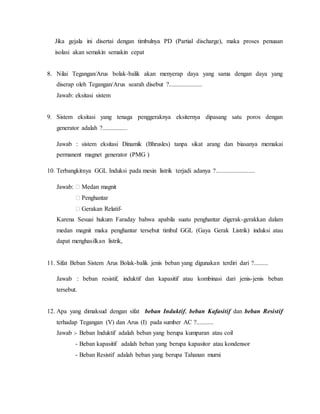

- 3. Jika gejala ini disertai dengan timbulnya PD (Partial discharge), maka proses penuaan isolasi akan semakin semakin cepat 8. Nilai Tegangan/Arus bolak-balik akan menyerap daya yang sama dengan daya yang diserap oleh Tegangan/Arus searah disebut ?..................... Jawab: eksitasi sistem 9. Sistem eksitasi yang tenaga penggeraknya eksiternya dipasang satu poros dengan generator adalah ?................ Jawab : sistem eksitasi Dinamik (Bhrusles) tanpa sikat arang dan biasanya memakai permanent magnet generator (PMG ) 10. Terbangkitnya GGL Induksi pada mesin listrik terjadi adanya ?......................... Jawab: 鐃 Medan magnit 鐃 Penghantar 鐃 Gerakan Relatif- Karena Sesuai hukum Faraday bahwa apabila suatu penghantar digerak-gerakkan dalam medan magnit maka penghantar tersebut timbul GGL (Gaya Gerak Listrik) induksi atau dapat menghasilkan listrik, 11. Sifat Beban Sistem Arus Bolak-balik jenis beban yang digunakan terdiri dari ?......... Jawab : beban resistif, induktif dan kapasitif atau kombinasi dari jenis-jenis beban tersebut. 12. Apa yang dimaksud dengan sifat beban Induktif, beban Kafasitif dan beban Resistif terhadap Tegangan (V) dan Arus (I) pada sumber AC ?........... Jawab :- Beban Induktif adalah beban yang berupa kumparan atau coil - Beban kapasitif adalah beban yang berupa kapasitor atau kondensor - Beban Resistif adalah beban yang berupa Tahanan murni

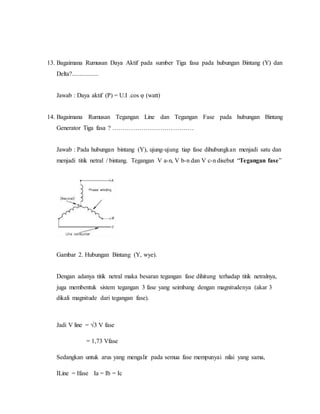

- 4. 13. Bagaimana Rumusan Daya Aktif pada sumber Tiga fasa pada hubungan Bintang (Y) dan Delta?................. Jawab : Daya aktif (P) = U.I .cos (watt) 14. Bagaimana Rumusan Tegangan Line dan Tegangan Fase pada hubungan Bintang Generator Tiga fasa ? Jawab : Pada hubungan bintang (Y), ujung-ujung tiap fase dihubungkan menjadi satu dan menjadi titik netral / bintang. Tegangan V a-n, V b-n dan V c-n disebut Tegangan fase Gambar 2. Hubungan Bintang (Y, wye). Dengan adanya titik netral maka besaran tegangan fase dihitung terhadap titik netralnya, juga membentuk sistem tegangan 3 fase yang seimbang dengan magnitudenya (akar 3 dikali magnitude dari tegangan fase). Jadi V line = 3 V fase = 1,73 Vfase Sedangkan untuk arus yang mengalir pada semua fase mempunyai nilai yang sama, ILine = Ifase Ia = Ib = Ic

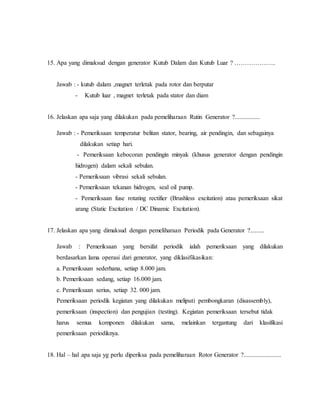

- 5. 15. Apa yang dimaksud dengan generator Kutub Dalam dan Kutub Luar ? .. Jawab : - kutub dalam ,magnet terletak pada rotor dan berputar - Kutub luar , magnet terletak pada stator dan diam 16. Jelaskan apa saja yang dilakukan pada pemeliharaan Rutin Generator ?................ Jawab : - Pemeriksaan temperatur belitan stator, bearing, air pendingin, dan sebagainya dilakukan setiap hari. - Pemeriksaan kebocoran pendingin minyak (khusus generator dengan pendingin hidrogen) dalam sekali sebulan. - Pemeriksaan vibrasi sekali sebulan. - Pemeriksaan tekanan hidrogen, seal oil pump. - Pemeriksaan fuse rotating rectifier (Brushless excitation) atau pemeriksaan sikat arang (Static Excitation / DC Dinamic Excitation). 17. Jelaskan apa yang dimaksud dengan pemeliharaan Periodik pada Generator ?......... Jawab : Pemeriksaan yang bersifat periodik ialah pemeriksaan yang dilakukan berdasarkan lama operasi dari generator, yang diklasifikasikan: a. Pemeriksaan sederhana, setiap 8.000 jam. b. Pemeriksaan sedang, setiap 16.000 jam. c. Pemeriksaan serius, setiap 32. 000 jam. Pemeriksaan periodik kegiatan yang dilakukan meliputi pembongkaran (disassembly), pemeriksaan (inspection) dan pengujian (testing). Kegiatan pemeriksaan tersebut tidak harus semua komponen dilakukan sama, melainkan tergantung dari klasifikasi pemeriksaan periodiknya. 18. Hal hal apa saja yg perlu diperiksa pada pemeliharaan Rotor Generator ?........................

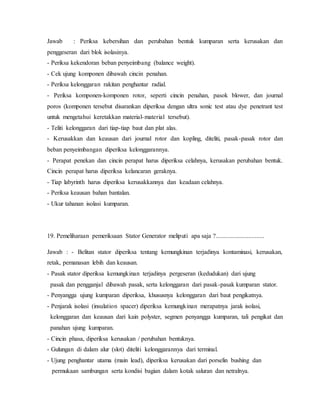

- 6. Jawab : Periksa kebersihan dan perubahan bentuk kumparan serta kerusakan dan penggeseran dari blok isolasinya. - Periksa kekendoran beban penyeimbang (balance weight). - Cek ujung komponen dibawah cincin penahan. - Periksa kelonggaran rakitan penghantar radial. - Periksa komponen-komponen rotor, seperti cincin penahan, pasok blower, dan journal poros (komponen tersebut disarankan diperiksa dengan ultra sonic test atau dye penetrant test untuk mengetahui keretakkan material-material tersebut). - Teliti kelonggaran dari tiap-tiap baut dan plat alas. - Kerusakkan dan keausan dari journal rotor dan kopling, diteliti, pasak-pasak rotor dan beban penyeimbangan diperiksa kelonggarannya. - Perapat penekan dan cincin perapat harus diperiksa celahnya, kerusakan perubahan bentuk. Cincin perapat harus diperiksa kelancaran geraknya. - Tiap labyrinth harus diperiksa kerusakkannya dan keadaan celahnya. - Periksa keausan bahan bantalan. - Ukur tahanan isolasi kumparan. 19. Pemeliharaan pemeriksaan Stator Generator meliputi apa saja ?............................... Jawab : - Belitan stator diperiksa tentang kemungkinan terjadinya kontaminasi, kerusakan, retak, pemanasan lebih dan keausan. - Pasak stator diperiksa kemungkinan terjadinya pergeseran (kedudukan) dari ujung pasak dan pengganjal dibawah pasak, serta kelonggaran dari pasak-pasak kumparan stator. - Penyangga ujung kumparan diperiksa, khususnya kelonggaran dari baut pengikatnya. - Penjarak isolasi (insulation spacer) diperiksa kemungkinan merapatnya jarak isolasi, kelonggaran dan keausan dari kain polyster, segmen penyangga kumparan, tali pengikat dan panahan ujung kumparan. - Cincin phasa, diperiksa kerusakan / perubahan bentuknya. - Gulungan di dalam alur (slot) diteliti kelonggarannya dari terminal. - Ujung penghantar utama (main lead), diperiksa kerusakan dari porselin bushing dan permukaan sambungan serta kondisi bagian dalam kotak saluran dan netralnya.

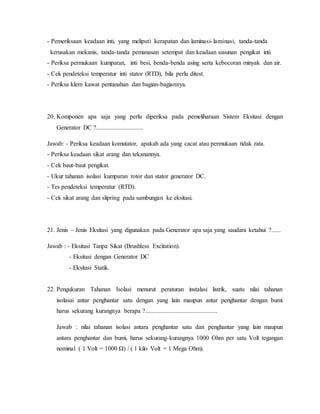

- 7. - Pemeriksaan keadaan inti, yang meliputi kerapatan dan laminasi-laminasi, tanda-tanda kerusakan mekanis, tanda-tanda pemanasan setempat dan keadaan susunan pengikat inti. - Periksa permukaan kumparan, inti besi, benda-benda asing serta kebocoran minyak dan air. - Cek pendeteksi temperatur inti stator (RTD), bila perlu ditest. - Periksa klem kawat pentanahan dan bagian-bagiannya. 20. Komponen apa saja yang perlu diperiksa pada pemeliharaan Sistem Eksitasi dengan Generator DC ?.............................. Jawab: - Periksa keadaan komutator, apakah ada yang cacat atau permukaan tidak rata. - Periksa keadaan sikat arang dan tekanannya. - Cek baut-baut pengikat. - Ukur tahanan isolasi kumparan rotor dan stator generator DC. - Tes pendeteksi temperatur (RTD). - Cek sikat arang dan slipring pada sambungan ke eksitasi. 21. Jenis Jenis Eksitasi yang digunakan pada Generator apa saja yang saudara ketahui ?...... Jawab : - Eksitasi Tanpa Sikat (Brushless Excitation). - Eksitasi dengan Generator DC - Eksitasi Statik. 22. Pengukuran Tahanan Isolasi menurut peraturan instalasi listrik, suatu nilai tahanan isolasai antar penghantar satu dengan yang lain maupun antar penghantar dengan bumi harus sekurang kurangnya berapa ?.............................................. Jawab : nilai tahanan isolasi antara penghantar satu dan penghantar yang lain maupun antara penghantar dan bumi, harus sekurang-kurangnya 1000 Ohm per satu Volt tegangan nominal ( 1 Volt = 1000 立) / ( 1 kilo Volt = 1 Mega Ohm).

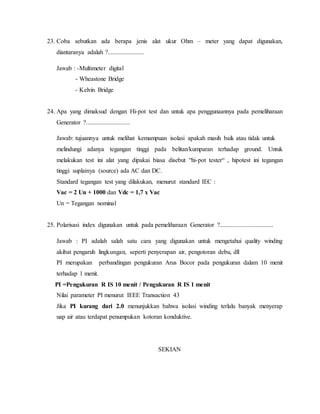

- 8. 23. Coba sebutkan ada berapa jenis alat ukur Ohm meter yang dapat digunakan, diantaranya adalah ?....................... Jawab : -Multimeter digital - Wheastone Bridge - Kelvin Bridge 24. Apa yang dimaksud dengan Hi-pot test dan untuk apa penggunaannya pada pemeliharaan Generator ?............................ Jawab: tujuannya untuk melihat kemampuan isolasi apakah masih baik atau tidak untuk melindungi adanya tegangan tinggi pada belitan/kumparan terhadap ground. Untuk melakukan test ini alat yang dipakai biasa disebut hi-pot tester , hipotest ini tegangan tinggi suplainya (source) ada AC dan DC. Standard tegangan test yang dilakukan, menurut standard IEC : Vac = 2 Un + 1000 dan Vdc = 1,7 x Vac Un = Tegangan nominal 25. Polarisasi index digunakan untuk pada pemeliharaan Generator ?.................................. Jawab : PI adalah salah satu cara yang digunakan untuk mengetahui quality winding akibat pengaruh lingkungan, seperti penyerapan air, pengotoran debu, dll PI merupakan perbandingan pengukuran Arus Bocor pada pengukuran dalam 10 menit terhadap 1 menit. PI =Pengukuran R IS 10 menit / Pengukuran R IS 1 menit Nilai parameter PI menurut IEEE Transaction 43 Jika PI kurang dari 2.0 menunjukkan bahwa isolasi winding terlalu banyak menyerap uap air atau terdapat penumpukan kotoran konduktive. SEKIAN
