咬花是一种结合化学与艺术的工艺，主要用于美观和耐磨。文中详细介绍了不同花纹类型、咬花前的准备工作、作业流程及其与拔模的关系。咬花的设计与模具质量要求密切相关，以确保最终产物的表面质感和功能性。
咬花介绍
- 1. 咬花技術簡介 ? 咬花是一種結合化學與藝術的工藝 . 是化學 , 機械及細膩 人工結合的技術 . ? 咬花的目的 : 美觀 , 遮醜 , 增加表面耐磨 , 防刮傷 , 防止灰 塵, 防止髒污及避免人對光線折射不舒服感覺… .. ? 一般以美系與日系為主 ? 一般較易使設計者及模具乎略者 , 但確會主宰模具的成敗

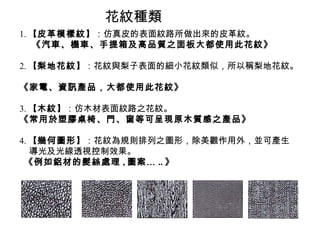

- 2. 花紋種類 1. 【皮革模樣紋】：仿真皮的表面紋路所做出來的皮革紋。 《汽車、機車、手提箱及高品質之面板大都使用此花紋》 2. 【梨地花紋】：花紋與梨子表面的細小花紋類似，所以稱梨地花紋。 《家電、資訊產品，大都使用此花紋》 3. 【木紋】：仿木材表面紋路之花紋。 《常用於塑膠桌椅、門、窗等可呈現原木質感之產品》 4. 【幾何圖形】：花紋為規則排列之圖形，除美觀作用外，並可產生 導光及光線透視控制效果。 《例如鋁材的髮絲處理 , 圖案… .. 》

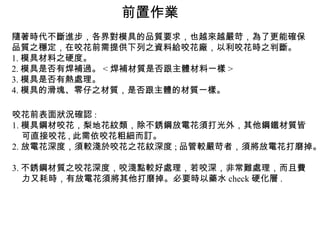

- 3. 前置作業 隨著時代不斷進步，各界對模具的品質要求，也越來越嚴苛，為了更能確保 品質之穩定，在咬花前需提供下列之資料給咬花廠，以利咬花時之判斷。 1. 模具材料之硬度。 2. 模具是否有焊補過。 < 焊補材質是否跟主體材料一樣 > 3. 模具是否有熱處理。 4. 模具的滑塊、零仔之材質，是否跟主體的材質一樣。 咬花前表面狀況確認 : 1. 模具鋼材咬花，梨地花紋類，除不銹鋼放電花須打光外，其他鋼鐵材質皆 可直接咬花 , 此需依咬花粗細而訂。 2. 放電花深度，須較淺於咬花之花紋深度 ; 品管較嚴苛者，須將放電花打磨掉。 3. 不銹鋼材質之咬花深度，咬淺點較好處理，若咬深，非常難處理，而且費 力又耗時，有放電花須將其他打磨掉。必要時以藥水 check 硬化層 .

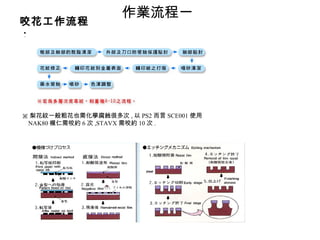

- 4. 作業流程一 咬花工作流程 ： ※ 梨花紋一般粗花也需化學腐蝕很多次 , 以 PS2 而言 SCE001 使用 NAK80 模仁需咬約 6 次 ,STAVX 需咬約 10 次 .

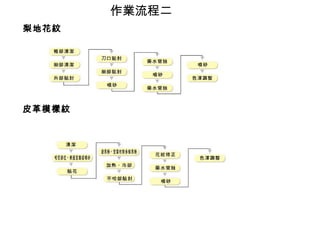

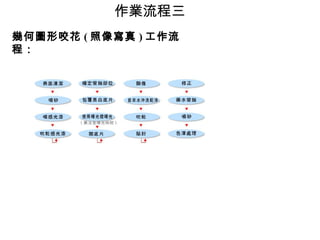

- 6. 作業流程三 幾何圖形咬花 ( 照像寫真 ) 工作流 程：

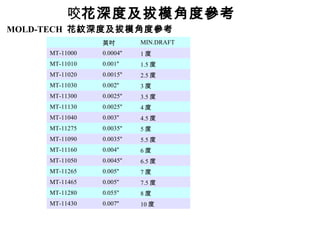

- 7. 咬花深度及拔模角度參考 MOLD-TECH 花紋深度及拔模角度參考 英吋 MIN.DRAFT MT-11000 0.0004'' 1度 MT-11010 0.001'' 1.5 度 MT-11020 0.0015'' 2.5 度 MT-11030 0.002'' 3度 MT-11300 0.0025'' 3.5 度 MT-11130 0.0025'' 4度 MT-11040 0.003'' 4.5 度 MT-11275 0.0035'' 5度 MT-11090 0.0035'' 5.5 度 MT-11160 0.004'' 6度 MT-11050 0.0045'' 6.5 度 MT-11265 0.005'' 7度 MT-11465 0.005'' 7.5 度 MT-11280 0.055'' 8度 MT-11430 0.007'' 10 度

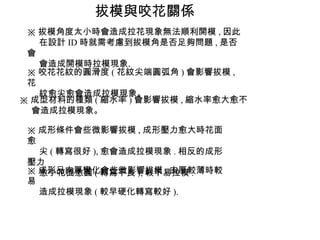

- 8. 拔模與咬花關係 ※ 拔模角度太小時會造成拉花現象無法順利開模 , 因此 在設計 ID 時就需考慮到拔模角是否足夠問題 , 是否 會 會造成開模時拉模現象。 ※ 咬花花紋的圓滑度 ( 花紋尖端圓弧角 ) 會影響拔模 , 花 紋愈尖愈會造成拉模現象。 ※ 成型材料的種類 ( 縮水率 ) 會影響拔模 , 縮水率愈大愈不 會造成拉模現象。 ※ 成形條件會些微影響拔模 , 成形壓力愈大時花面 愈 尖 ( 轉寫很好 ), 愈會造成拉模現象 . 相反的成形 壓力 ※ 成形品肉厚變化會些微影響拔模 , 肉厚較薄時較 愈小花面愈圓 ( 轉寫不良 ), 較不易拉模 . 易 造成拉模現象 ( 較早硬化轉寫較好 ).

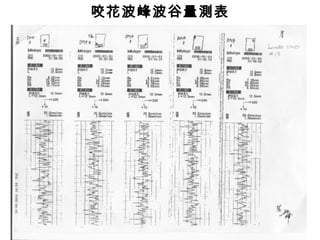

- 9. 咬花波峰波谷量测表

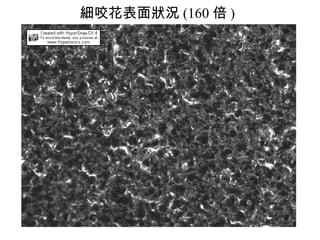

- 10. 細咬花表面狀況 (160 倍 )

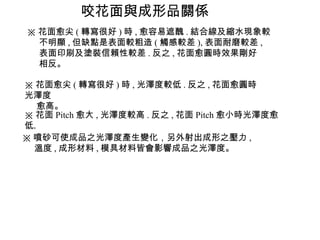

- 11. 咬花面與成形品關係 ※ 花面愈尖 ( 轉寫很好 ) 時 , 愈容易遮醜 . 結合線及縮水現象較 不明顯 , 但缺點是表面較粗造 ( 觸感較差 ), 表面耐磨較差 , 表面印刷及塗裝信賴性較差 . 反之 , 花面愈圓時效果剛好 相反。 ※ 花面愈尖 ( 轉寫很好 ) 時 , 光澤度較低 . 反之 , 花面愈圓時 光澤度 愈高。 ※ 花面 Pitch 愈大 , 光澤度較高 . 反之 , 花面 Pitch 愈小時光澤度愈 低。 ※ 噴砂可使成品之光澤度產生變化，另外射出成形之壓力 , 溫度 , 成形材料 , 模具材料皆會影響成品之光澤度。
