計算機概論(雙絞線、同轴电缆、光纤)報告者 張秀敏、吳忞蓁
0 likes1,184 views
本文探讨了不同类型的电缆，包括双绞线、同轴电缆和光纤。双绞线分为遮蔽式、无遮蔽式和屏蔽式，比较其优缺点及应用场景。同轴电缆具有良好的抗干扰性，但故障诊断困难，而光纤则具备高频宽和低损耗等优势，广泛应用于通信和图像传输。
計算機概論(雙絞線、同轴电缆、光纤)報告者 張秀敏、吳忞蓁
- 1. 報告 者： 實 輸 體 24 吳忞蓁 15 張秀敏 體 傳 媒

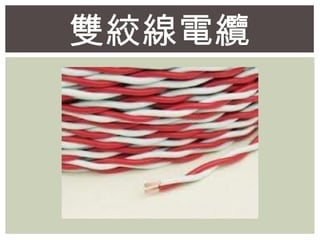

- 2. 双绞线电缆
- 3. 绞吧

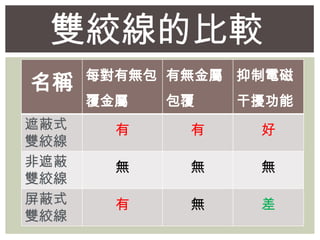

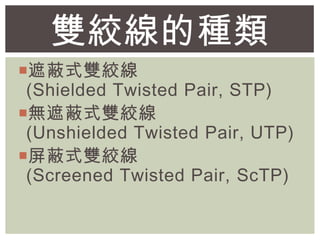

- 4. ?遮蔽式双绞线 (Shielded Twisted Pair, STP) ?無遮蔽式双绞线 (Unshielded Twisted Pair, UTP) ?屏蔽式双绞线 (Screened Twisted Pair, ScTP) 雙絞線的種類
- 5. 遮蔽式双绞线

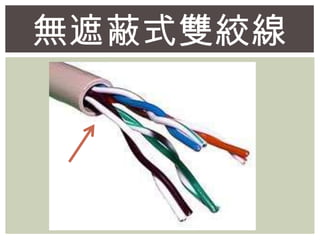

- 6. 無遮蔽式双绞线

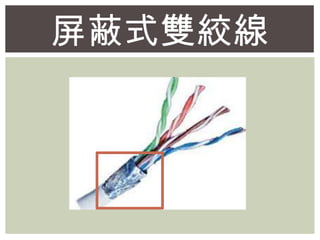

- 7. 屏蔽式双绞线
- 8. 名稱 每對有無包 覆金屬 有無金屬 包覆 抑制電磁 干擾功能 遮蔽式 雙絞線 有 有 好 非遮蔽 雙絞線 無 無 無 屏蔽式 雙絞線 有 無 差 雙絞線的比較

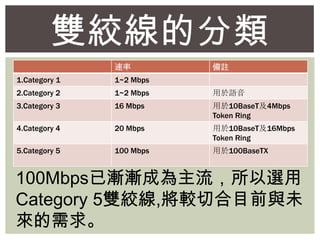

- 9. 雙絞線的分類 速率 備註 1.Category 1 1~2 Mbps 2.Category 2 1~2 Mbps 用於語音 3.Category 3 16 Mbps 用於10BaseT及4Mbps Token Ring 4.Category 4 20 Mbps 用於10BaseT及16Mbps Token Ring 5.Category 5 100 Mbps 用於100BaseTX 100Mbps已漸漸成為主流，所以選用 Category 5雙絞線,將較切合目前與未 來的需求。

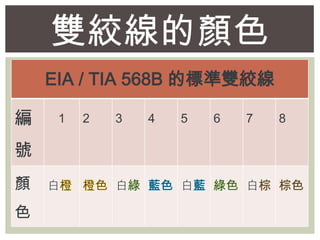

- 10. EIA / TIA 568B 的標準雙絞線 編 號 1 2 3 4 5 6 7 8 顏 色 雙絞線的顏色
- 11. 应用

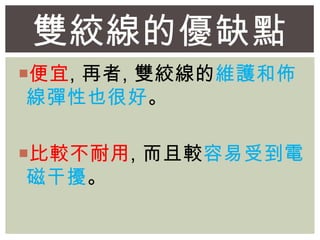

- 12. ?便宜, 再者, 雙絞線的維護和佈 線彈性也很好。 ?比較不耐用, 而且較容易受到電 磁干擾。 雙絞線的優缺點

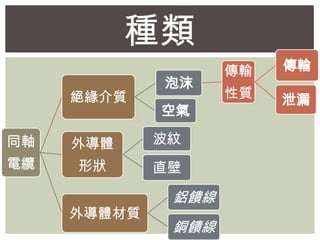

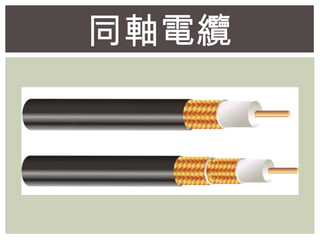

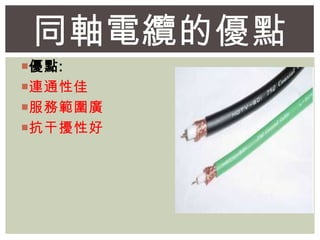

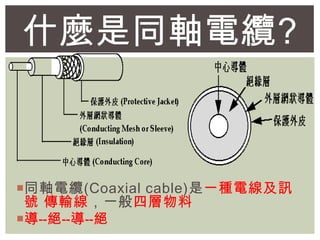

- 13. 同轴电缆

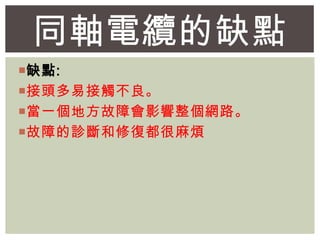

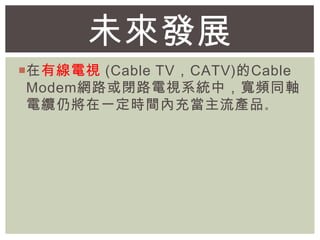

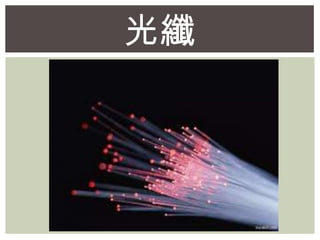

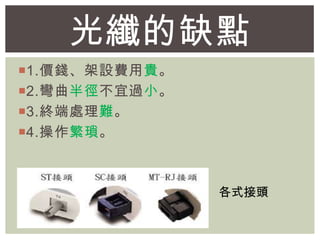

- 19. 光纤

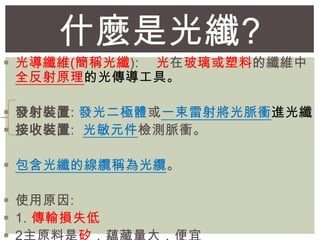

- 20. 什麼是光纤? ? 光導纖維(簡稱光纤): 光在玻璃或塑料的纖維中 全反射原理的光傳導工具。 ? 發射裝置: 發光二極體或一束雷射將光脈衝進光纤 ? 接收裝置: 光敏元件檢測脈衝。 ? 包含光纤的線纜稱為光纜。 ? 使用原因: ? 1. 傳輸損失低
- 21. 原理

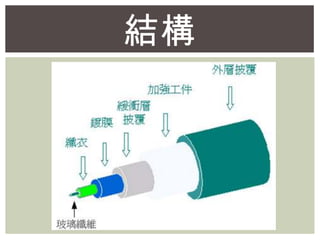

- 22. 结构

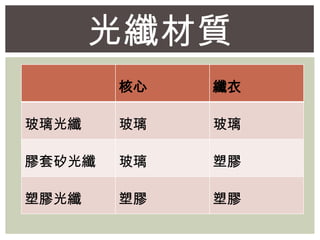

- 23. 光纤材質 核心 纖衣 玻璃光纤 玻璃 玻璃 膠套矽光纤 玻璃 塑膠 塑膠光纤 塑膠 塑膠

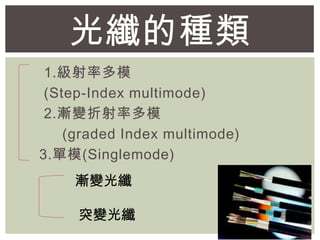

- 24. 光纤的種類 1.級射率多模 (Step-Index multimode) 2.漸變折射率多模 (graded Index multimode) 3.單模(Singlemode) 漸變光纤 突變光纤
