实体传输媒体
- 1. 实体传输媒体 410271012 工教一 林原楨 410071039 工教三 林耕民

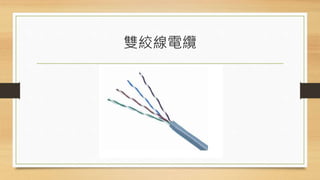

- 2. 双绞线电缆

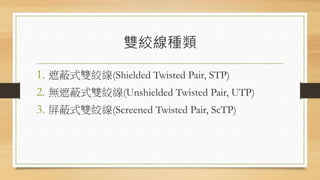

- 3. 雙絞線種類 1. 遮蔽式雙絞線(Shielded Twisted Pair, STP) 2. 無遮蔽式雙絞線(Unshielded Twisted Pair, UTP) 3. 屏蔽式雙絞線(Screened Twisted Pair, ScTP)
- 4. 双绞线的分类速率

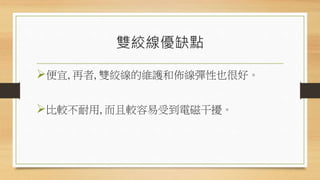

- 5. 雙絞線優缺點 ?便宜, 再者, 雙絞線的維護和佈線彈性也很好。 ?比較不耐用, 而且较容易受到电磁干扰。

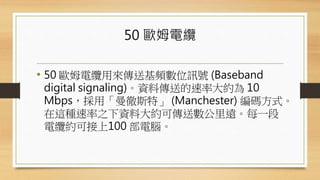

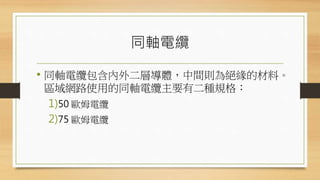

- 8. 50 欧姆电缆 ? 50 欧姆电缆用來傳送基頻數位訊號 (Baseband digital signaling)。資料傳送的速率大約為 10 Mbps，採用「曼徹斯特」 (Manchester) 編碼方式。 在這種速率之下資料大約可傳送數公里遠。每一段 電纜約可接上100 部電腦。

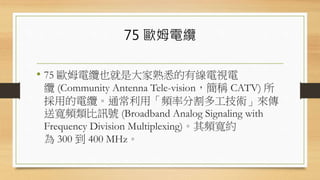

- 9. 75 欧姆电缆 ? 75 欧姆电缆也就是大家熟悉的有線電視電 纜 (Community Antenna Tele-vision，簡稱 CATV) 所 採用的電纜。通常利用「頻率分割多工技術」來傳 送寬頻類比訊號 (Broadband Analog Signaling with Frequency Division Multiplexing)。其頻寬約 為 300 到 400 MHz。

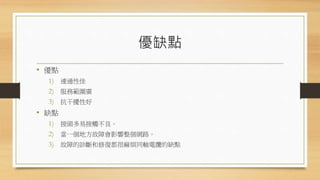

- 10. 優缺點 ? 優點 1) 連通性佳 2) 服務範圍廣 3) 抗干擾性好 ? 缺點 1) 接頭多易接觸不良。 2) 當一個地方故障會影響整個網路。 3) 故障的診斷和修復都很麻煩同軸電纜的缺點

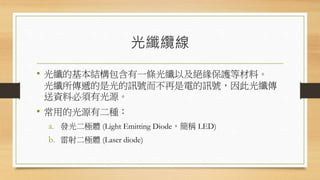

- 11. 光纖纜線 ? 光纖的基本結構包含有一條光纖以及絕緣保護等材料。 光纖所傳遞的是光的訊號而不再是電的訊號，因此光纖傳 送資料必須有光源。 ? 常用的光源有二種： a. 發光二極體 (Light Emitting Diode，簡稱 LED) b. 雷射二極體 (Laser diode)

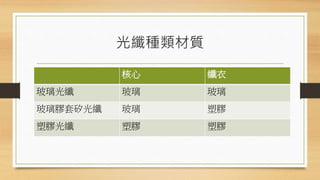

- 14. 光纖種類材質 核心 纖衣 玻璃光纖 玻璃 玻璃 玻璃膠套矽光纖 玻璃 塑膠 塑膠光纖 塑膠 塑膠

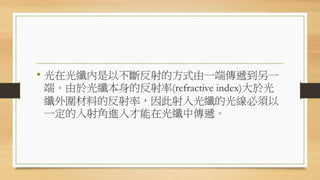

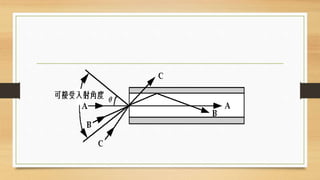

- 15. ? 光在光纖內是以不斷反射的方式由一端傳遞到另一 端。由於光纖本身的反射率(refractive index)大於光 纖外圍材料的反射率，因此射入光纖的光線必須以 一定的入射角進入才能在光纖中傳遞。

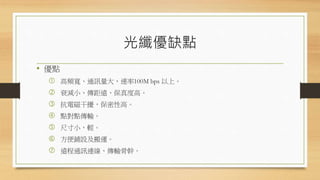

- 17. 光纖優缺點 ? 優點 ? 高頻寬、通訊量大，速率100M bps 以上。 ? 衰減小、傳距遠、保真度高。 ? 抗電磁干擾，保密性高。 ? 點對點傳輸。 ? 尺寸小，輕。 ? 方便鋪設及搬運。 ? 遠程通訊連線、傳輸骨幹。

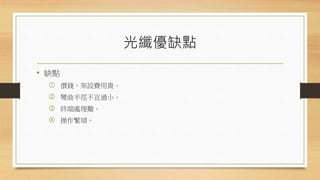

- 18. 光纖優缺點 ? 缺點 ? 價錢、架設費用貴。 ? 彎曲半徑不宜過小。 ? 終端處理難。 ? 操作繁瑣。
