จัดทำขึ้นเพื่อประกอบการเรียนวิชาการจัดการฐานข้อมูลทางการศึกษา (ECE207) คณะครุศาสตร์ มหาวิทยาลัยราชภัฏราชนครินทร์ โดยขอบเขตเนื้อหาของรายงานฉบับนี้เป็นการศึกษาเกี่ยวกับความต้องการพัฒนาระบบฐาȨ้อมูลการซื้อขายสินค้าྺองสหกรณ์ ซึ่งถือเป็นส่วนหนึ่งของการศึกษาทบทวนเรื่องของอีอาร์ไดอะแกรม และการทำȨร์มัลไลเซชัน
ระบบฐาȨ้อมูลการซื้อขายสินค้าྺองสหกรณ์

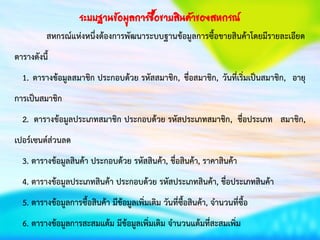

- 3. สหกรณ์แห่งหนึ่งต้องการพัฒนาระบบฐานข้อมูลการซื้อขายสินค้าโดยมีรายละเอียด ตารางดังนี้ 1. ตารางข้อมูลสมาชิก ประกอบด้วย รหัสสมาชิก, ชื่อสมาชิก, วันที่เริ่มเป็นสมาชิก, อายุ การเป็นสมาชิก 2. ตารางข้อมูลประเภทสมาชิก ประกอบด้วย รหัสประเภทสมาชิก, ชื่อประเภท สมาชิก, เปอร์เซนต์ส่วนลด 3. ตารางข้อมูลสินค้า ประกอบด้วย รหัสสินค้า, ชื่อสินค้า, ราคาสินค้า 4. ตารางข้อมูลประเภทสินค้า ประกอบด้วย รหัสประเภทสินค้า, ชื่อประเภทสินค้า 5. ตารางข้อมูลการซื้อสินค้า มีข้อมูลเพิ่มเติม วันที่ซื้อสินค้า, จาȨȨี่ซื้อ 6. ตารางข้อมูลการสะสมแต้ม มีข้อมูลเพิ่มเติม จานวนแต้มที่สะสมเพิ่ม ระบบฐาȨ้อมูลการซื้อขายสินค้าྺองสหกรณ์

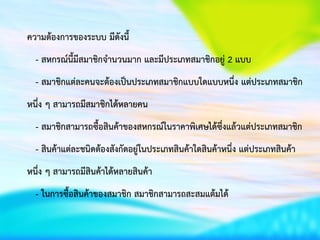

- 4. ความต้องการของระบบ มีดังนี้ - สหกรณ์นี้มีสมาชิกจานวนมาก และมีประเภทสมาชิกอยู่ 2 แบบ - สมาชิกแต่ละคนจะต้องเป็นประเภทสมาชิกแบบใดแบบหนึ่ง แต่ประเภทสมาชิก หนึ่ง ๆ สามารถมีสมาชิกได้หลายคน - สมาชิกสามารถซื้อสินค้าของสหกรณ์ในราคาพิเศษได้ซึ่งแล้วแต่ประเภทสมาชิก - สินค้าแต่ละชนิดต้องสังกัดอยู่ในประเภทสินค้าใดสินค้าหนึ่ง แต่ประเภทสินค้า หนึ่ง ๆ สามารถมีสินค้าได้หลายสินค้า - ในการซื้อสินค้าของสมาชิก สมาชิกสามารถสะสมแต้มได้

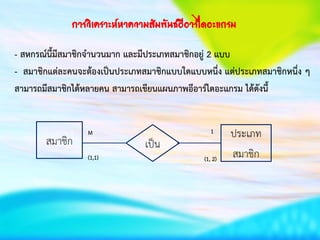

- 5. การวิเคราะห์หาความสัมพันธ์อีอาร์ไดอะแกรม - สหกรณ์นี้มีสมาชิกจานวนมาก และมีประเภทสมาชิกอยู่ 2 แบบ - สมาชิกแต่ละคนจะต้องเป็นประเภทสมาชิกแบบใดแบบหนึ่ง แต่ประเภทสมาชิกหนึ่ง ๆ สามารถมีสมาชิกได้หลายคน สามารถเขียนแผนภาพอีอาร์ไดอะแกรม ได้ดังนี้ สมาชิก เป็น ประเภท สมาชิก(1,1) (1, 2) 1M

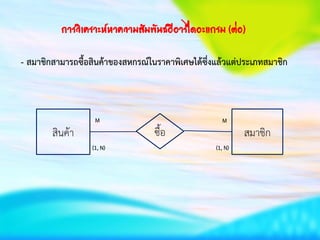

- 6. การวิเคราะห์หาความสัมพันธ์อีอาร์ไดอะแกรม (ต่อ) - สมาชิกสามารถซื้อสินค้าของสหกรณ์ในราคาพิเศษได้ซึ่งแล้วแต่ประเภทสมาชิก สินค้า ซื้อ สมาชิก (1, N) MM (1, N)

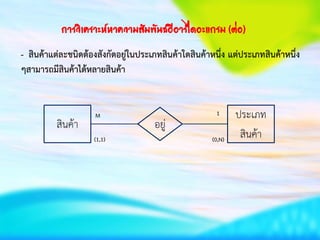

- 7. การวิเคราะห์หาความสัมพันธ์อีอาร์ไดอะแกรม (ต่อ) - สินค้าแต่ละชนิดต้องสังกัดอยู่ในประเภทสินค้าใดสินค้าหนึ่ง แต่ประเภทสินค้าหนึ่ง ๆสามารถมีสินค้าได้หลายสินค้า สินค้า อยู่ ประเภท สินค้า(0,N) 1 (1,1) M

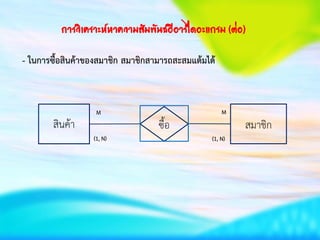

- 8. การวิเคราะห์หาความสัมพันธ์อีอาร์ไดอะแกรม (ต่อ) - ในการซื้อสินค้าของสมาชิก สมาชิกสามารถสะสมแต้มได้ สินค้า ซื้อ สมาชิก (1, N) MM (1, N)

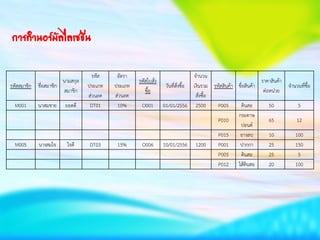

- 10. รหัสสมาชิก ชื่อสมาชิก นามสกุล สมาชิก รหัส ประเภท ส่วนลด อัตรา ประเภท ส่วนลด รหัสใบสั่ง ซื้อ วันที่สั่งซื้อ จานวน เงินรวม สั่งซื้อ รหัสสินค้า ชื่อสินค้า ราคาสินค้า ต่อหน่วย จาȨȨี่ซื้อ M001 นาสมชาย ยอดดี DT01 10% O001 01/01/2556 2500 P005 ดินสอ 50 5 P010 กระดาษ ปอนต์ 65 12 P015 ยางลบ 10 100 M005 นางสมใจ ใจดี DT03 15% O006 10/01/2556 1200 P001 ปากกา 25 150 P005 ดินสอ 25 5 P012 ไส้ดินสอ 20 100 การทาȨร์มัลไลเซชัน

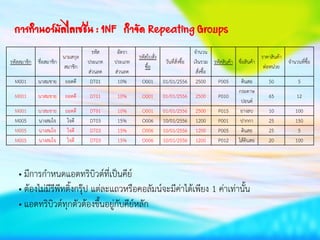

- 11. การทาȨร์มัลไลเซชัน : 1NF กาจัด Repeating Groups รหัสสมาชิก ชื่อสมาชิก นามสกุล สมาชิก รหัส ประเภท ส่วนลด อัตรา ประเภท ส่วนลด รหัสใบสั่ง ซื้อ วันที่สั่งซื้อ จานวน เงินรวม สั่งซื้อ รหัสสินค้า ชื่อสินค้า ราคาสินค้า ต่อหน่วย จาȨȨี่ซื้อ M001 นาสมชาย ยอดดี DT01 10% O001 01/01/2556 2500 P005 ดินสอ 50 5 M001 นาสมชาย ยอดดี DT01 10% O001 01/01/2556 2500 P010 กระดาษ ปอนต์ 65 12 M001 นาสมชาย ยอดดี DT01 10% O001 01/01/2556 2500 P015 ยางลบ 10 100 M005 นางสมใจ ใจดี DT03 15% O006 10/01/2556 1200 P001 ปากกา 25 150 M005 นางสมใจ ใจดี DT03 15% O006 10/01/2556 1200 P005 ดินสอ 25 5 M005 นางสมใจ ใจดี DT03 15% O006 10/01/2556 1200 P012 ไส้ดินสอ 20 100 • มีการกาหนดแอตทริบิวต์ที่เป็นคีย์ • ต้องไม่มีรีพีทติ้งกรุ๊ป แต่ละแถวหรือคอลัมน์จะมีค่าได้เพียง 1 ค่าเท่านั้น • แอตทริบิวต์ทุกตัวต้องขึ้นอยู่กับคีย์หลัก

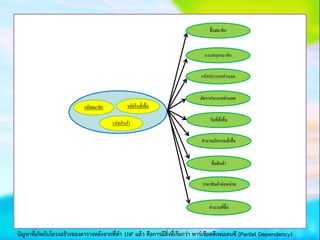

- 12. รหัสสมาชิก รหัสใบสั่งซื้อ ชื่อสมาชิก นามสกุลสมาชิก รหัสประเภทส่วนลด อัตราประเภทส่วนลด วันที่สั่งซื้อ รหัสสินค้า จานวนเงินรวมสั่งซื้อ ชื่อสินค้า ราคาสินค้าต่อหน่วย จาȨȨี่ซื้อ ปัญหาที่เกิดกับโครงสร้างของตารางหลังจากที่ทา 1NF แล้ว คือการมีสิ่งที่เรียกว่า พาร์เชียลดีเพนเดนซี (Partial Dependency)

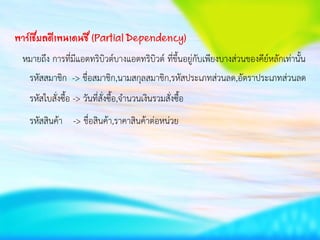

- 13. พาร์เชียลดีเพนเดนซี (Partial Dependency) หมายถึง การที่มีแอตทริบิวต์บางแอตทริบิวต์ ที่ขึ้นอยู่กับเพียงบางส่วนของคีย์หลักเท่านั้น รหัสสมาชิก -> ชื่อสมาชิก,นามสกุลสมาชิก,รหัสประเภทส่วนลด,อัตราประเภทส่วนลด รหัสใบสั่งซื้อ -> วันที่สั่งซื้อ,จานวนเงินรวมสั่งซื้อ รหัสสินค้า -> ชื่อสินค้า,ราคาสินค้าต่อหน่วย

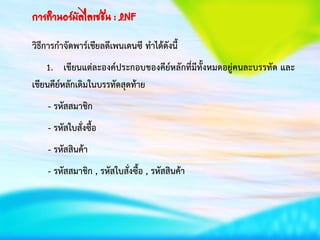

- 15. การทาȨร์มัลไลเซชัน : 2NF วิธีการกาจัดพาร์เชียลดีเพนเดนซี ทาได้ดังนี้ 1. เขียนแต่ละองค์ประกอบของคีย์หลักที่มีทั้งหมดอยู่คนละบรรทัด และ เขียนคีย์หลักเดิมในบรรทัดสุดท้าย - รหัสสมาชิก - รหัสใบสั่งซื้อ - รหัสสินค้า - รหัสสมาชิก , รหัสใบสั่งซื้อ , รหัสสินค้า

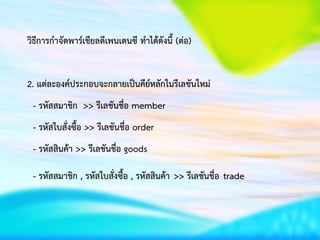

- 16. วิธีการกาจัดพาร์เชียลดีเพนเดนซี ทาได้ดังนี้ (ต่อ) 2. แต่ละองค์ประกอบจะกลายเป็นคีย์หลักในรีเลชันใหม่ - รหัสสมาชิก >> รีเลชันชื่อ member - รหัสใบสั่งซื้อ >> รีเลชันชื่อ order - รหัสสินค้า >> รีเลชันชื่อ goods - รหัสสมาชิก , รหัสใบสั่งซื้อ , รหัสสินค้า >> รีเลชันชื่อ trade

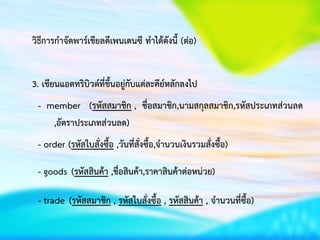

- 17. วิธีการกาจัดพาร์เชียลดีเพนเดนซี ทาได้ดังนี้ (ต่อ) 3. เขียนแอตทริบิวต์ที่ขึ้นอยู่กับแต่ละคีย์หลักลงไป - member (รหัสสมาชิก , ชื่อสมาชิก,นามสกุลสมาชิก,รหัสประเภทส่วนลด ,อัตราประเภทส่วนลด) - order (รหัสใบสั่งซื้อ ,วันที่สั่งซื้อ,จานวนเงินรวมสั่งซื้อ) - goods (รหัสสินค้า ,ชื่อสินค้า,ราคาสินค้าต่อหน่วย) - trade (รหัสสมาชิก , รหัสใบสั่งซื้อ , รหัสสินค้า , จาȨȨี่ซื้อ)

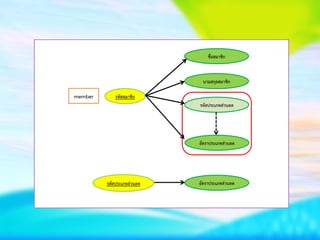

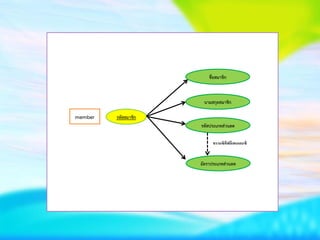

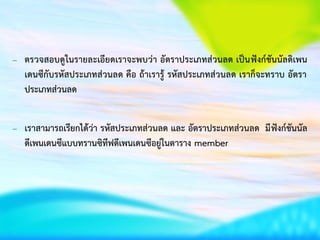

- 19. – ตรวจสอบดูในรายละเอียดเราจะพบว่า อัตราประเภทส่วนลด เป็นฟังก์ชันนัลดิเพน เดนซีกับรหัสประเภทส่วนลด คือ ถ้าเรารู้ รหัสประเภทส่วนลด เราก็จะทราบ อัตรา ประเภทส่วนลด – เราสามารถเรียกได้ว่า รหัสประเภทส่วนลด และ อัตราประเภทส่วนลด มีฟังก์ชันนัล ดีเพนเดนซีแบบทรานซิทีฟดีเพนเดนซีอยู่ในตาราง member

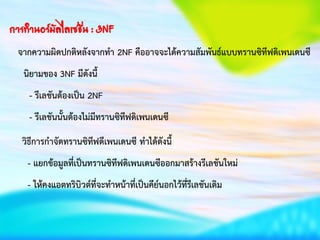

- 21. การทาȨร์มัลไลเซชัน : 3NF จากความผิดปกติหลังจากทา 2NF คืออาจจะได้ความสัมพันธ์แบบทรานซิทีฟดิเพนเดนซี นิยามของ 3NF มีดังนี้ - รีเลชันต้องเป็น 2NF - รีเลชันนั้นต้องไม่มีทรานซิทีฟดิเพนเดนซี วิธีการกาจัดทรานซิทีฟดีเพนเดนซี ทาได้ดังนี้ - แยกข้อมูลที่เป็นทรานซิทีฟดิเพนเดนซีออกมาสร้างรีเลชันใหม่ - ให้คงแอตทริบิวต์ที่จะทาหน้าที่เป็นคีย์นอกไว้ที่รีเลชันเดิม

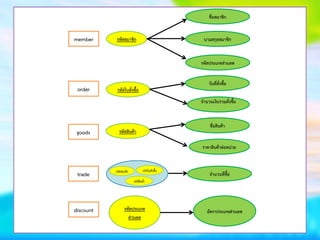

- 23. รหัสสมาชิก ชื่อสมาชิก นามสกุลสมาชิก รหัสประเภทส่วนลด member order รหัสใบสั่งซื้อ วันที่สั่งซื้อ จานวนเงินรวมสั่งซื้อ goods รหัสสินค้า ชื่อสินค้า ราคาสินค้าต่อหน่วย trade จาȨȨี่ซื้อ discount รหัสประเภท ส่วนลด อัตราประเภทส่วนลด
