云端搜影机使用手册

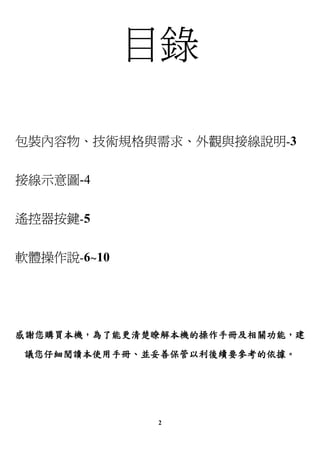

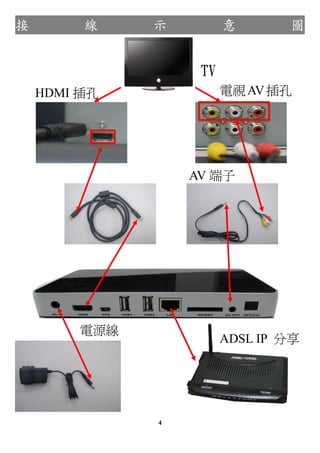

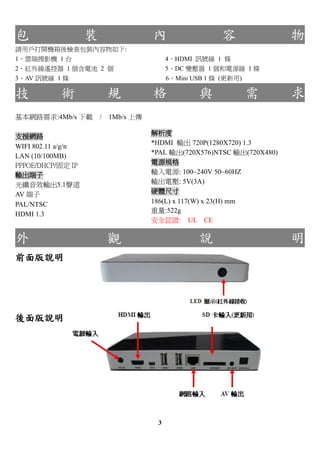

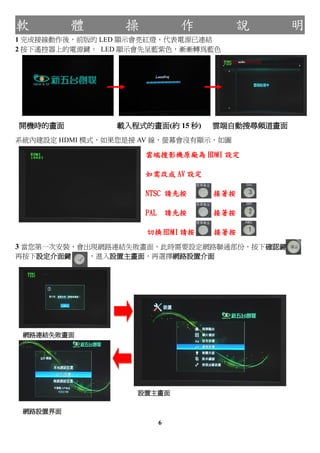

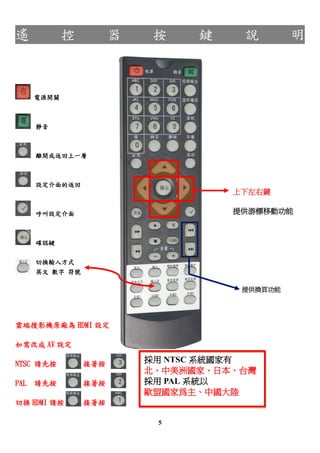

- 1. <br />雲 端 搜 影 機<br />使用說明書<br />目錄<br />包裝內容物、技術規格與需求、外觀與接線說明-3<br />接線示意圖-4<br />遙控器按鍵-5<br />軟體操作說-6~10<br />感謝您購買本機，為了能更清楚瞭解本機的操作手冊及相關功能，建議您仔細閱讀本使用手冊、並妥善保管以利後續要參考的依據。<br />包裝內容物<br />請用戶打開機箱後檢查包裝內容物如下:<br />1、雲端搜影機 1台 4、HDMI 訊號線 1 條<br />2、紅外線遙控器 1個含電池 2 個 5、DC變壓器 1個和電源線 1條<br />3、AV訊號線 1條 6、Mini USB 1條 (更新用)<br />技術規格與需求<br />基本網路需求:4Mb/s下載 / 1Mb/s上傳<br />解析度*HDMI 輸出720P(1280X720) 1.3*PAL輸出(720X576)NTSC輸出(720X480)電源規格輸入電源: 100~240V 50~60HZ輸出電壓: 5V(3A) 硬體尺寸 186(L) x 117(W) x 23(H) mm重量:522g安全認證: UL CE<br />支援網路<br />WIFI 802.11 a/g/n<br />LAN (10/100MB)<br />PPPOE/DHCP/固定IP<br />輸出端子<br />光纖音效輸出5.1聲道 <br />AV端子<br />PAL/NTSC<br />HDMI 1.3<br />外觀說明<br />前面版說明<br />後面版說明<br />接線示意圖<br />HDMI線TV<br />HDMI插孔電源線ADSL IP 分享器AV端子線電視AV插孔<br />遙控器按鍵說明<br /> 電源開關<br /> <br />靜音<br /> <br />離開或返回上一層 <br /> <br />上下左右鍵提供游標移動功能設定介面的返回<br /> <br />呼叫設定介面<br /> <br />確認鍵<br />切換輸入方式 <br />英文 數字 符號<br />提供換頁功能<br />雲端搜影機原廠為HDMI設定<br />採用NTSC系統國家有北、中美洲國家、日本、台灣採用PAL系統以歐盟國家為主、中國大陸如需改成AV設定<br />NTSC 請先按 接著按<br />PAL 請先按 接著按<br />切換HDMI請按 接著按 <br />軟體操作說明<br />1完成接線動作後，前版的LED顯示會亮紅燈，代表電源已連結<br />2按下遙控器上的電源鍵， LED顯示會先呈藍紫色，漸漸轉為藍色<br />開機時的畫面 載入程式的畫面(約15秒) 雲端自動搜尋頻道畫面<br />系統內建設定HDMI模式，如果您是接AV線，螢幕會沒有顯示，如圖<br />雲端搜影機原廠為HDMI設定<br />如需改成AV設定<br />NTSC 請先按 接著按<br />PAL 請先按 接著按<br />切換HDMI請按 接著按<br />3當您第一次安裝，會出現網路連結失敗畫面，此時需要設定網路聯通部份，按下確認鍵 再按下設定介面鍵 ，進入設置主畫面，再選擇網路設置介面<br />設置主畫面網路設置界面網路連結失敗畫面本地網路設定 ASDL 設定<br />有IP分享器的使用者，請選擇自動獲取IP地址 在用戶名輸入 電信公司給予的 帳號 密碼<br />對於有需要設定固定IP的使用者，選擇手動輸入 請勾選記住用戶名和密碼 開機自動連接<br />IP地址輸入電信公司所給的固定IP依序輸入即可 再按連接即可<br />無線網路設定<br />請使用者選擇 搜索的網路名 <br />找到無線基地台的訊號 (每個用戶會搜索到無限網路名稱不同因設定的機器而異) <br />找到請按下 確認鍵<br />有搜索到需要密碼的無線基地台<br />需要輸入無線網路密碼，在遙控器上的 <br />輸入法按鈕可以切換 英文 數字 符號 <br />輸入完成按下確認鍵即可<br />沒有加密的不需要輸入密碼 <br />輸入法操作說明<br />按下遙控器上的 輸入法鍵，可切換數字、符號、英文<br />數字模式，鍵入鍵盤上數字即可<br />輸入錯誤請按刪除鍵 退回<br />123456789<br />符號模式，常用符號為@和 . <br />在符號模式按數字鍵7三下即為 @ 按數字鍵8一下即為 . <br />123456789<br />@ .<br />英文模式，常用為小寫，按下鍵盤想輸入的英文直到變成小寫即可<br />例如:小寫a需按數字鍵1四次<br />Aa4網路設置完畢後，請按 ，回到空白頁面按一次確認鍵即可回到節目選擇介面<br />5節目選單畫面 <br />請先按遙控器 出現黃色邊框，選擇要收看節目，按下遙控器上 <br />若要選擇其它頻道，請先按 在選擇想看的節目按下 <br />節目選單畫面<br />讀取畫面(等待10~30秒)<br />開始收看電視其它功能操作<br />影像設定方式 語言設定畫面<br />選擇需要輸出影像介面 修改後需要重新啟動 請選擇所需要的語系，畫面如下<br />畫面如下<br />軟體升級<br />目前只有開放SD卡升級 <br />請將到www.new5tv.com 網站上的韌體更新下載新的版本 <br />到SD卡中插入到搜影機上SD卡插槽 作升級動作<br /> <br />13版本編號畫面<br /> 選擇版本編號 確認後可以看到現有版本<br />
