Struktur Algoritma
2 likes24,103 views
Struktur dasar algoritma terdiri atas struktur sekuensial (runtunan instruksi), struktur seleksi (pemilihan salah satu aksi), dan struktur repetisi (pengulangan instruksi). Ketiga struktur tersebut merupakan komponen penting dalam membangun logika penyelesaian masalah dalam algoritma.
Struktur Algoritma
- 1. STRUKTUR DASAR ALGORITMA 1. Struktur Sekuensial (Runtunan) 2. Struktur Seleksi (Pemilihan) 3. Struktur Repetition(Pengulangan)

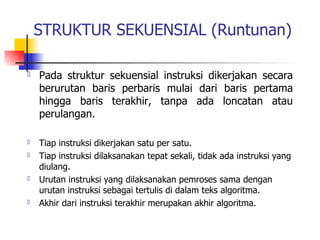

- 2. STRUKTUR SEKUENSIAL (Runtunan) Pada struktur sekuensial instruksi dikerjakan secara berurutan baris perbaris mulai dari baris pertama hingga baris terakhir, tanpa ada loncatan atau perulangan. Tiap instruksi dikerjakan satu per satu. Tiap instruksi dilaksanakan tepat sekali, tidak ada instruksi yang diulang. Urutan instruksi yang dilaksanakan pemroses sama dengan urutan instruksi sebagai tertulis di dalam teks algoritma. Akhir dari instruksi terakhir merupakan akhir algoritma.

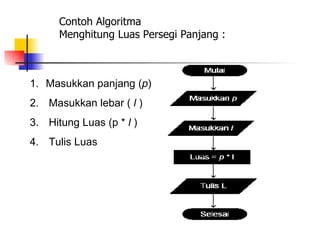

- 3. Contoh Algoritma Menghitung Luas Persegi Panjang : 1. Masukkan panjang (p) 2. Masukkan lebar ( l ) 3. Hitung Luas (p * l ) 4. Tulis Luas

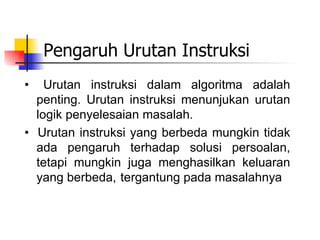

- 4. Pengaruh Urutan Instruksi Urutan instruksi dalam algoritma adalah penting. Urutan instruksi menunjukan urutan logik penyelesaian masalah. Urutan instruksi yang berbeda mungkin tidak ada pengaruh terhadap solusi persoalan, tetapi mungkin juga menghasilkan keluaran yang berbeda, tergantung pada masalahnya

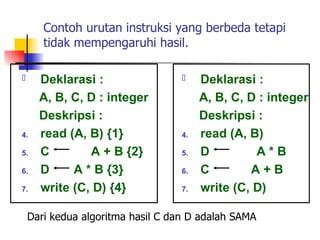

- 5. Contoh urutan instruksi yang berbeda tetapi tidak mempengaruhi hasil. Deklarasi : Deklarasi : A, B, C, D : integer A, B, C, D : integer Deskripsi : Deskripsi : 4. read (A, B) {1} 4. read (A, B) 5. C A + B {2} 5. D A*B 6. D A * B {3} 6. C A+B 7. write (C, D) {4} 7. write (C, D) Dari kedua algoritma hasil C dan D adalah SAMA

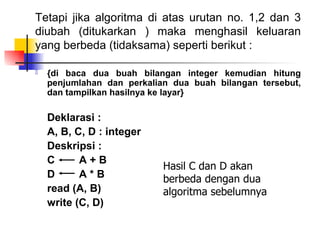

- 6. Tetapi jika algoritma di atas urutan no. 1,2 dan 3 diubah (ditukarkan ) maka menghasil keluaran yang berbeda (tidaksama) seperti berikut : {di baca dua buah bilangan integer kemudian hitung penjumlahan dan perkalian dua buah bilangan tersebut, dan tampilkan hasilnya ke layar} Deklarasi : A, B, C, D : integer Deskripsi : C A+B Hasil C dan D akan D A*B berbeda dengan dua read (A, B) algoritma sebelumnya write (C, D)

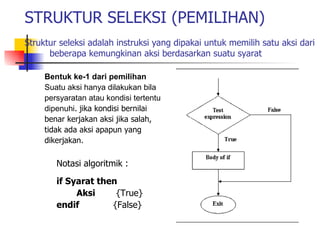

- 7. STRUKTUR SELEKSI (PEMILIHAN) Struktur seleksi adalah instruksi yang dipakai untuk memilih satu aksi dari beberapa kemungkinan aksi berdasarkan suatu syarat Bentuk ke-1 dari pemilihan Suatu aksi hanya dilakukan bila persyaratan atau kondisi tertentu dipenuhi. jika kondisi bernilai benar kerjakan aksi jika salah, tidak ada aksi apapun yang dikerjakan. Notasi algoritmik : if Syarat then Aksi {True} endif {False}

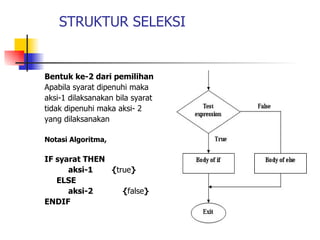

- 8. STRUKTUR SELEKSI Bentuk ke-2 dari pemilihan Apabila syarat dipenuhi maka aksi-1 dilaksanakan bila syarat tidak dipenuhi maka aksi- 2 yang dilaksanakan Notasi Algoritma, IF syarat THEN aksi-1 {true} ELSE aksi-2 {false} ENDIF

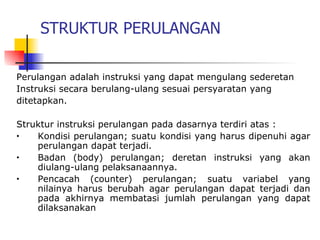

- 9. STRUKTUR PERULANGAN Perulangan adalah instruksi yang dapat mengulang sederetan Instruksi secara berulang-ulang sesuai persyaratan yang ditetapkan. Struktur instruksi perulangan pada dasarnya terdiri atas : Kondisi perulangan; suatu kondisi yang harus dipenuhi agar perulangan dapat terjadi. Badan (body) perulangan; deretan instruksi yang akan diulang-ulang pelaksanaannya. Pencacah (counter) perulangan; suatu variabel yang nilainya harus berubah agar perulangan dapat terjadi dan pada akhirnya membatasi jumlah perulangan yang dapat dilaksanakan

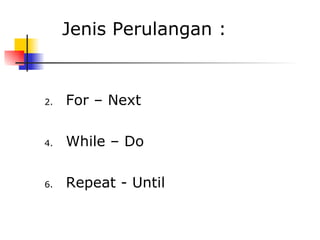

- 10. Jenis Perulangan : 2. For Next 4. While Do 6. Repeat - Until

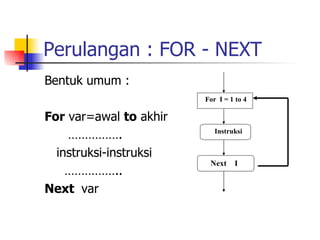

- 11. Perulangan : FOR - NEXT Bentuk umum : For I = 1 to 4 For var=awal to akhir . Instruksi instruksi-instruksi Next I .. Next var

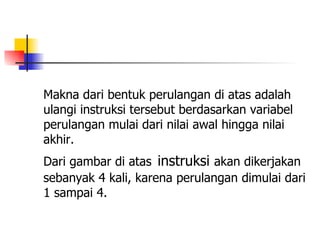

- 12. Makna dari bentuk perulangan di atas adalah ulangi instruksi tersebut berdasarkan variabel perulangan mulai dari nilai awal hingga nilai akhir. Dari gambar di atas instruksi akan dikerjakan sebanyak 4 kali, karena perulangan dimulai dari 1 sampai 4.
- 13. Perulangan : While - Do Bentuk umum : While {kondisi} do .. instruksi-instruksi .. Endwhile

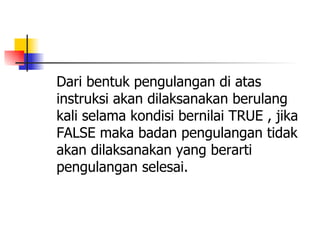

- 14. Dari bentuk pengulangan di atas instruksi akan dilaksanakan berulang kali selama kondisi bernilai TRUE , jika FALSE maka badan pengulangan tidak akan dilaksanakan yang berarti pengulangan selesai.

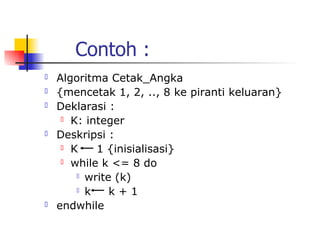

- 15. Contoh : Algoritma Cetak_Angka {mencetak 1, 2, .., 8 ke piranti keluaran} Deklarasi : K: integer Deskripsi : K 1 {inisialisasi} while k <= 8 do write (k) k k+1 endwhile

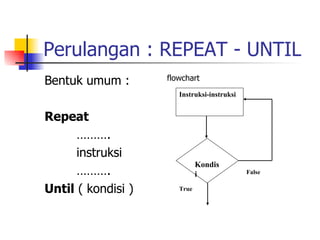

- 16. Perulangan : REPEAT - UNTIL Bentuk umum : flowchart Instruksi-instruksi Repeat . instruksi Kondis . i False Until ( kondisi ) True

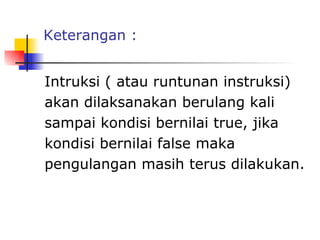

- 17. Keterangan : Intruksi ( atau runtunan instruksi) akan dilaksanakan berulang kali sampai kondisi bernilai true, jika kondisi bernilai false maka pengulangan masih terus dilakukan. 油

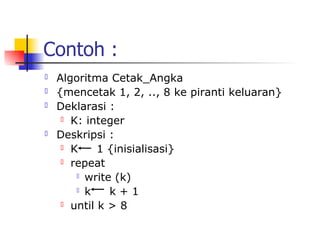

- 18. Contoh : Algoritma Cetak_Angka {mencetak 1, 2, .., 8 ke piranti keluaran} Deklarasi : K: integer Deskripsi : K 1 {inisialisasi} repeat write (k) k k+1 until k > 8
