DNS
(T-Mobile)
Dinko Korunić, InfoMAR
v1.0, veljača 2009.

DNS (T-Mobile) - str. 2

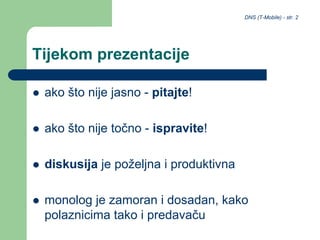

Tijekom prezentacije
 ako što nije jasno - pitajte!
 ako što nije točno - ispravite!
 diskusija je poželjna i produktivna
 monolog je zamoran i dosadan, kako
polaznicima tako i predavaču

Sadržaj
1. uvod, hijerarhija, komunikacija, klijent
2. oznake, domene, rezolucija, zone, upiti
3. reverzna rezolucija, paket, zaglavlja, polja
4. rr, osnovni zapisi, točke

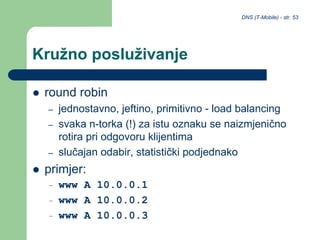

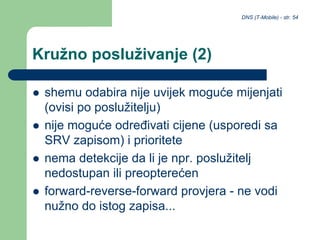

5. kružno posluživanje, dodatni zapisi

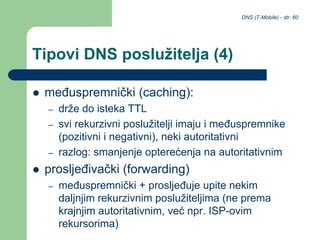

6. tipovi poslužitelja, praksa, prijenos zone

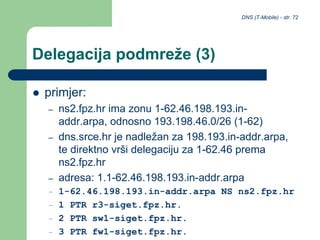

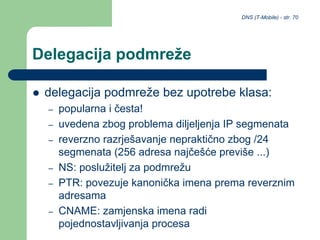

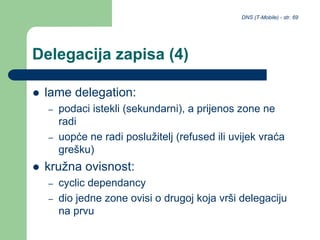

7. delegacija, delegacija podmreže
8. dinamički dns, alati, sigurnost, analizatori

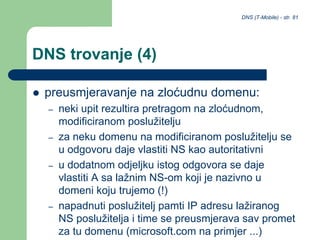

9. trovanje, zagađenje, istraživanje, kraj

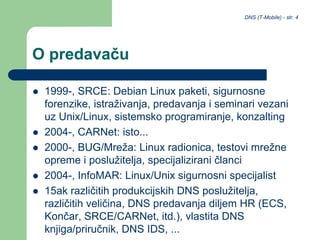

O predavaču
 1999-, SRCE: Debian Linux paketi, sigurnosne
forenzike, istraživanja, predavanja i seminari vezani
uz Unix/Linux, sistemsko programiranje, konzalting
 2004-, CARNet: isto...
 2000-, BUG/Mreža: Linux radionica, testovi mrežne
opreme i poslužitelja, specijalizirani članci
 2004-, InfoMAR: Linux/Unix sigurnosni specijalist
 15ak različitih produkcijskih DNS poslužitelja,
različitih veličina, DNS predavanja diljem HR (ECS,
Končar, SRCE/CARNet, itd.), vlastita DNS
knjiga/priručnik, DNS IDS, ...

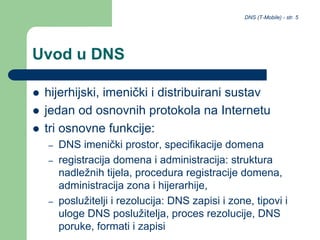

Uvod u DNS
 hijerhijski, imenički i distribuirani sustav
 jedan od osnovnih protokola na Internetu
 tri osnovne funkcije:
– DNS imenički prostor, specifikacije domena
– registracija domena i administracija: struktura
nadležnih tijela, procedura registracije domena,
administracija zona i hijerarhije,
– poslužitelji i rezolucija: DNS zapisi i zone, tipovi i
uloge DNS poslužitelja, proces rezolucije, DNS
poruke, formati i zapisi

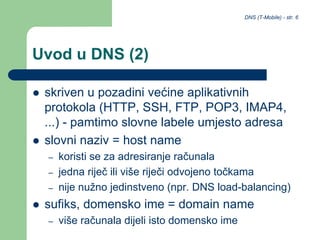

Uvod u DNS (2)
 skriven u pozadini većine aplikativnih
protokola (HTTP, SSH, FTP, POP3, IMAP4,
...) - pamtimo slovne labele umjesto adresa
 slovni naziv = host name
– koristi se za adresiranje računala
– jedna riječ ili više riječi odvojeno točkama
– nije nužno jedinstveno (npr. DNS load-balancing)
 sufiks, domensko ime = domain name
– više računala dijeli isto domensko ime

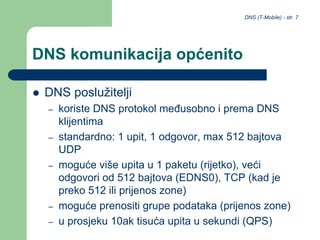

DNS komunikacija općenito
 DNS poslužitelji
– koriste DNS protokol međusobno i prema DNS
klijentima
– standardno: 1 upit, 1 odgovor, max 512 bajtova
UDP
– moguće više upita u 1 paketu (rijetko), veći
odgovori od 512 bajtova (EDNS0), TCP (kad je
preko 512 ili prijenos zone)
– moguće prenositi grupe podataka (prijenos zone)
– u prosjeku 10ak tisuća upita u sekundi (QPS)

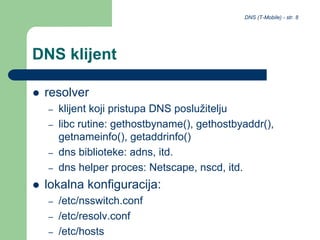

DNS klijent
 resolver
– klijent koji pristupa DNS poslužitelju
– libc rutine: gethostbyname(), gethostbyaddr(),
getnameinfo(), getaddrinfo()
– dns biblioteke: adns, itd.
– dns helper proces: Netscape, nscd, itd.
 lokalna konfiguracija:
– /etc/nsswitch.conf
– /etc/resolv.conf
– /etc/hosts

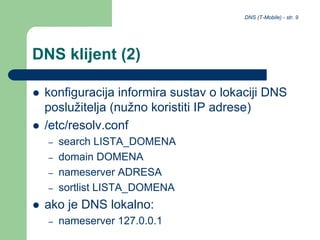

DNS klijent (2)
 konfiguracija informira sustav o lokaciji DNS
poslužitelja (nužno koristiti IP adrese)
 /etc/resolv.conf
– search LISTA_DOMENA
– domain DOMENA
– nameserver ADRESA
– sortlist LISTA_DOMENA
 ako je DNS lokalno:
– nameserver 127.0.0.1

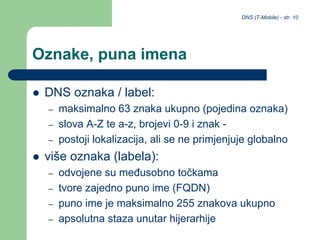

Oznake, puna imena
 DNS oznaka / label:
– maksimalno 63 znaka ukupno (pojedina oznaka)
– slova A-Z te a-z, brojevi 0-9 i znak -
– postoji lokalizacija, ali se ne primjenjuje globalno
 više oznaka (labela):
– odvojene su međusobno točkama
– tvore zajedno puno ime (FQDN)
– puno ime je maksimalno 255 znakova ukupno
– apsolutna staza unutar hijerarhije

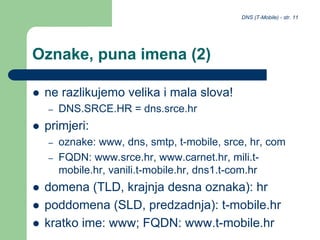

Oznake, puna imena (2)
 ne razlikujemo velika i mala slova!
– DNS.SRCE.HR = dns.srce.hr
 primjeri:
– oznake: www, dns, smtp, t-mobile, srce, hr, com
– FQDN: www.srce.hr, www.carnet.hr, mili.t-
mobile.hr, vanili.t-mobile.hr, dns1.t-com.hr
 domena (TLD, krajnja desna oznaka): hr
 poddomena (SLD, predzadnja): t-mobile.hr
 kratko ime: www; FQDN: www.t-mobile.hr

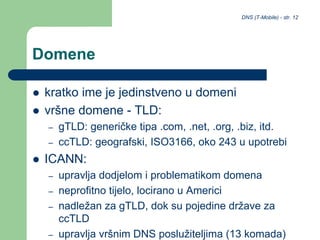

Domene
 kratko ime je jedinstveno u domeni
 vršne domene - TLD:
– gTLD: generičke tipa .com, .net, .org, .biz, itd.
– ccTLD: geografski, ISO3166, oko 243 u upotrebi
 ICANN:
– upravlja dodjelom i problematikom domena
– neprofitno tijelo, locirano u Americi
– nadležan za gTLD, dok su pojedine države za
ccTLD
– upravlja vršnim DNS poslužiteljima (13 komada)

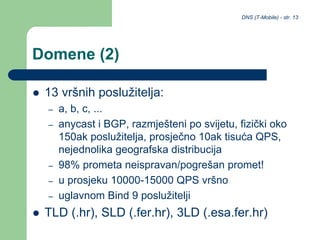

Domene (2)
 13 vršnih poslužitelja:
– a, b, c, ...
– anycast i BGP, razmješteni po svijetu, fizički oko
150ak poslužitelja, prosječno 10ak tisuća QPS,
nejednolika geografska distribucija
– 98% prometa neispravan/pogrešan promet!
– u prosjeku 10000-15000 QPS vršno
– uglavnom Bind 9 poslužitelji
 TLD (.hr), SLD (.fer.hr), 3LD (.esa.fer.hr)

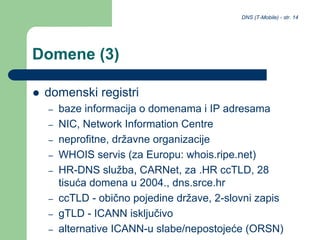

Domene (3)
 domenski registri
– baze informacija o domenama i IP adresama
– NIC, Network Information Centre
– neprofitne, državne organizacije
– WHOIS servis (za Europu: whois.ripe.net)
– HR-DNS služba, CARNet, za .HR ccTLD, 28
tisuća domena u 2004., dns.srce.hr
– ccTLD - obično pojedine države, 2-slovni zapis
– gTLD - ICANN isključivo
– alternative ICANN-u slabe/nepostojeće (ORSN)

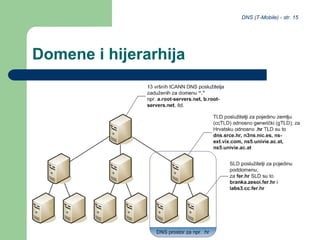

Domene i hijerarhija

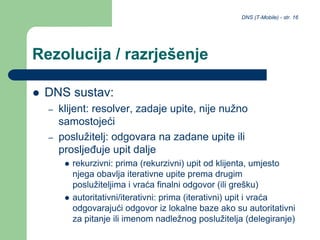

Rezolucija / razrješenje
 DNS sustav:
– klijent: resolver, zadaje upite, nije nužno
samostojeći
– poslužitelj: odgovara na zadane upite ili
prosljeđuje upit dalje
 rekurzivni: prima (rekurzivni) upit od klijenta, umjesto
njega obavlja iterativne upite prema drugim
poslužiteljima i vraća finalni odgovor (ili grešku)
 autoritativni/iterativni: prima (iterativni) upit i vraća
odgovarajući odgovor iz lokalne baze ako su autoritativni
za pitanje ili imenom nadležnog poslužitelja (delegiranje)

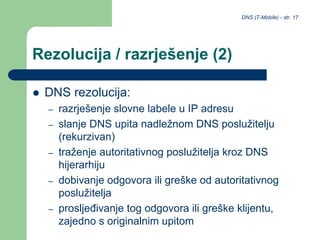

Rezolucija / razrješenje (2)
 DNS rezolucija:
– razrješenje slovne labele u IP adresu
– slanje DNS upita nadležnom DNS poslužitelju
(rekurzivan)
– traženje autoritativnog poslužitelja kroz DNS
hijerarhiju
– dobivanje odgovora ili greške od autoritativnog
poslužitelja
– prosljeđivanje tog odgovora ili greške klijentu,
zajedno s originalnim upitom

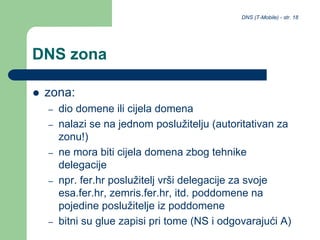

DNS zona
 zona:
– dio domene ili cijela domena
– nalazi se na jednom poslužitelju (autoritativan za
zonu!)
– ne mora biti cijela domena zbog tehnike
delegacije
– npr. fer.hr poslužitelj vrši delegacije za svoje
esa.fer.hr, zemris.fer.hr, itd. poddomene na
pojedine poslužitelje iz poddomene
– bitni su glue zapisi pri tome (NS i odgovarajući A)

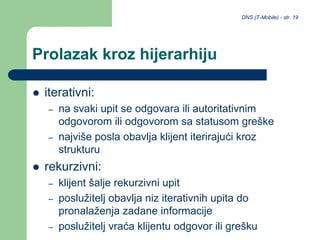

Prolazak kroz hijerarhiju
 iterativni:
– na svaki upit se odgovara ili autoritativnim
odgovorom ili odgovorom sa statusom greške
– najviše posla obavlja klijent iterirajući kroz
strukturu
 rekurzivni:
– klijent šalje rekurzivni upit
– poslužitelj obavlja niz iterativnih upita do
pronalaženja zadane informacije
– poslužitelj vraća klijentu odgovor ili grešku

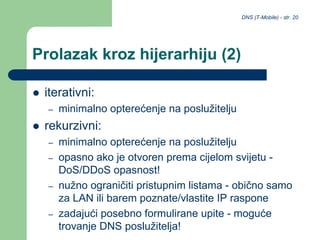

Prolazak kroz hijerarhiju (2)
 iterativni:
– minimalno opterećenje na poslužitelju
 rekurzivni:
– minimalno opterećenje na poslužitelju
– opasno ako je otvoren prema cijelom svijetu -
DoS/DDoS opasnost!
– nužno ograničiti pristupnim listama - obično samo
za LAN ili barem poznate/vlastite IP raspone
– zadajući posebno formulirane upite - moguće
trovanje DNS poslužitelja!

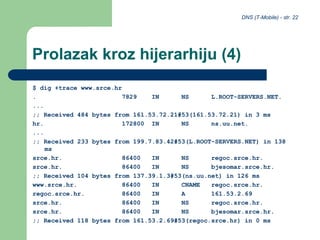

$ dig +trace www.srce.hr
. 7829 IN NS L.ROOT-SERVERS.NET.
...
;; Received 484 bytes from 161.53.72.21#53(161.53.72.21) in 3 ms
hr. 172800 IN NS ns.uu.net.
...
;; Received 233 bytes from 199.7.83.42#53(L.ROOT-SERVERS.NET) in 138
ms
srce.hr. 86400 IN NS regoc.srce.hr.
srce.hr. 86400 IN NS bjesomar.srce.hr.
;; Received 104 bytes from 137.39.1.3#53(ns.uu.net) in 126 ms
www.srce.hr. 86400 IN CNAME regoc.srce.hr.
regoc.srce.hr. 86400 IN A 161.53.2.69
srce.hr. 86400 IN NS regoc.srce.hr.
srce.hr. 86400 IN NS bjesomar.srce.hr.
;; Received 118 bytes from 161.53.2.69#53(regoc.srce.hr) in 0 ms

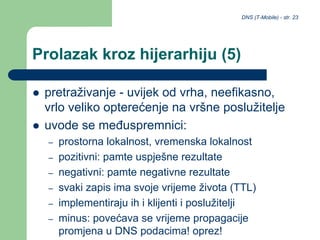

 pretraživanje - uvijek od vrha, neefikasno,
vrlo veliko opterećenje na vršne poslužitelje
 uvode se međuspremnici:
– prostorna lokalnost, vremenska lokalnost
– pozitivni: pamte uspješne rezultate
– negativni: pamte negativne rezultate
– svaki zapis ima svoje vrijeme života (TTL)
– implementiraju ih i klijenti i poslužitelji
– minus: povećava se vrijeme propagacije
promjena u DNS podacima! oprez!

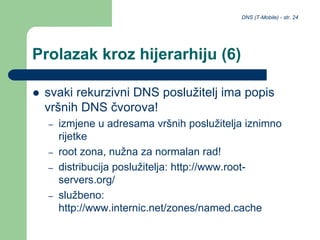

 svaki rekurzivni DNS poslužitelj ima popis
vršnih DNS čvorova!
– izmjene u adresama vršnih poslužitelja iznimno
rijetke
– root zona, nužna za normalan rad!
– distribucija poslužitelja: http://www.root-
servers.org/
– službeno:
http://www.internic.net/zones/named.cache

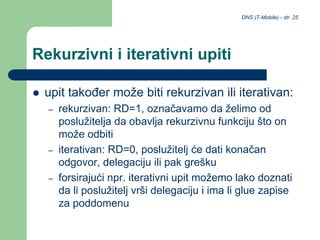

Rekurzivni i iterativni upiti
 upit također može biti rekurzivan ili iterativan:
– rekurzivan: RD=1, označavamo da želimo od
poslužitelja da obavlja rekurzivnu funkciju što on
može odbiti
– iterativan: RD=0, poslužitelj će dati konačan
odgovor, delegaciju ili pak grešku
– forsirajući npr. iterativni upit možemo lako doznati
da li poslužitelj vrši delegaciju i ima li glue zapise
za poddomenu

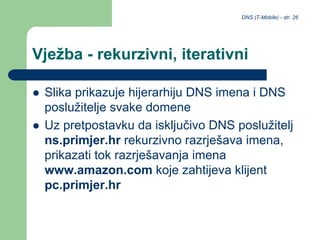

Vježba - rekurzivni, iterativni
 Slika prikazuje hijerarhiju DNS imena i DNS
poslužitelje svake domene
 Uz pretpostavku da isključivo DNS poslužitelj
ns.primjer.hr rekurzivno razrješava imena,
prikazati tok razrješavanja imena
www.amazon.com koje zahtijeva klijent
pc.primjer.hr

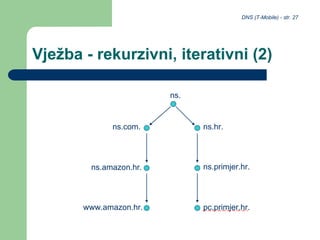

Vježba - rekurzivni, iterativni (2)
ns.
ns.com. ns.hr.
ns.primjer.hr.ns.amazon.hr.
www.amazon.hr. pc.primjer.hr.

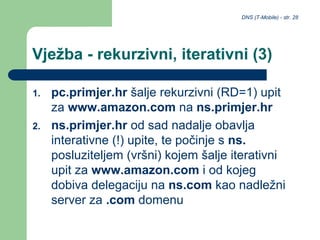

1. pc.primjer.hr šalje rekurzivni (RD=1) upit
za www.amazon.com na ns.primjer.hr
2. ns.primjer.hr od sad nadalje obavlja
interativne (!) upite, te počinje s ns.
posluziteljem (vršni) kojem šalje iterativni
upit za www.amazon.com i od kojeg
dobiva delegaciju na ns.com kao nadležni
server za .com domenu

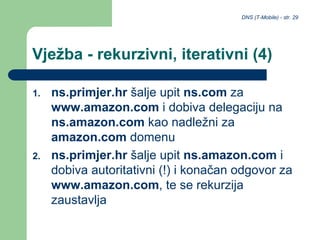

1. ns.primjer.hr šalje upit ns.com za
www.amazon.com i dobiva delegaciju na
ns.amazon.com kao nadležni za
amazon.com domenu
2. ns.primjer.hr šalje upit ns.amazon.com i
dobiva autoritativni (!) i konačan odgovor za
www.amazon.com, te se rekurzija
zaustavlja

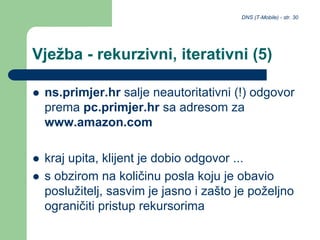

 ns.primjer.hr salje neautoritativni (!) odgovor
prema pc.primjer.hr sa adresom za
www.amazon.com
 kraj upita, klijent je dobio odgovor ...
 s obzirom na količinu posla koju je obavio
poslužitelj, sasvim je jasno i zašto je poželjno
ograničiti pristup rekursorima

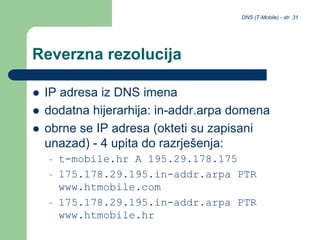

Reverzna rezolucija
 IP adresa iz DNS imena
 dodatna hijerarhija: in-addr.arpa domena
 obrne se IP adresa (okteti su zapisani
unazad) - 4 upita do razrješenja:
– t-mobile.hr A 195.29.178.175
– 175.178.29.195.in-addr.arpa PTR
www.htmobile.com
– 175.178.29.195.in-addr.arpa PTR
www.htmobile.hr

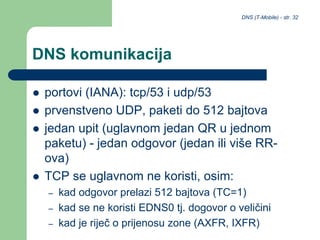

DNS komunikacija
 portovi (IANA): tcp/53 i udp/53
 prvenstveno UDP, paketi do 512 bajtova
 jedan upit (uglavnom jedan QR u jednom
paketu) - jedan odgovor (jedan ili više RR-
ova)
 TCP se uglavnom ne koristi, osim:
– kad odgovor prelazi 512 bajtova (TC=1)
– kad se ne koristi EDNS0 tj. dogovor o veličini
– kad je riječ o prijenosu zone (AXFR, IXFR)

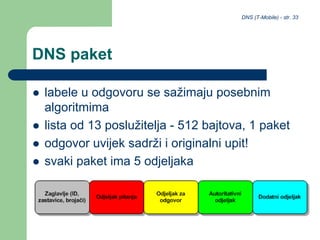

DNS paket
 labele u odgovoru se sažimaju posebnim
algoritmima
 lista od 13 poslužitelja - 512 bajtova, 1 paket
 odgovor uvijek sadrži i originalni upit!
 svaki paket ima 5 odjeljaka

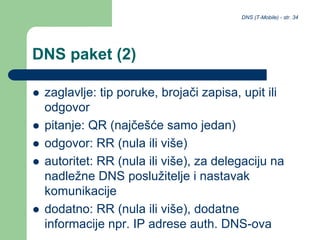

DNS paket (2)
 zaglavlje: tip poruke, brojači zapisa, upit ili
odgovor
 pitanje: QR (najčešće samo jedan)
 odgovor: RR (nula ili više)
 autoritet: RR (nula ili više), za delegaciju na
nadležne DNS poslužitelje i nastavak
komunikacije
 dodatno: RR (nula ili više), dodatne
informacije npr. IP adrese auth. DNS-ova

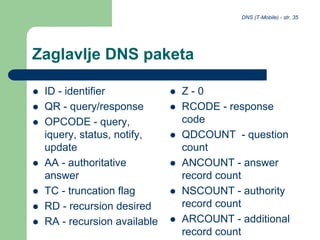

Zaglavlje DNS paketa
 ID - identifier
 QR - query/response
 OPCODE - query,
iquery, status, notify,
update
 AA - authoritative
answer
 TC - truncation flag
 RD - recursion desired
 RA - recursion available
 Z - 0
 RCODE - response
code
 QDCOUNT - question
count
 ANCOUNT - answer
record count
 NSCOUNT - authority
record count
 ARCOUNT - additional
record count

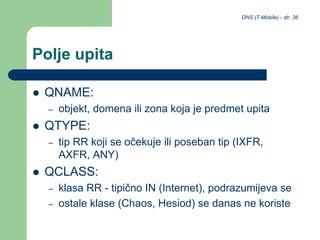

Polje upita
 QNAME:
– objekt, domena ili zona koja je predmet upita
 QTYPE:
– tip RR koji se očekuje ili poseban tip (IXFR,
AXFR, ANY)
 QCLASS:
– klasa RR - tipično IN (Internet), podrazumijeva se
– ostale klase (Chaos, Hesiod) se danas ne koriste

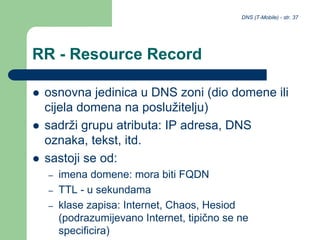

RR - Resource Record
 osnovna jedinica u DNS zoni (dio domene ili
cijela domena na poslužitelju)
 sadrži grupu atributa: IP adresa, DNS
oznaka, tekst, itd.
 sastoji se od:
– imena domene: mora biti FQDN
– TTL - u sekundama
– klase zapisa: Internet, Chaos, Hesiod
(podrazumijevano Internet, tipično se ne
specificira)

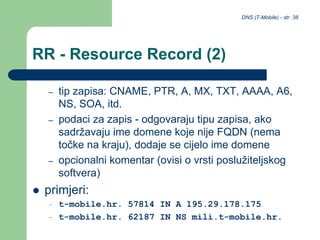

RR - Resource Record (2)
– tip zapisa: CNAME, PTR, A, MX, TXT, AAAA, A6,
NS, SOA, itd.
– podaci za zapis - odgovaraju tipu zapisa, ako
sadržavaju ime domene koje nije FQDN (nema
točke na kraju), dodaje se cijelo ime domene
– opcionalni komentar (ovisi o vrsti poslužiteljskog
softvera)
 primjeri:
– t-mobile.hr. 57814 IN A 195.29.178.175
– t-mobile.hr. 62187 IN NS mili.t-mobile.hr.

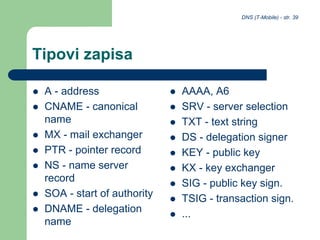

Tipovi zapisa
 A - address
 CNAME - canonical
name
 MX - mail exchanger
 PTR - pointer record
 NS - name server
record
 SOA - start of authority
 DNAME - delegation
name
 AAAA, A6
 SRV - server selection
 TXT - text string
 DS - delegation signer
 KEY - public key
 KX - key exchanger
 SIG - public key sign.
 TSIG - transaction sign.
 ...

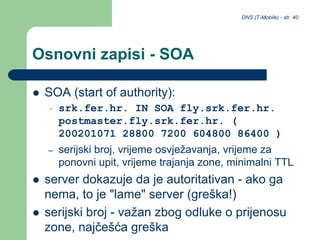

Osnovni zapisi - SOA
 SOA (start of authority):
– srk.fer.hr. IN SOA fly.srk.fer.hr.
postmaster.fly.srk.fer.hr. (
200201071 28800 7200 604800 86400 )
– serijski broj, vrijeme osvježavanja, vrijeme za
ponovni upit, vrijeme trajanja zone, minimalni TTL
 server dokazuje da je autoritativan - ako ga
nema, to je "lame" server (greška!)
 serijski broj - važan zbog odluke o prijenosu
zone, najčešća greška

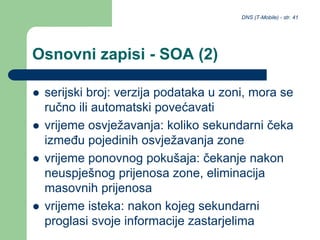

Osnovni zapisi - SOA (2)
 serijski broj: verzija podataka u zoni, mora se
ručno ili automatski povećavati
 vrijeme osvježavanja: koliko sekundarni čeka
između pojedinih osvježavanja zone
 vrijeme ponovnog pokušaja: čekanje nakon
neuspješnog prijenosa zone, eliminacija
masovnih prijenosa
 vrijeme isteka: nakon kojeg sekundarni
proglasi svoje informacije zastarjelima

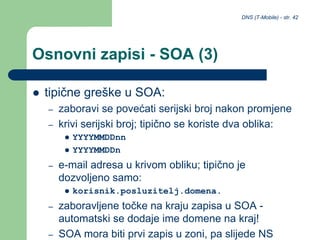

 tipične greške u SOA:
– zaboravi se povećati serijski broj nakon promjene
– krivi serijski broj; tipično se koriste dva oblika:
 YYYYMMDDnn
 YYYYMMDDn
– e-mail adresa u krivom obliku; tipično je
dozvoljeno samo:
 korisnik.posluzitelj.domena.
– zaboravljene točke na kraju zapisa u SOA -
automatski se dodaje ime domene na kraj!
– SOA mora biti prvi zapis u zoni, pa slijede NS

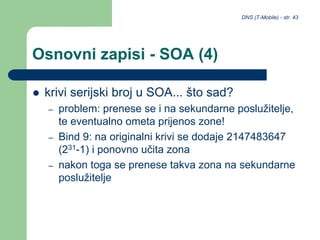

 krivi serijski broj u SOA... što sad?
– problem: prenese se i na sekundarne poslužitelje,
te eventualno ometa prijenos zone!
– Bind 9: na originalni krivi se dodaje 2147483647
(231-1) i ponovno učita zona
– nakon toga se prenese takva zona na sekundarne
poslužitelje

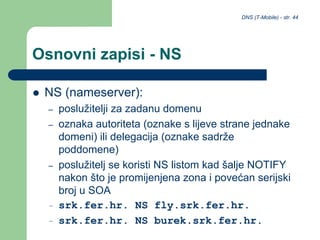

Osnovni zapisi - NS
 NS (nameserver):
– poslužitelji za zadanu domenu
– oznaka autoriteta (oznake s lijeve strane jednake
domeni) ili delegacija (oznake sadrže
poddomene)
– poslužitelj se koristi NS listom kad šalje NOTIFY
nakon što je promijenjena zona i povećan serijski
broj u SOA
– srk.fer.hr. NS fly.srk.fer.hr.
– srk.fer.hr. NS burek.srk.fer.hr.

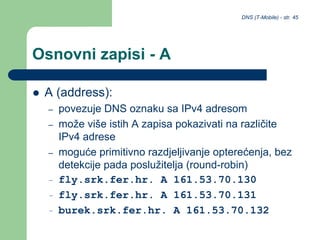

Osnovni zapisi - A
 A (address):
– povezuje DNS oznaku sa IPv4 adresom
– može više istih A zapisa pokazivati na različite
IPv4 adrese
– moguće primitivno razdjeljivanje opterećenja, bez
detekcije pada poslužitelja (round-robin)
– fly.srk.fer.hr. A 161.53.70.130
– fly.srk.fer.hr. A 161.53.70.131
– burek.srk.fer.hr. A 161.53.70.132

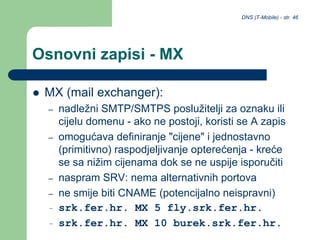

Osnovni zapisi - MX
 MX (mail exchanger):
– nadležni SMTP/SMTPS poslužitelji za oznaku ili
cijelu domenu - ako ne postoji, koristi se A zapis
– omogućava definiranje "cijene" i jednostavno
(primitivno) raspodjeljivanje opterećenja - kreće
se sa nižim cijenama dok se ne uspije isporučiti
– naspram SRV: nema alternativnih portova
– ne smije biti CNAME (potencijalno neispravni)
– srk.fer.hr. MX 5 fly.srk.fer.hr.
– srk.fer.hr. MX 10 burek.srk.fer.hr.

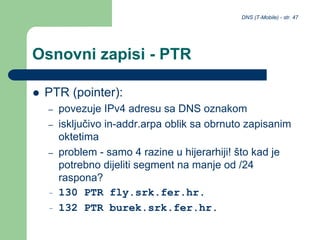

Osnovni zapisi - PTR
 PTR (pointer):
– povezuje IPv4 adresu sa DNS oznakom
– isključivo in-addr.arpa oblik sa obrnuto zapisanim
oktetima
– problem - samo 4 razine u hijerarhiji! što kad je
potrebno dijeliti segment na manje od /24
raspona?
– 130 PTR fly.srk.fer.hr.
– 132 PTR burek.srk.fer.hr.

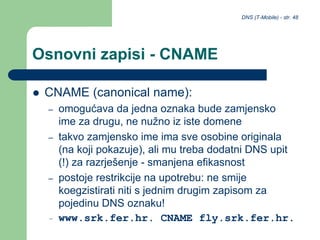

Osnovni zapisi - CNAME
 CNAME (canonical name):
– omogućava da jedna oznaka bude zamjensko
ime za drugu, ne nužno iz iste domene
– takvo zamjensko ime ima sve osobine originala
(na koji pokazuje), ali mu treba dodatni DNS upit
(!) za razrješenje - smanjena efikasnost
– postoje restrikcije na upotrebu: ne smije
koegzistirati niti s jednim drugim zapisom za
pojedinu DNS oznaku!
– www.srk.fer.hr. CNAME fly.srk.fer.hr.

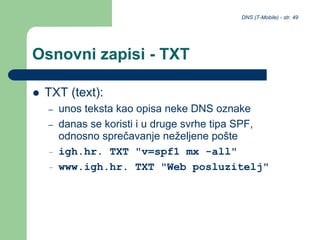

Osnovni zapisi - TXT
 TXT (text):
– unos teksta kao opisa neke DNS oznake
– danas se koristi i u druge svrhe tipa SPF,
odnosno sprečavanje neželjene pošte
– igh.hr. TXT "v=spf1 mx -all"
– www.igh.hr. TXT "Web posluzitelj"

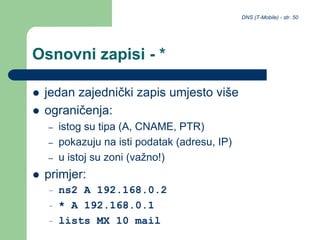

Osnovni zapisi - *
 jedan zajednički zapis umjesto više
 ograničenja:
– istog su tipa (A, CNAME, PTR)
– pokazuju na isti podatak (adresu, IP)
– u istoj su zoni (važno!)
 primjer:
– ns2 A 192.168.0.2
– * A 192.168.0.1
– lists MX 10 mail

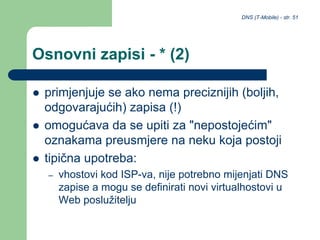

Osnovni zapisi - * (2)
 primjenjuje se ako nema preciznijih (boljih,
odgovarajućih) zapisa (!)
 omogućava da se upiti za "nepostojećim"
oznakama preusmjere na neku koja postoji
 tipična upotreba:
– vhostovi kod ISP-va, nije potrebno mijenjati DNS
zapise a mogu se definirati novi virtualhostovi u
Web poslužitelju

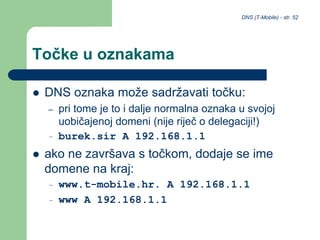

Točke u oznakama
 DNS oznaka može sadržavati točku:
– pri tome je to i dalje normalna oznaka u svojoj
uobičajenoj domeni (nije riječ o delegaciji!)
– burek.sir A 192.168.1.1
 ako ne završava s točkom, dodaje se ime
domene na kraj:
– www.t-mobile.hr. A 192.168.1.1
– www A 192.168.1.1

Kružno posluživanje
 round robin
– jednostavno, jeftino, primitivno - load balancing
– svaka n-torka (!) za istu oznaku se naizmjenično
rotira pri odgovoru klijentima
– slučajan odabir, statistički podjednako
 primjer:
– www A 10.0.0.1
– www A 10.0.0.2
– www A 10.0.0.3

Kružno posluživanje (2)
 shemu odabira nije uvijek moguće mijenjati
(ovisi po poslužitelju)
 nije moguće određivati cijene (usporedi sa
SRV zapisom) i prioritete
 nema detekcije da li je npr. poslužitelj
nedostupan ili preopterećen
 forward-reverse-forward provjera - ne vodi
nužno do istog zapisa...

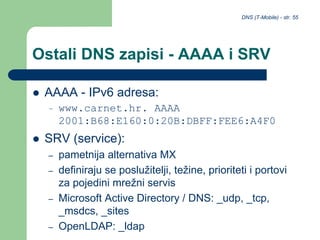

Ostali DNS zapisi - AAAA i SRV
 AAAA - IPv6 adresa:
– www.carnet.hr. AAAA
2001:B68:E160:0:20B:DBFF:FEE6:A4F0
 SRV (service):
– pametnija alternativa MX
– definiraju se poslužitelji, težine, prioriteti i portovi
za pojedini mrežni servis
– Microsoft Active Directory / DNS: _udp, _tcp,
_msdcs, _sites
– OpenLDAP: _ldap

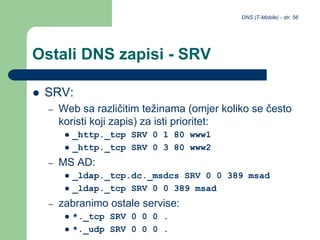

Ostali DNS zapisi - SRV
 SRV:
– Web sa različitim težinama (omjer koliko se često
koristi koji zapis) za isti prioritet:
 _http._tcp SRV 0 1 80 www1
 _http._tcp SRV 0 3 80 www2
– MS AD:
 _ldap._tcp.dc._msdcs SRV 0 0 389 msad
 _ldap._tcp SRV 0 0 389 msad
– zabranimo ostale servise:
 *._tcp SRV 0 0 0 .
 *._udp SRV 0 0 0 .

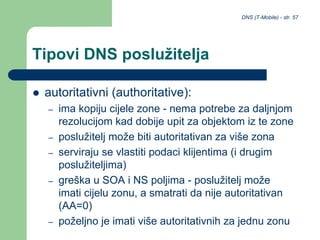

Tipovi DNS poslužitelja
 autoritativni (authoritative):
– ima kopiju cijele zone - nema potrebe za daljnjom
rezolucijom kad dobije upit za objektom iz te zone
– poslužitelj može biti autoritativan za više zona
– serviraju se vlastiti podaci klijentima (i drugim
poslužiteljima)
– greška u SOA i NS poljima - poslužitelj može
imati cijelu zonu, a smatrati da nije autoritativan
(AA=0)
– poželjno je imati više autoritativnih za jednu zonu

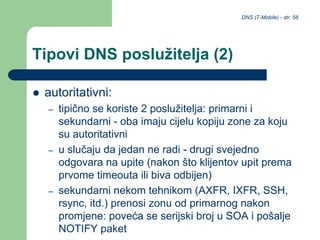

Tipovi DNS poslužitelja (2)
 autoritativni:
– tipično se koriste 2 poslužitelja: primarni i
sekundarni - oba imaju cijelu kopiju zone za koju
su autoritativni
– u slučaju da jedan ne radi - drugi svejedno
odgovara na upite (nakon što klijentov upit prema
prvome timeouta ili biva odbijen)
– sekundarni nekom tehnikom (AXFR, IXFR, SSH,
rsync, itd.) prenosi zonu od primarnog nakon
promjene: poveća se serijski broj u SOA i pošalje
NOTIFY paket

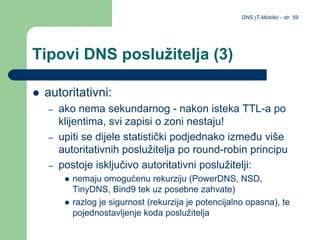

 autoritativni:
– ako nema sekundarnog - nakon isteka TTL-a po
klijentima, svi zapisi o zoni nestaju!
– upiti se dijele statistički podjednako između više
autoritativnih poslužitelja po round-robin principu
– postoje isključivo autoritativni poslužitelji:
 nemaju omogućenu rekurziju (PowerDNS, NSD,
TinyDNS, Bind9 tek uz posebne zahvate)
 razlog je sigurnost (rekurzija je potencijalno opasna), te
pojednostavljenje koda poslužitelja

 međuspremnički (caching):
– drže do isteka TTL
– svi rekurzivni poslužitelji imaju i međuspremnike
(pozitivni i negativni), neki autoritativni
– razlog: smanjenje opterećenja na autoritativnim
 prosljeđivački (forwarding)
– međuspremnički + prosljeđuje upite nekim
daljnjim rekurzivnim poslužiteljima (ne prema
krajnjim autoritativnim, već npr. ISP-ovim
rekursorima)

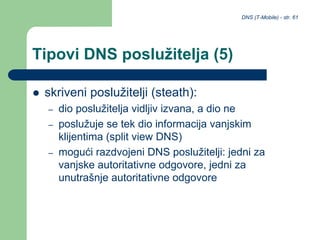

 skriveni poslužitelji (steath):
– dio poslužitelja vidljiv izvana, a dio ne
– poslužuje se tek dio informacija vanjskim
klijentima (split view DNS)
– mogući razdvojeni DNS poslužitelji: jedni za
vanjske autoritativne odgovore, jedni za
unutrašnje autoritativne odgovore

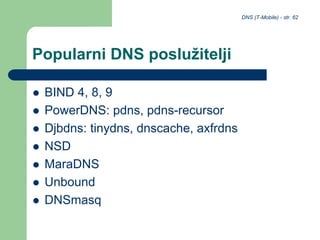

Popularni DNS poslužitelji
 BIND 4, 8, 9
 PowerDNS: pdns, pdns-recursor
 Djbdns: tinydns, dnscache, axfrdns
 NSD
 MaraDNS
 Unbound
 DNSmasq

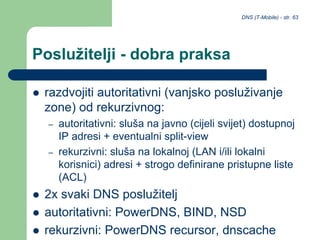

Poslužitelji - dobra praksa
 razdvojiti autoritativni (vanjsko posluživanje
zone) od rekurzivnog:
– autoritativni: sluša na javno (cijeli svijet) dostupnoj
IP adresi + eventualni split-view
– rekurzivni: sluša na lokalnoj (LAN i/ili lokalni
korisnici) adresi + strogo definirane pristupne liste
(ACL)
 2x svaki DNS poslužitelj
 autoritativni: PowerDNS, BIND, NSD
 rekurzivni: PowerDNS recursor, dnscache

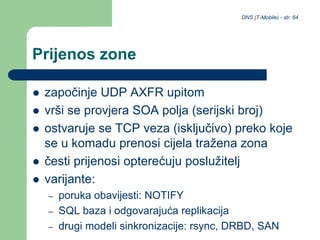

Prijenos zone
 započinje UDP AXFR upitom
 vrši se provjera SOA polja (serijski broj)
 ostvaruje se TCP veza (isključivo) preko koje
se u komadu prenosi cijela tražena zona
 česti prijenosi opterećuju poslužitelj
 varijante:
– poruka obavijesti: NOTIFY
– SQL baza i odgovarajuća replikacija
– drugi modeli sinkronizacije: rsync, DRBD, SAN

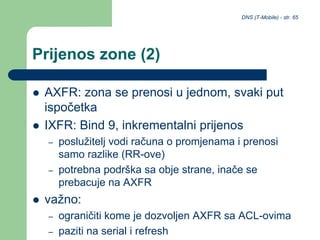

Prijenos zone (2)
 AXFR: zona se prenosi u jednom, svaki put
ispočetka
 IXFR: Bind 9, inkrementalni prijenos
– poslužitelj vodi računa o promjenama i prenosi
samo razlike (RR-ove)
– potrebna podrška sa obje strane, inače se
prebacuje na AXFR
 važno:
– ograničiti kome je dozvoljen AXFR sa ACL-ovima
– paziti na serial i refresh

Delegacija zapisa
 domena se dijeli u zone
– koristeći NS zapise
– delegiraju se dijelovi prema hijerarhijski
podređenim DNS poslužiteljima
 ako su poslužitelji unutar zone (FQDN
završava s rečenom domenom):
– za normalno funkcioniranje potrebni povezujući
(glue) zapisi, uzrok je "chicken and egg" problem
– poslužitelji se prozivaju po DNS oznakama, a ne
svojim IP adresama

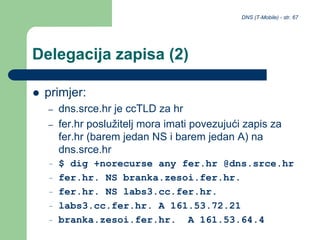

Delegacija zapisa (2)
 primjer:
– dns.srce.hr je ccTLD za hr
– fer.hr poslužitelj mora imati povezujući zapis za
fer.hr (barem jedan NS i barem jedan A) na
dns.srce.hr
– $ dig +norecurse any fer.hr @dns.srce.hr
– fer.hr. NS branka.zesoi.fer.hr.
– fer.hr. NS labs3.cc.fer.hr.
– labs3.cc.fer.hr. A 161.53.72.21
– branka.zesoi.fer.hr. A 161.53.64.4

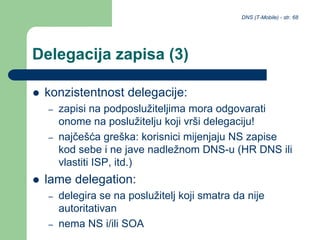

 konzistentnost delegacije:
– zapisi na podposlužiteljima mora odgovarati
onome na poslužitelju koji vrši delegaciju!
– najčešća greška: korisnici mijenjaju NS zapise
kod sebe i ne jave nadležnom DNS-u (HR DNS ili
vlastiti ISP, itd.)
 lame delegation:
– delegira se na poslužitelj koji smatra da nije
autoritativan
– nema NS i/ili SOA

 lame delegation:
– podaci istekli (sekundarni), a prijenos zone ne
radi
– uopće ne radi poslužitelj (refused ili uvijek vraća
grešku)
 kružna ovisnost:
– cyclic dependancy
– dio jedne zone ovisi o drugoj koja vrši delegaciju
na prvu

Delegacija podmreže
 delegacija podmreže bez upotrebe klasa:
– popularna i česta!
– uvedena zbog problema diljeljenja IP segmenata
– reverzno razrješavanje nepraktično zbog /24
segmenata (256 adresa najčešće previše ...)
– NS: poslužitelj za podmrežu
– PTR: povezuje kanonička imena prema reverznim
adresama
– CNAME: zamjenska imena radi
pojednostavljivanja procesa

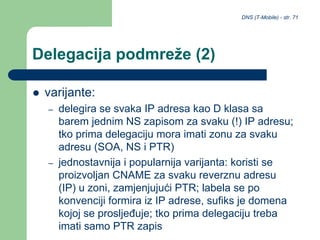

Delegacija podmreže (2)
 varijante:
– delegira se svaka IP adresa kao D klasa sa
barem jednim NS zapisom za svaku (!) IP adresu;
tko prima delegaciju mora imati zonu za svaku
adresu (SOA, NS i PTR)
– jednostavnija i popularnija varijanta: koristi se
proizvoljan CNAME za svaku reverznu adresu
(IP) u zoni, zamjenjujući PTR; labela se po
konvenciji formira iz IP adrese, sufiks je domena
kojoj se prosljeđuje; tko prima delegaciju treba
imati samo PTR zapis

 primjer:
– ns2.fpz.hr ima zonu 1-62.46.198.193.in-
addr.arpa, odnosno 193.198.46.0/26 (1-62)
– dns.srce.hr je nadležan za 198.193.in-addr.arpa,
te direktno vrši delegaciju za 1-62.46 prema
ns2.fpz.hr
– adresa: 1.1-62.46.198.193.in-addr.arpa
– 1-62.46.198.193.in-addr.arpa NS ns2.fpz.hr
– 1 PTR r3-siget.fpz.hr.
– 2 PTR sw1-siget.fpz.hr.
– 3 PTR fw1-siget.fpz.hr.

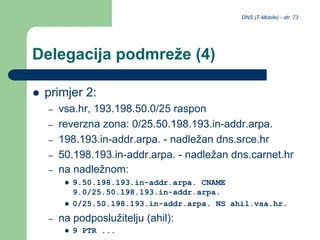

 primjer 2:
– vsa.hr, 193.198.50.0/25 raspon
– reverzna zona: 0/25.50.198.193.in-addr.arpa.
– 198.193.in-addr.arpa. - nadležan dns.srce.hr
– 50.198.193.in-addr.arpa. - nadležan dns.carnet.hr
– na nadležnom:
 9.50.198.193.in-addr.arpa. CNAME
9.0/25.50.198.193.in-addr.arpa.
 0/25.50.198.193.in-addr.arpa. NS ahil.vsa.hr.
– na podposlužitelju (ahil):
 9 PTR ...

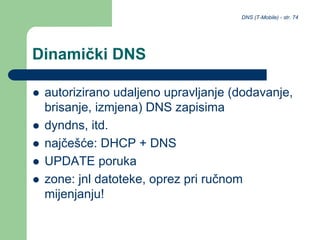

Dinamički DNS
 autorizirano udaljeno upravljanje (dodavanje,
brisanje, izmjena) DNS zapisima
 dyndns, itd.
 najčešće: DHCP + DNS
 UPDATE poruka
 zone: jnl datoteke, oprez pri ručnom
mijenjanju!

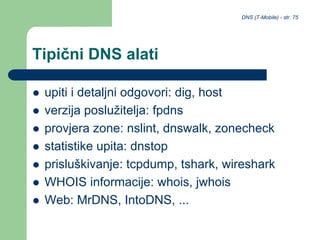

Tipični DNS alati
 upiti i detaljni odgovori: dig, host
 verzija poslužitelja: fpdns
 provjera zone: nslint, dnswalk, zonecheck
 statistike upita: dnstop
 prisluškivanje: tcpdump, tshark, wireshark
 WHOIS informacije: whois, jwhois
 Web: MrDNS, IntoDNS, ...

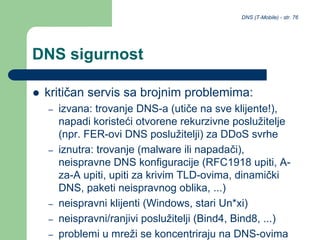

DNS sigurnost
 kritičan servis sa brojnim problemima:
– izvana: trovanje DNS-a (utiče na sve klijente!),
napadi koristeći otvorene rekurzivne poslužitelje
(npr. FER-ovi DNS poslužitelji) za DDoS svrhe
– iznutra: trovanje (malware ili napadači),
neispravne DNS konfiguracije (RFC1918 upiti, A-
za-A upiti, upiti za krivim TLD-ovima, dinamički
DNS, paketi neispravnog oblika, ...)
– neispravni klijenti (Windows, stari Un*xi)
– neispravni/ranjivi poslužitelji (Bind4, Bind8, ...)
– problemi u mreži se koncentriraju na DNS-ovima

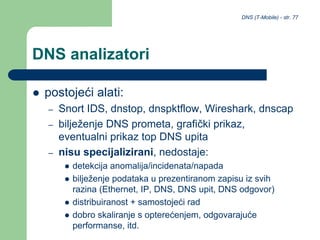

DNS analizatori
 postojeći alati:
– Snort IDS, dnstop, dnspktflow, Wireshark, dnscap
– bilježenje DNS prometa, grafički prikaz,
eventualni prikaz top DNS upita
– nisu specijalizirani, nedostaje:
 detekcija anomalija/incidenata/napada
 bilježenje podataka u prezentiranom zapisu iz svih
razina (Ethernet, IP, DNS, DNS upit, DNS odgovor)
 distribuiranost + samostojeći rad
 dobro skaliranje s opterećenjem, odgovarajuće
performanse, itd.

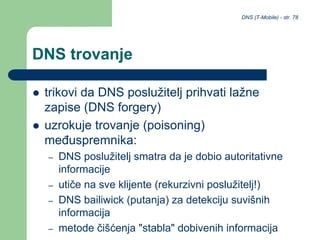

DNS trovanje
 trikovi da DNS poslužitelj prihvati lažne
zapise (DNS forgery)
 uzrokuje trovanje (poisoning)
međuspremnika:
– DNS poslužitelj smatra da je dobio autoritativne
informacije
– utiče na sve klijente (rekurzivni poslužitelj!)
– DNS bailiwick (putanja) za detekciju suvišnih
informacija
– metode čišćenja "stabla" dobivenih informacija

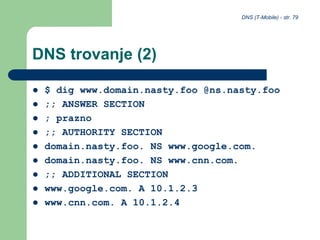

DNS trovanje (2)
 $ dig www.domain.nasty.foo @ns.nasty.foo
 ;; ANSWER SECTION
 ; prazno
 ;; AUTHORITY SECTION
 domain.nasty.foo. NS www.google.com.
 domain.nasty.foo. NS www.cnn.com.
 ;; ADDITIONAL SECTION
 www.google.com. A 10.1.2.3
 www.cnn.com. A 10.1.2.4

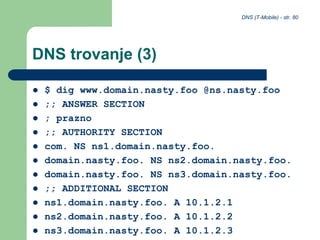

DNS trovanje (3)
 $ dig www.domain.nasty.foo @ns.nasty.foo
 ;; ANSWER SECTION
 ; prazno
 ;; AUTHORITY SECTION
 com. NS ns1.domain.nasty.foo.
 domain.nasty.foo. NS ns2.domain.nasty.foo.
 domain.nasty.foo. NS ns3.domain.nasty.foo.
 ;; ADDITIONAL SECTION
 ns1.domain.nasty.foo. A 10.1.2.1

DNS trovanje (4)
 preusmjeravanje na zloćudnu domenu:
– neki upit rezultira pretragom na zloćudnom,
modificiranom poslužitelju
– za neku domenu na modificiranom poslužitelju se
u odgovoru daje vlastiti NS kao autoritativni
– u dodatnom odjeljku istog odgovora se daje
vlastiti A sa lažnim NS-om koji je nazivno u
domeni koju trujemo (!)
– napadnuti poslužitelj pamti IP adresu lažiranog
NS poslužitelja i time se preusmjerava sav promet
za tu domenu (microsoft.com na primjer ...)

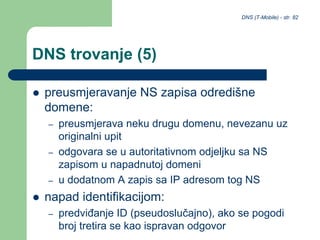

DNS trovanje (5)
 preusmjeravanje NS zapisa odredišne
domene:
– preusmjerava neku drugu domenu, nevezanu uz
originalni upit
– odgovara se u autoritativnom odjeljku sa NS
zapisom u napadnutoj domeni
– u dodatnom A zapis sa IP adresom tog NS
 napad identifikacijom:
– predviđanje ID (pseudoslučajno), ako se pogodi
broj tretira se kao ispravan odgovor

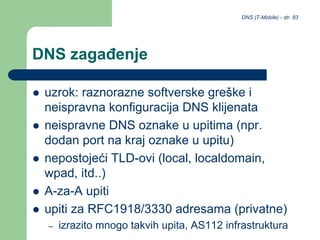

DNS zagađenje
 uzrok: raznorazne softverske greške i
neispravna konfiguracija DNS klijenata
 neispravne DNS oznake u upitima (npr.
dodan port na kraj oznake u upitu)
 nepostojeći TLD-ovi (local, localdomain,
wpad, itd..)
 A-za-A upiti
 upiti za RFC1918/3330 adresama (privatne)
– izrazito mnogo takvih upita, AS112 infrastruktura

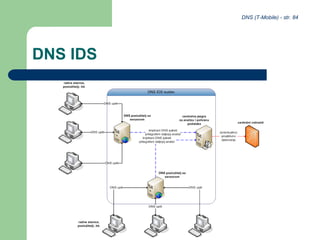

DNS IDS

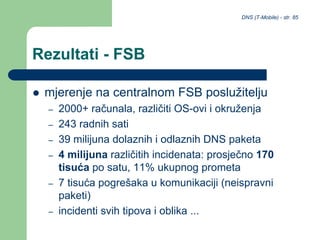

Rezultati - FSB
 mjerenje na centralnom FSB poslužitelju
– 2000+ računala, različiti OS-ovi i okruženja
– 243 radnih sati
– 39 milijuna dolaznih i odlaznih DNS paketa
– 4 milijuna različitih incidenata: prosječno 170
tisuća po satu, 11% ukupnog prometa
– 7 tisuća pogrešaka u komunikaciji (neispravni
paketi)
– incidenti svih tipova i oblika ...

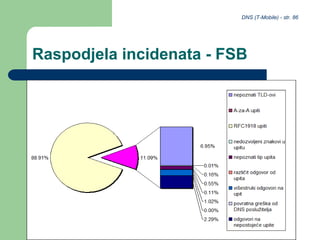

Raspodjela incidenata - FSB

Vremenski prikaz - FSB

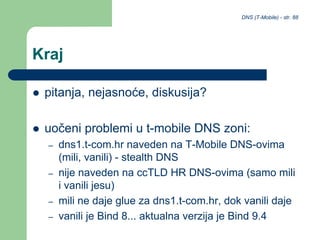

Kraj
 pitanja, nejasnoće, diskusija?
 uočeni problemi u t-mobile DNS zoni:
– dns1.t-com.hr naveden na T-Mobile DNS-ovima
(mili, vanili) - stealth DNS
– nije naveden na ccTLD HR DNS-ovima (samo mili
i vanili jesu)
– mili ne daje glue za dns1.t-com.hr, dok vanili daje
– vanili je Bind 8... aktualna verzija je Bind 9.4

�ݺ�ߣ

T-Mobile-DNS

Recommended

More Related Content

What's hot (7)

Viewers also liked (20)

More from Dinko Korunic (7)

T-Mobile-DNS
