- 1. TROUBLESHOOTING ENGINE TYPE : NF 100 cc

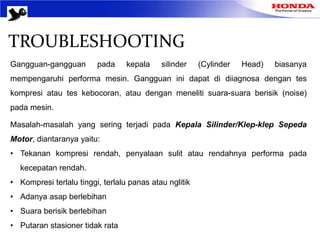

- 2. TROUBLESHOOTING Gangguan-gangguan pada kepala silinder (Cylinder Head) biasanya mempengaruhi performa mesin. Gangguan ini dapat di diiagnosa dengan tes kompresi atau tes kebocoran, atau dengan meneliti suara-suara berisik (noise) pada mesin. Masalah-masalah yang sering terjadi pada Kepala Silinder/Klep-klep Sepeda Motor, diantaranya yaitu: Tekanan kompresi rendah, penyalaan sulit atau rendahnya performa pada kecepatan rendah. Kompresi terlalu tinggi, terlalu panas atau nglitik Adanya asap berlebihan Suara berisik berlebihan Putaran stasioner tidak rata
- 3. DIAGNOSIS KERUSAKAN PADA KEPALA SILINDER 1. Tekanan kompresi rendah, penyalaan sulit atau rendahnya performa pada kecepatan rendah Penyebabnya antara lain: a.Pada Bagian Katup (Valve) / Klep: Penyetelan renggang klep tidak tepat Tangkai klep terbakar dan bengkok Cara buka klep tidak tepat Pegas klep putus Dudukan klep aus b.Kepala silinder: Gasket kepala silinder bocor atau rusak Kepala silinder bengkok atau ada retakan c.Rusaknya silinder, torak atau cincin torak

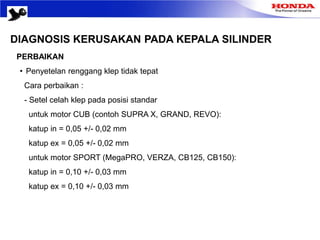

- 4. DIAGNOSIS KERUSAKAN PADA KEPALA SILINDER PERBAIKAN Penyetelan renggang klep tidak tepat Cara perbaikan : - Setel celah klep pada posisi standar untuk motor CUB (contoh SUPRA X, GRAND, REVO): katup in = 0,05 +/- 0,02 mm katup ex = 0,05 +/- 0,02 mm untuk motor SPORT (MegaPRO, VERZA, CB125, CB150): katup in = 0,10 +/- 0,03 mm katup ex = 0,10 +/- 0,03 mm

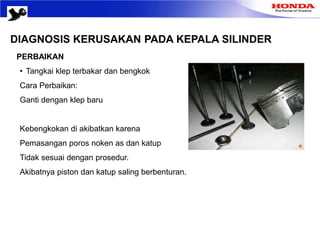

- 5. DIAGNOSIS KERUSAKAN PADA KEPALA SILINDER PERBAIKAN Tangkai klep terbakar dan bengkok Cara Perbaikan: Ganti dengan klep baru Kebengkokan di akibatkan karena Pemasangan poros noken as dan katup Tidak sesuai dengan prosedur. Akibatnya piston dan katup saling berbenturan.

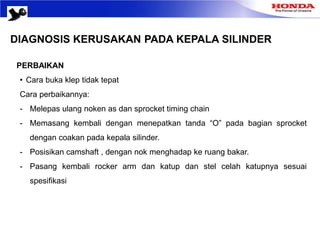

- 6. DIAGNOSIS KERUSAKAN PADA KEPALA SILINDER PERBAIKAN Cara buka klep tidak tepat Cara perbaikannya: - Melepas ulang noken as dan sprocket timing chain - Memasang kembali dengan menepatkan tanda O pada bagian sprocket dengan coakan pada kepala silinder. - Posisikan camshaft , dengan nok menghadap ke ruang bakar. - Pasang kembali rocker arm dan katup dan stel celah katupnya sesuai spesifikasi

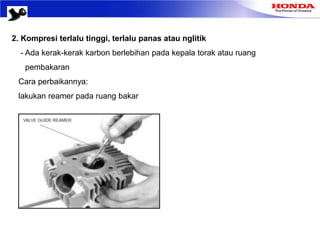

- 7. 2. Kompresi terlalu tinggi, terlalu panas atau nglitik - Ada kerak-kerak karbon berlebihan pada kepala torak atau ruang pembakaran Cara perbaikannya: lakukan reamer pada ruang bakar

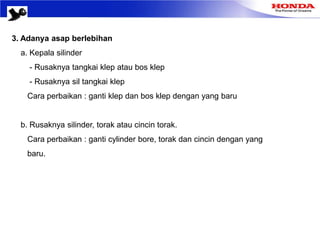

- 8. 3. Adanya asap berlebihan a. Kepala silinder - Rusaknya tangkai klep atau bos klep - Rusaknya sil tangkai klep Cara perbaikan : ganti klep dan bos klep dengan yang baru b. Rusaknya silinder, torak atau cincin torak. Cara perbaikan : ganti cylinder bore, torak dan cincin dengan yang baru.

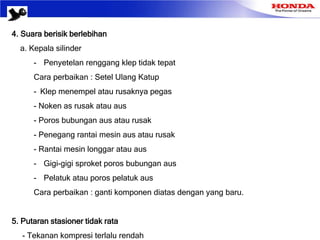

- 9. 4. Suara berisik berlebihan a. Kepala silinder - Penyetelan renggang klep tidak tepat Cara perbaikan : Setel Ulang Katup - Klep menempel atau rusaknya pegas - Noken as rusak atau aus - Poros bubungan aus atau rusak - Penegang rantai mesin aus atau rusak - Rantai mesin longgar atau aus - Gigi-gigi sproket poros bubungan aus - Pelatuk atau poros pelatuk aus Cara perbaikan : ganti komponen diatas dengan yang baru. 5. Putaran stasioner tidak rata - Tekanan kompresi terlalu rendah

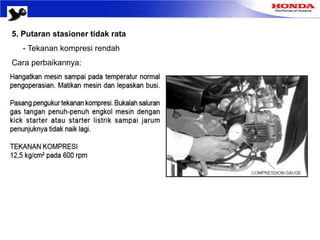

- 10. 5. Putaran stasioner tidak rata - Tekanan kompresi rendah Cara perbaikannya:

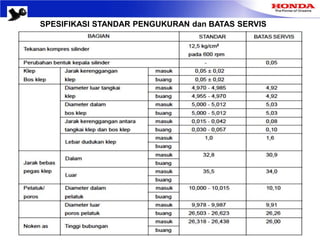

- 11. SPESIFIKASI STANDAR PENGUKURAN dan BATAS SERVIS
